Законы постоянного тока (задачи для повторения)

1.

Законы постоянного
тока
(задачи для повторения)

2.

1. Нарисовать схему соединения резисторов R1= 2 Ом, R2= 4 Ом и
R3 =6 Ом, в котором общее сопротивление цепи равно 3 Ом.
R1
R2
RRrr
R3
R =( R1 +R2 ) R3 / R1+ R2 +R3= 6·6 / 6+6 =36 / 12= 3 Ом

3.

Электрическая цепь состоит из двух резисторов сопротивлением по
4 Ом, амперметра и источника тока с ЭДС = 30 В и внутренним
сопротивлением 2 Ом. Нарисовать схему соединения этих элементов
цепи, при котором амперметр показывает 3А.
Ав
Аа
I =Ɛ / R + r =Ɛ / 2R + r = 30 / 8+2 = 30 / 10 = 3 A

4.

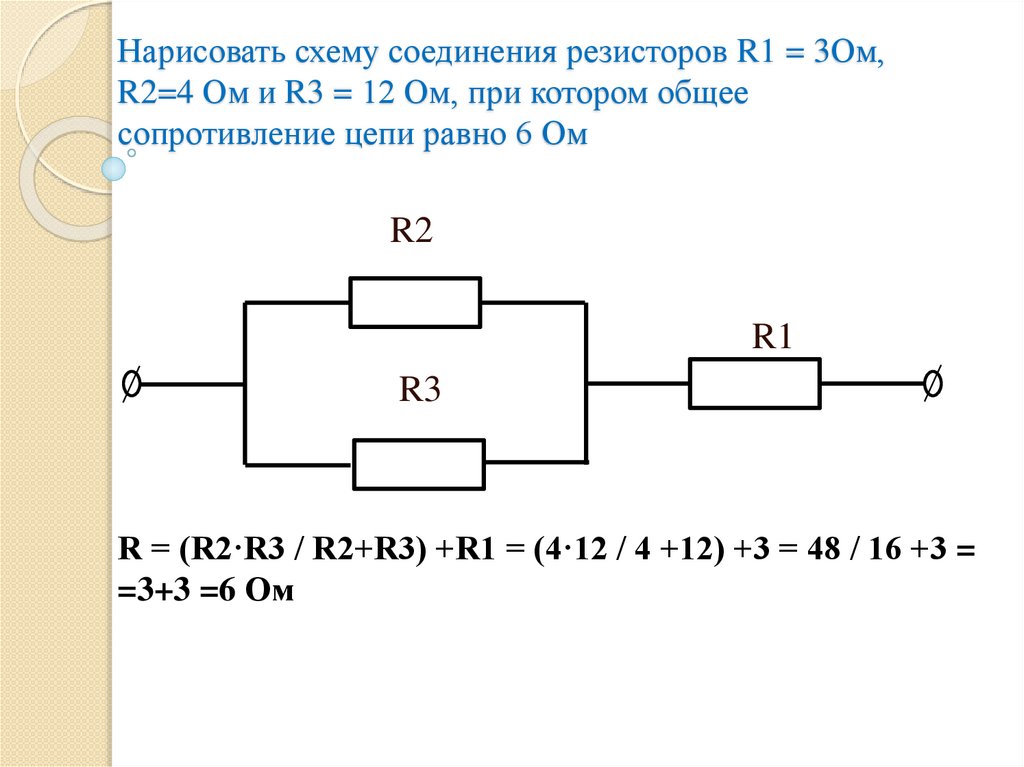

Нарисовать схему соединения резисторов R1 = 3Ом,
R2=4 Ом и R3 = 12 Ом, при котором общее
сопротивление цепи равно 6 Ом
R2
R1
R3
R = (R2·R3 / R2+R3) +R1 = (4·12 / 4 +12) +3 = 48 / 16 +3 =
=3+3 =6 Ом

5.

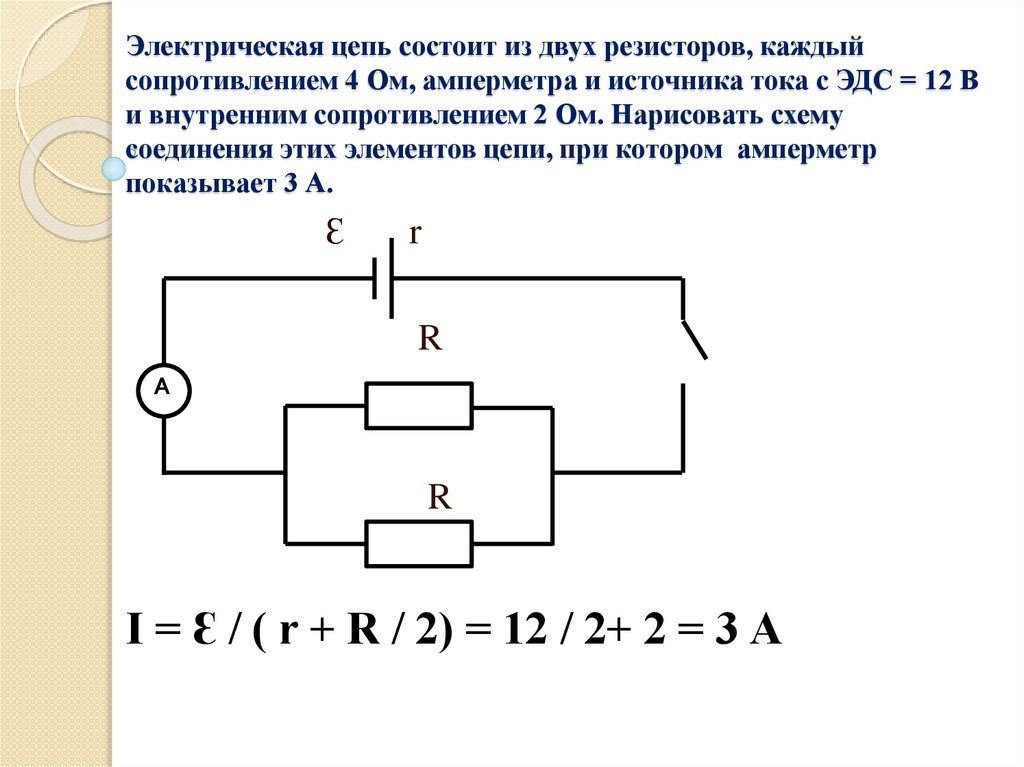

Электрическая цепь состоит из двух резисторов, каждый
сопротивлением 4 Ом, амперметра и источника тока с ЭДС = 12 В
и внутренним сопротивлением 2 Ом. Нарисовать схему
соединения этих элементов цепи, при котором амперметр
показывает 3 А.
Ɛ
r
R
А
R
I = Ɛ / ( r + R / 2) = 12 / 2+ 2 = 3 А
