Птицезащитное устройство (ПЗУ)

1.

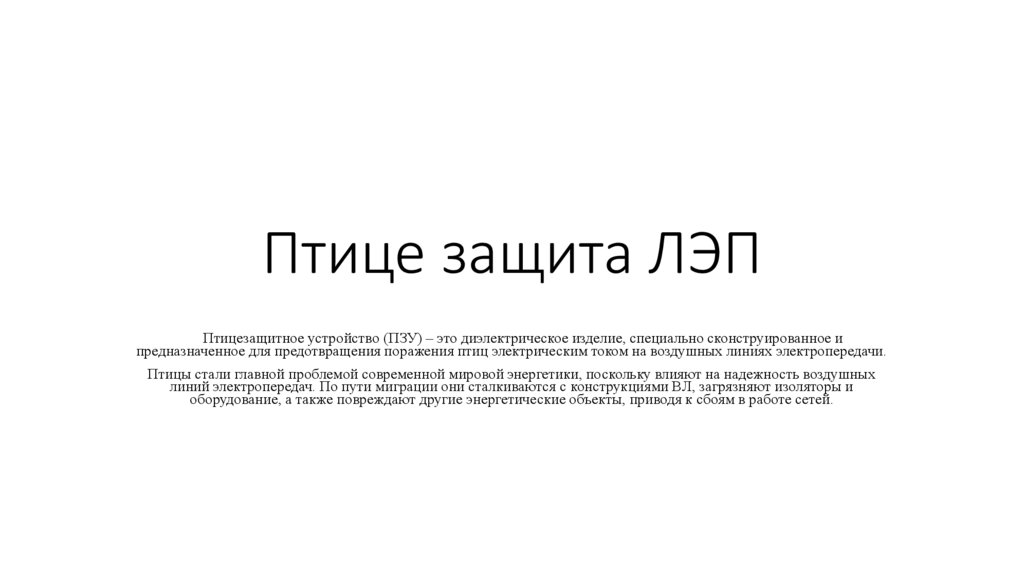

Птице защита ЛЭП
Птицезащитное устройство (ПЗУ) – это диэлектрическое изделие, специально сконструированное и
предназначенное для предотвращения поражения птиц электрическим током на воздушных линиях электропередачи.
Птицы стали главной проблемой современной мировой энергетики, поскольку влияют на надежность воздушных
линий электропередач. По пути миграции они сталкиваются с конструкциями ВЛ, загрязняют изоляторы и
оборудование, а также повреждают другие энергетические объекты, приводя к сбоям в работе сетей.

2.

3.

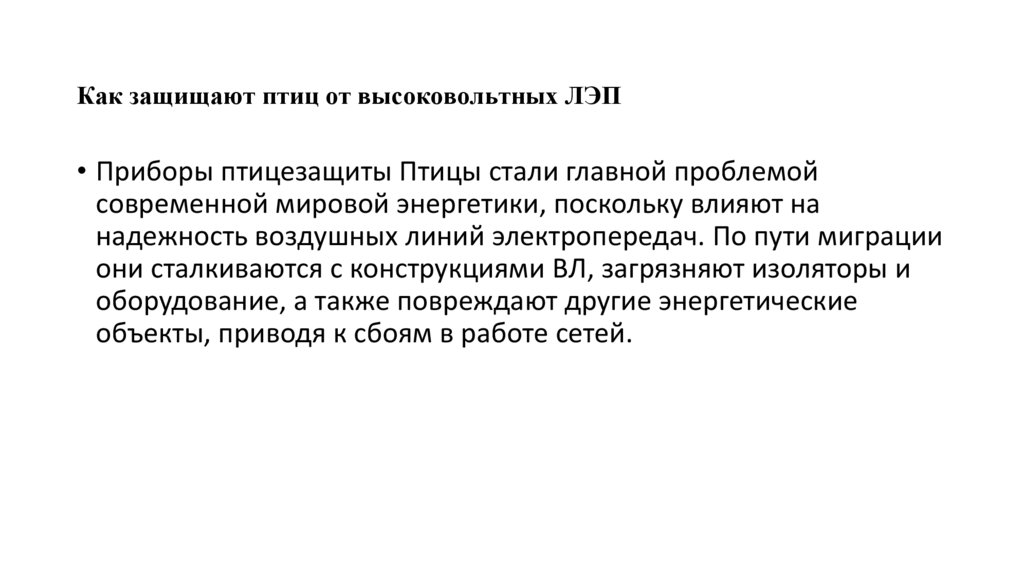

Как защищают птиц от высоковольтных ЛЭП
• Приборы птицезащиты Птицы стали главной проблемой
современной мировой энергетики, поскольку влияют на
надежность воздушных линий электропередач. По пути миграции
они сталкиваются с конструкциями ВЛ, загрязняют изоляторы и
оборудование, а также повреждают другие энергетические
объекты, приводя к сбоям в работе сетей.

4.

5.

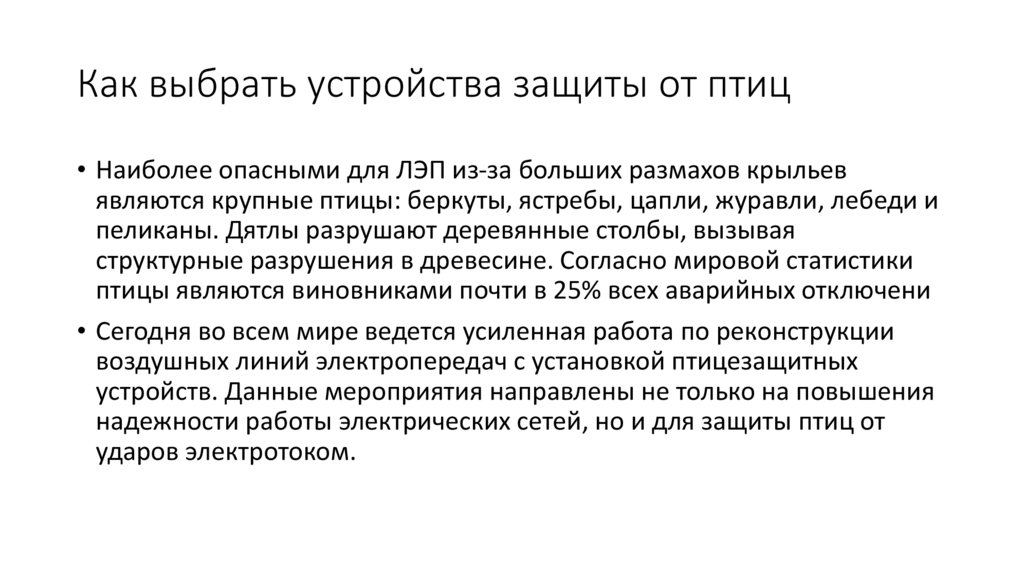

Как выбрать устройства защиты от птиц
• Наиболее опасными для ЛЭП из-за больших размахов крыльев
являются крупные птицы: беркуты, ястребы, цапли, журавли, лебеди и
пеликаны. Дятлы разрушают деревянные столбы, вызывая
структурные разрушения в древесине. Согласно мировой статистики
птицы являются виновниками почти в 25% всех аварийных отключени
• Сегодня во всем мире ведется усиленная работа по реконструкции
воздушных линий электропередач с установкой птицезащитных
устройств. Данные мероприятия направлены не только на повышения
надежности работы электрических сетей, но и для защиты птиц от
ударов электротоком.

6.

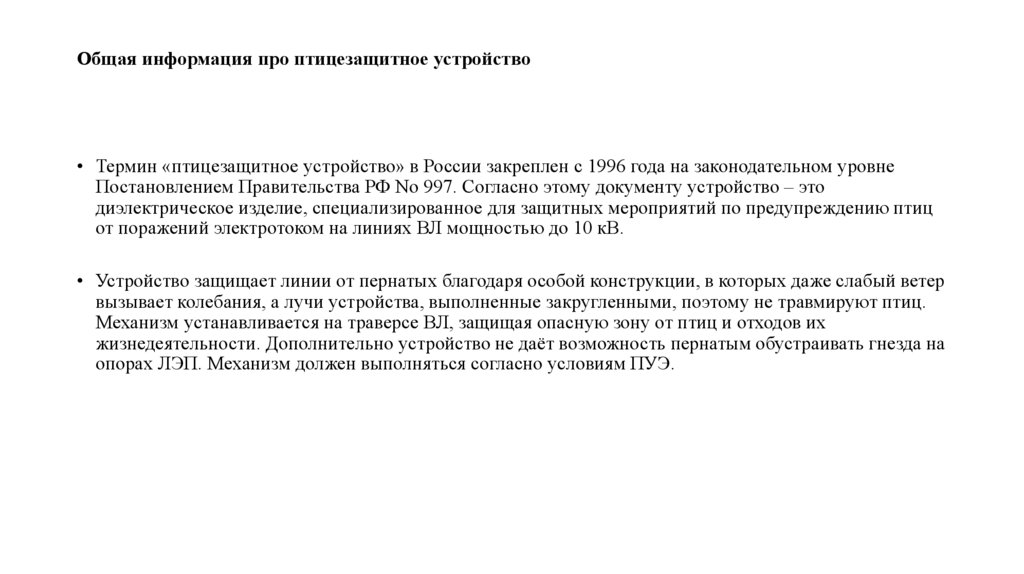

Общая информация про птицезащитное устройство
• Термин «птицезащитное устройство» в России закреплен с 1996 года на законодательном уровне
Постановлением Правительства РФ No 997. Согласно этому документу устройство – это
диэлектрическое изделие, специализированное для защитных мероприятий по предупреждению птиц
от поражений электротоком на линиях ВЛ мощностью до 10 кВ.
• Устройство защищает линии от пернатых благодаря особой конструкции, в которых даже слабый ветер
вызывает колебания, а лучи устройства, выполненные закругленными, поэтому не травмируют птиц.
Механизм устанавливается на траверсе ВЛ, защищая опасную зону от птиц и отходов их
жизнедеятельности. Дополнительно устройство не даёт возможность пернатым обустраивать гнезда на
опорах ЛЭП. Механизм должен выполняться согласно условиям ПУЭ.

7.

8.

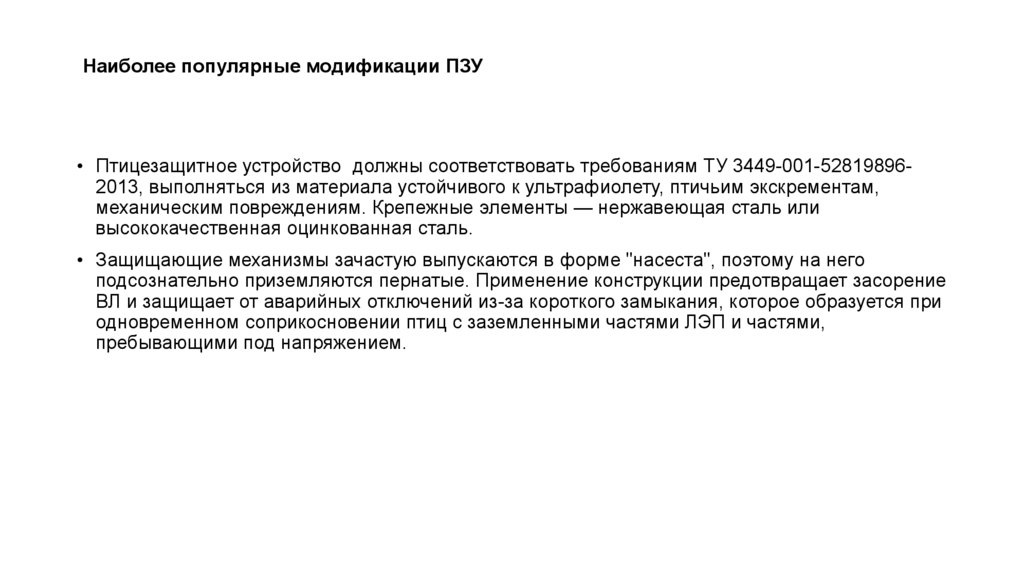

Наиболее популярные модификации ПЗУ
• Птицезащитное устройство должны соответствовать требованиям ТУ 3449-001-528198962013, выполняться из материала устойчивого к ультрафиолету, птичьим экскрементам,
механическим повреждениям. Крепежные элементы — нержавеющая сталь или
высококачественная оцинкованная сталь.
• Защищающие механизмы зачастую выпускаются в форме "насеста", поэтому на него
подсознательно приземляются пернатые. Применение конструкции предотвращает засорение
ВЛ и защищает от аварийных отключений из-за короткого замыкания, которое образуется при
одновременном соприкосновении птиц с заземленными частями ЛЭП и частями,
пребывающими под напряжением.

9.

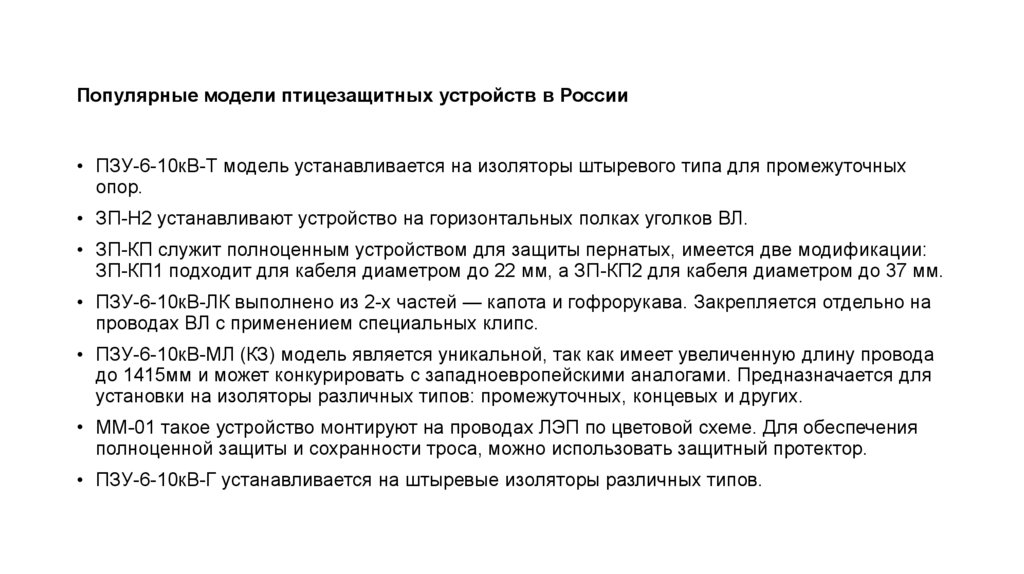

Популярные модели птицезащитных устройств в России
• ПЗУ-6-10кВ-Т модель устанавливается на изоляторы штыревого типа для промежуточных
опор.
• ЗП-Н2 устанавливают устройство на горизонтальных полках уголков ВЛ.
• ЗП-КП служит полноценным устройством для защиты пернатых, имеется две модификации:
ЗП-КП1 подходит для кабеля диаметром до 22 мм, а ЗП-КП2 для кабеля диаметром до 37 мм.
• ПЗУ-6-10кВ-ЛК выполнено из 2-х частей — капота и гофрорукава. Закрепляется отдельно на
проводах ВЛ с применением специальных клипс.
• ПЗУ-6-10кВ-МЛ (КЗ) модель является уникальной, так как имеет увеличенную длину провода
до 1415мм и может конкурировать с западноевропейскими аналогами. Предназначается для
установки на изоляторы различных типов: промежуточных, концевых и других.
• ММ-01 такое устройство монтируют на проводах ЛЭП по цветовой схеме. Для обеспечения
полноценной защиты и сохранности троса, можно использовать защитный протектор.
• ПЗУ-6-10кВ-Г устанавливается на штыревые изоляторы различных типов.
