Организация энергетического хозяйства

1.

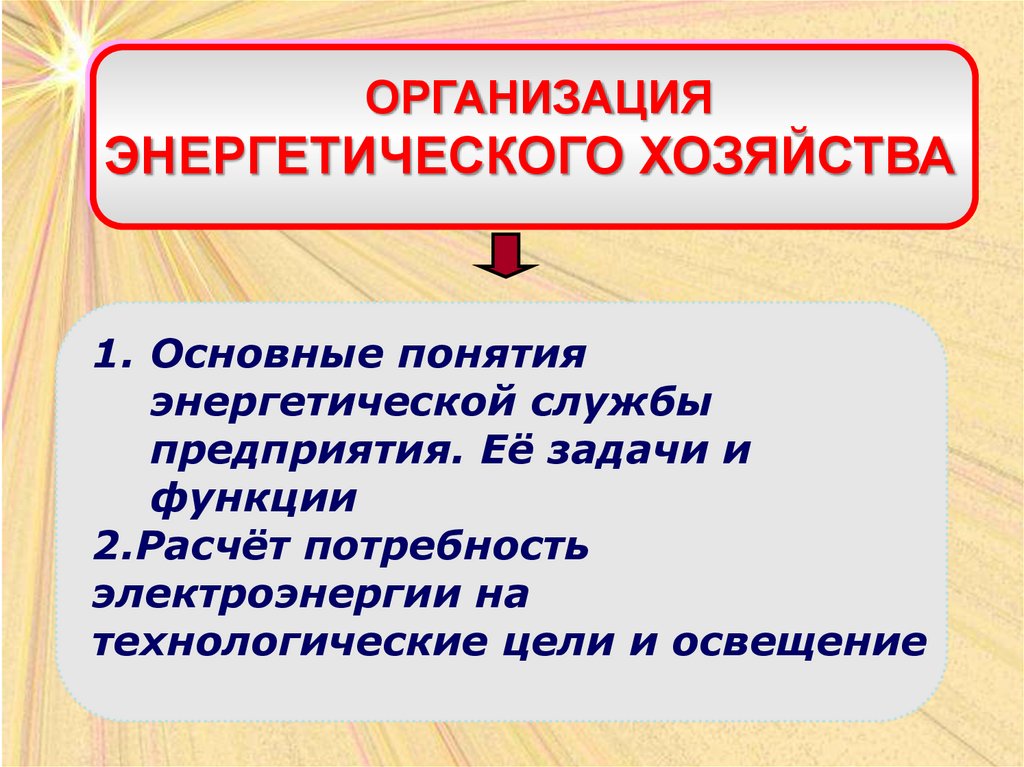

ОРГАНИЗАЦИЯ
ЭНЕРГЕТИЧЕСКОГО ХОЗЯЙСТВА
1. Основные понятия
энергетической службы
предприятия. Её задачи и
функции
2.Расчёт потребность
электроэнергии на
технологические цели и освещение

2.

1. Энергетическое
хозяйство -ЭТО
Совокупность отделов реализующую
следующие задачи:
бесперебойное обеспечение предприятия
всеми видами энергии соответствующего
напряжения, давления, температуры и др ;
рациональное использование
энергетического оборудования (ремонт и
обслуживание),
эффективное использование и экономное
расходование в процессе производства
всех видов энергии.

3.

виды энергий и энергоносителей
электроэнергия (освещение, обслуживание
оборудования),
тепловая энергия (перегретый пар, горячая вода)
сжатый воздух, газы (природный газ, углекислота,
аргон, азот, хлор, кислород, водород)
канализации (ливневой, сточной
вентиляции и кондиционирования воздуха

4.

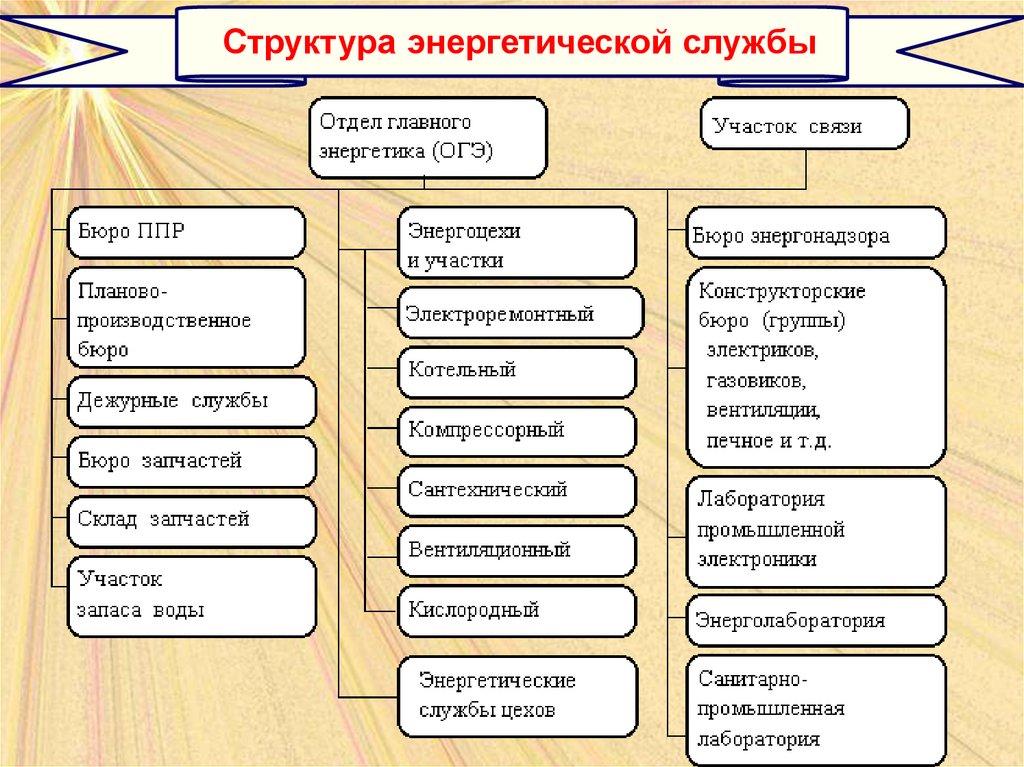

Структура энергетической службы

5.

ФУНКЦИИ Э. С.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
разработка нормативов, касающихся энергетической службы;
планирование потребности во всех видах энергии (сост-е баланса),
планирование ППР оборудования;
планирование потребности в запчастях
организация выработки (обеспечения) всеми видами энергии;
оперативное планирование и диспетчирование видами энергии;
- организация ремонтных работ оборудования;
- разработка технической документации (сетей);
- организация обслуживания энергетического оборудования,
- контроль за качеством ремонтных работ;организация монтажных, пусконаладочных работ нового оборудовани
демонтаж и утилизация списанного энергетического оборудования;
- надзор за правилами эксплуатации оборудования;
- контроль за расходами всех видов энергии.

6.

2.Расчёт потребность электроэнергии на
технологические цели и освещение
Потребность электроэнергии на технологичес-
кие цели и освещение (Sэ) :
•Sэ = Sc + Sо
где
•Sc –затраты на силовую электроэнергию
•Sо – затраты электроэнергии для освещения

7.

Затраты на силовую
электроэнергию- Sc
Sc = Cm × Wс × Н × Фд, тыс. руб.,
где:
•Cm – стоимость 1 квт.ч электроэнергии, руб.;
•Wс – мощность компрессора, квт.ч.
•Н – количество компрессоров, штук
•.Фд-фонд действит-го времени работы обор-я,час.

8.

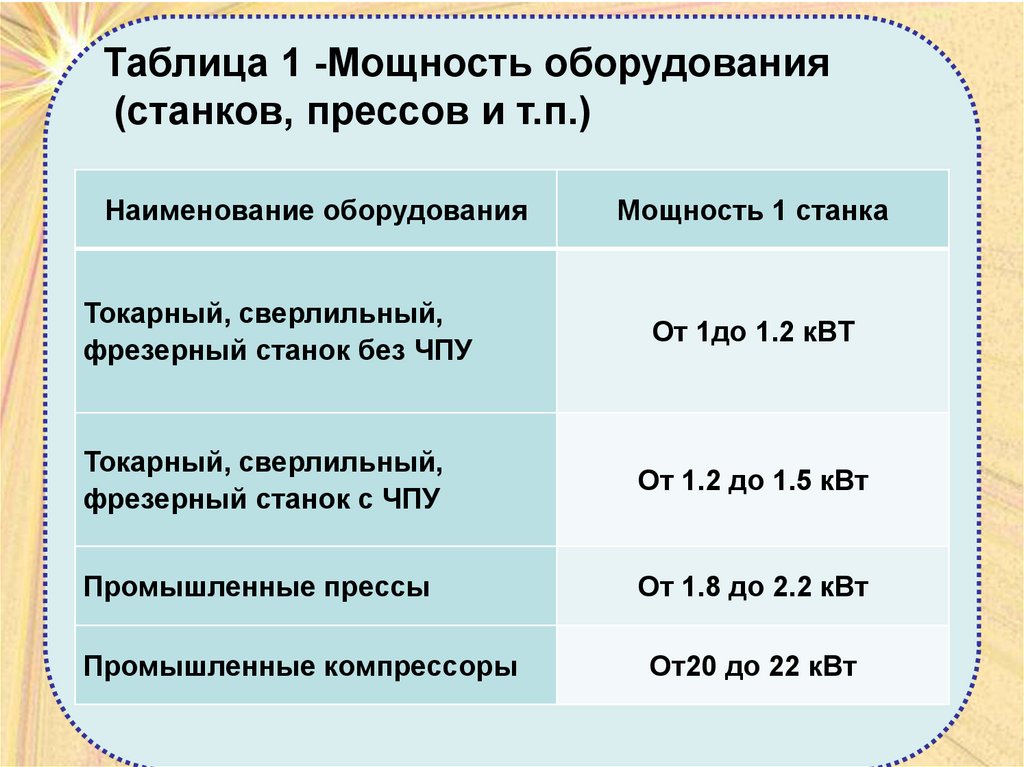

Таблица 1 -Мощность оборудования
(станков, прессов и т.п.)
Наименование оборудования
Токарный, сверлильный,
фрезерный станок без ЧПУ
Мощность 1 станка
От 1до 1.2 кВТ
Токарный, сверлильный,
фрезерный станок с ЧПУ
От 1.2 до 1.5 кВт
Промышленные прессы
От 1.8 до 2.2 кВт
Промышленные компрессоры
От20 до 22 кВт

9.

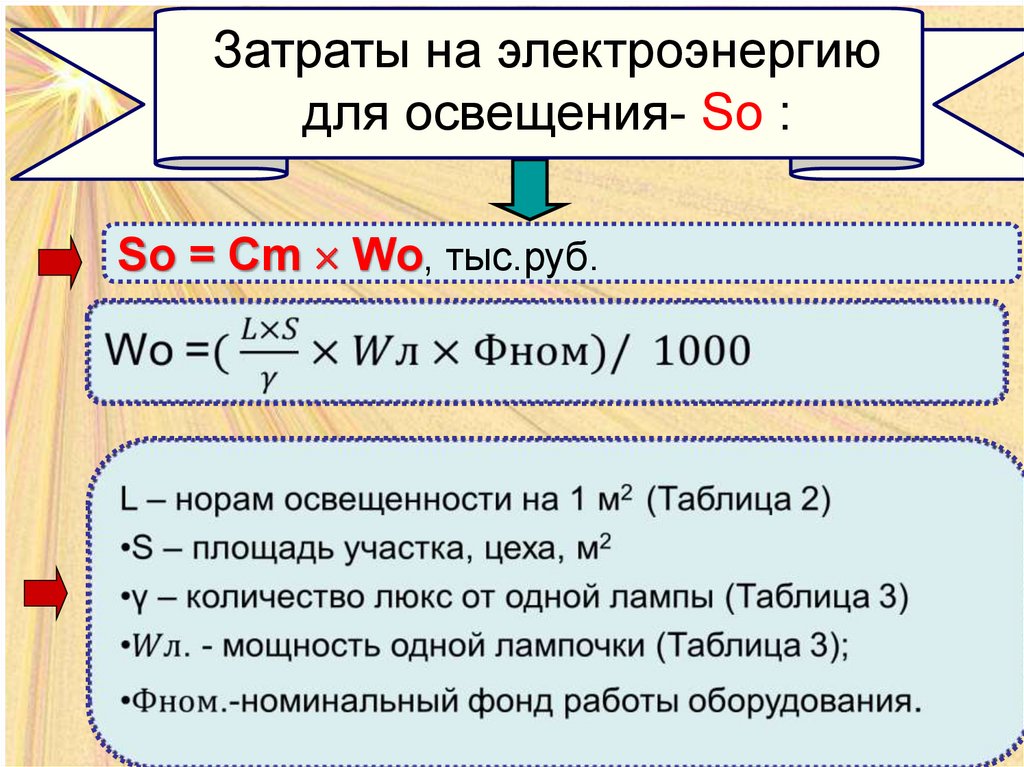

Затраты на электроэнергию
для освещения- Sо :
Sо = Cm Wо, тыс.руб.

10.

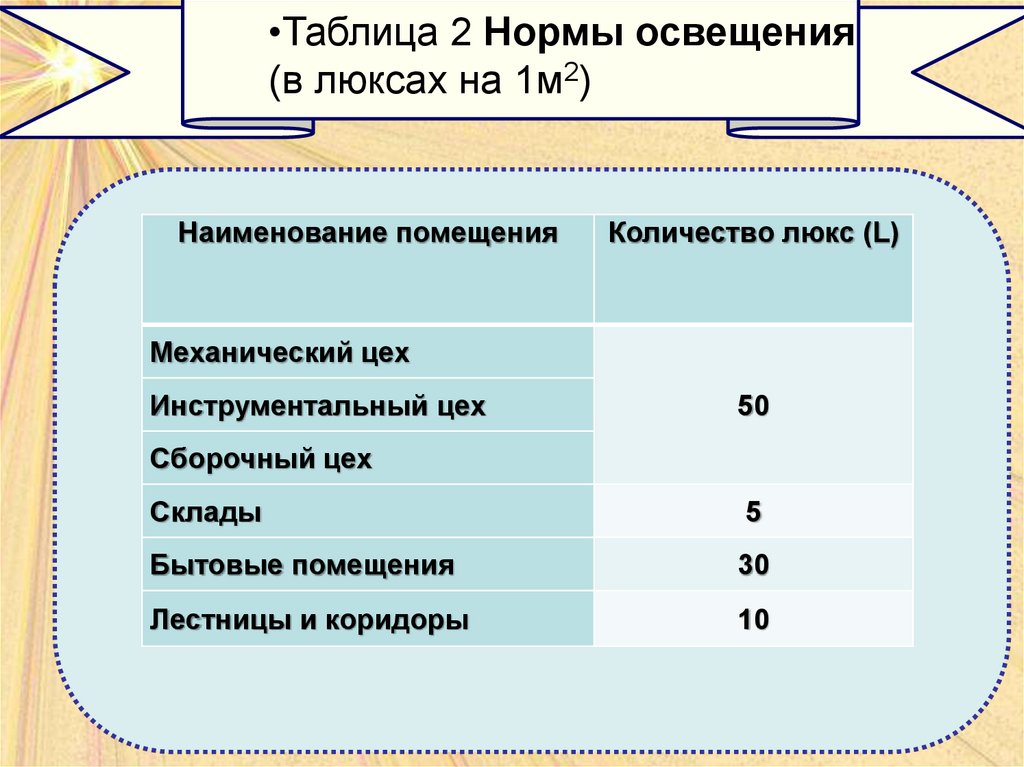

•Таблица 2 Нормы освещения
(в люксах на 1м2)
Наименование помещения
Количество люкс (L)
Механический цех
Инструментальный цех
50
Сборочный цех
Склады
5
Бытовые помещения
30
Лестницы и коридоры
10

11.

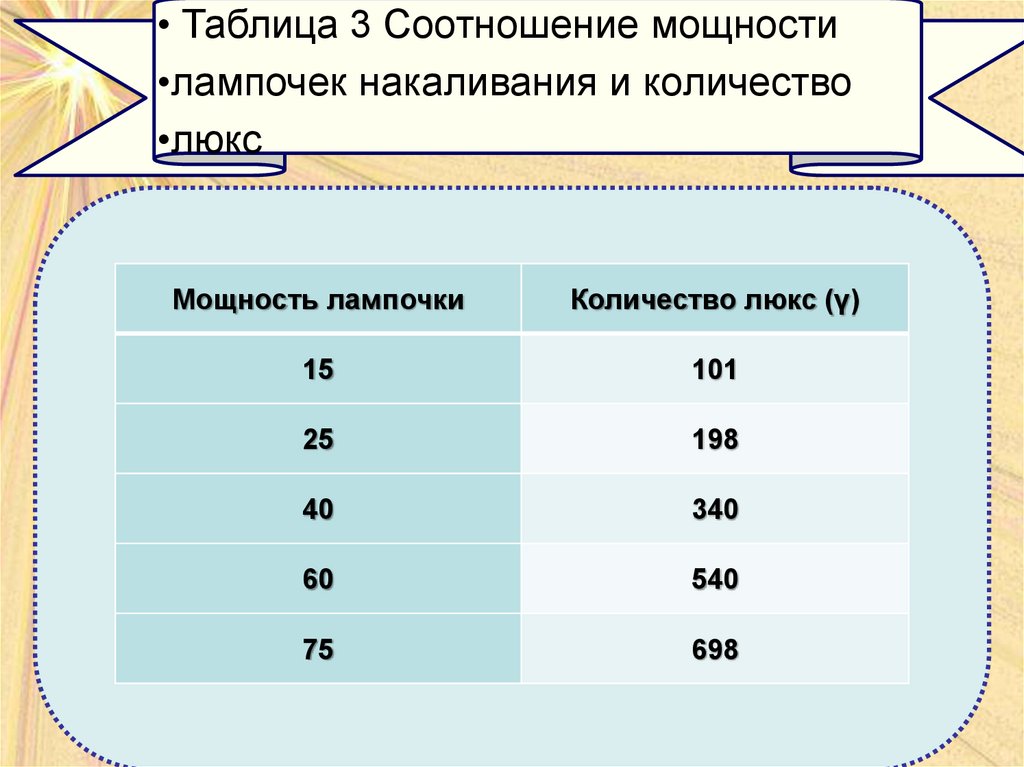

• Таблица 3 Соотношение мощности
•лампочек накаливания и количество
•люкс
Мощность лампочки
Количество люкс (γ)
15
101
25
198
40
340
60
540
75
698

12.

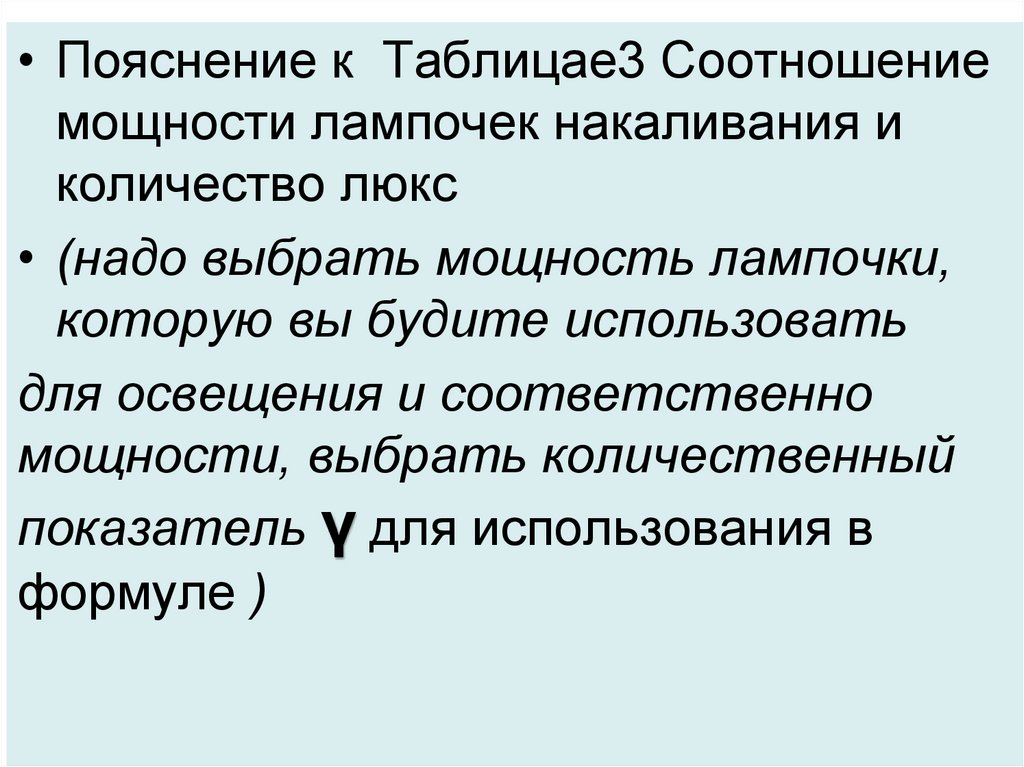

• Пояснение к Таблицае3 Соотношение
мощности лампочек накаливания и
количество люкс
• (надо выбрать мощность лампочки,
которую вы будите использовать
для освещения и соответственно
мощности, выбрать количественный
показатель γ для использования в
формуле )

13.

Электроэнергия для
производственных целей , квт.ч.
Рэл
W у Fэ К з К о
К с э
•где
•Wy — суммарная мощность электромоторов; оборудования, кВт;
• Fэ - эффективный фонд времени работы, ч;
•Кз — коэффициент загрузки оборудования;
•KО — средний коэффициент потребителей электроэнергии;
•Кс — коэффициент полезного действия питающей электрической сети;
•ηэ — коэффициент полезного действия установленных электромоторов.

14.

Количество электроэнергии для
планового потребления , квт.ч.
Рэл W у с Fэ
•где ηс — коэффициент спроса потребителей
•электроэнергии;
