Технология сборки самодельного гравера с гибким рукавом

1.

Технология сборки
самодельного гравера с
гибким рукавом .
Сборка самодельного гравера
Сделай сам «Очумелые ручки»

2.

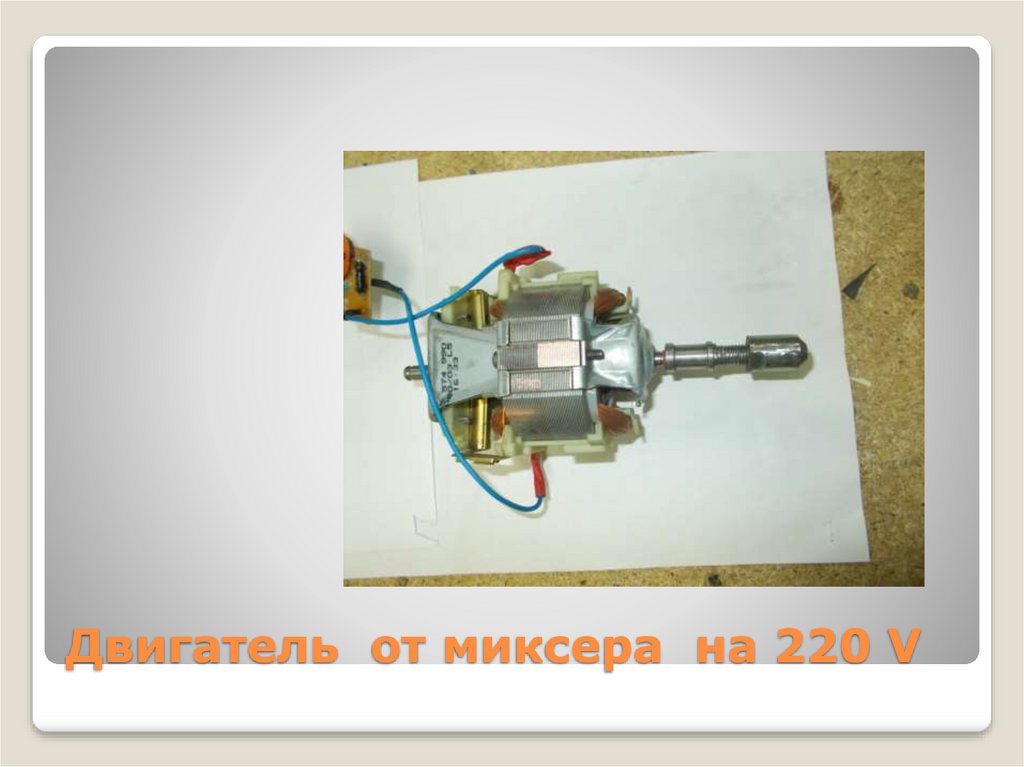

Двигатель от миксера на 220 V

3.

Регулятор оборотов от гравёра ..

4.

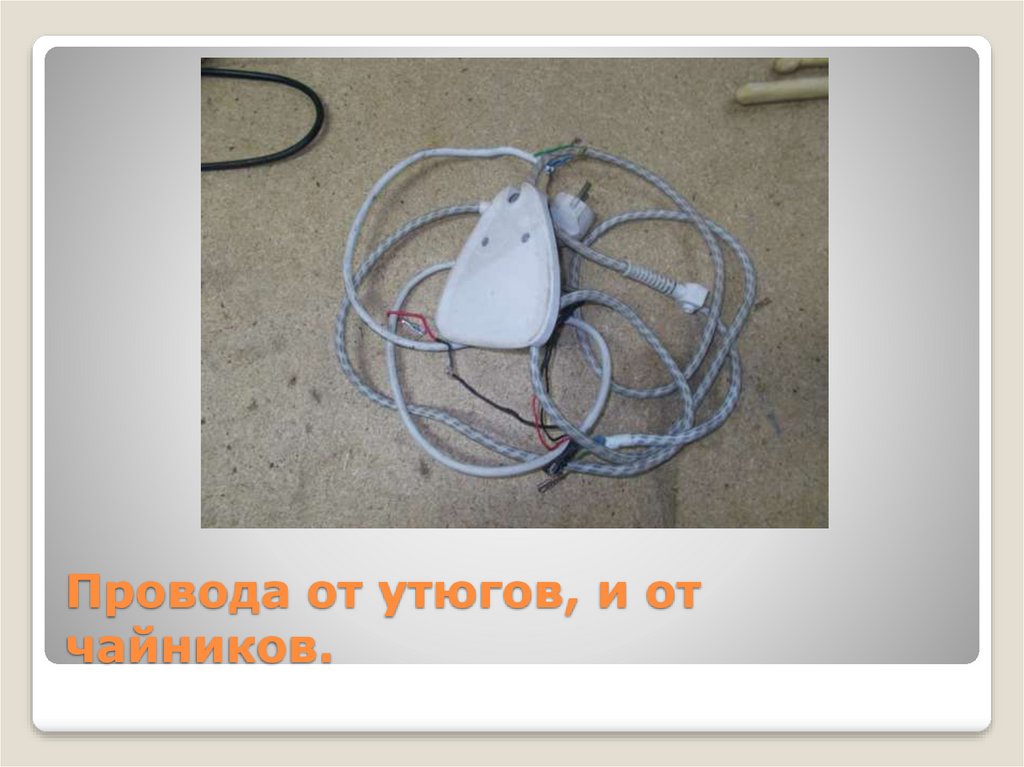

Провода от утюгов, и от
чайников.

5.

Платформа из тонколистового
металла толщиной 2 мм

6.

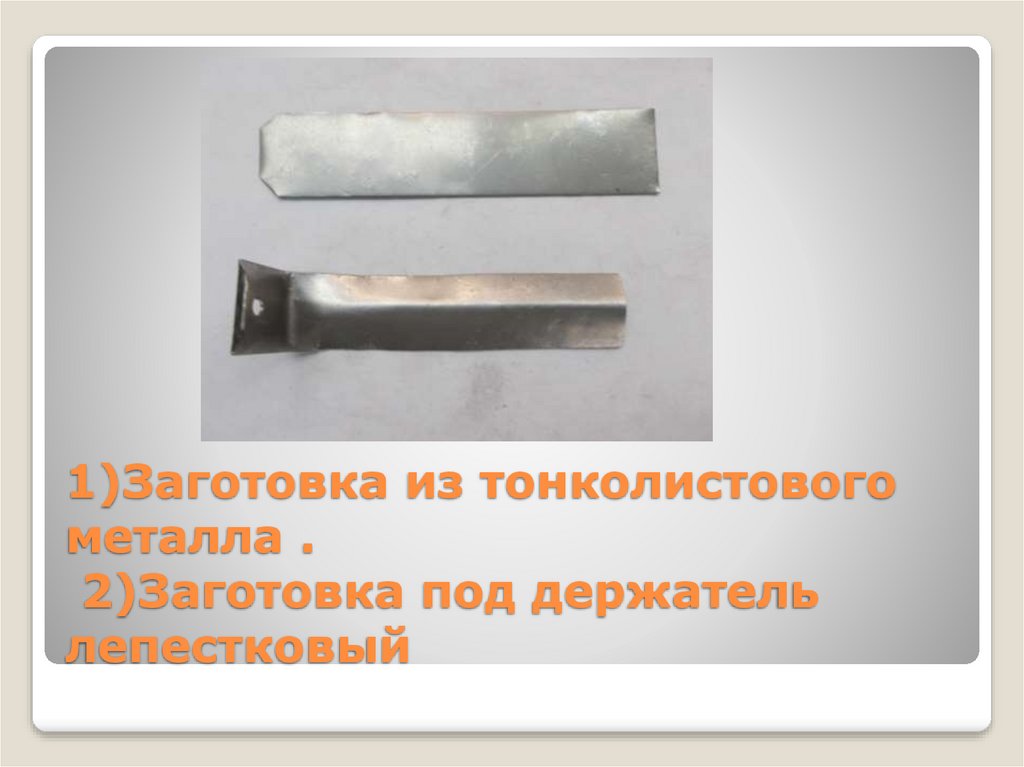

1)Заготовка из тонколистового
металла .
2)Заготовка под держатель
лепестковый

7.

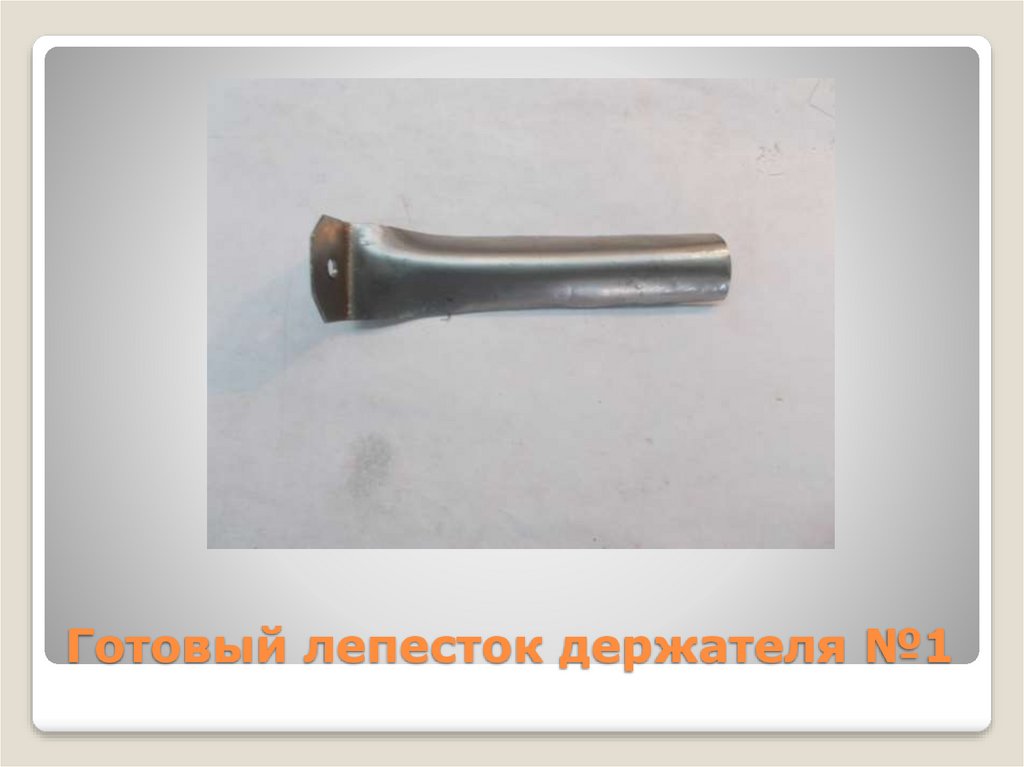

Готовый лепесток держателя №1

8.

Готовый лепесток держателя №2

9.

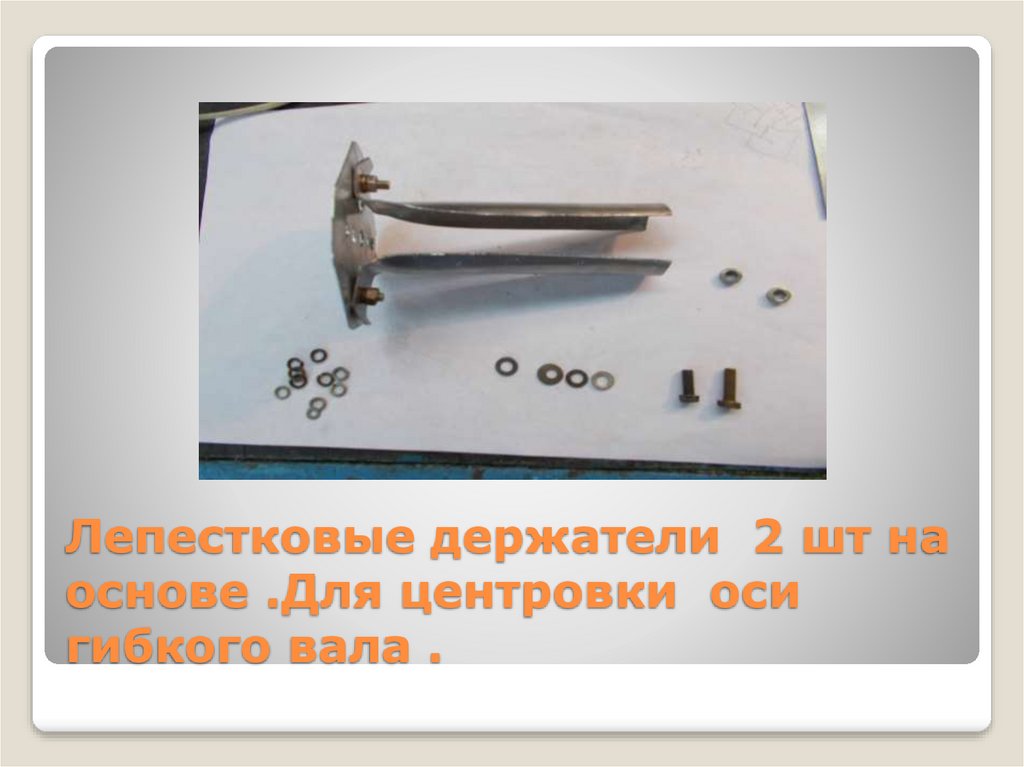

Лепестковые держатели 2 шт на
основе .Для центровки оси
гибкого вала .

10.

Два готовых паука держателя
лепестковых.

11.

1 Болтики 2 шт , Шайбы 4 шт
Гайки 2 шт .

12.

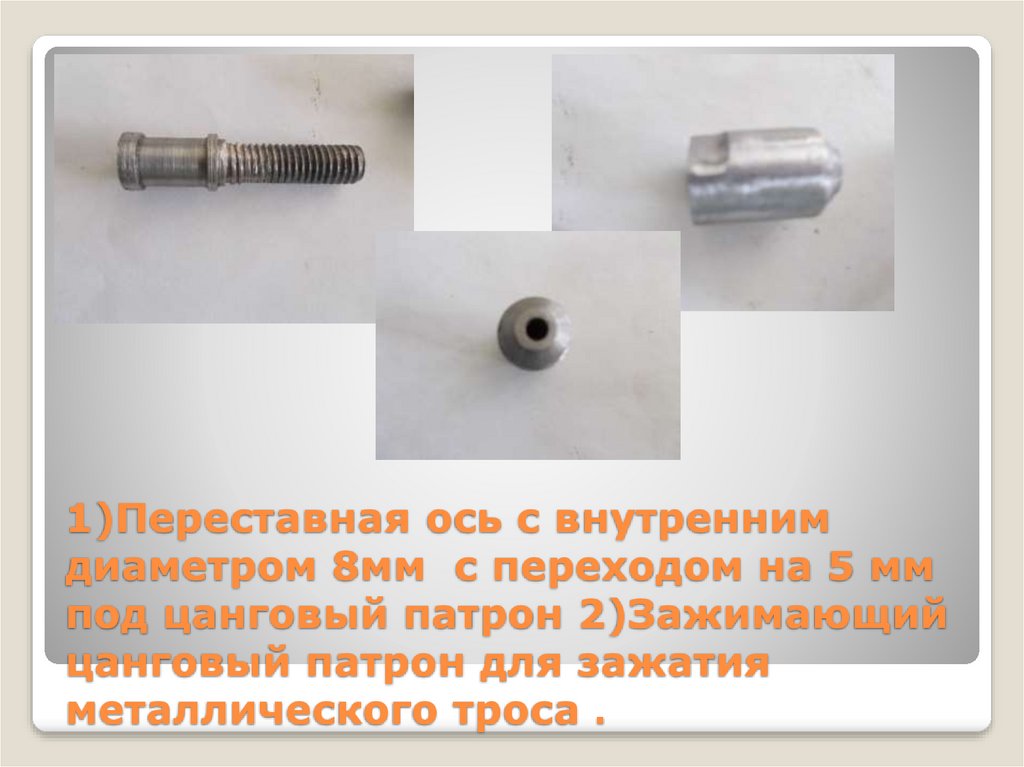

1)Переставная ось с внутренним
диаметром 8мм с переходом на 5 мм
под цанговый патрон 2)Зажимающий
цанговый патрон для зажатия
металлического троса .

13.

Установка защитного корпуса
.

14.

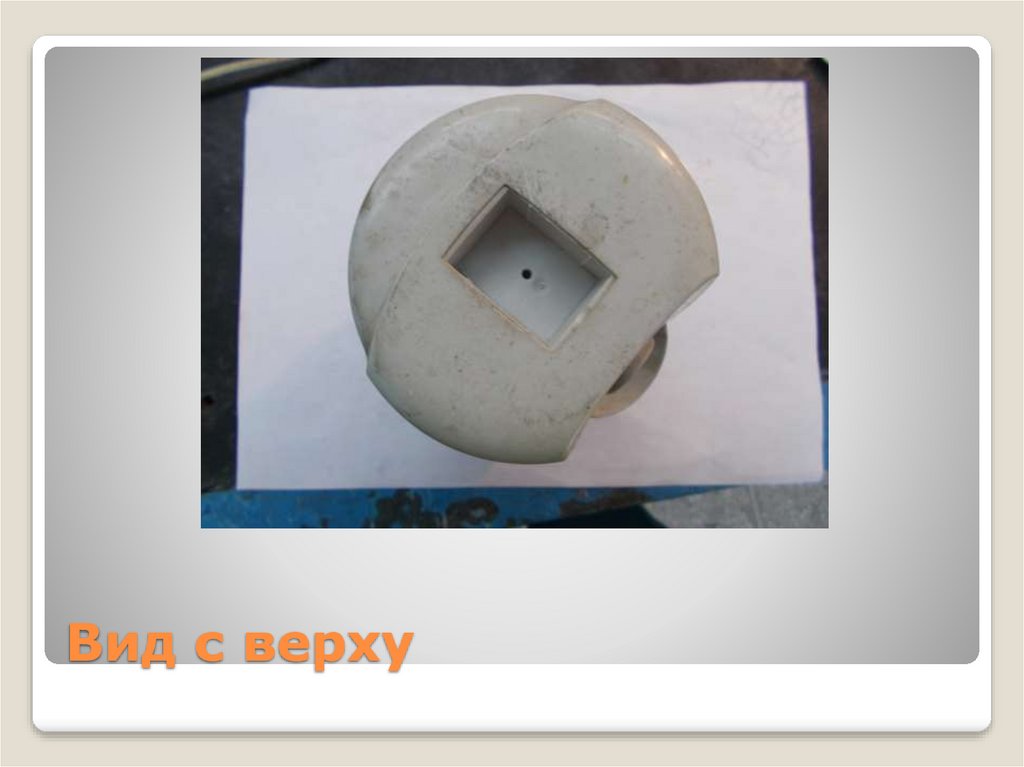

Вид с верху

15.

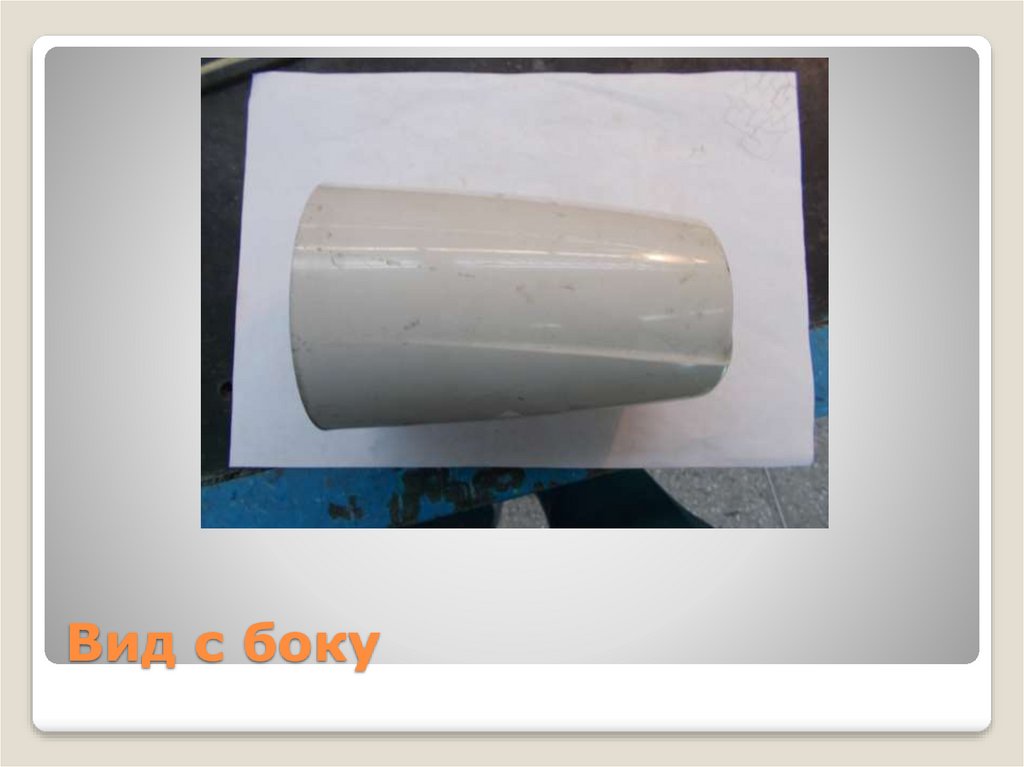

Вид с боку

16.

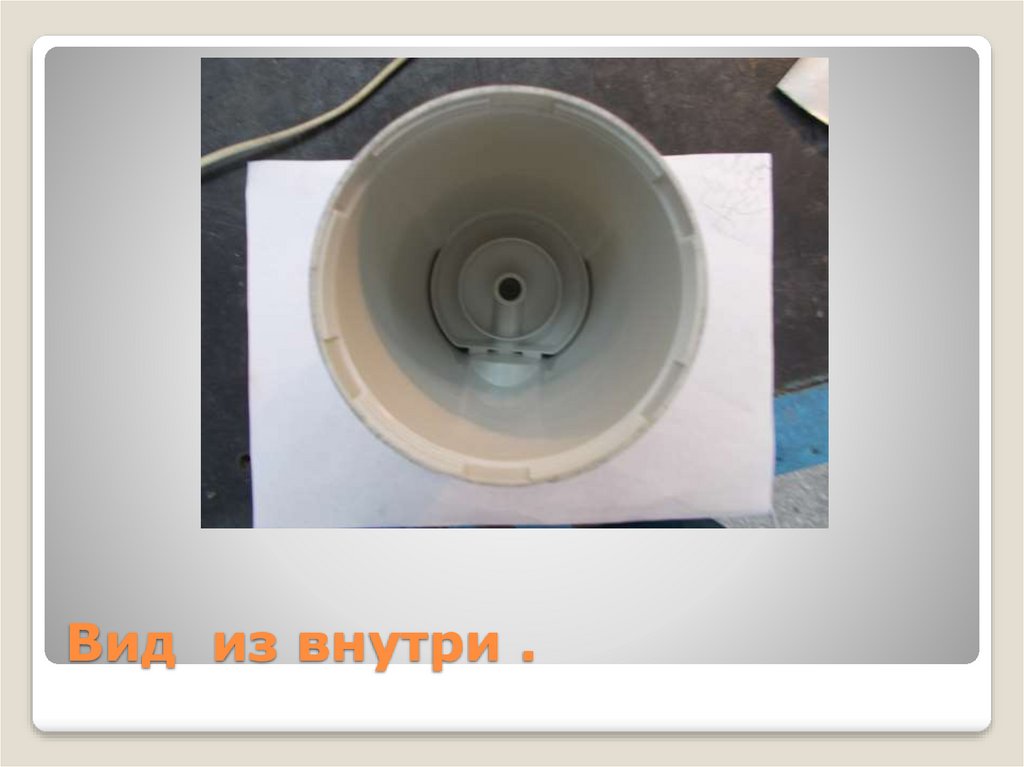

Вид из внутри .

17.

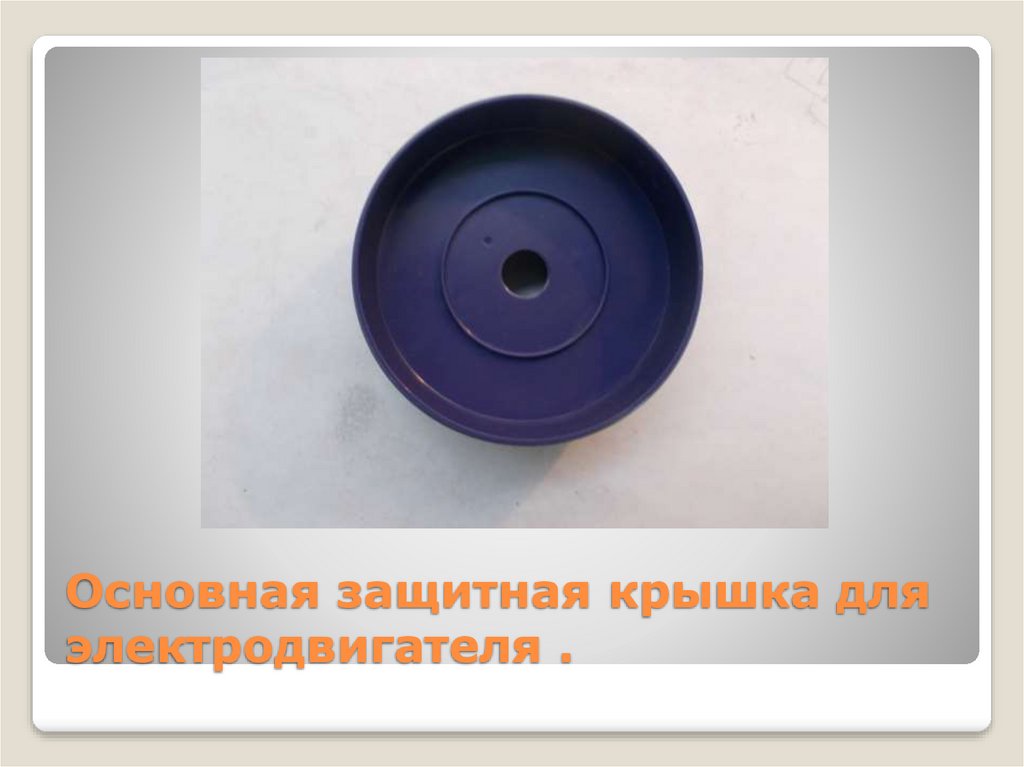

Основная защитная крышка для
электродвигателя .

18.

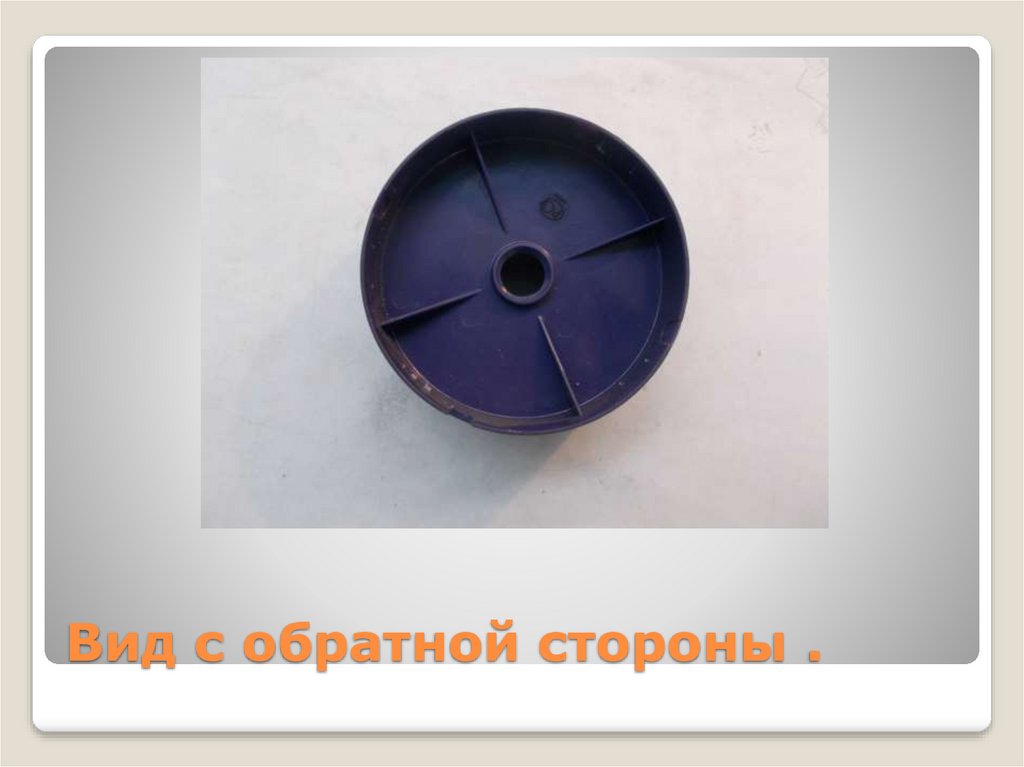

Вид с обратной стороны .

19.

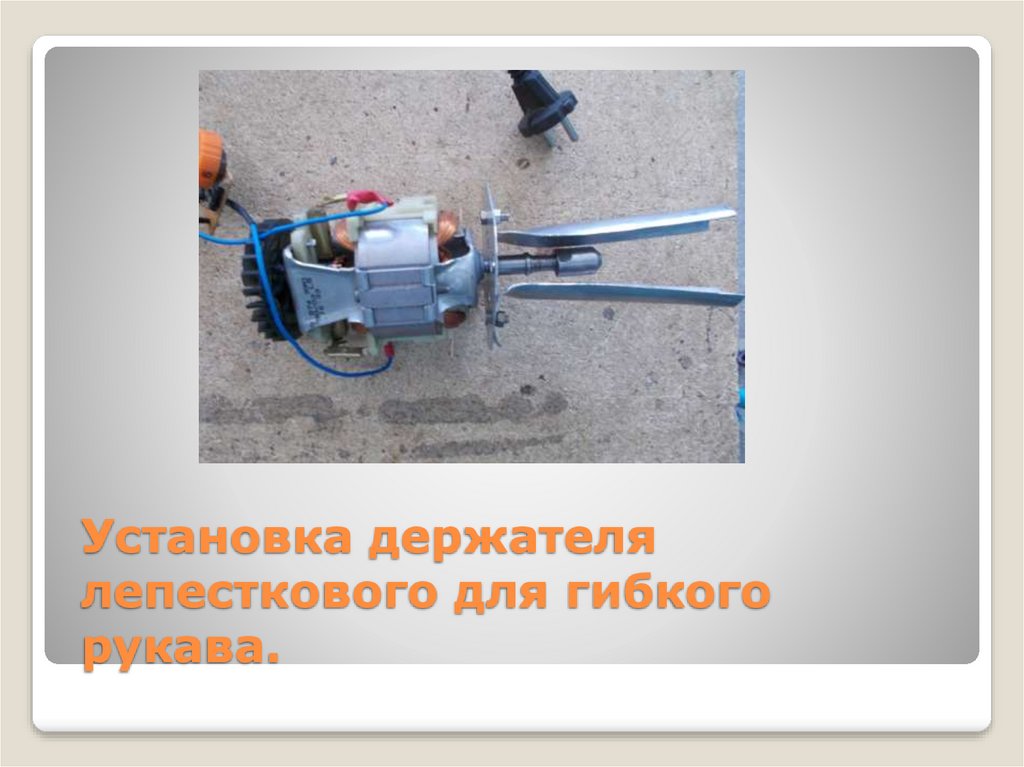

Установка держателя
лепесткового для гибкого
рукава.

20.

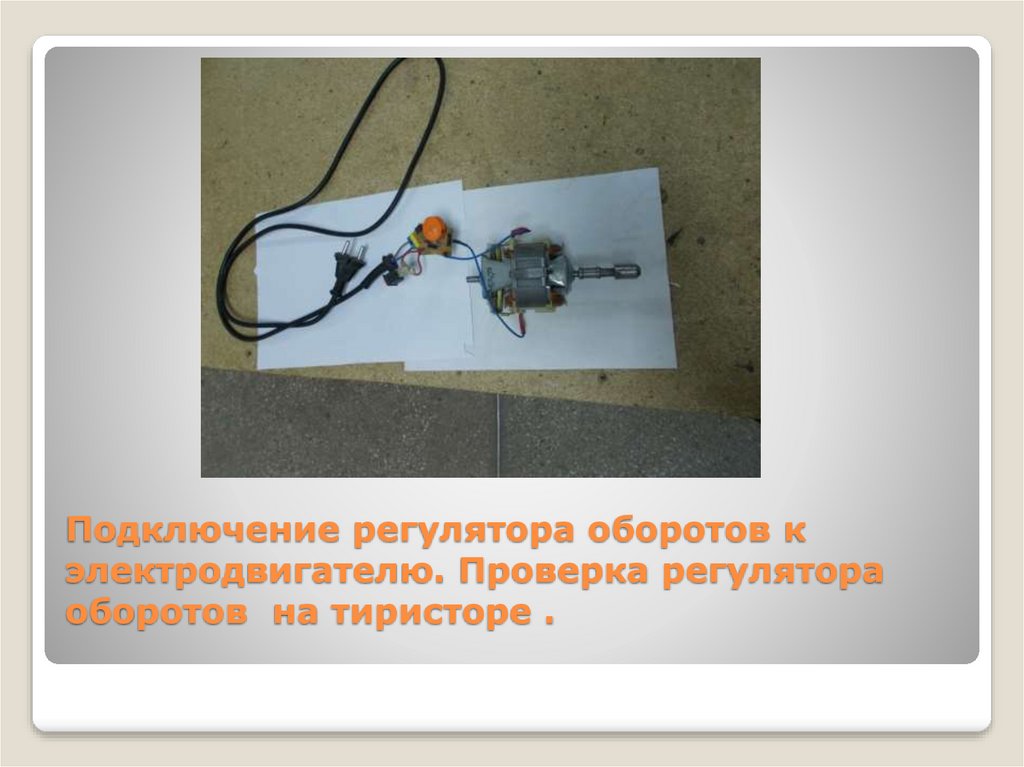

Подключение регулятора оборотов к
электродвигателю. Проверка регулятора
оборотов на тиристоре .

21.

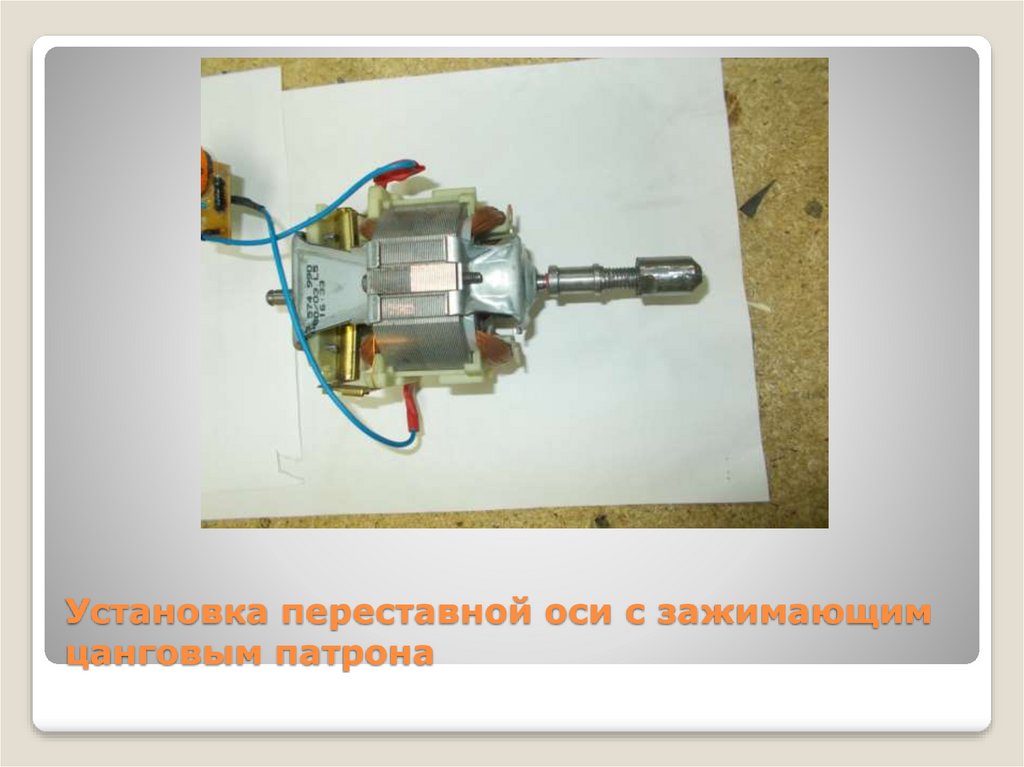

Установка переставной оси с зажимающим
цанговым патрона

22.

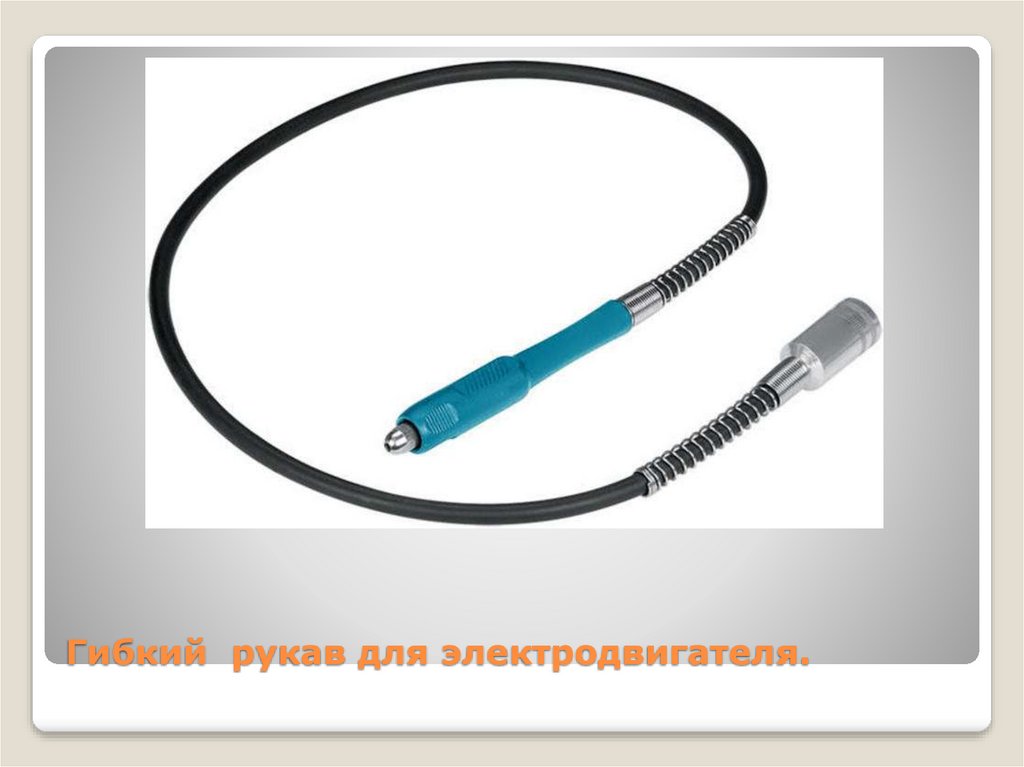

Гибкий рукав для электродвигателя.

23.

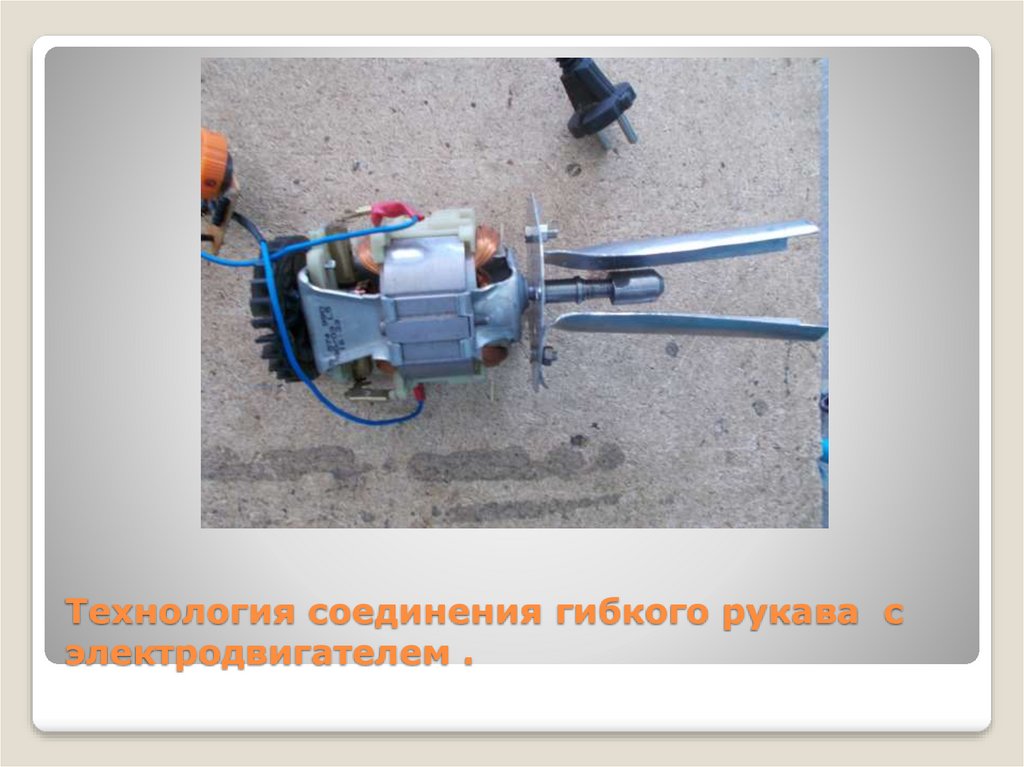

Технология соединения гибкого рукава с
электродвигателем .

24.

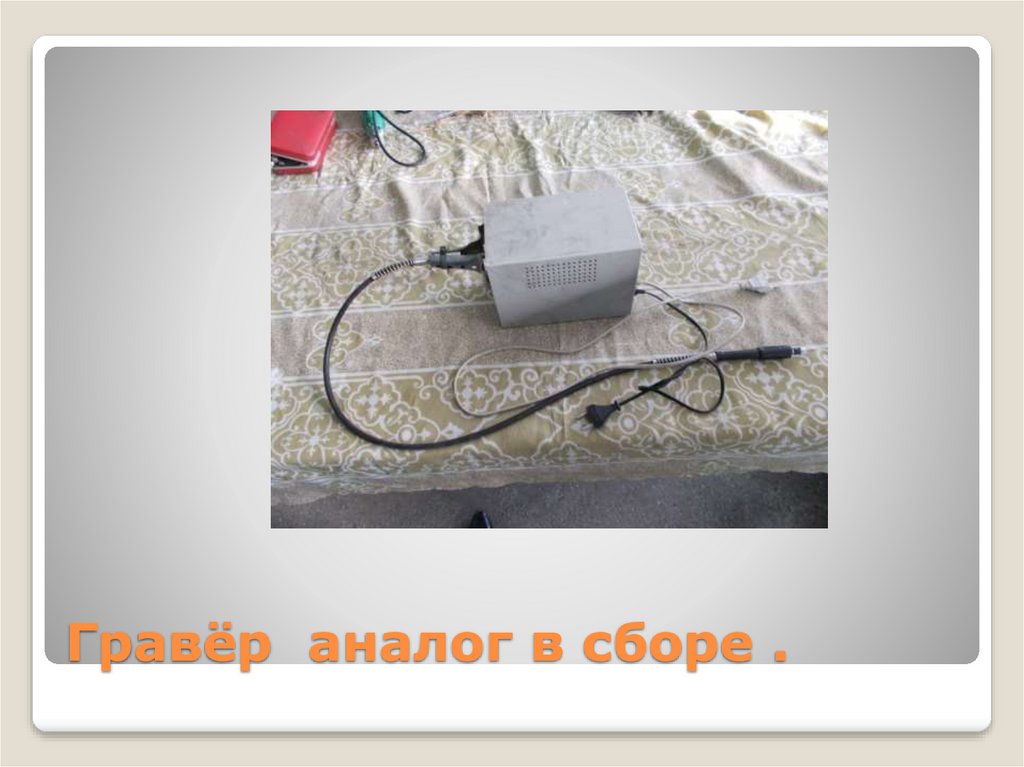

Гравёр аналог в сборе .

25.

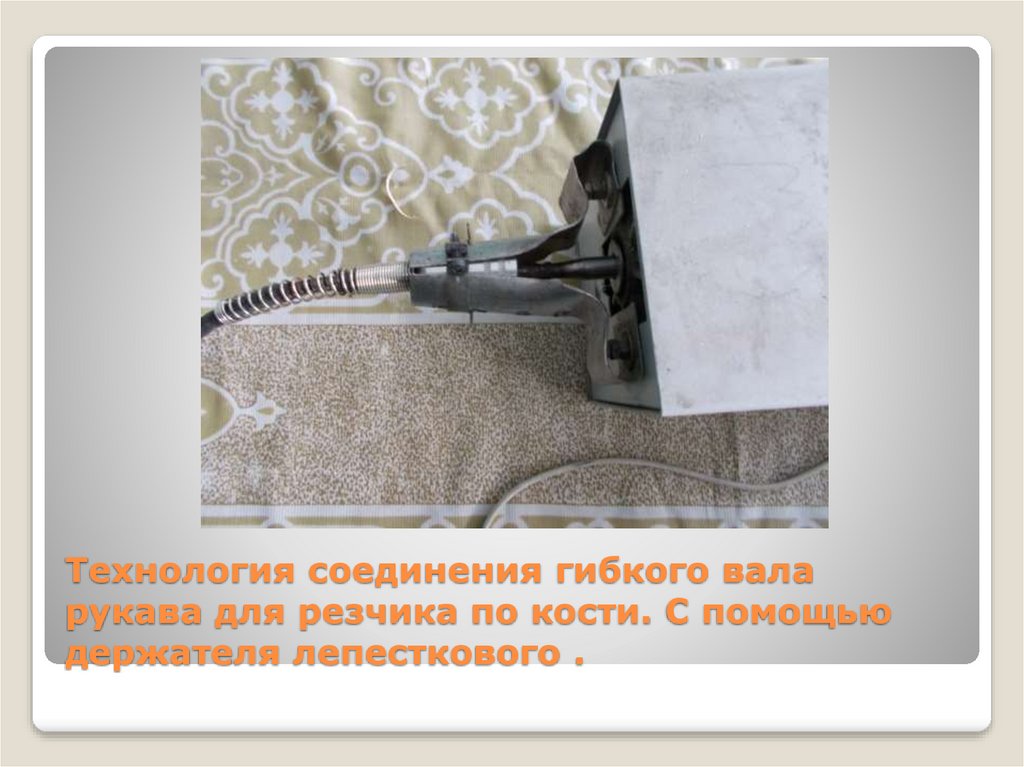

Технология соединения гибкого вала
рукава для резчика по кости. С помощью
держателя лепесткового .

26.

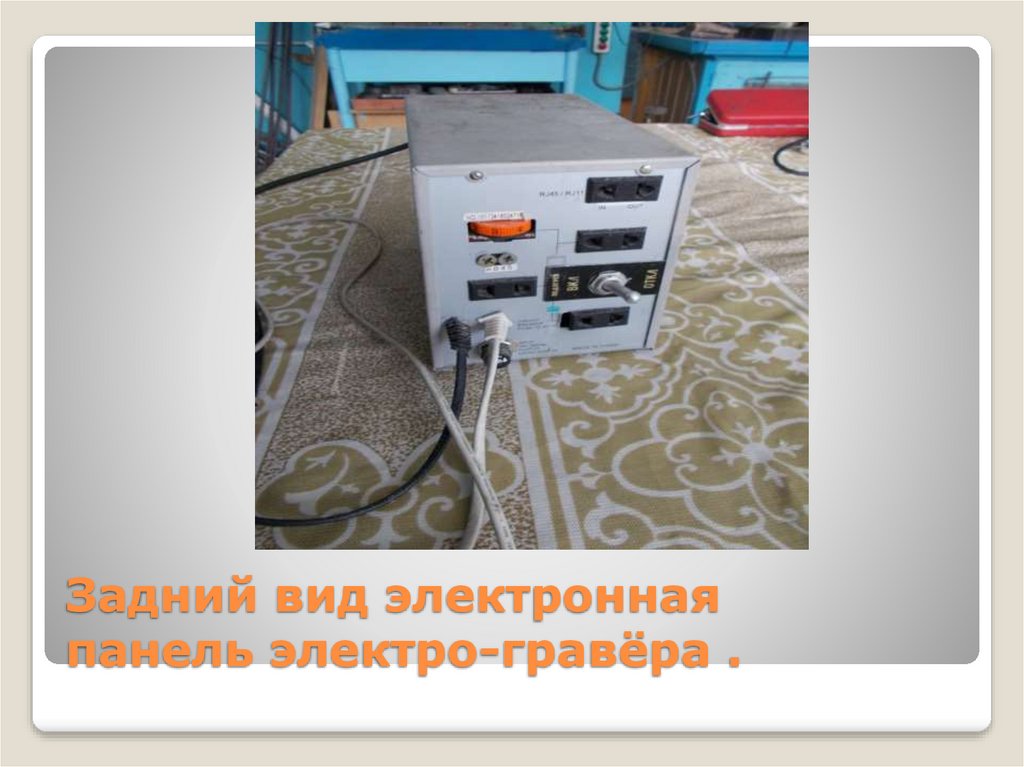

Задний вид электронная
панель электро-гравёра .

27.

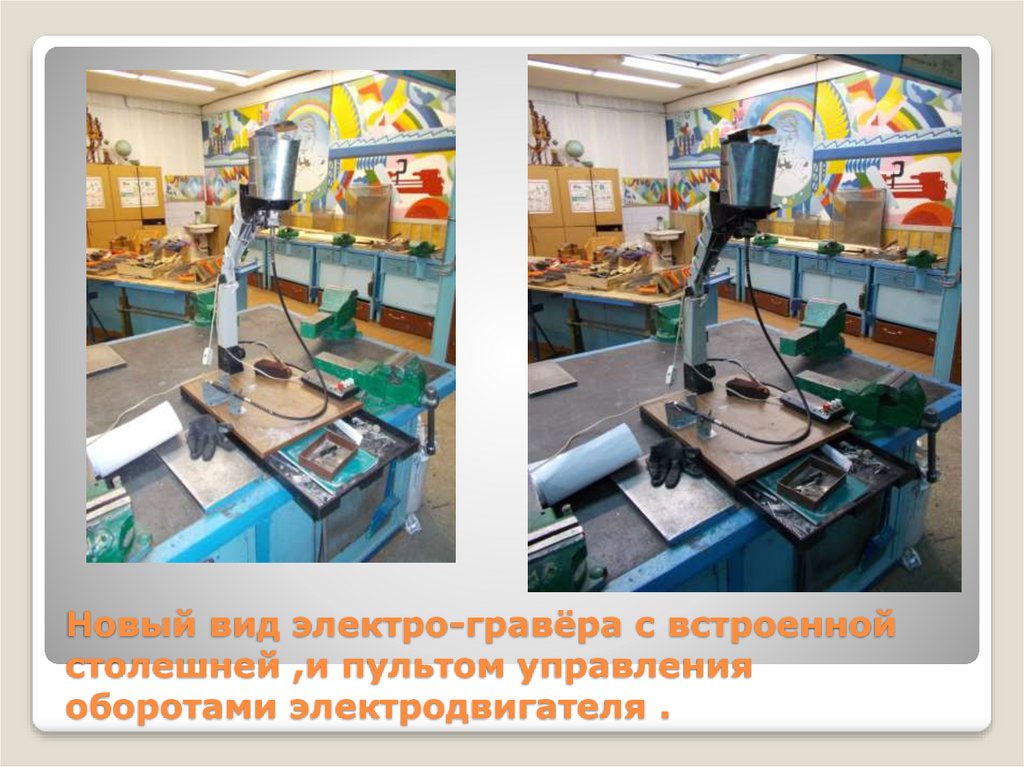

Новый вид электро-гравёра с встроенной
столешней ,и пультом управления
оборотами электродвигателя .

28.

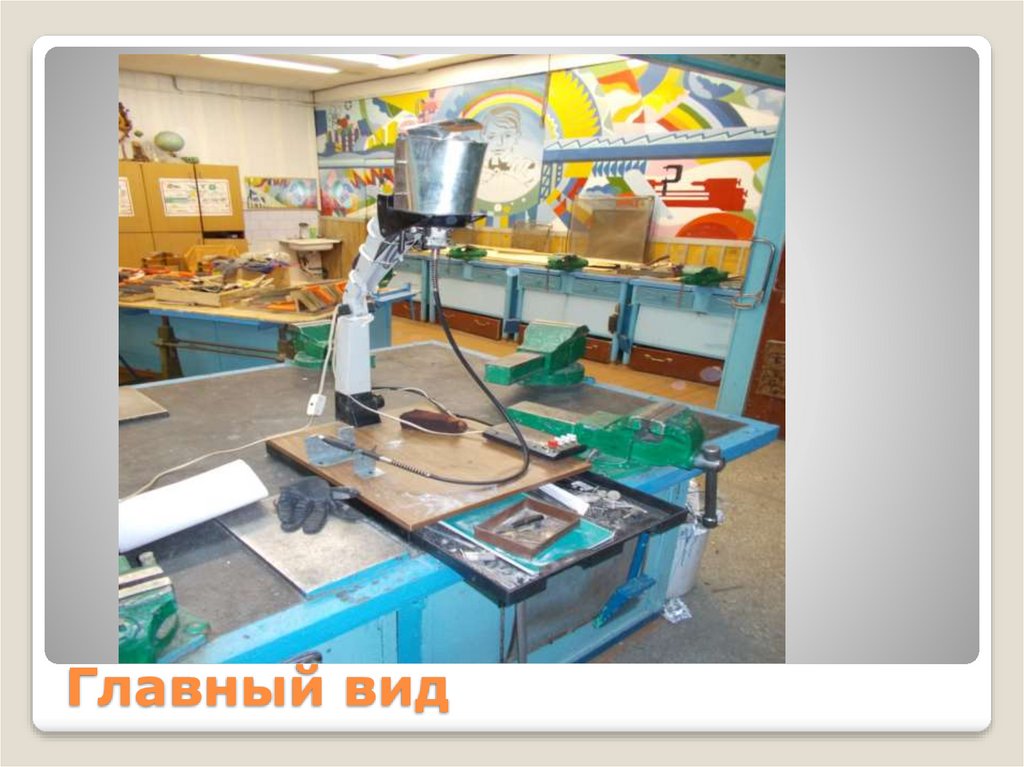

Главный вид
