Техническое перевооружение аспирационных установок элеватора

1.

Техническое перевооружение
аспирационных установок
элеватора
Докладчик Кастырина Е.А.

2.

Введение
Одним из направлений компании является проектирование
разделов ОВ, ТХ, КМ, КЖ на действующих и на вновь
строящихся предприятиях по хранению и переработки
растительного сырья.
Специалисты имеют опыт работы в данной сфере более 40 лет.

3.

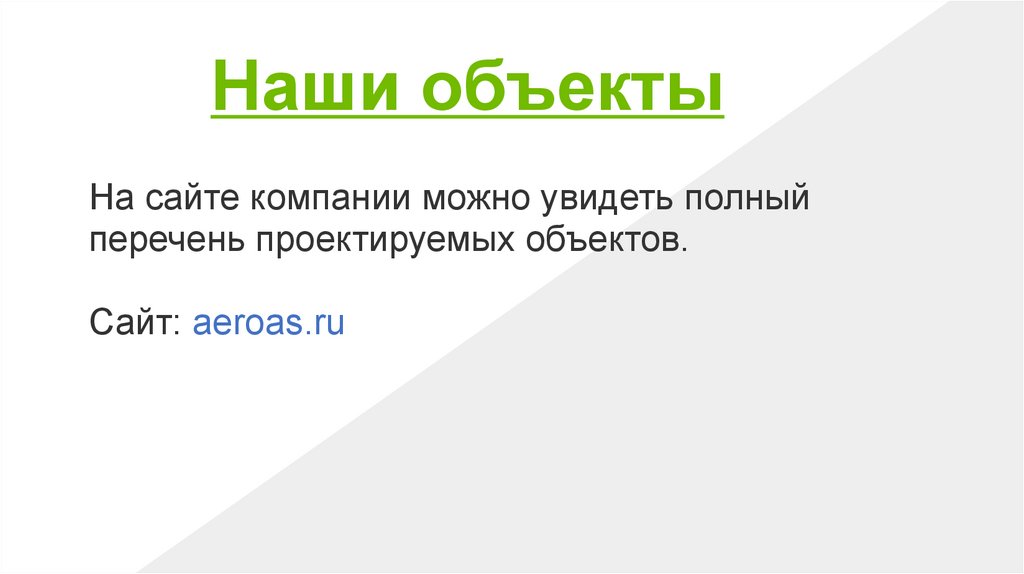

Наши объекты
На сайте компании можно увидеть полный
перечень проектируемых объектов.
Сайт: aeroas.ru
Концепции оформления
корпоративных новогодних подарков

4.

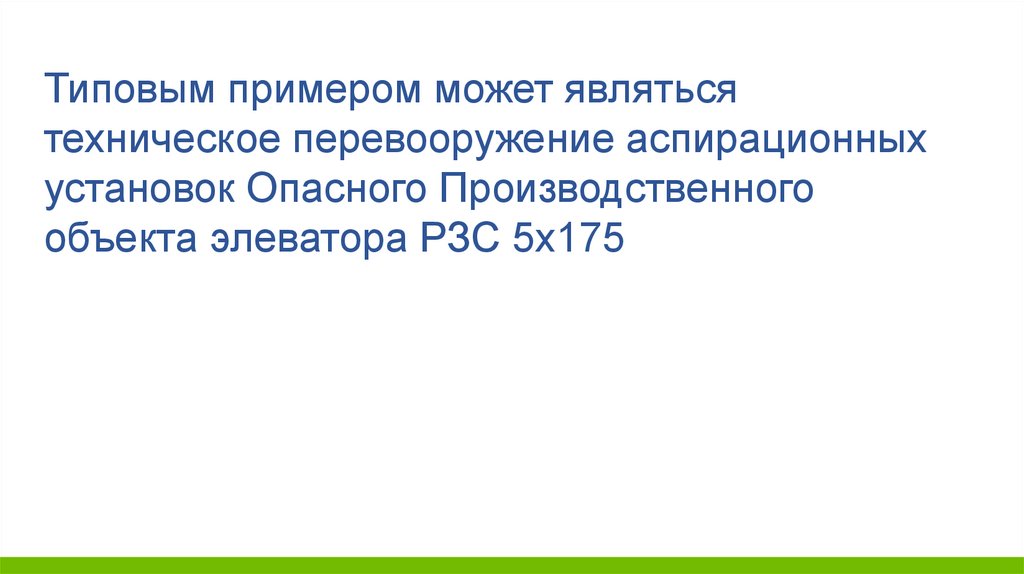

Типовым примером может являться
техническое перевооружение аспирационных
установок Опасного Производственного
объекта элеватора РЗС 5х175

5.

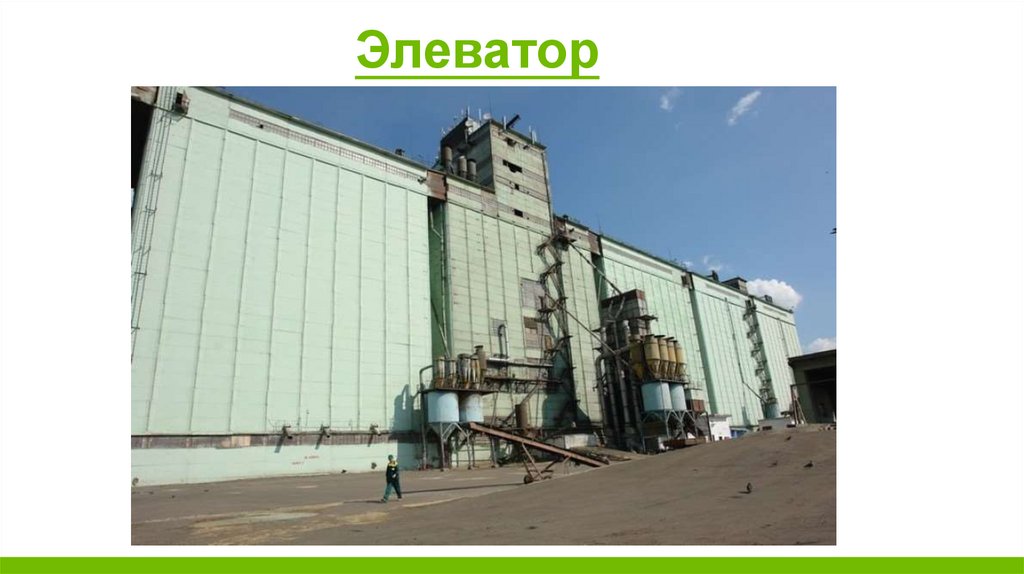

Элеватор

6.

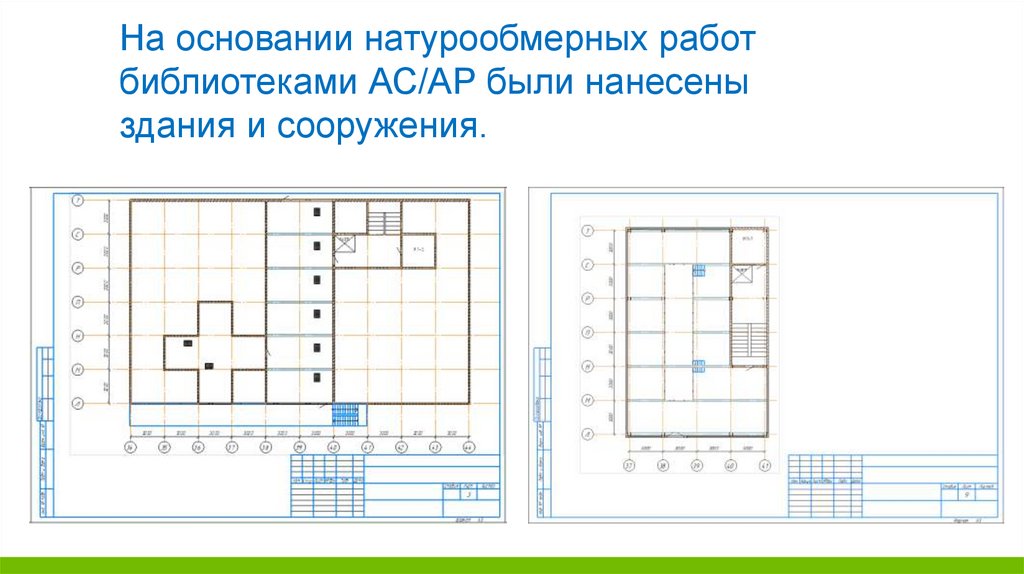

На основании натурообмерных работ
библиотеками АС/АР были нанесены
здания и сооружения.

7.

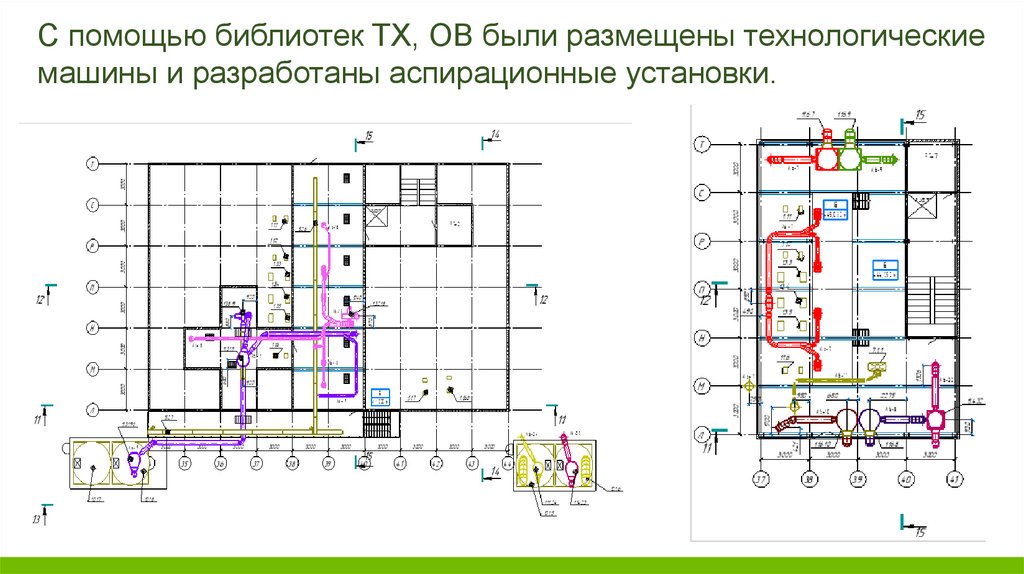

С помощью библиотек ТХ, ОВ были размещены технологические
машины и разработаны аспирационные установки.

8.

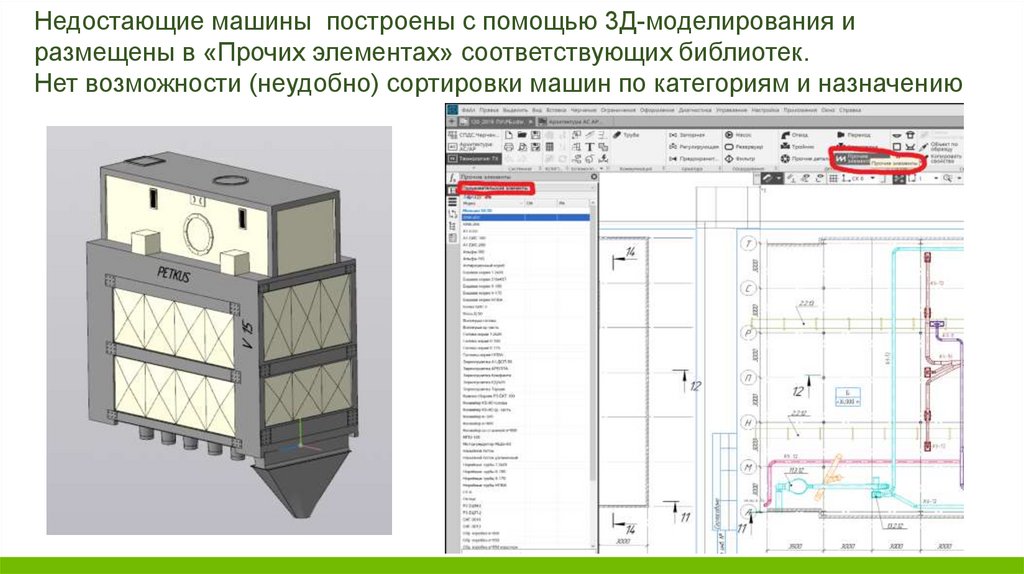

Недостающие машины построены с помощью 3Д-моделирования и
размещены в «Прочих элементах» соответствующих библиотек.
Нет возможности (неудобно) сортировки машин по категориям и назначению

9.

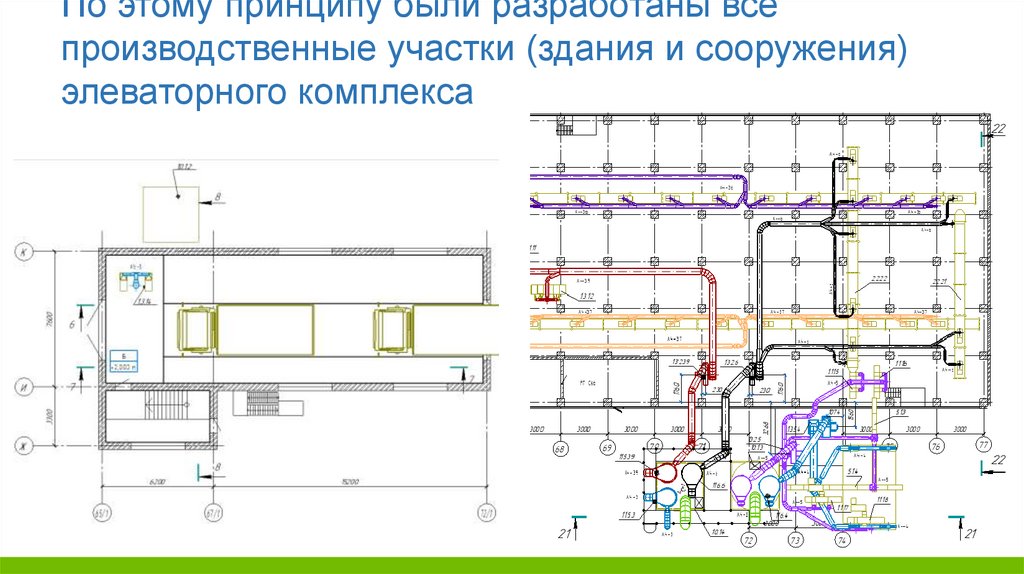

По этому принципу были разработаны все
производственные участки (здания и сооружения)
элеваторного комплекса

10.

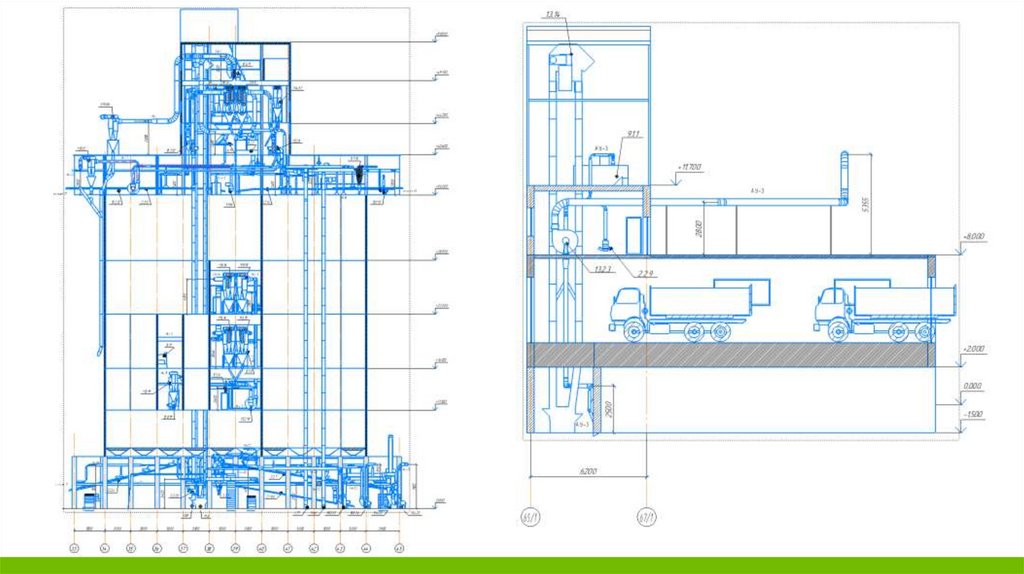

При оформлении документации
планы и разрезы были
сформированы на основании:
- видов с модели;
- проекционных видов;
- разрезов / сечений и т.д.

11.

12.

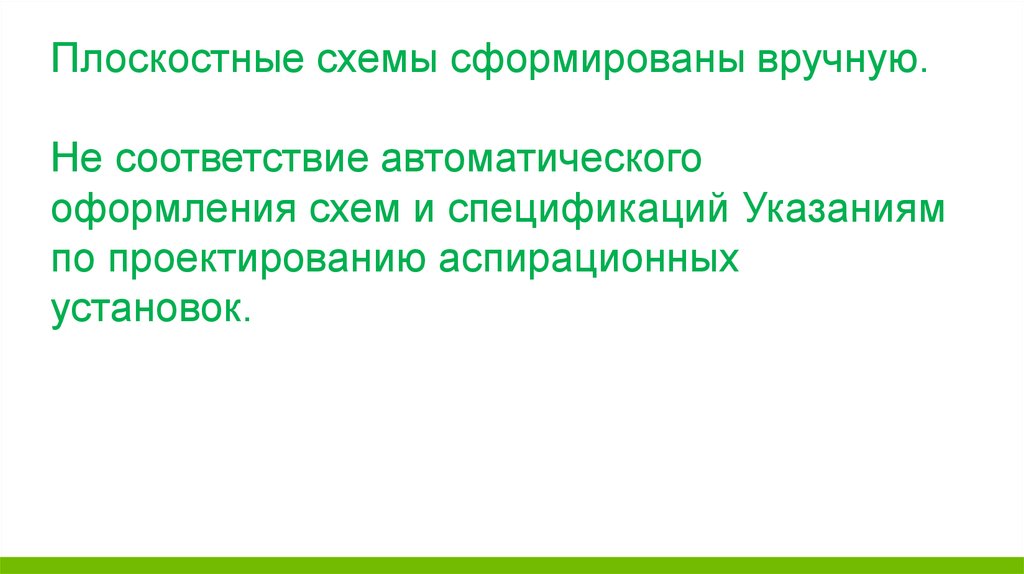

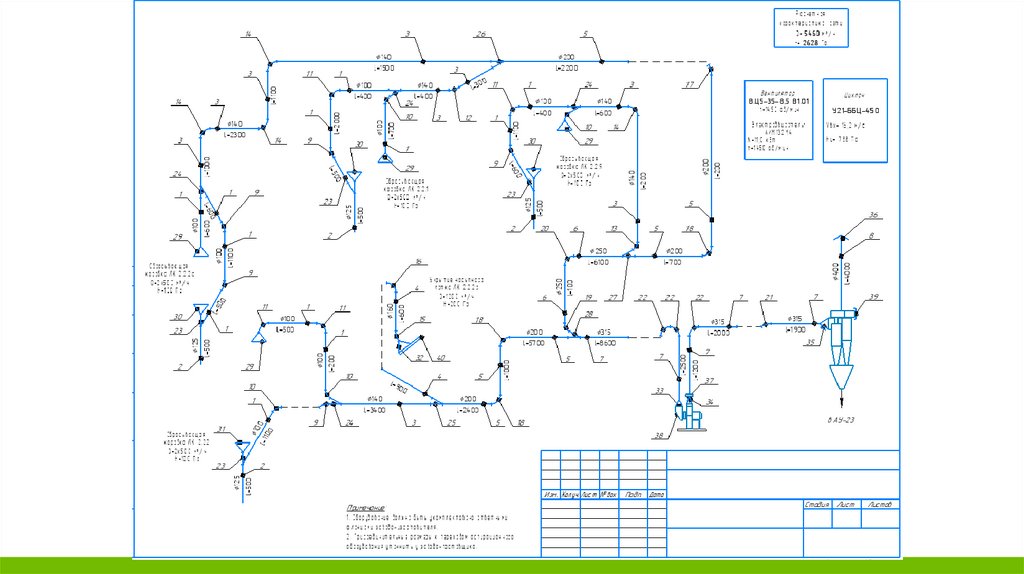

Плоскостные схемы сформированы вручную.
Не соответствие автоматического
оформления схем и спецификаций Указаниям
по проектированию аспирационных
установок.

13.

14.

15.

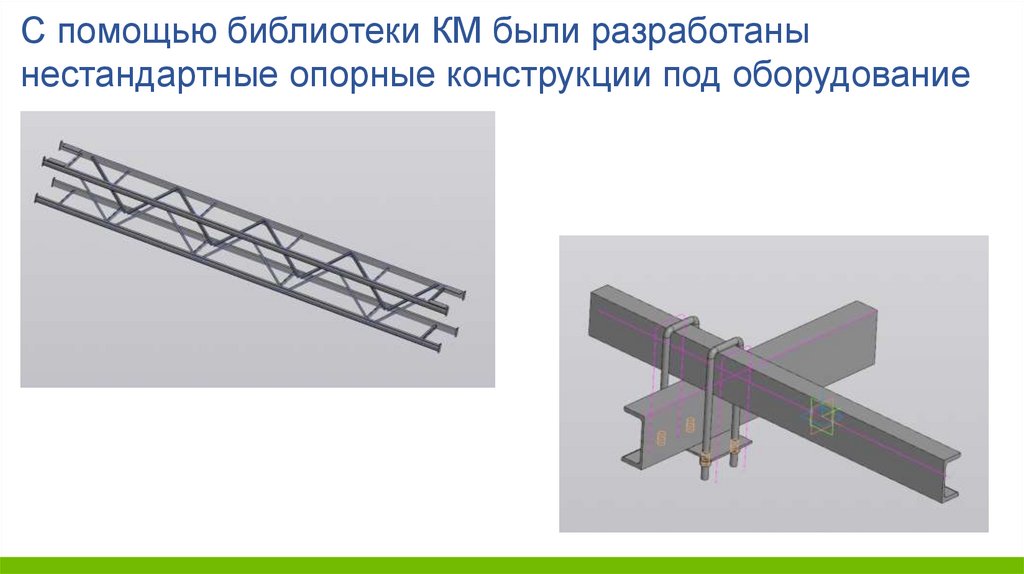

С помощью библиотеки КМ были разработаны
нестандартные опорные конструкции под оборудование

16.

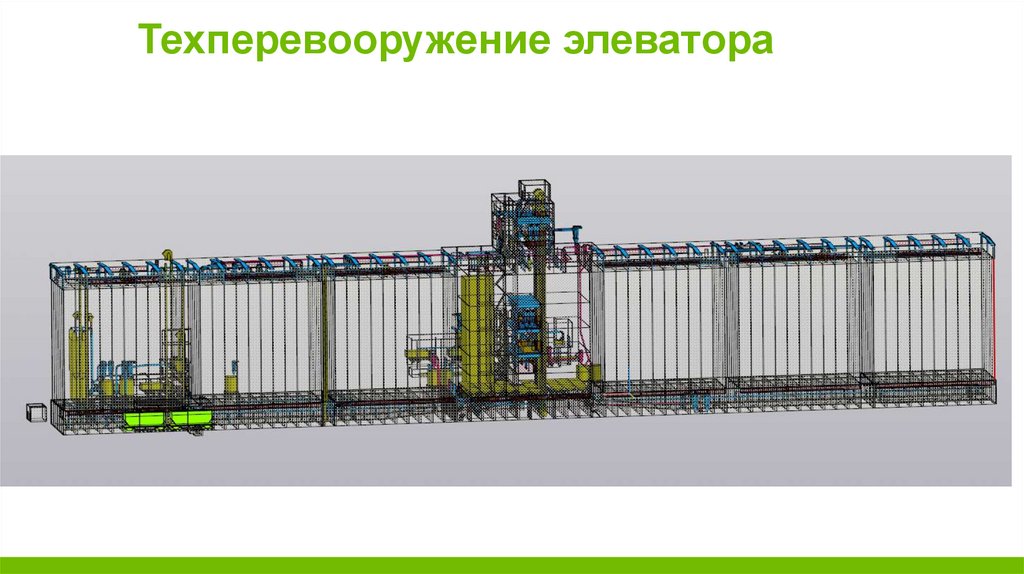

Техперевооружение элеватора

17.

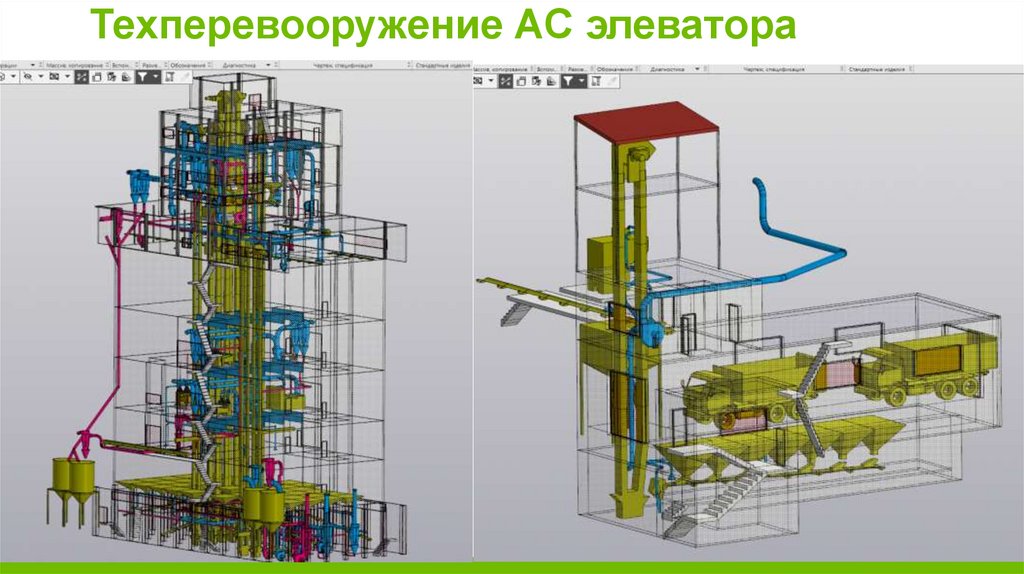

Техперевооружение АС элеватора
