Отчет по результатам диагностического обследования оборудования ТЭЦ с помощью ультрозвукового детектора Distran Ultra Pro

1.

Технический отчет
по результатам диагностического обследования
оборудования ТЭЦ
с помощью ультрозвукового детектора Distran
Ultra Pro в рамках демонстрации прибора

2.

Утечка на компенсаторе расширителя дренажей ТА-3
2

3.

Утечка на компенсаторе расширителя дренажей ТА-3
3

4.

Утечка на дренажной линии под давлением ТА-3
4

5.

Утечка на дренажной линии под давлением ТА-3 с другого ракурса
5

6.

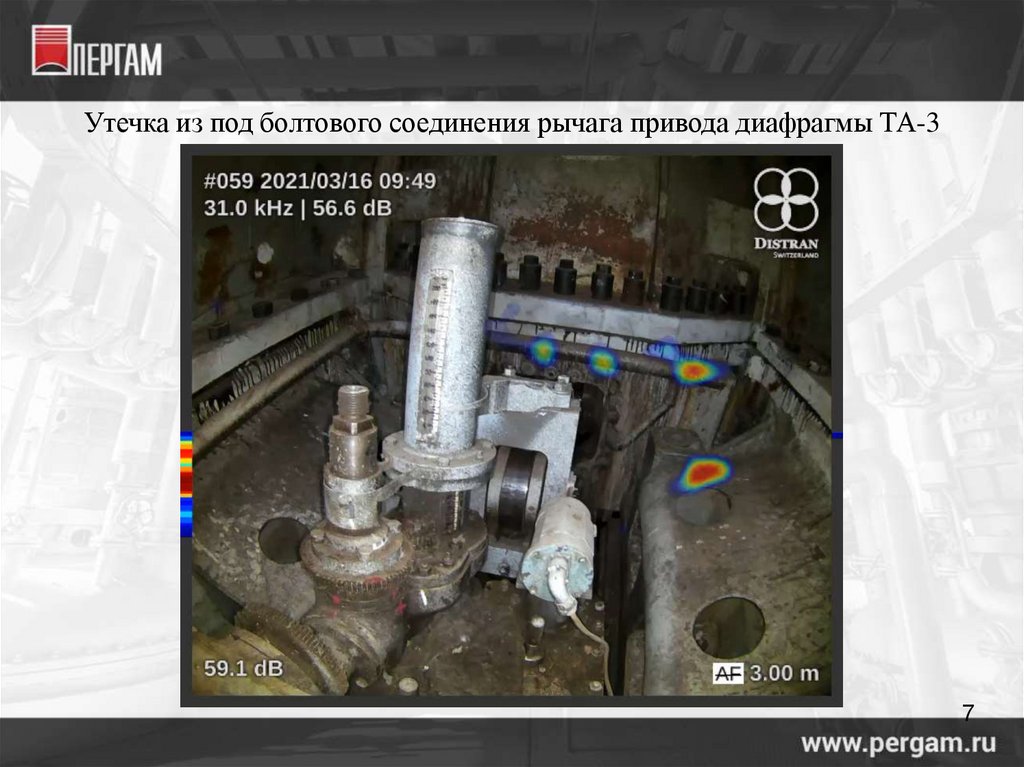

Утечка из под болтового соединения рычага привода диафрагмы ТА-3
6

7.

Утечка из под болтового соединения рычага привода диафрагмы ТА-3
7

8.

Присос атмосферного воздуха заднего уплотнения ЦСД ТА-3
8

9.

Присос атмосферного воздуха заднего уплотнения ЦНД ТА-3
9

10.

Утечка воды по сварочному шву линии конденсата ТА-3
Отражение
ультрозвуковой волны
источника шума на
горизонтальной
поверхности помогает
найти источник
ультрозвукового
колебания, т.е. утечку
10

11.

Утечка воды по сварочному шву линии конденсата ТА-3
11

12.

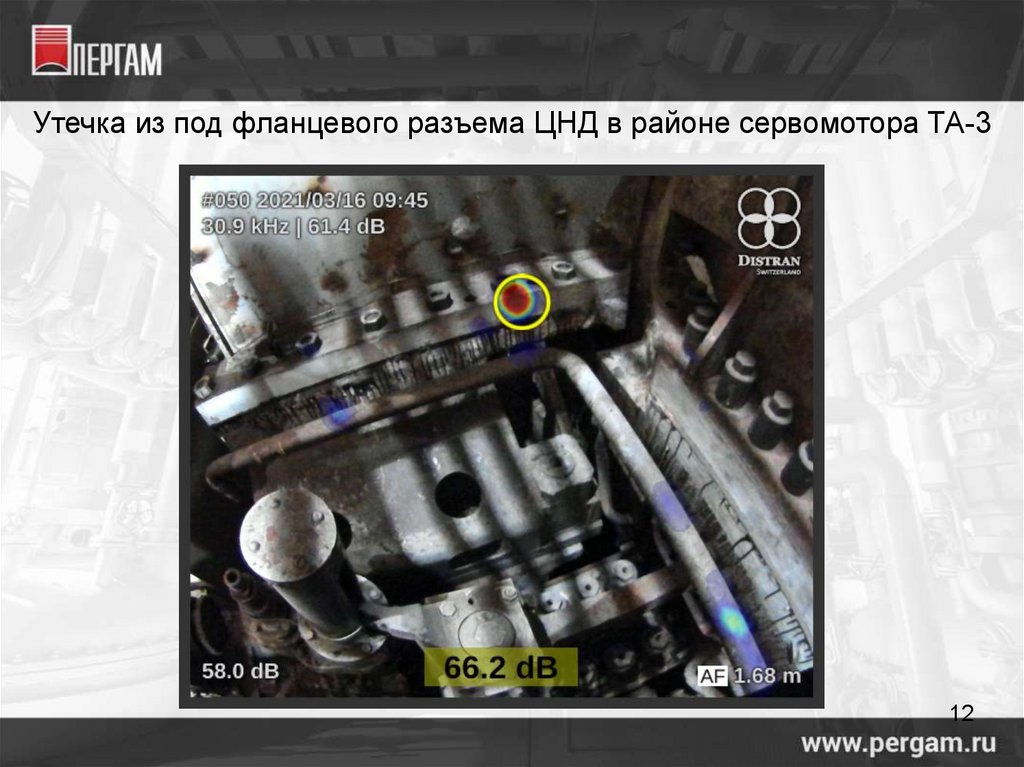

Утечка из под фланцевого разъема ЦНД в районе сервомотора ТА-3
12

13.

Утечка пара по сварочному шву компенсатора перепускной трубы
между ЦСД и ЦНД ТА-3
13

14.

ЧР по поверхности изолятора ТН 4 СШ 110 кВ
14

15.

ЧР по поверхности изолятора ТН 4 СШ 110 кВ
15

16.

ЧР в месте контактного соединения разъединителя СВ 110 кВ на фазе «А»
16

17.

ЧР в месте контактного соединения разъединителя СВ 110 кВ на фазе «А»
17

18.

Коронный разряд в месте контактного соединения подвесного
изолятора ОСШ 110 кВ
18

19.

Коронный разряд в месте контактного соединения подвесного
изолятора ОСШ 110 кВ
19

20.

Механическая неисправность вентилятора системы охлаждения
трансформатора Т-2
Полученный результат
иллюстрирует, что во
время вывода
трансформатора в ремонт
требуется техническое
обслуживание только
одного вентилятора
данной группы обдува
трансформатора
20

21.

ЧР по поверхности изолятора ТН ОСШ-2
21

22.
