Воздухораспределитель №242
1.
Воздухораспределитель №242Преподаватель Гуляев Е.В.
1
2.
Тема занятия:Воздухораспределитель
№242, устройство и
принцип действия
2
3.
Цель занятия:Изучить действие устройство и
действие
воздухораспределителя №242
3
4.
Общий вид4
5.
Характеристики ВР242Наименование параметра
Тип
Время наполнения ТЦ при экстренном торможении до давления
Значение параметра
автоматический с бесступенчатым
отпуском
3,5 кгс/см
на режиме «К»
5-7с
на режиме «Д»
12 - 16 с
Время отпуска после экстренного торможения до давления в ТЦ
0,4 кгс/см
на режиме «К»
8 - 12 с
на режиме «Д»
19 - 24 с
Скорость тормозной волны при экстренном торможении,
м/с 250
Минимальное снижение давления в тормозной магистрали
Периодичность технического обслуживания, лет
Срок службы, лет
5
МПа 0,015
4
20
2
2
6.
Режимы включения6
7.
Режимы включения7
8.
Режимы включения8
9.
Устройство ВР№2429
10.
Действие ВР№242 при зарядке10
11.
Действие ВР№242 при служебном торможении(дополнительная разрядка)
11
12.
Действие ВР№242 при служебном торможении12
13.
Действие ВР№242 при служебном торможении13
14.

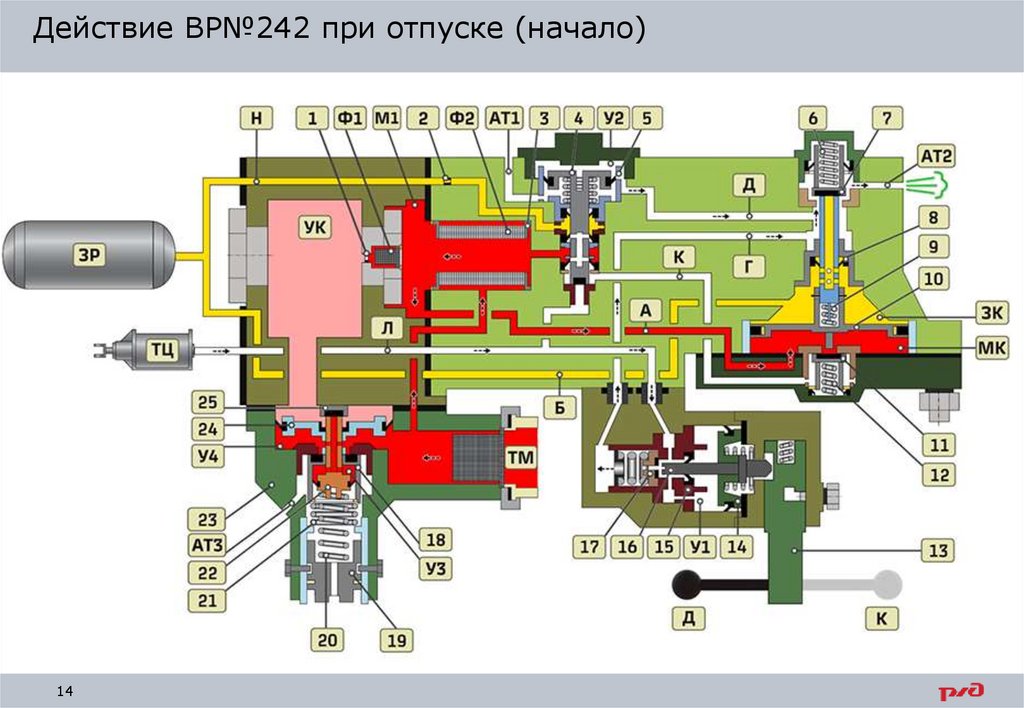

Действие ВР№242 при отпуске (начало)14
15.
Действие ВР№242 при отпуске (окончание)15
16.
Действие ВР№242 при экстренном торможении16
