Состав сооружений гидроаккумулирующих и приливных электростанций

1.

Лекция 1, г
Виды гидроэнергетических сооружений.
Состав сооружений гидроэлектростанций,
насосных станций, гидроаккумулирующих и
приливных электростанций.
(Состав сооружений гидроаккумулирующих и приливных электростанций)
1

2.

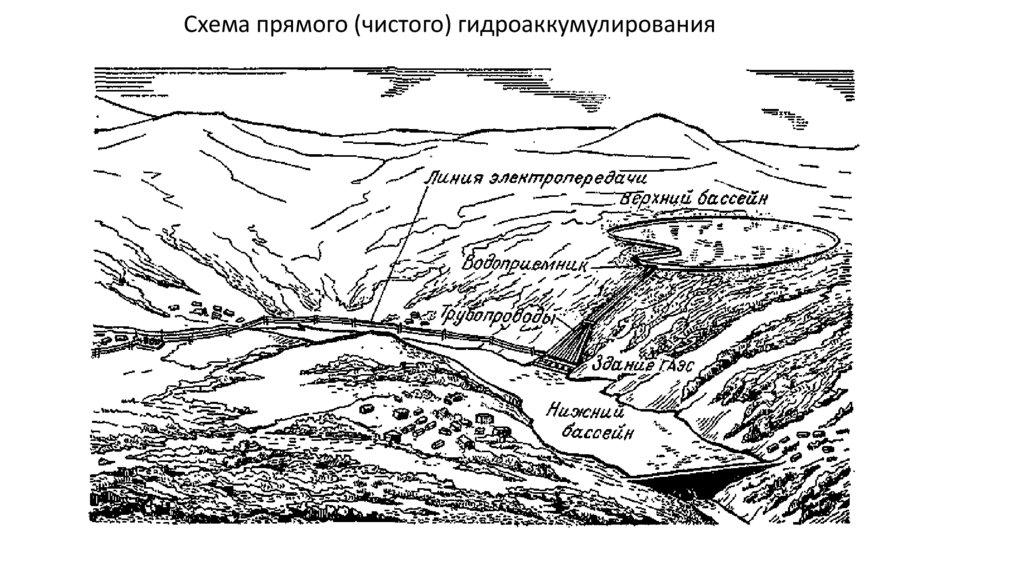

Схема прямого (чистого) гидроаккумулирования

3.

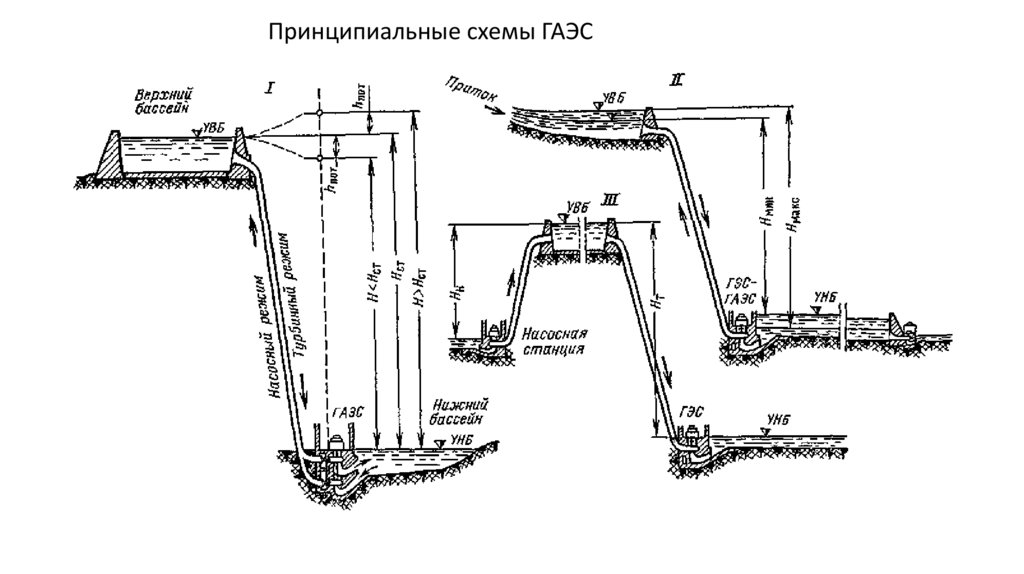

Принципиальные схемы ГАЭС

4.

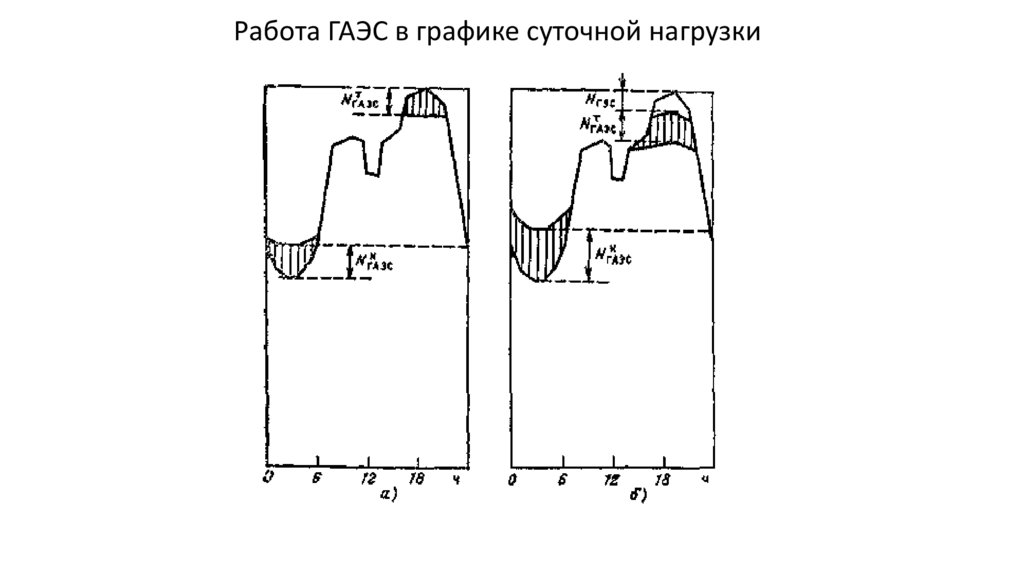

Работа ГАЭС в графике суточной нагрузки

5.

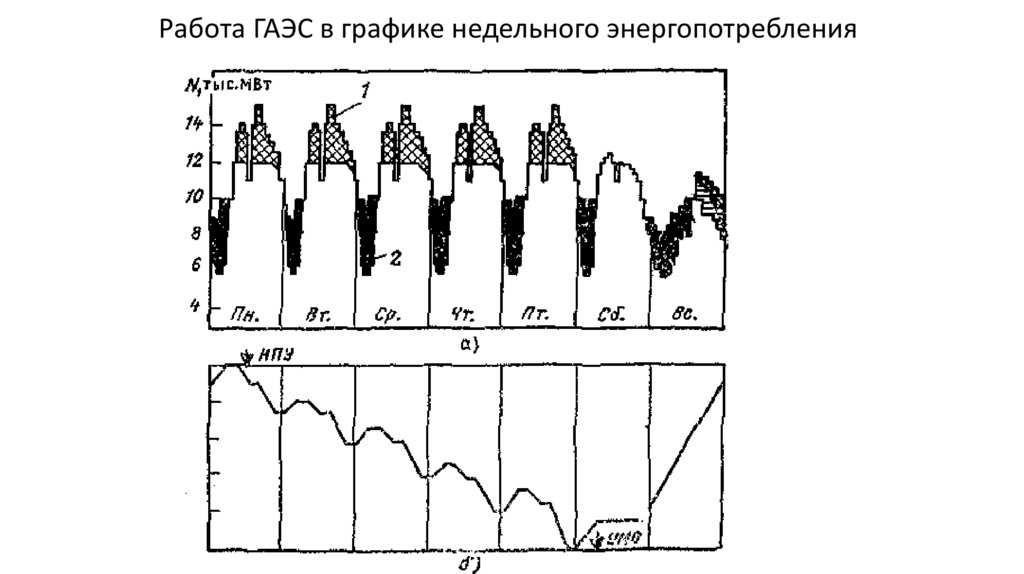

Работа ГАЭС в графике недельного энергопотребления

6.

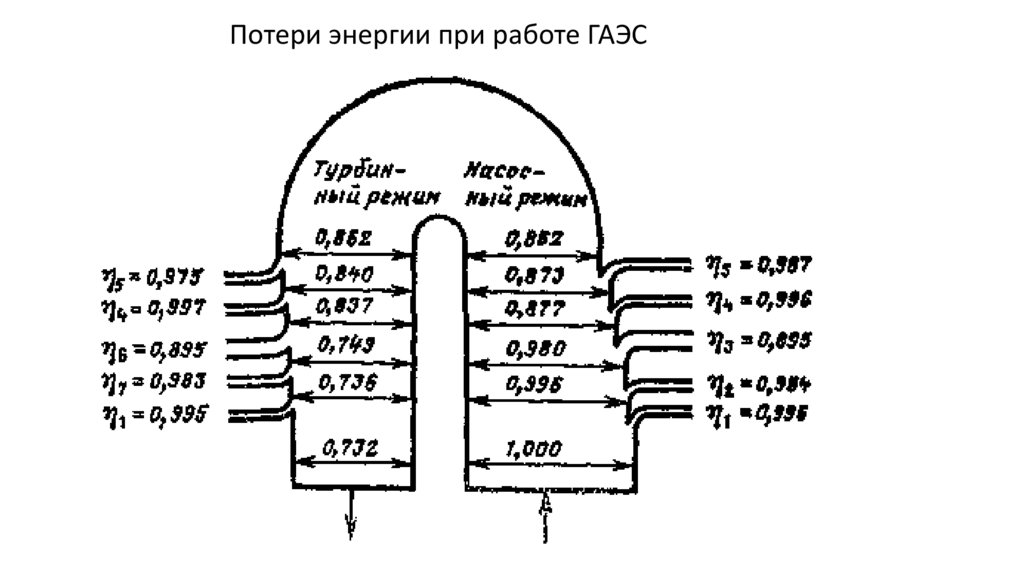

Потери энергии при работе ГАЭС

7.

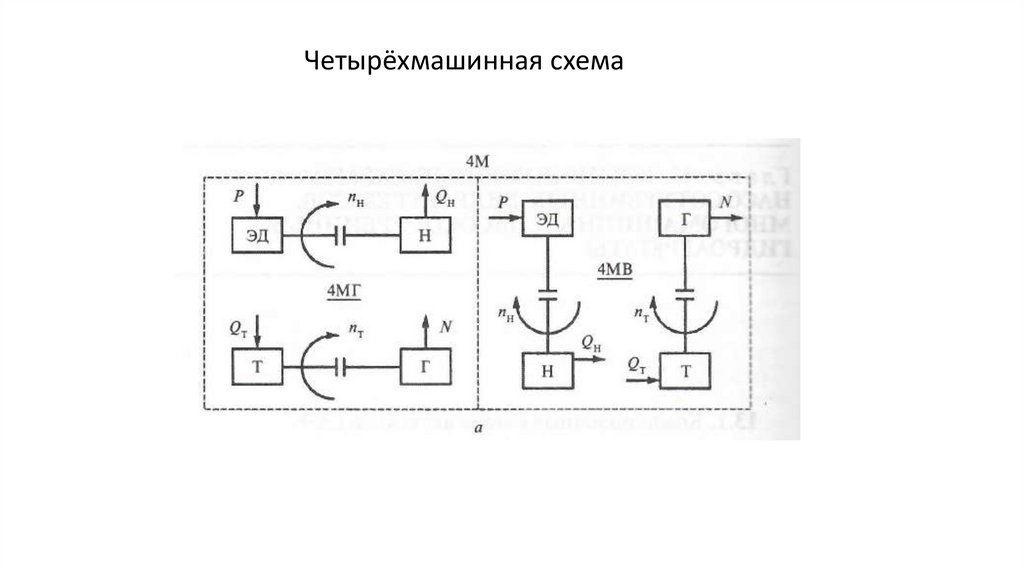

Четырёхмашинная схема

8.

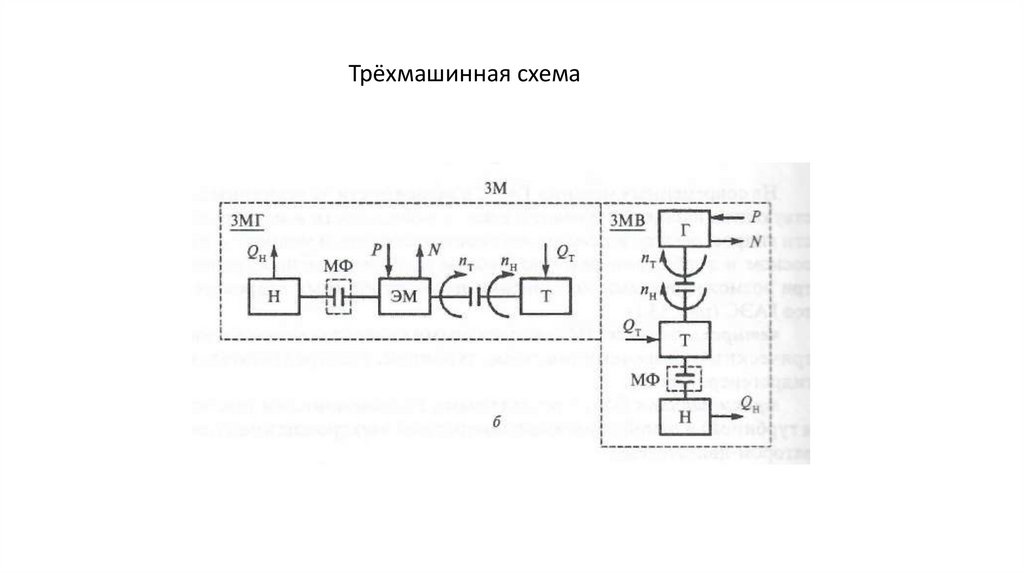

Трёхмашинная схема

9.

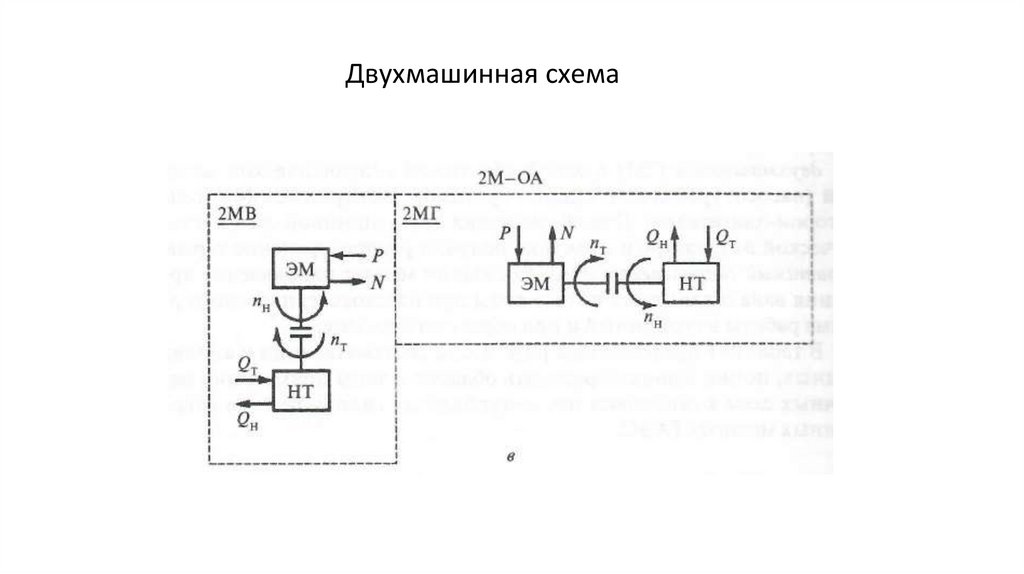

Двухмашинная схема

10.

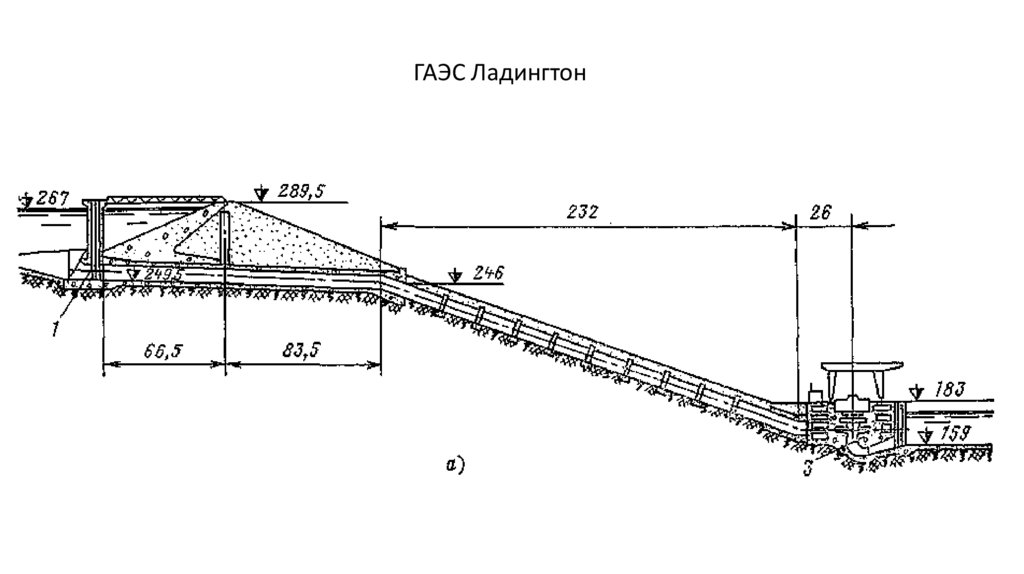

ГАЭС Ладингтон

11.

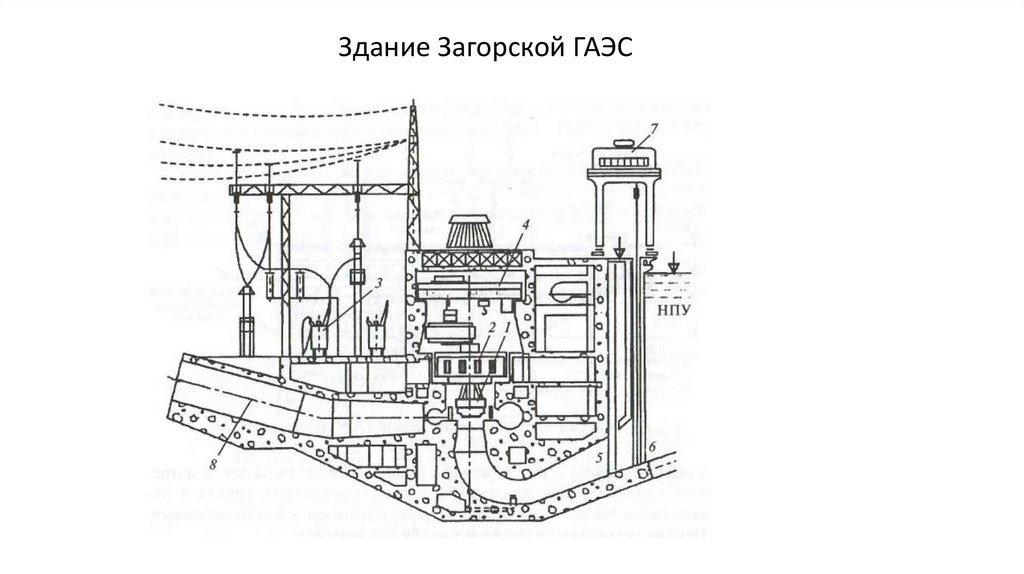

Здание Загорской ГАЭС

12.

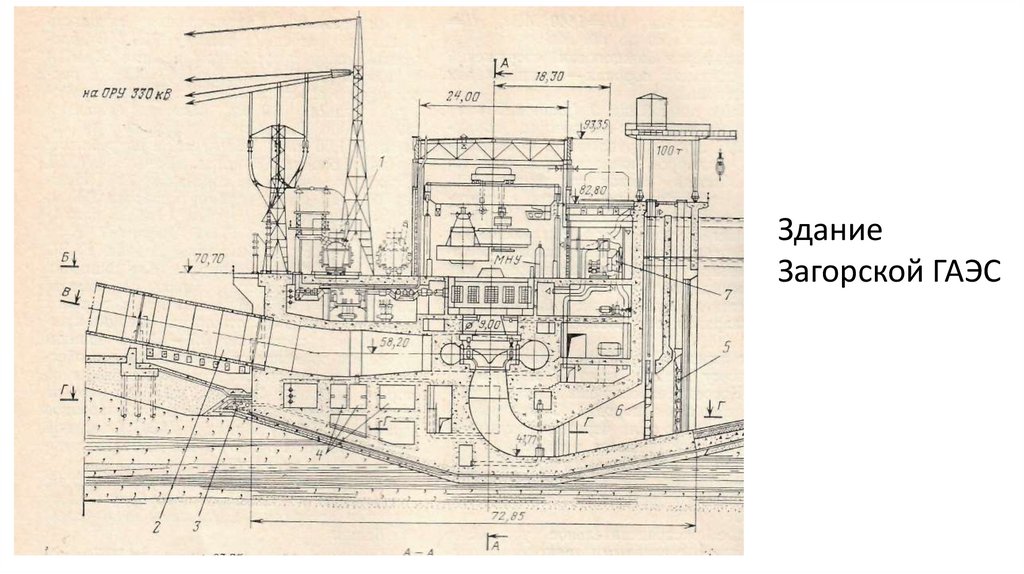

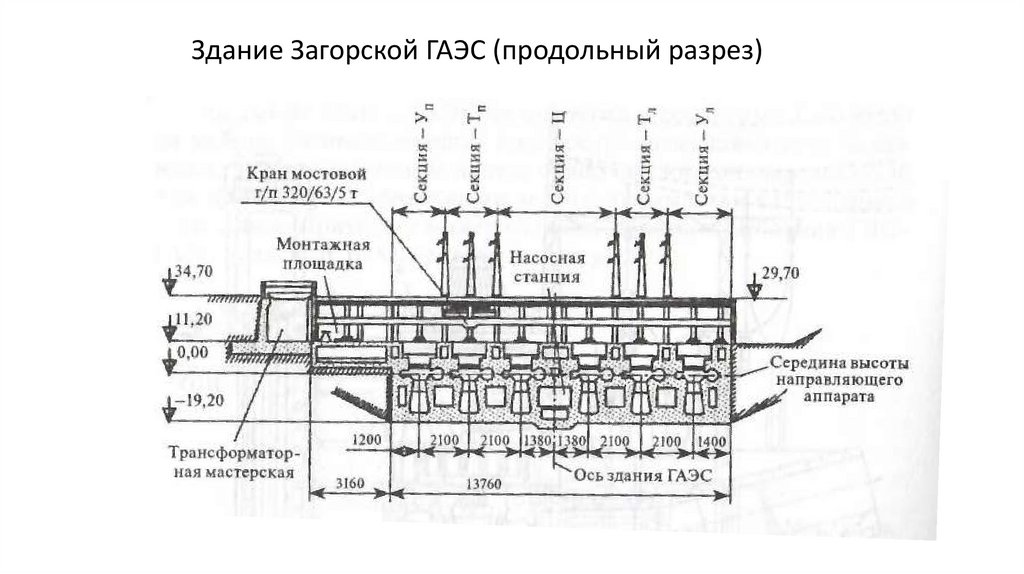

Здание Загорской ГАЭС (продольный разрез)

13.

Здание
Загорской ГАЭС

14.

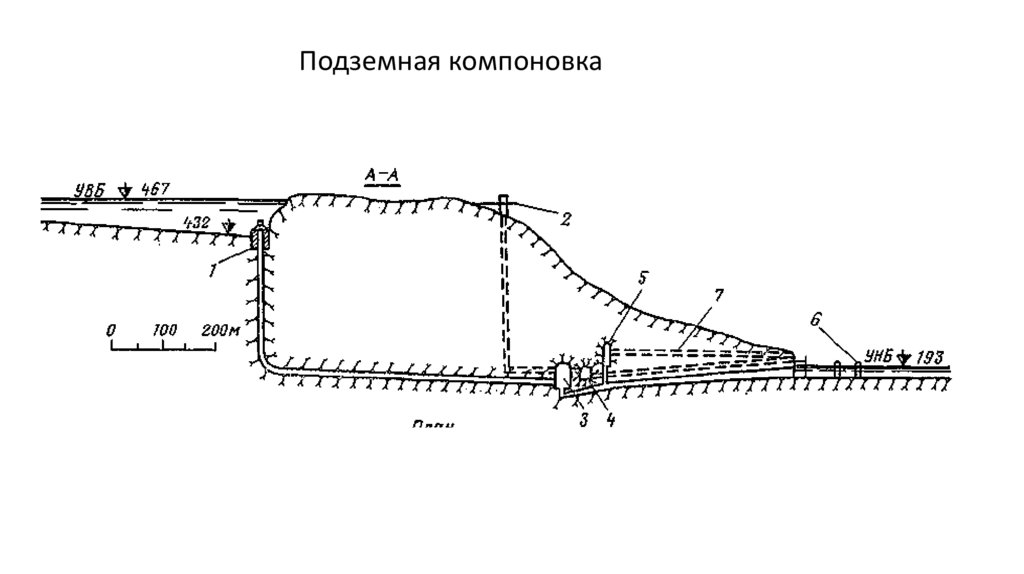

Подземная компоновка

15.

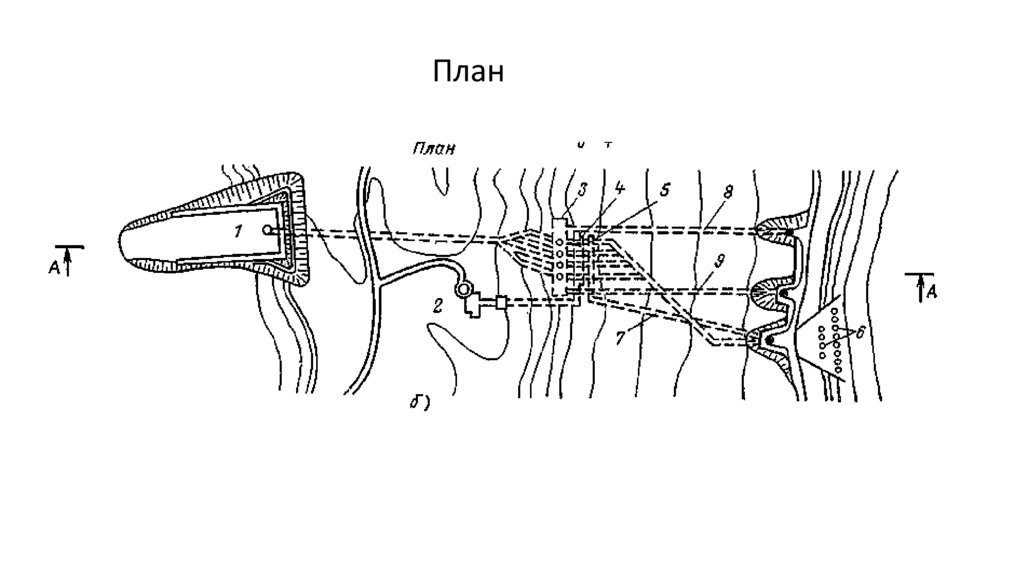

План

16.

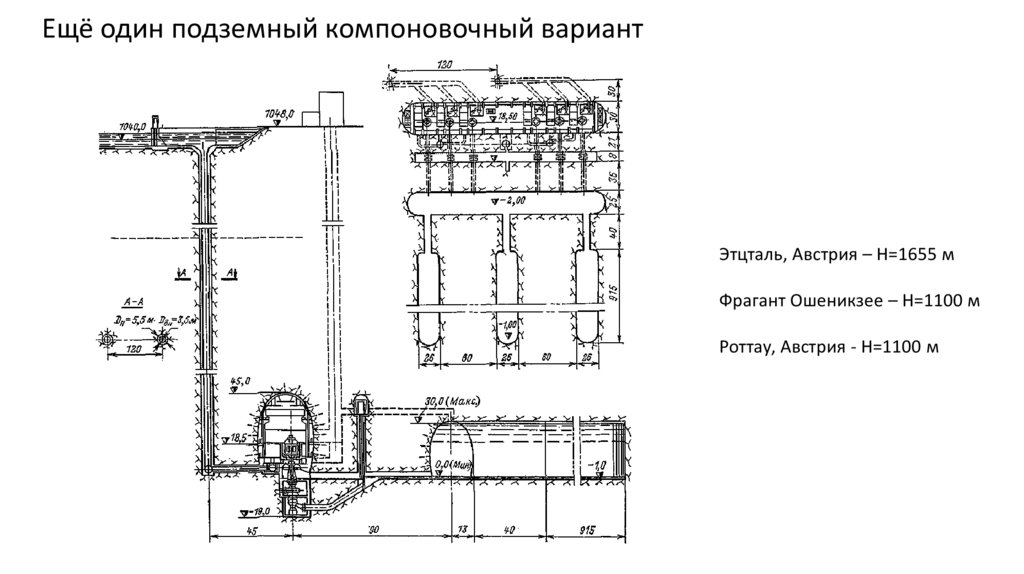

Ещё один подземный компоновочный вариант
Этцталь, Австрия – Н=1655 м
Фрагант Ошеникзее – Н=1100 м
Роттау, Австрия - Н=1100 м

17.

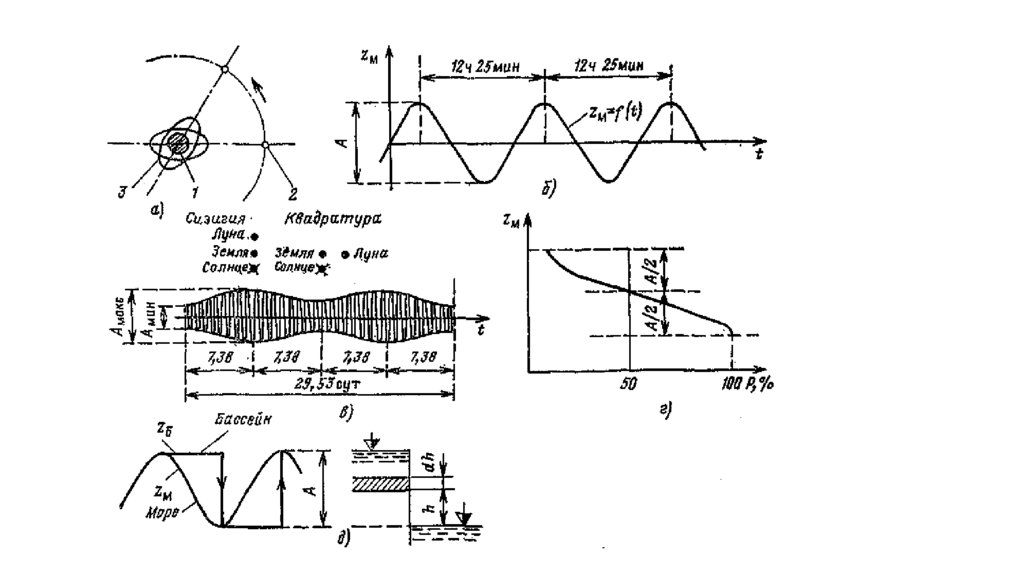

ПЭС – приливные электростанции

18.

19.

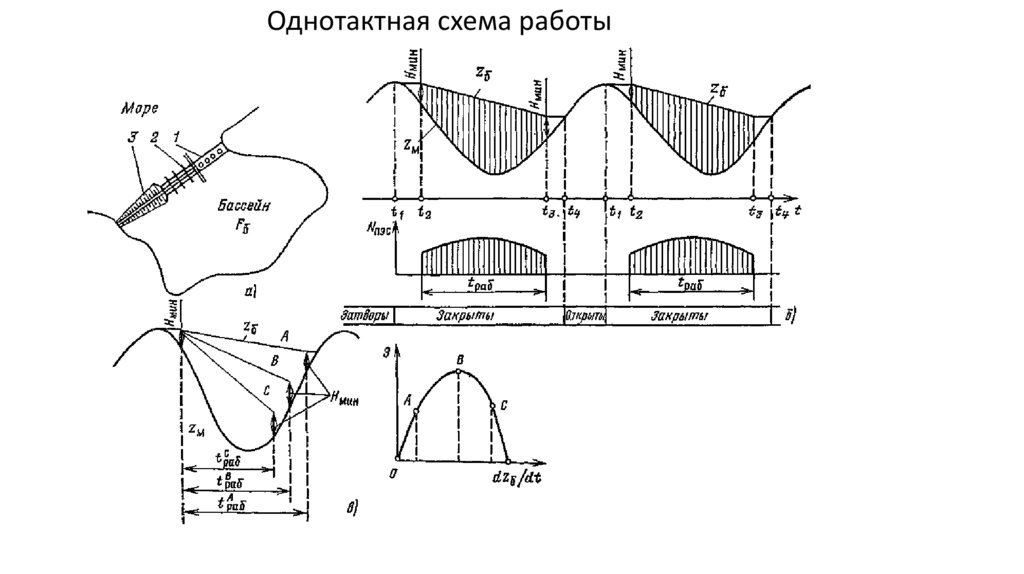

Однотактная схема работы

20.

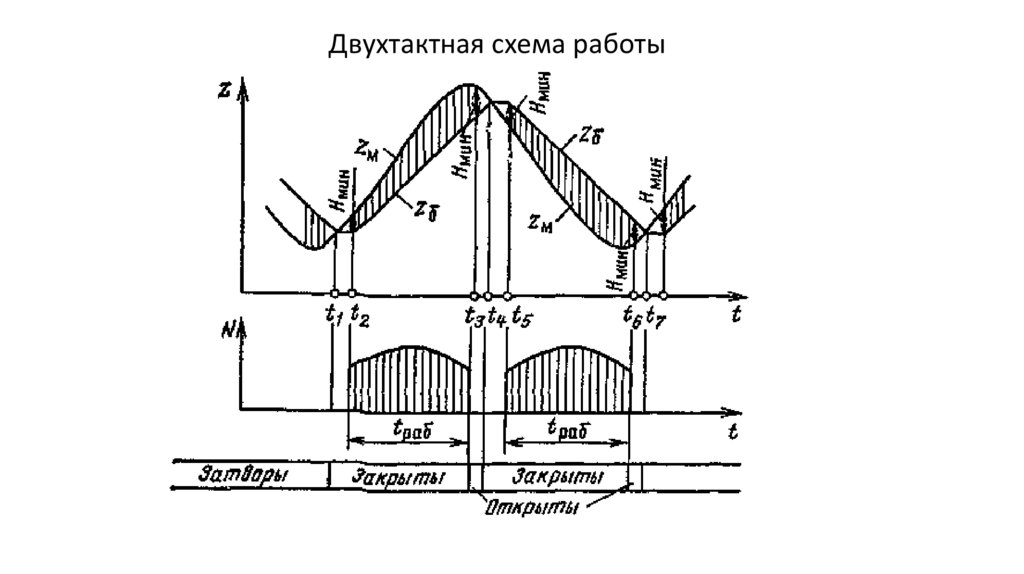

Двухтактная схема работы

21.

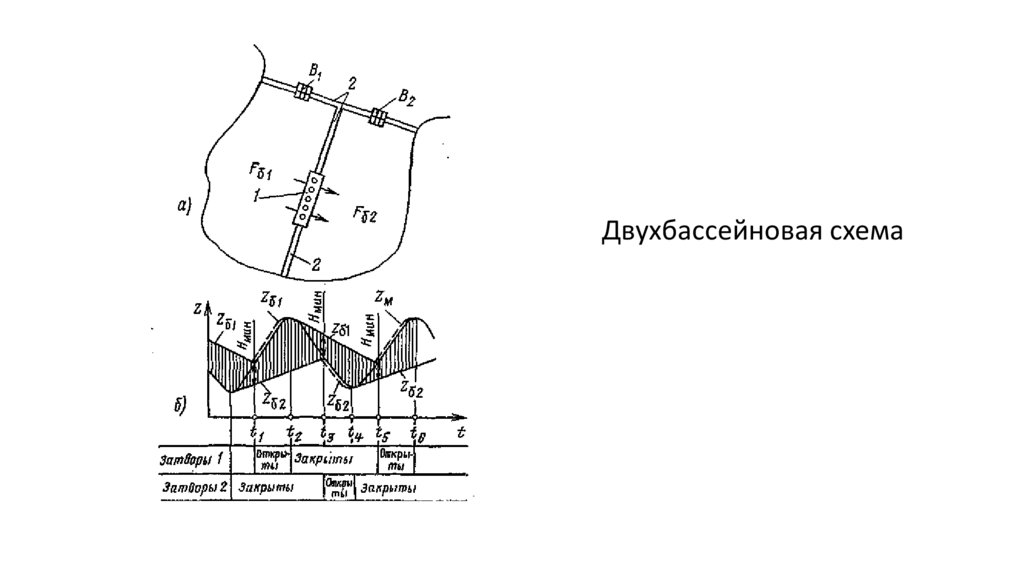

Двухбассейновая схема

22.

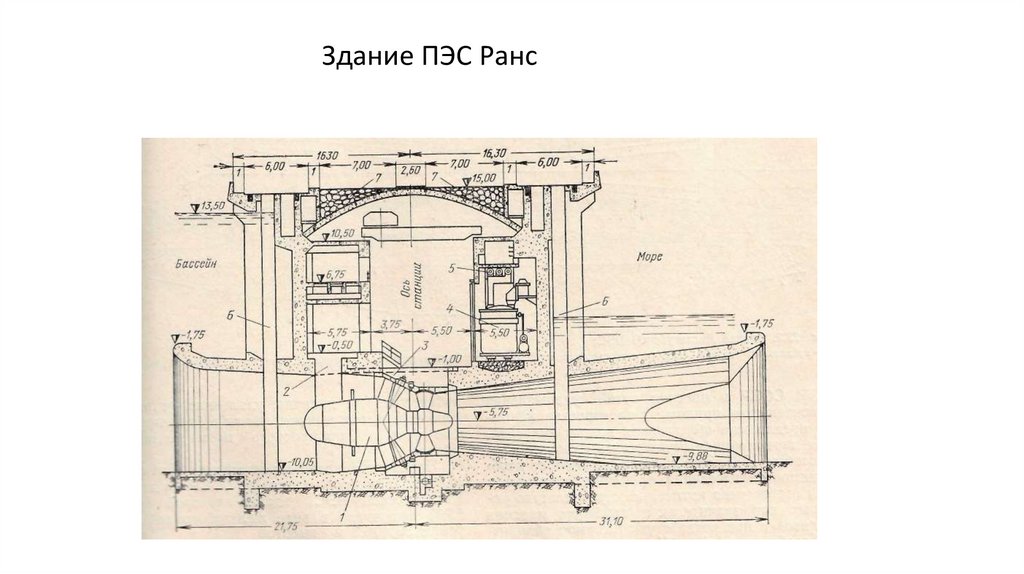

Здание ПЭС Ранс

23.

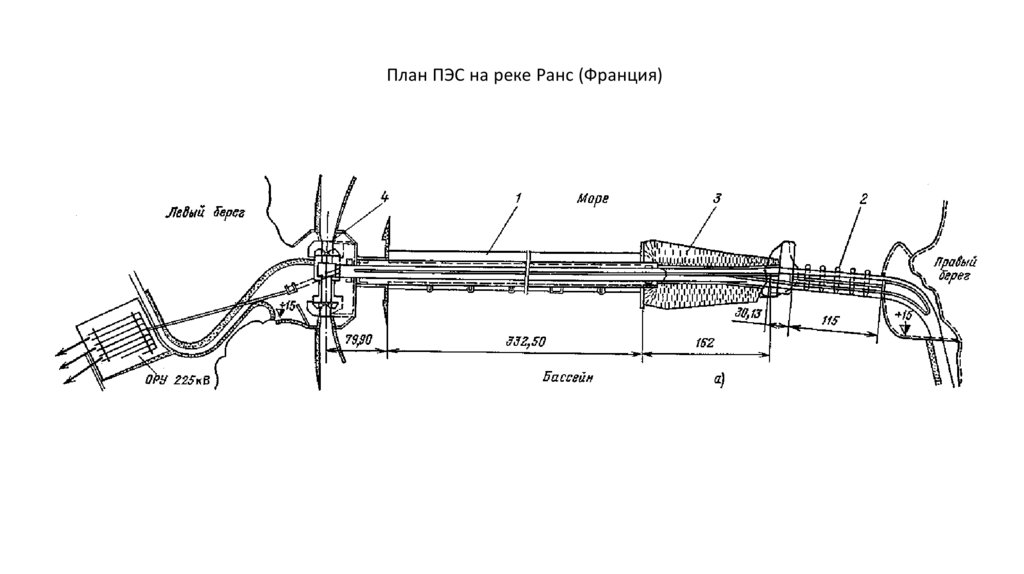

План ПЭС на реке Ранс (Франция)

24.

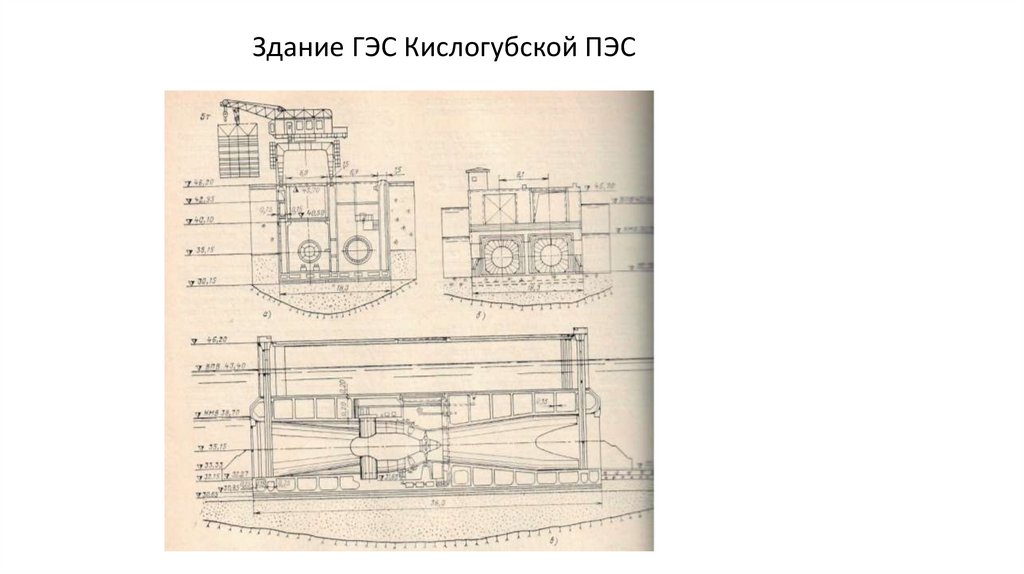

Здание ГЭС Кислогубской ПЭС

25.

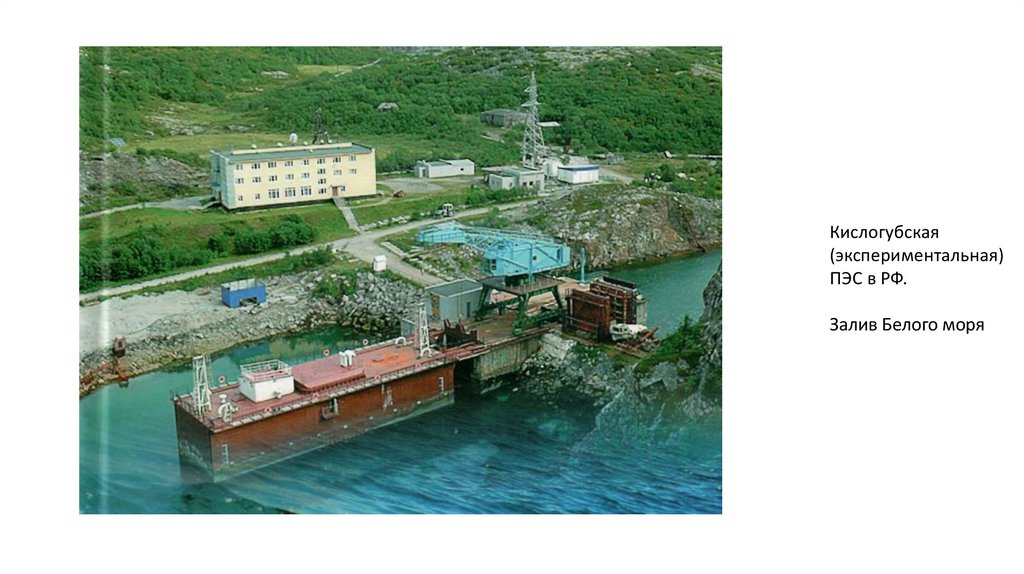

Кислогубская
(экспериментальная)
ПЭС в РФ.
Залив Белого моря

26.

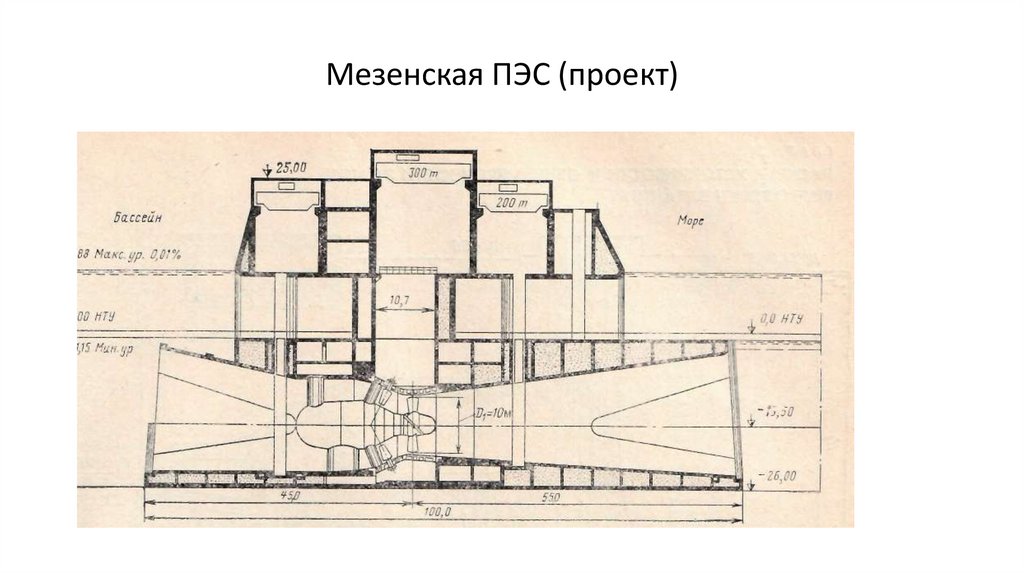

Мезенская ПЭС (проект)
