Задание по мдк

1.

ЗАДАНИЕ по МДК.

2.

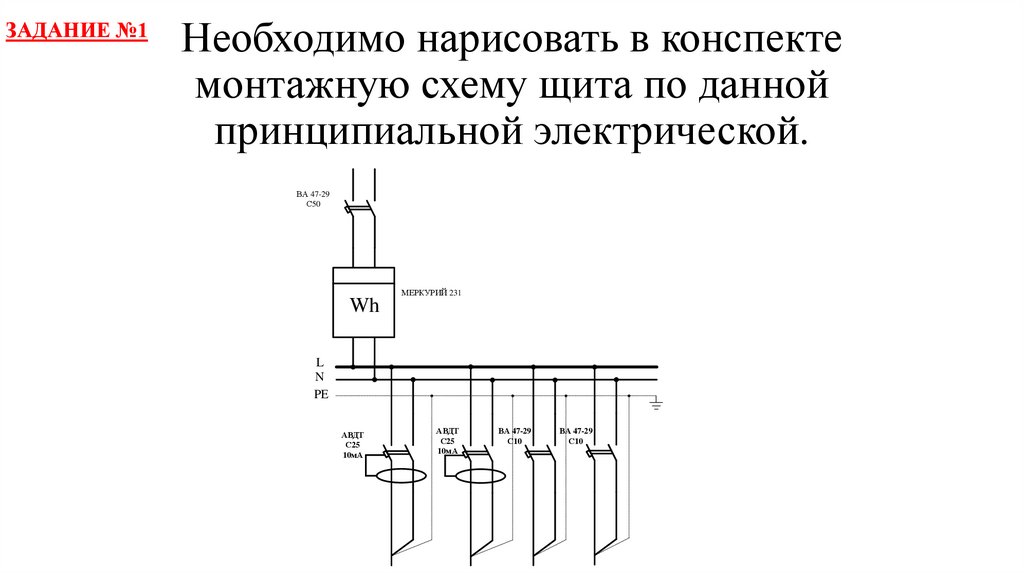

ЗАДАНИЕ №1
Необходимо нарисовать в конспекте
монтажную схему щита по данной
принципиальной электрической.
ВА 47-29
С50
МЕРКУРИЙ 231
Wh
L
N
PE
АВДТ
С25
10мА
АВДТ
С25
10мА
ВА 47-29
С10
ВА 47-29
С10

3.

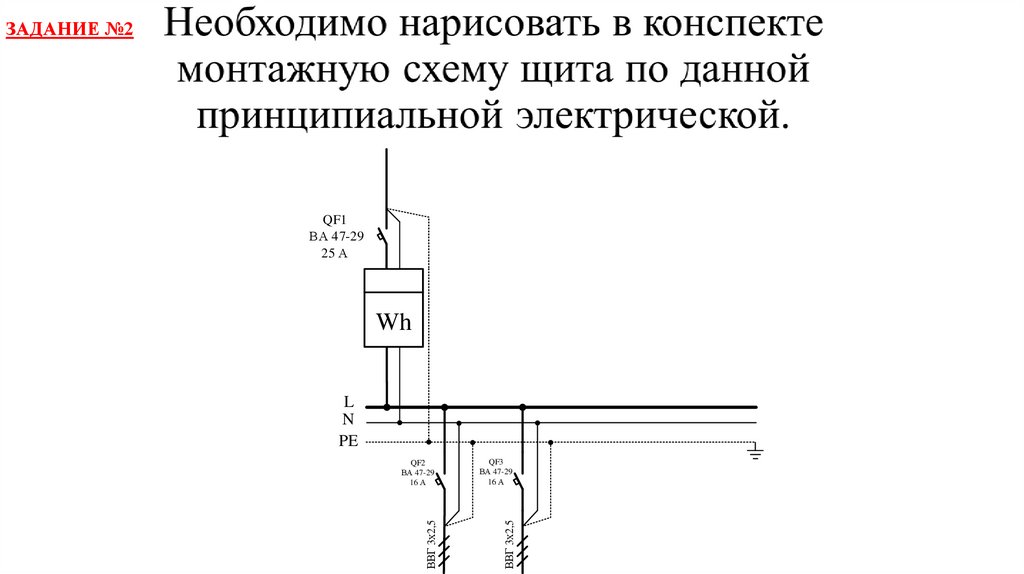

ЗАДАНИЕ №2
QF1
ВА 47-29
25 А
Wh
L
N
PE
QF3
ВА 47-29
16 А
ВВГ 3х2,5
ВВГ 3х2,5
QF2
ВА 47-29
16 А

4.

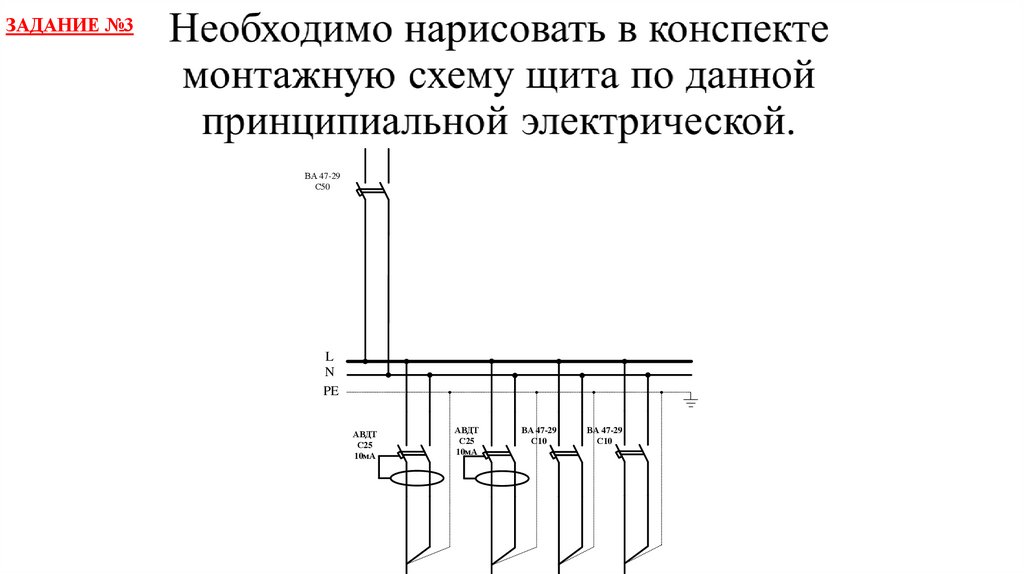

ЗАДАНИЕ №3
ВА 47-29
С50
L
N
PE
АВДТ
С25
10мА
АВДТ
С25
10мА
ВА 47-29
С10
ВА 47-29
С10

5.

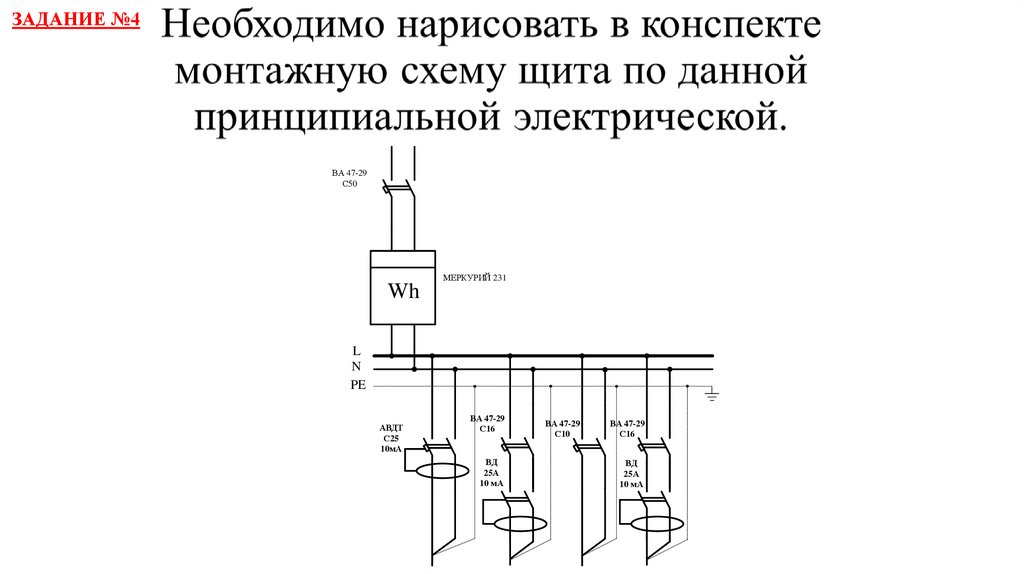

ЗАДАНИЕ №4
ВА 47-29
С50
МЕРКУРИЙ 231
Wh
L
N
PE
АВДТ
С25
10мА
ВА 47-29
С16
ВД
25А
10 мА
ВА 47-29
С10
ВА 47-29
С16
ВД
25А
10 мА

6.

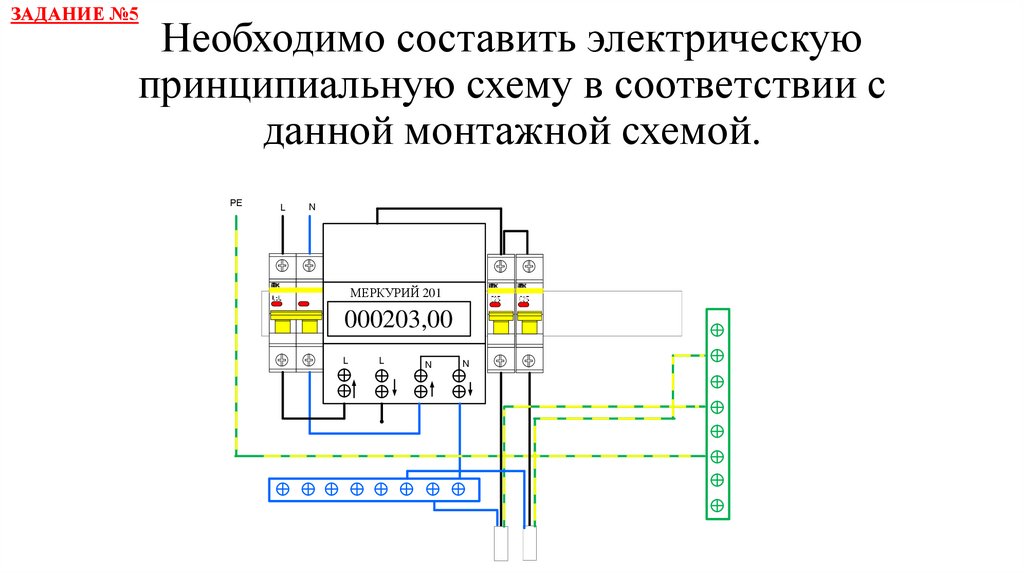

ЗАДАНИЕ №5
Необходимо составить электрическую
принципиальную схему в соответствии с
данной монтажной схемой.
PE
L
N
МЕРКУРИЙ 201
000203,00
L
L
N
N
