Построение видов предмета

1.

Построение видов
предмета
дисциплина «Инженерная графика»
Разработчик: ст. преп. каф. МИГ Пахарева И.В.
Footer Text
12/22/2020
1

2.

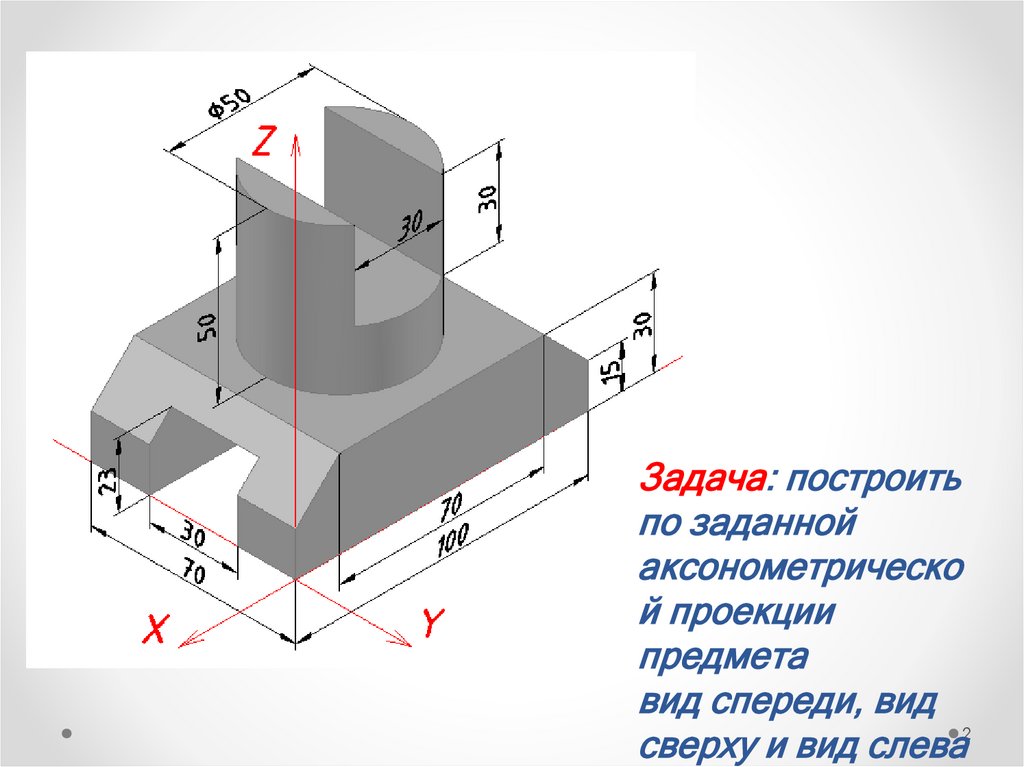

Задача: построить
по заданной
аксонометрическо
й проекции
предмета
вид спереди, вид
сверху и вид слева2

3.

3

4.

4

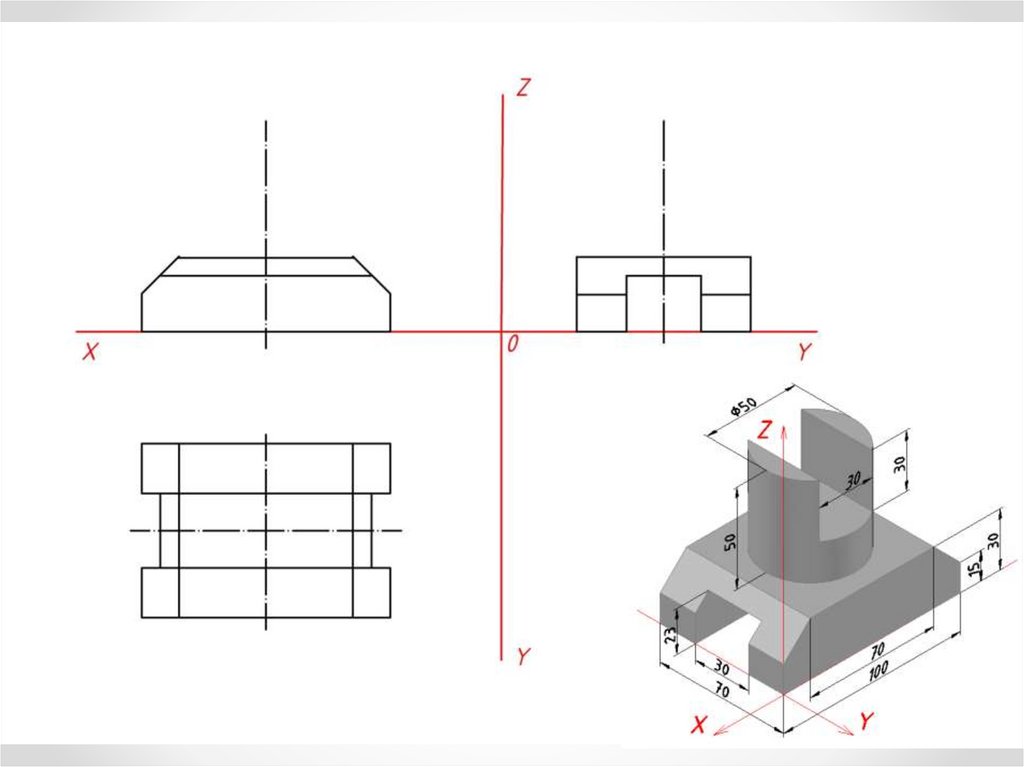

5.

5

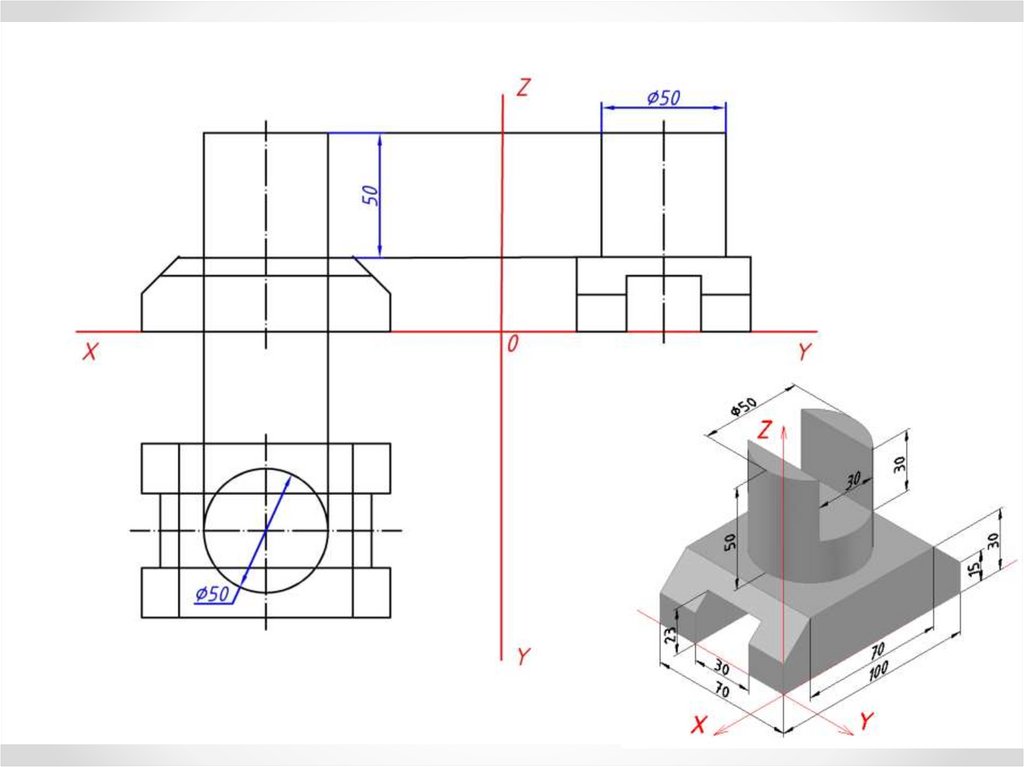

6.

6

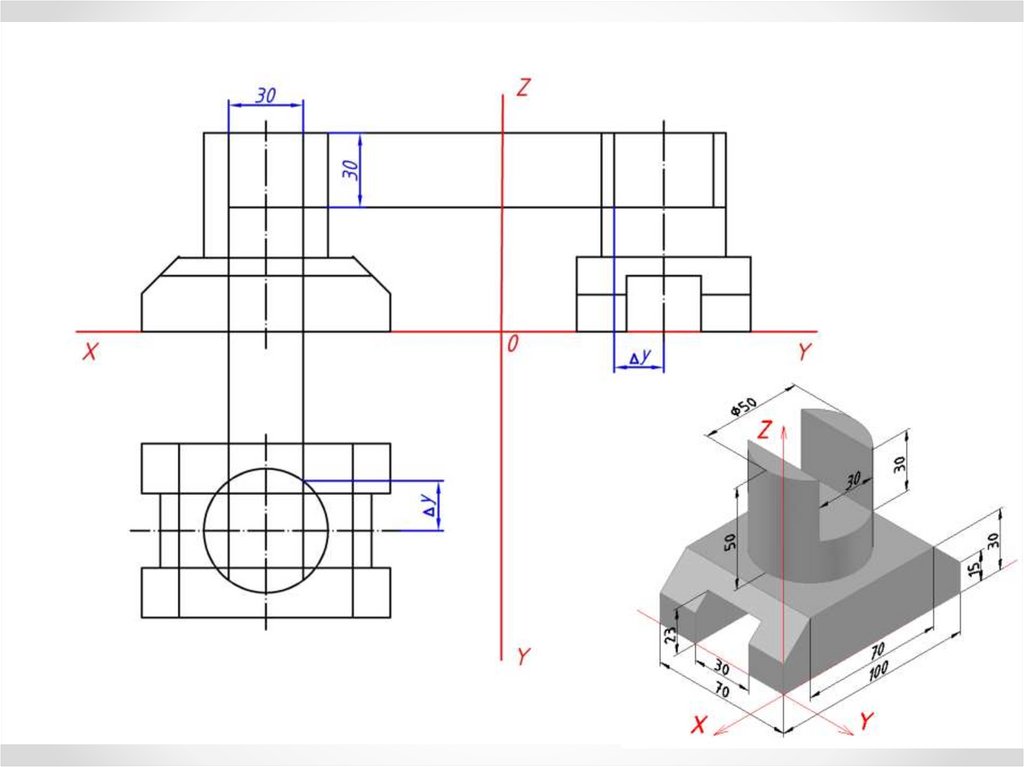

7.

7

8.

8

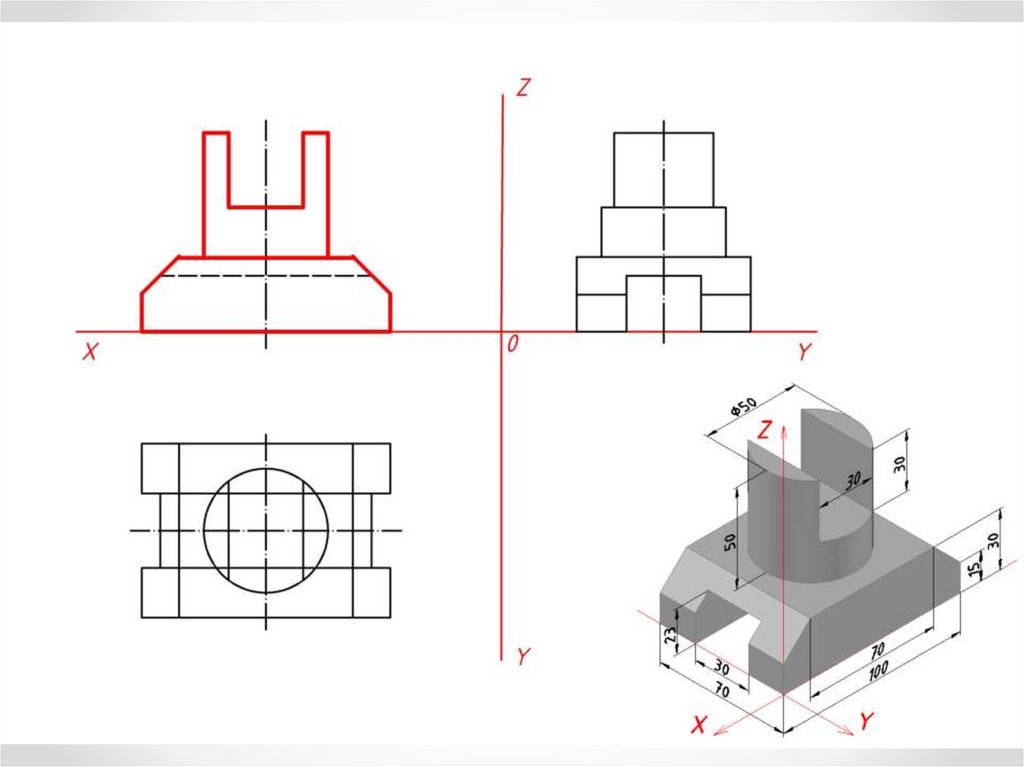

9.

9

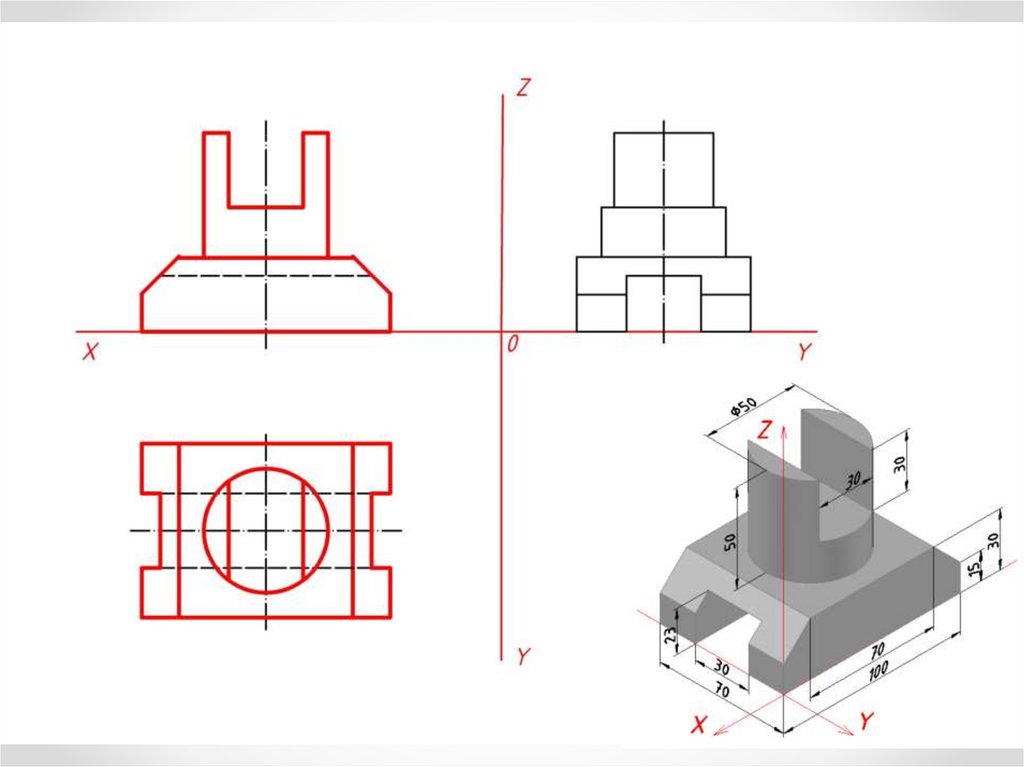

10.

10

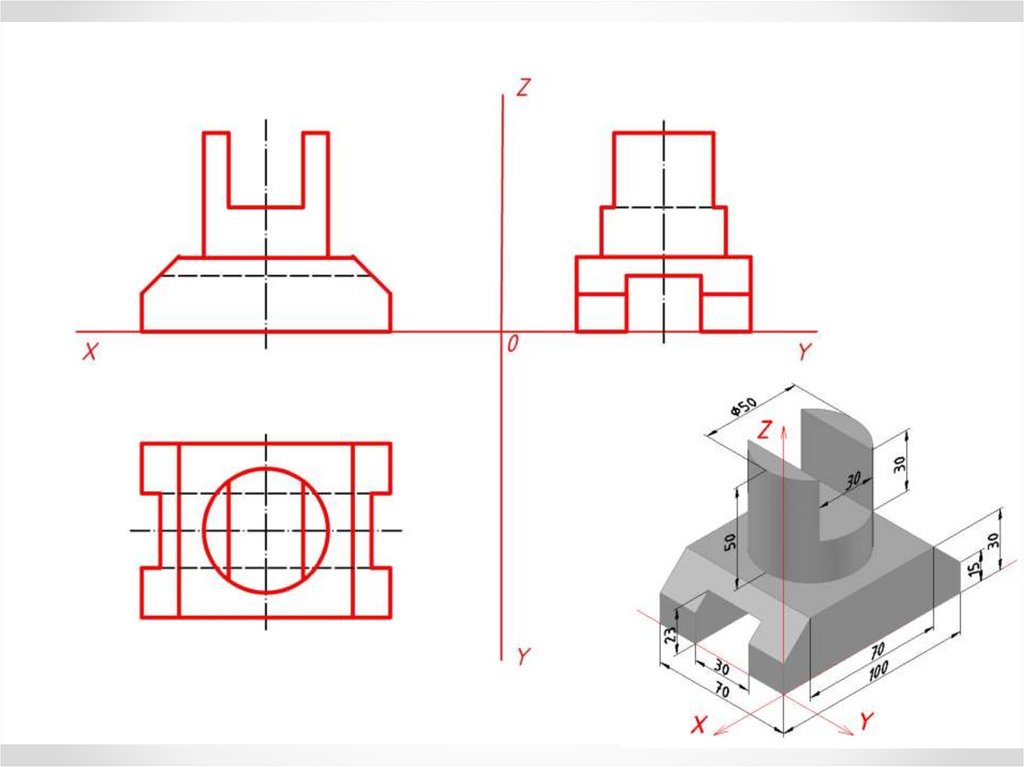

11.

11

12.

12

13.

Спасибо за внимание!
13
