Панель инструментов в Компас-(2D). Практика 1

1.

Панель инструментов в КОМПАС (2D)

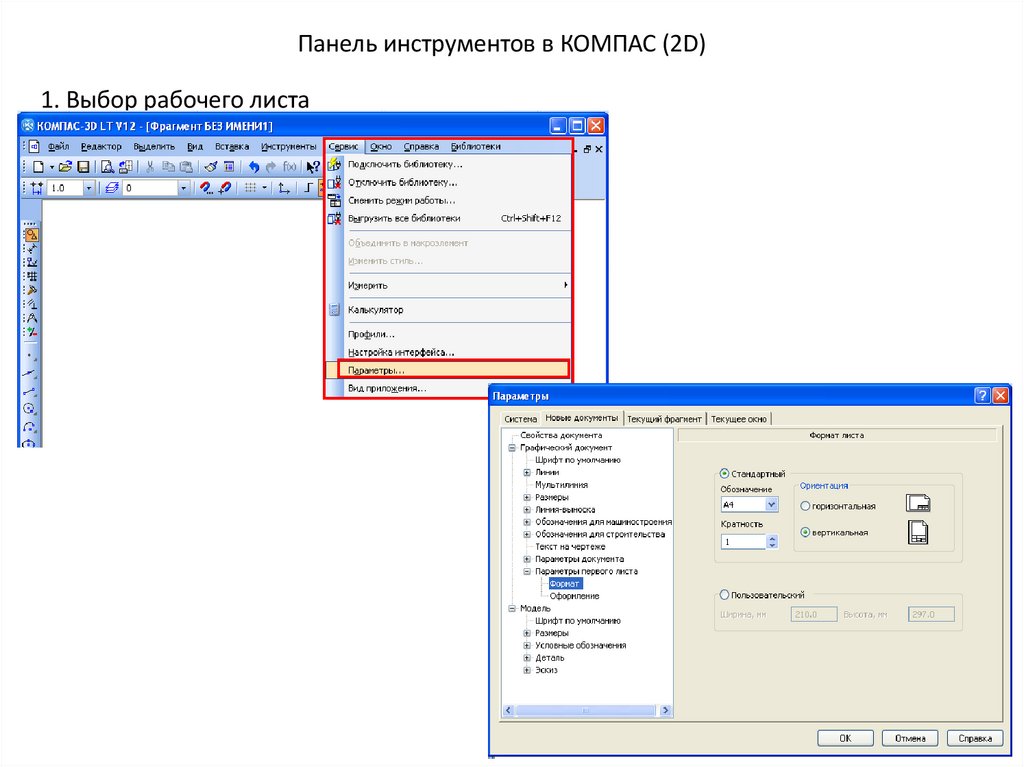

1. Выбор рабочего листа
Компактная панель
инструментов
Графическое окно

2.

Панель инструментов в КОМПАС (2D)
1. Выбор рабочего листа

3.

Панель инструментов в КОМПАС (2D)
1. Выбор рабочего листа

4.

Панель инструментов в КОМПАС (2D)

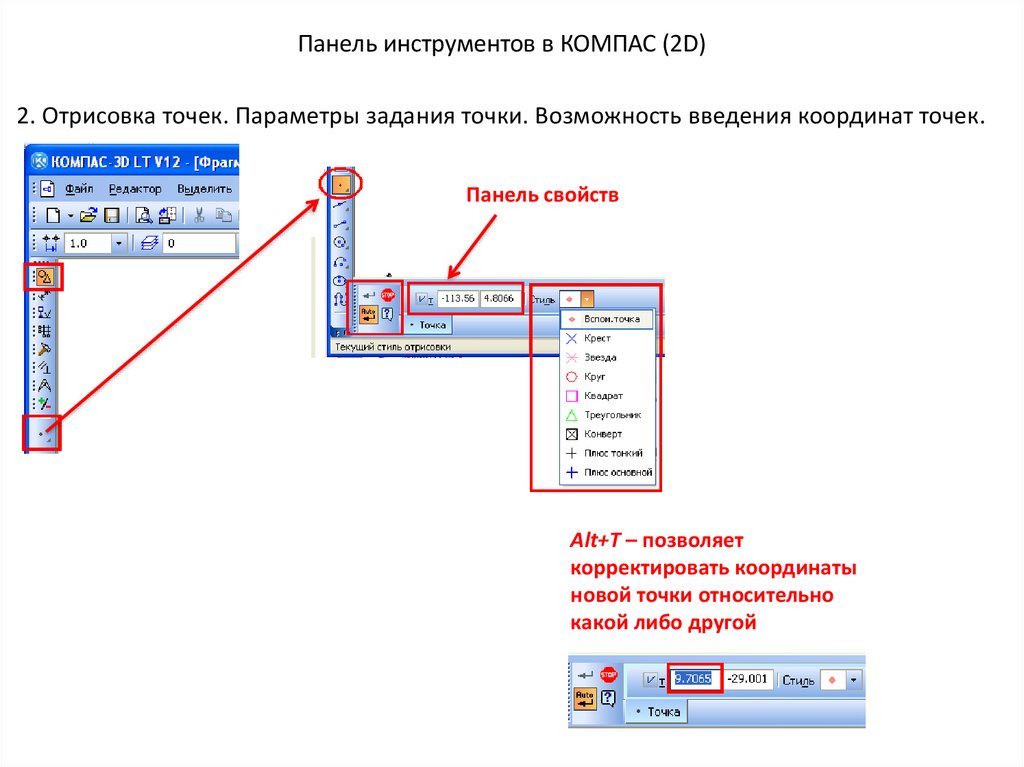

2. Отрисовка точек. Параметры задания точки. Возможность введения координат точек.
Панель свойств
Alt+Т – позволяет
корректировать координаты
новой точки относительно
какой либо другой

5.

Панель инструментов в КОМПАС (2D)
3. Отрисовка вспомогательных линий. Параметры задания вспомогательных линий.

6.

Панель инструментов в КОМПАС (2D)

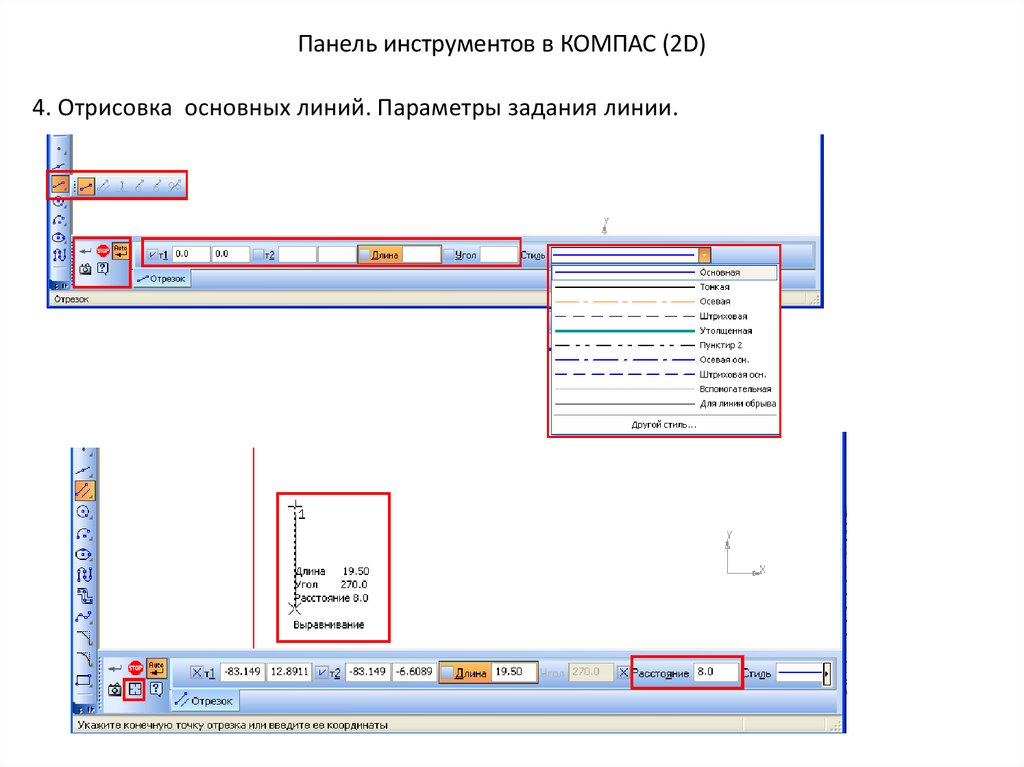

4. Отрисовка основных линий. Параметры задания линии.

7.

Панель инструментов в КОМПАС (2D)

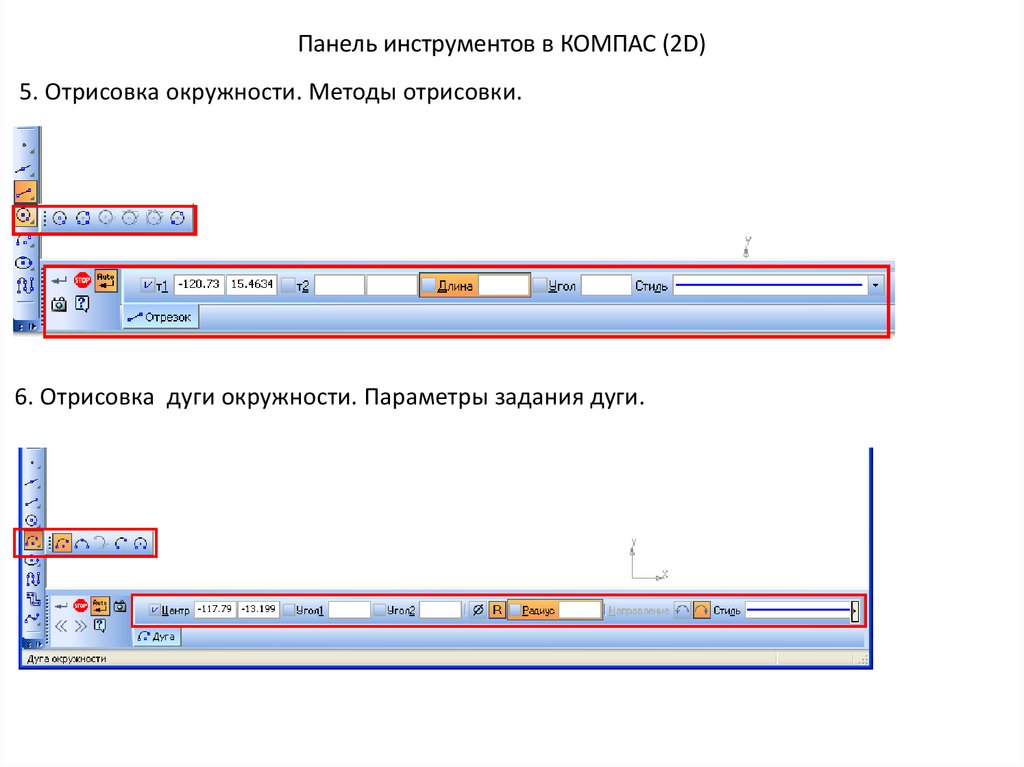

5. Отрисовка окружности. Методы отрисовки.
6. Отрисовка дуги окружности. Параметры задания дуги.

8.

Панель инструментов в КОМПАС (2D)

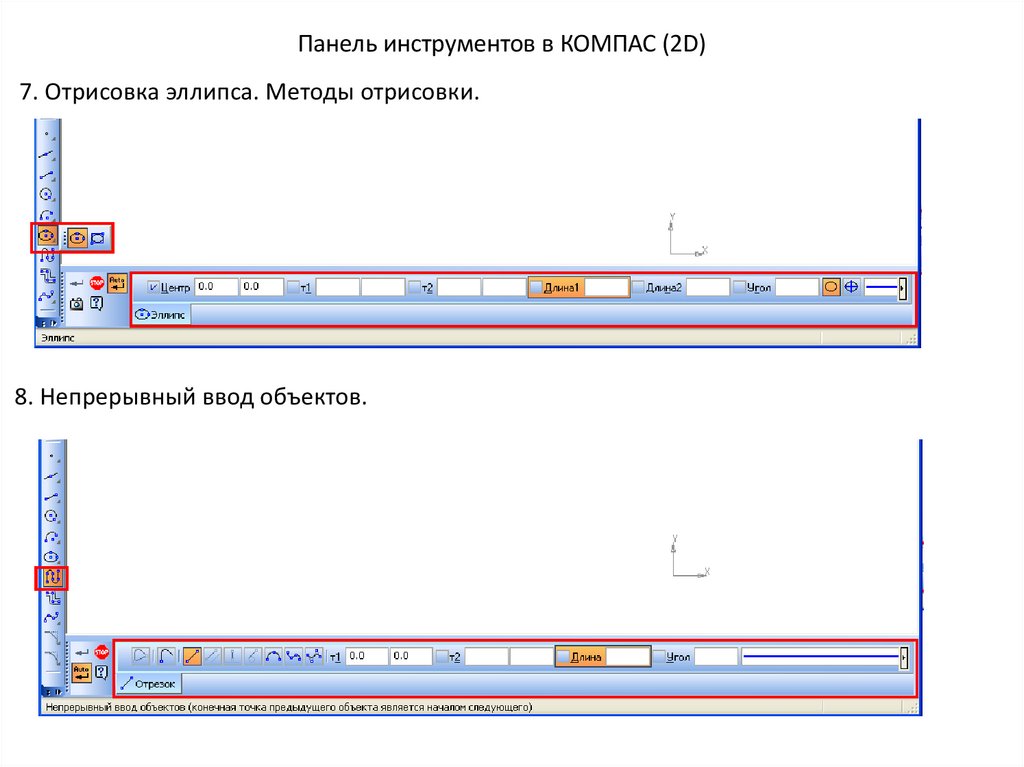

7. Отрисовка эллипса. Методы отрисовки.
8. Непрерывный ввод объектов.

9.

Панель инструментов в КОМПАС (2D)
9. Мультилиния.
10. Фаска. Основные параметры задания фаски.

10.

Панель инструментов в КОМПАС (2D)
11. Скругление. Основные параметры скругления.
12. Прямоугольник. Параметры задания.
13. Эквидистанта кривой.

11.

Панель инструментов в КОМПАС (2D)
14. Штриховка.

12.

Панель инструментов в КОМПАС (2D)
15. Задание размеров.

13.

Панель инструментов в КОМПАС (2D)
16. Редактирование объектов. Сдвиг.

14.

Панель инструментов в КОМПАС (2D)

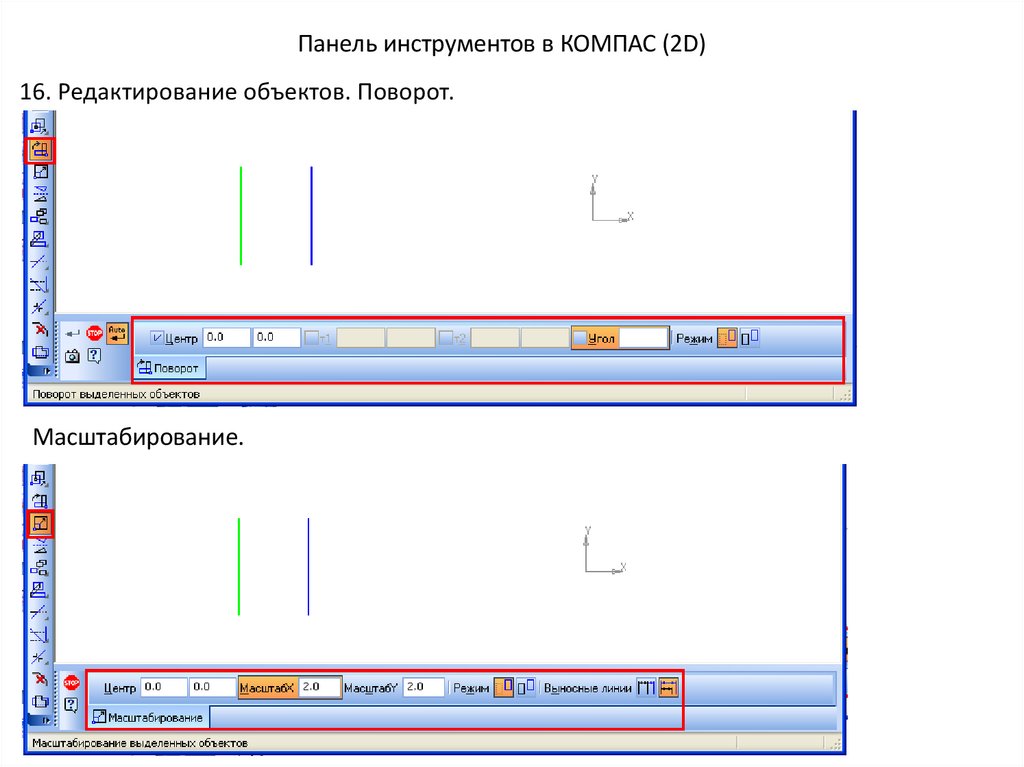

16. Редактирование объектов. Поворот.
Масштабирование.

15.

Панель инструментов в КОМПАС (2D)

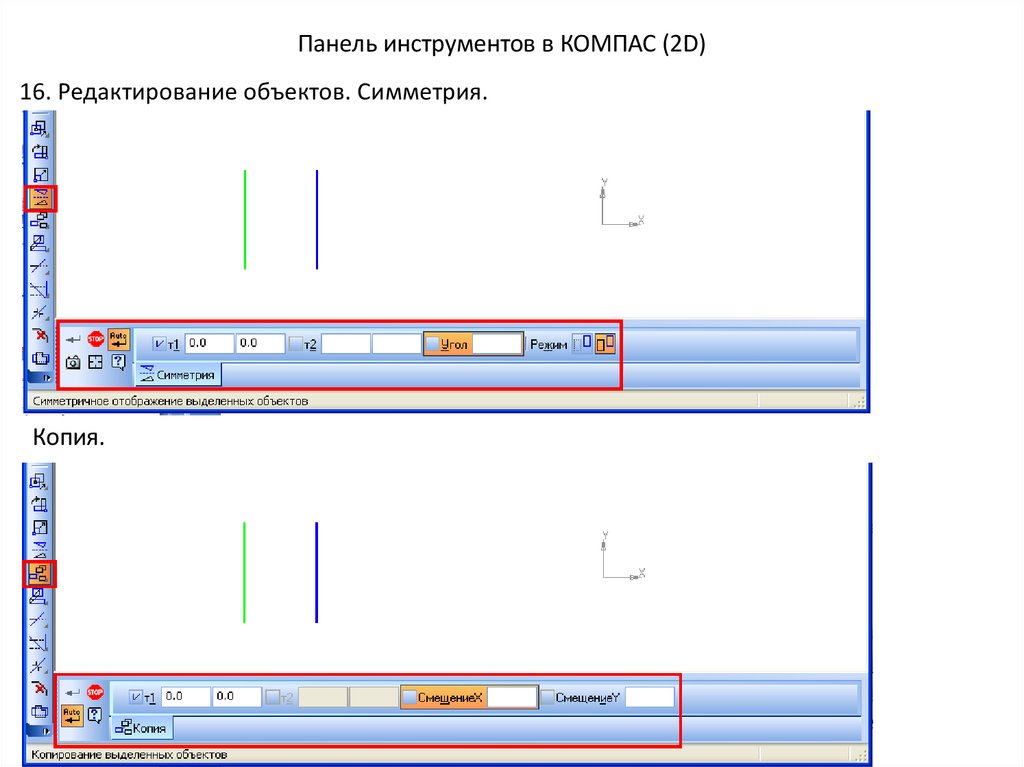

16. Редактирование объектов. Симметрия.
Копия.

16.

Панель инструментов в КОМПАС (2D)

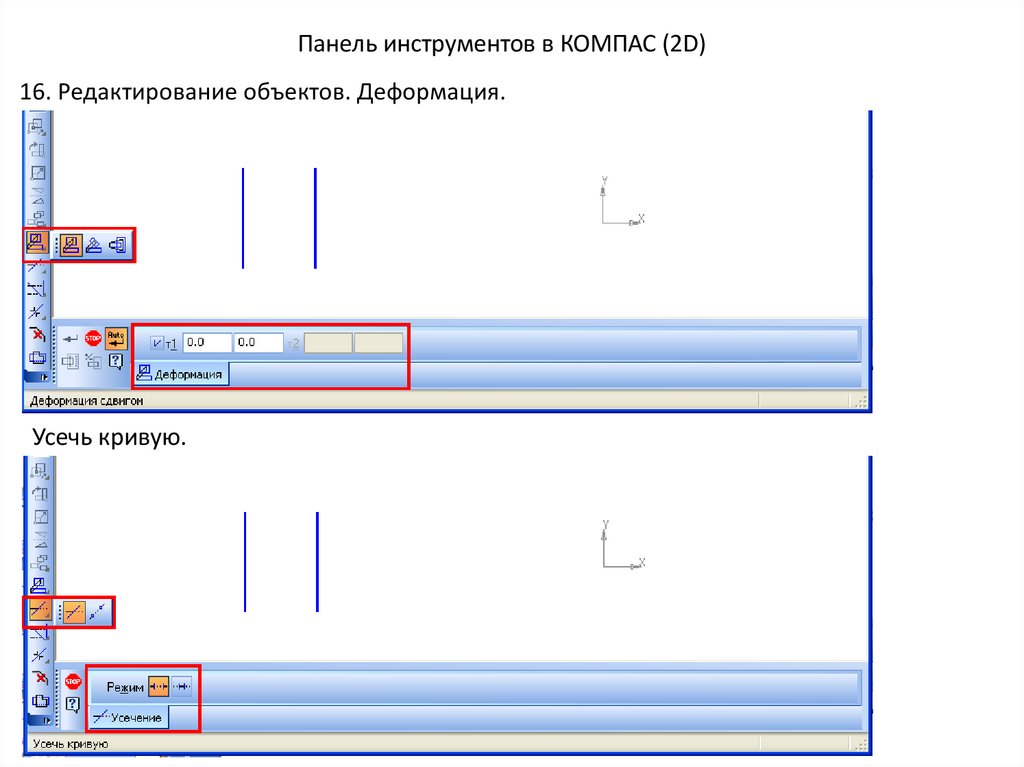

16. Редактирование объектов. Деформация.
Усечь кривую.

17.

Панель инструментов в КОМПАС (2D)

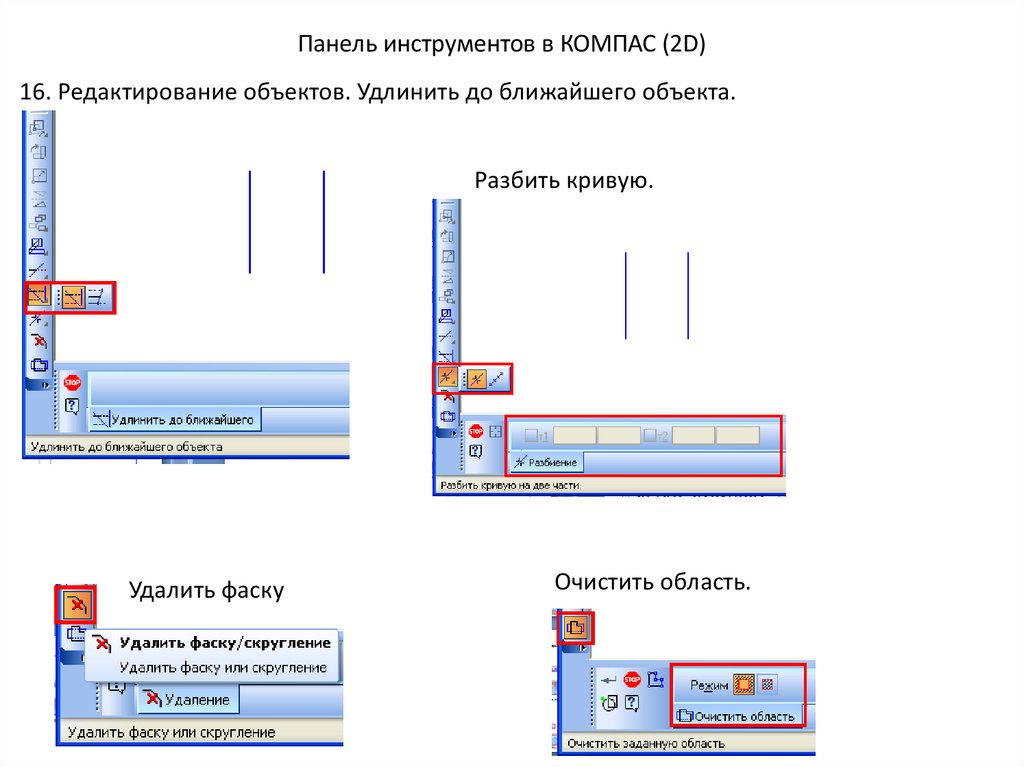

16. Редактирование объектов. Удлинить до ближайшего объекта.
Разбить кривую.
Удалить фаску
Очистить область.

18.

Задания в КОМПАС (2D)
1. Создайте окружность диаметром 38мм. Примените штриховку. Проставьте размер.
2. Создайте элемент детали. Проставьте размеры, укажите фаску.

19.

Задания в КОМПАС (2D)
3. Подгрузите конструкторскую
библиотеку.
Выберите болт диаметром 18мм,
длинной 55м.
Создайте его чертеж в двух видах:
сбоку и снизу.
Проставьте размеры.
4. Создайте элемент таблицы.

20.

Задания в КОМПАС (2D)
5.
