Разъёмные крепёжные резьбовые соединения

1. Тема урока:

Разъёмные крепёжные
резьбовые соединения

2. Виды резьбовых крепёжных соединений

Болтовое соединение
Винтовое соединение
Шпилечное соединение

3. Крепёжная метрическая резьба

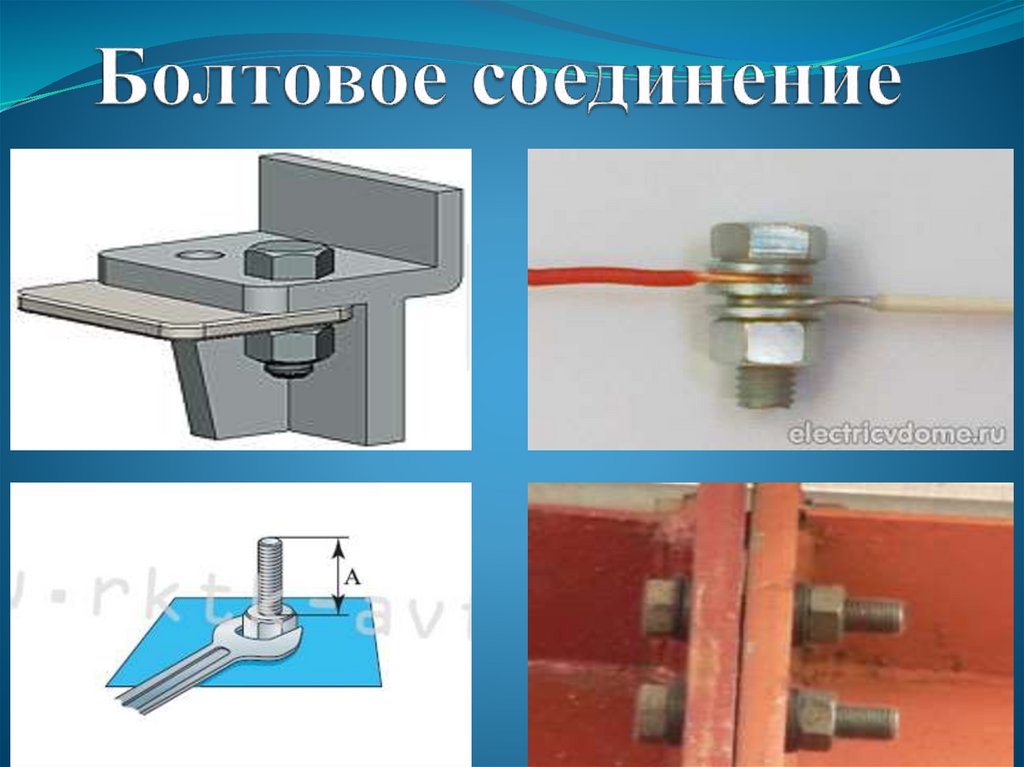

4. Болтовое соединение

5. Детали болтового соединения

6.

7. Элементы болта

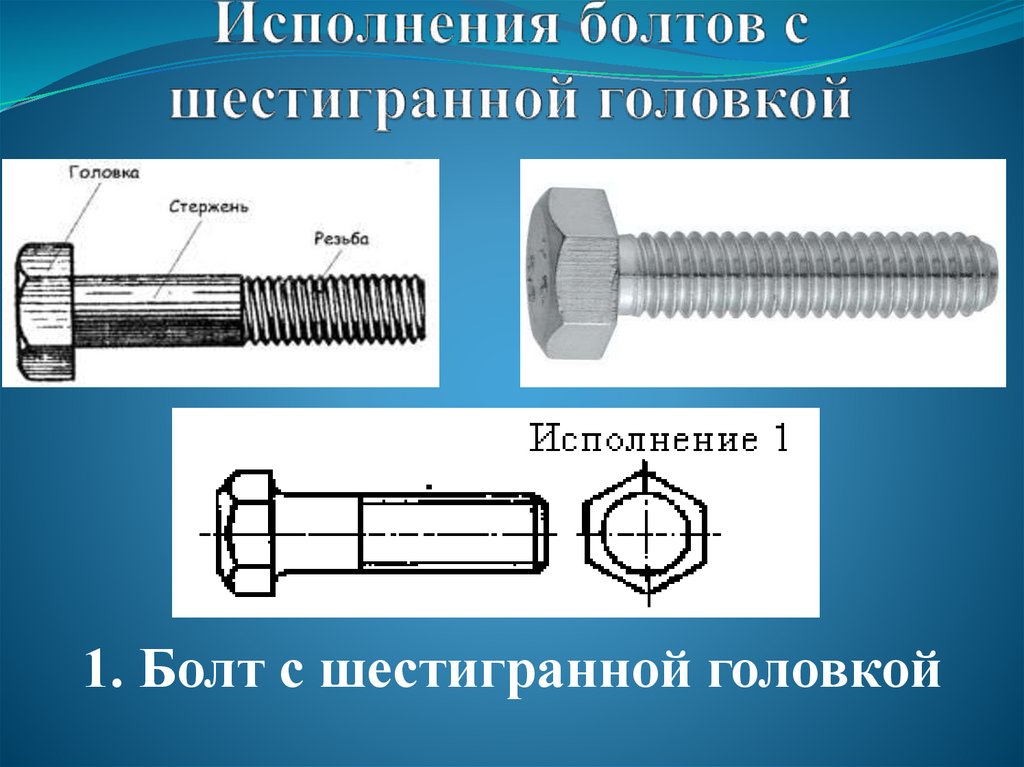

8. Исполнения болтов с шестигранной головкой

1. Болт с шестигранной головкой

9.

2. Болт с
отверстием в
стержне под
шплинт

10. Гайки: прорезная и корончатая Шплинты

11.

3. Болт с двумя отверстиями в головке для
стопорения группы болтов с помощью
проволоки

12. Стопорения группы болтов с помощью проволоки

13. Гайка – изделие с резьбовым отверстием для навинчивания на болт, винт, шпильку или другую деталь

14. Виды гаек

Шестигранная
Шестигранная
прорезная
Шестигранная
корончатая

15.

Гайка – барашек
Круглая шлицевая гайка

16. Круглые гайки с накаткой

17. Рожковые гаечные ключи

18. Разводной гаечный ключ

19. Накидной гаечный ключ

20. Комбинированный гаечный ключ

21. Торцевой ключ

22. Набор торцовых головок и гаечных ключей

23. Трубчатый гаечный ключ

24. Исполнение гаек

25. Шайба – цельная или разрезанная пластинка с круглым отверстием, предназначенная для установки под гайку, головку болта или

26. Назначение шайб: 1. Предохранять поверхность детали от смятия и задиров 2. Равномерно распределять усилие на соединяемые детали

27. Соединение со стопорной шайбой

28. Шайба стопорная многолапчатая

29. Гроверная шайба

Основное предназначение крепёжной детали –
предотвращение самопроизвольного откручивания деталей
разъёмного соединения под воздействием динамических
(циклических или ударных) нагрузок в процессе
эксплуатации готовых изделий. Для этой цели гроверы
подкладывают под головки винтов, болтов или между
накручиваемой на них гайкой и плоской шайбой.
