Технологическая оснастка для токарных и круглошлифовальных станков

1. Технологическая оснастка для токарных и круглошлифовальных станков

Невращающиеся центра
Жесткие центра
Плавающий (подпружиненный) передний
центр.

2.

Вращающиеся центра

3.

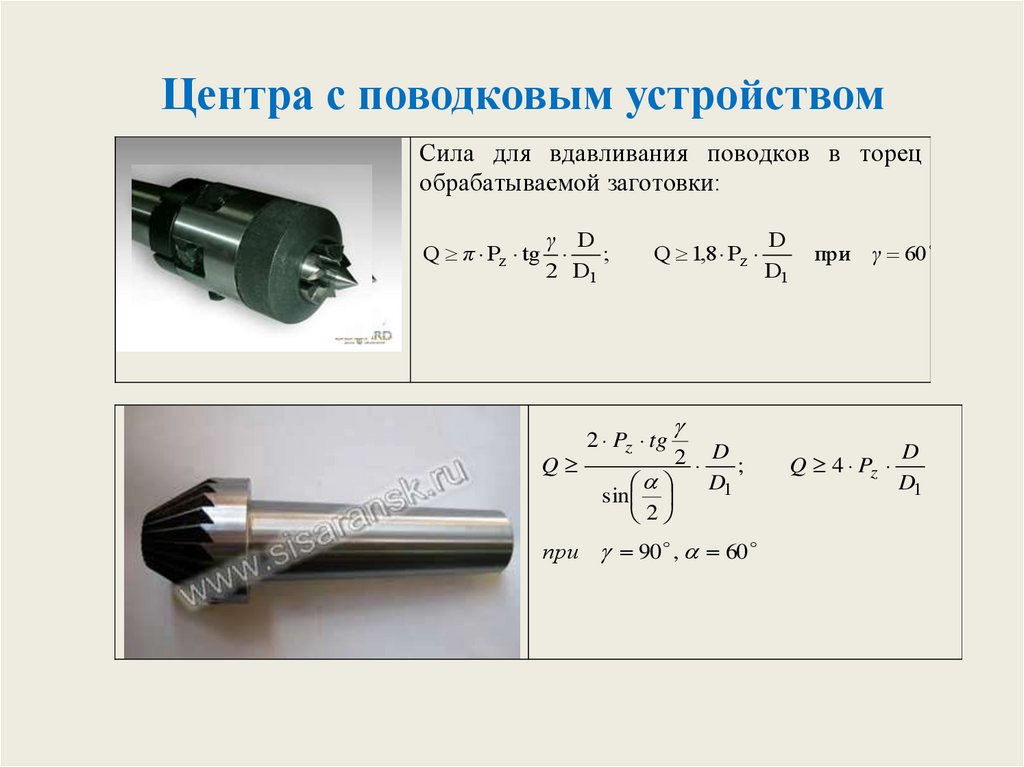

Центра с поводковым устройством
Сила для вдавливания поводков в торец
обрабатываемой заготовки:
γ D
Q π Pz tg
;
2 D1
Q
Q 1,8 Pz
2 Pz tg
D
D1
при γ 60
2 D;
D1
sin
2
при 90 , 60
Q 4 Pz
D
D1

4.

Самозажимные поводковые патроны

5.

Универсальные самоцентрирующиеся
спирально-реечные патроны

6.

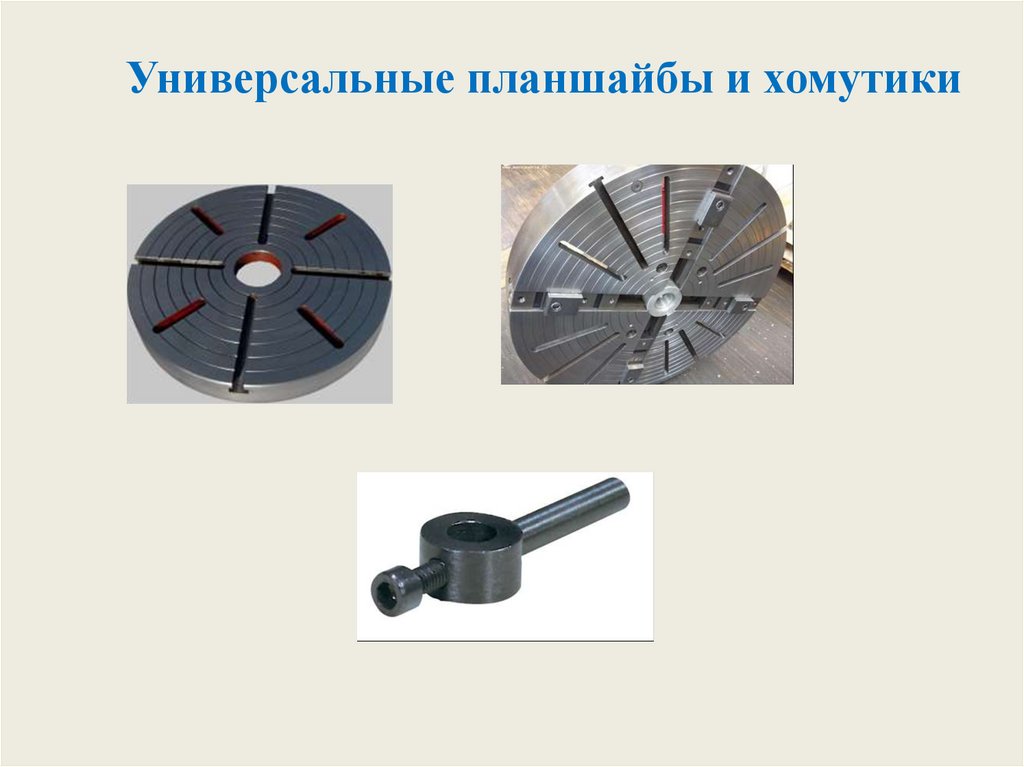

Универсальные планшайбы и хомутики

7.

Патроны с механизированным приводом
Клиновой
механизированный
патрон
Клино -реечный
механизированный
патрон
Прижимной
механизированный
патрон

8.

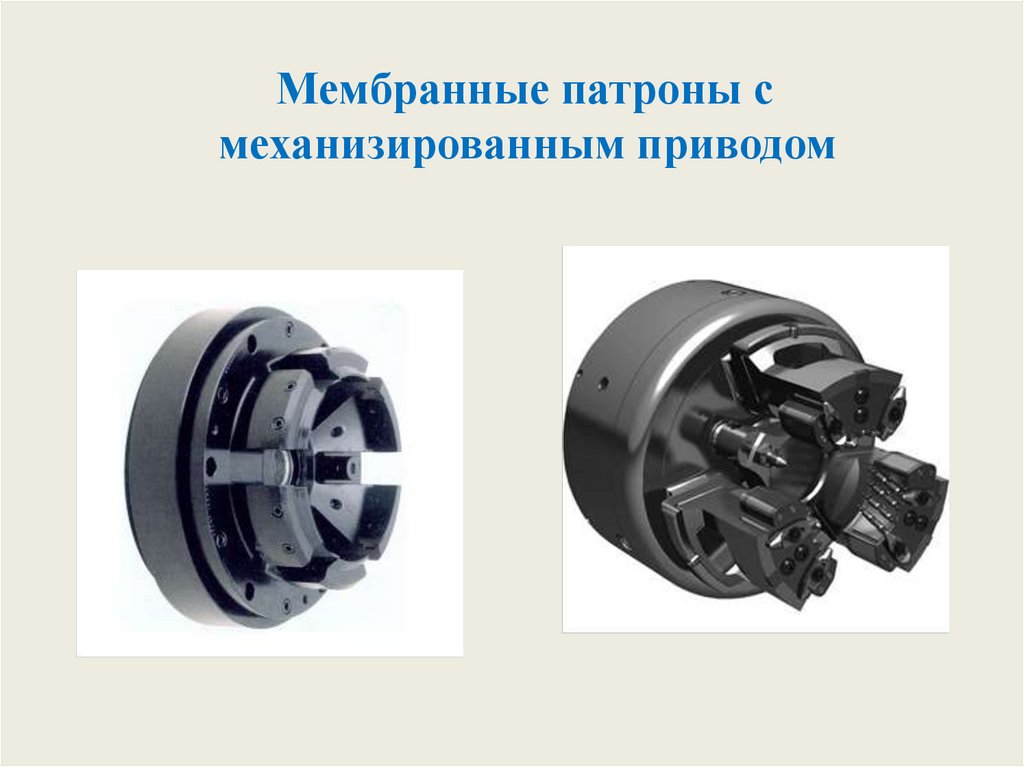

Мембранные патроны с
механизированным приводом

9.

Магнитные и электромагнитные патроны
Электромагнитные патроны
Патрон с постоянным
магнитом

10.

Люнеты
Подвижный самоцентрирующийся
люнет с приводом от гидравлики

11.

Цанговые патроны и разжимные оправки
с механизированным приводом
