‫هو العلم الذى يبحث فى خواص وسلوك وأداء التربة كمادة انشاء وتأسيس

1.

‫بسم هللا الرحمن الرحيم‬
‫علَّ ْمتَنَا ِإنَّ َك أ َ ْنتَ ا ْلعَ ِلي ُم‬
‫س ْب َحانَ َك ال ِع ْل َم لَنَا ِإالَّ َما َ‬
‫قَالُوا ُ‬
‫ا ْل َح ِكي ُم‬
‫(البقرة‪:‬االية ‪) 32‬‬

2.

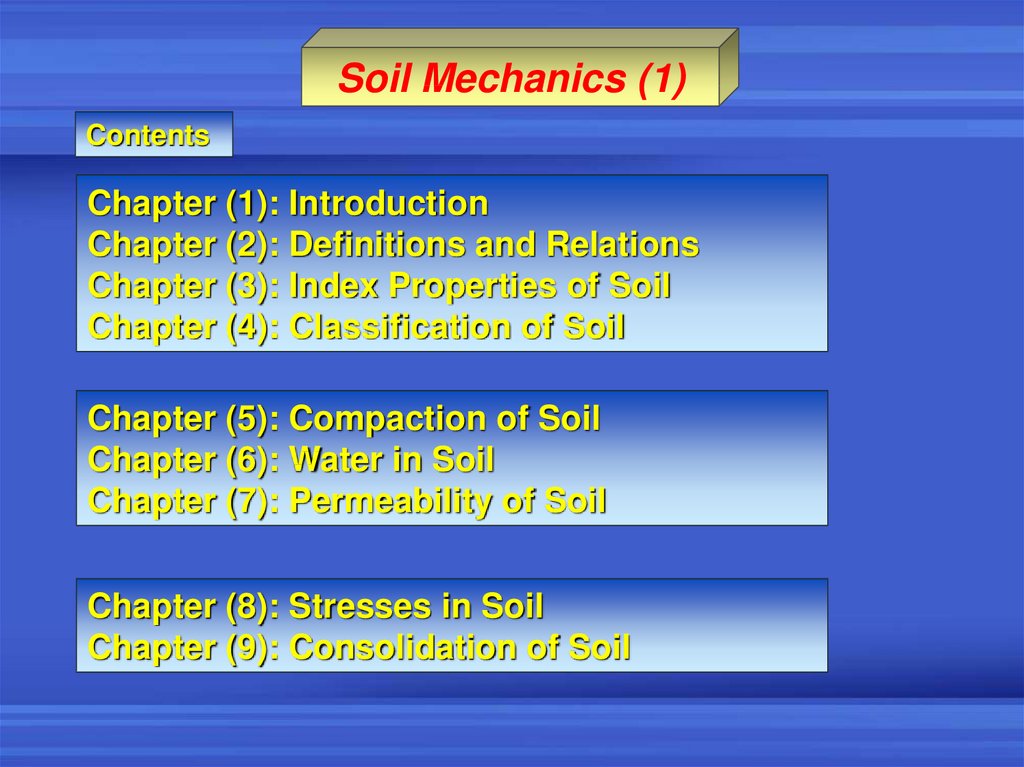

Soil Mechanics (1)
Contents
Chapter (1): Introduction
Chapter (2): Definitions and Relations
Chapter (3): Index Properties of Soil
Chapter (4): Classification of Soil
Chapter (5): Compaction of Soil
Chapter (6): Water in Soil
Chapter (7): Permeability of Soil
Chapter (8): Stresses in Soil
Chapter (9): Consolidation of Soil

3.

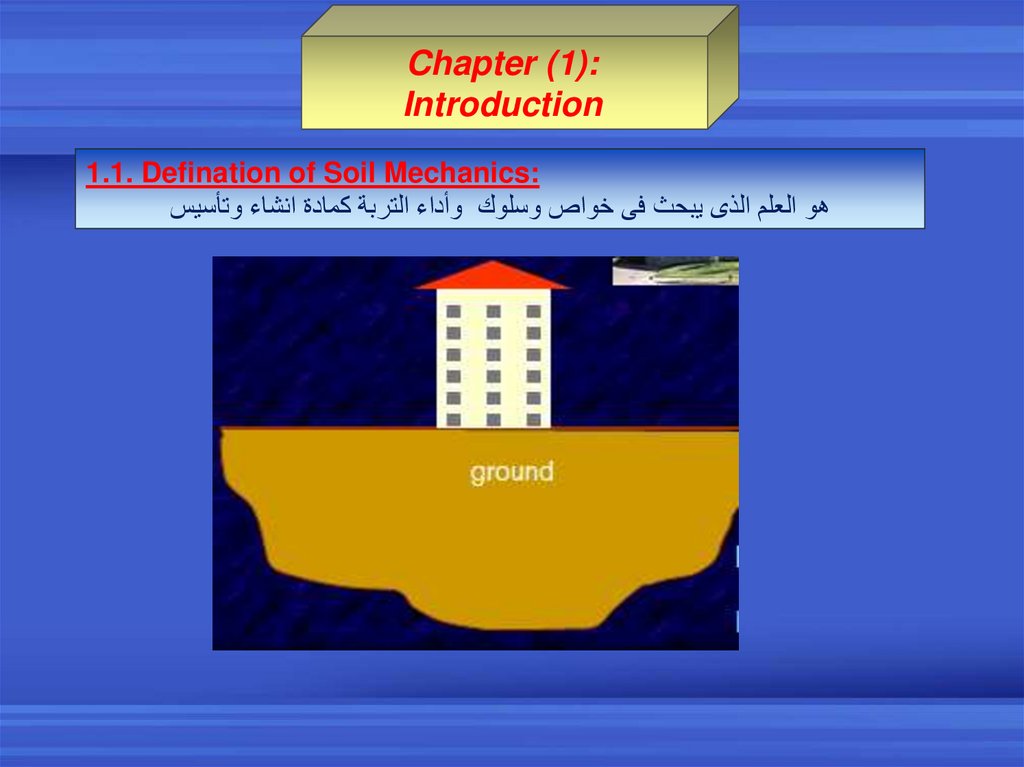

‫‪Chapter (1):‬‬
‫‪Introduction‬‬
‫‪1.1. Defination of Soil Mechanics:‬‬
‫هو العلم الذى يبحث فى خواص وسلوك وأداء التربة كمادة انشاء وتأسيس‬

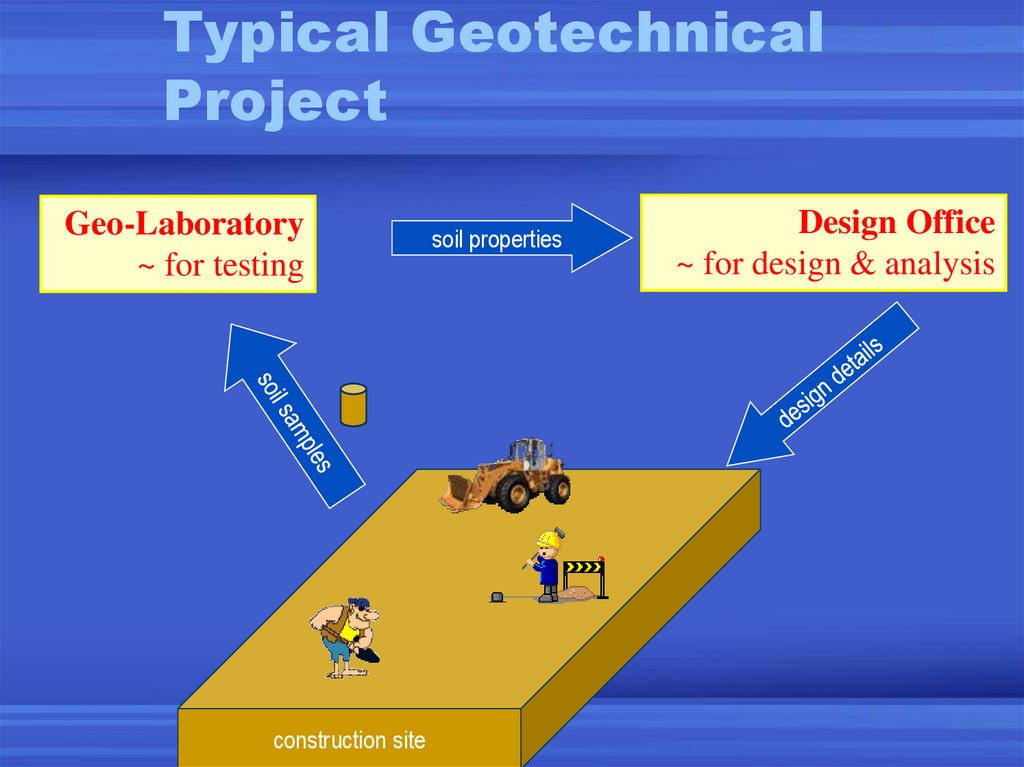

4. Typical Geotechnical Project

Geo-Laboratory
~ for testing
soil properties
4
construction site
Design Office
~ for design & analysis

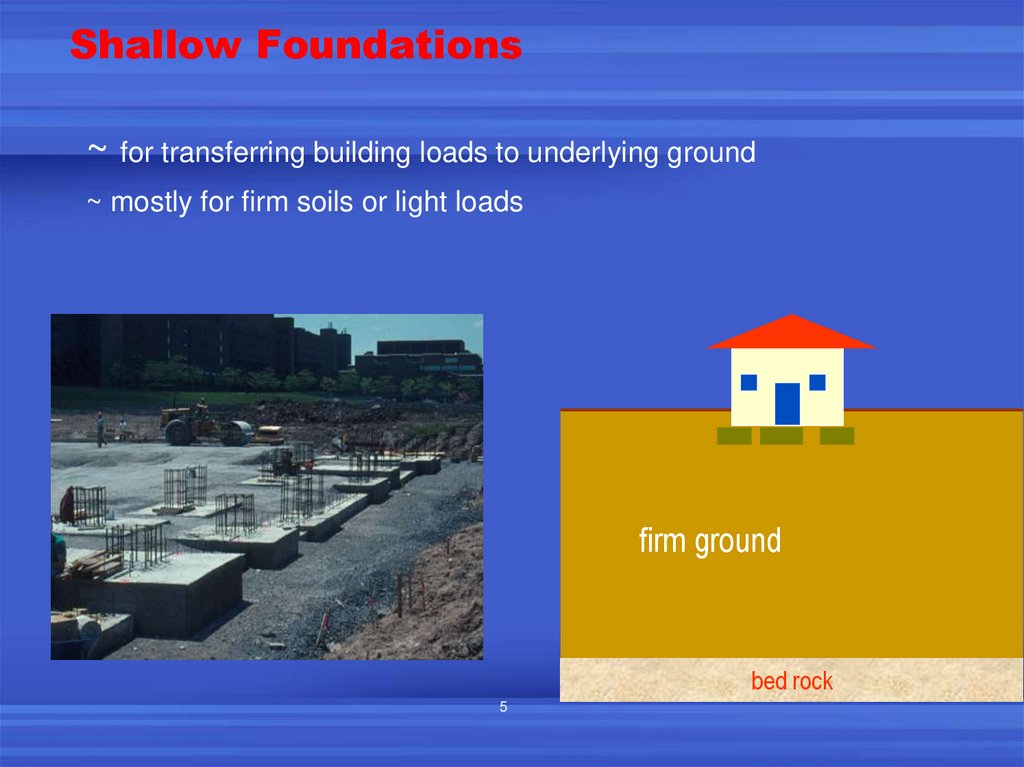

5. Shallow Foundations

~ for transferring building loads to underlying ground
~ mostly for firm soils or light loads
firm ground
bed rock
5

6. Deep Foundations

mostly for weak soils or heavy loads
weak soil
bed rock

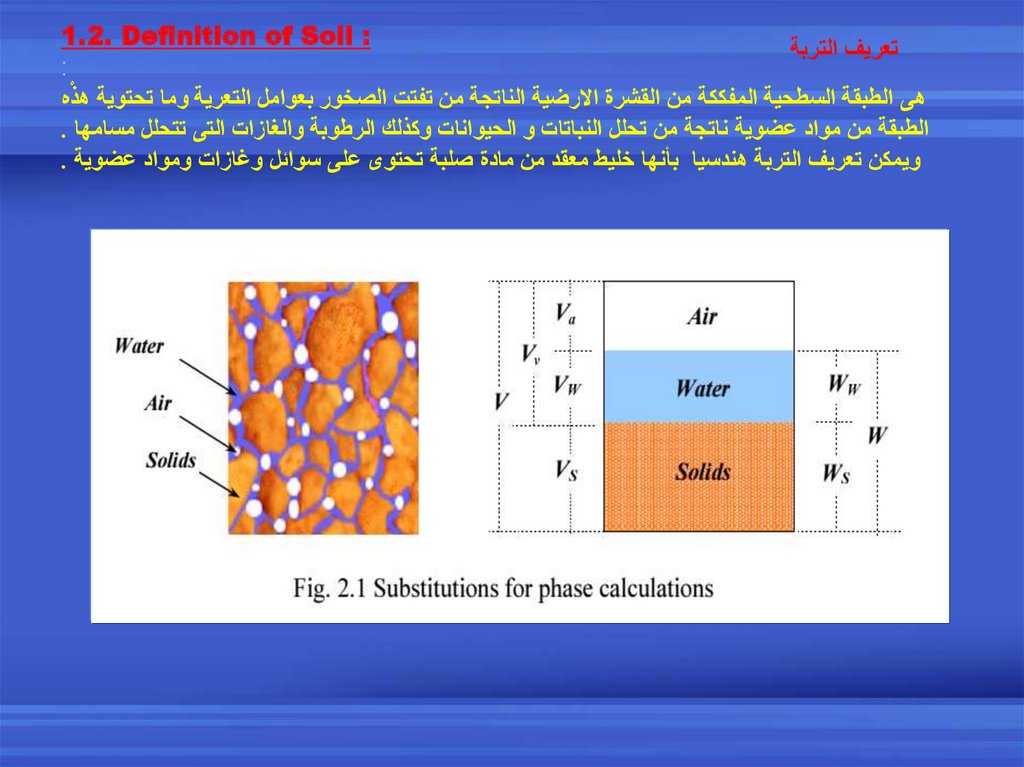

7. 1.2. Definition of Soil : : هى الطبقة السطحية المفككة من القشرة الارضية الناتجة من تفتت الصخور بعوامل التعرية وما تحتوية هذْه

‫‪1.2. Definition of Soil :‬‬
‫تعريف التربة‬
‫‪:‬‬
‫هى الطبقة السطحية المفككة من القشرة االرضية الناتجة من تفتت الصخور بعوامل التعرية وما تحتوية ه ْذه‬
‫الطبقة من مواد عضوية ناتجة من تحلل النباتات و الحيوانات وكذلك الرطوبة والغازات التى تتحلل مسامها ‪.‬‬
‫ويمكن تعريف التربة هندسيا بأنها خليط معقد من مادة صلبة تحتوى على سوائل وغازات ومواد عضوية ‪.‬‬

8. 1.3. Orgin Of Soil :

‫‪1.3. Orgin Of Soil :‬‬
‫•‬
‫عندما انفصلت االرض عن الشمس كانت كرة غازية ملتهبة ‪ ,‬ونتيجة لبعدها عن الشمس بردت وتحولت الى‬
‫كتلة من السائل الملتهب ‪ ,‬وفقدها للحرارة تحولت القشرة الخارجية الى مادة صلبة مكونة لطبقة من الصخور‬
‫النارية ‪ ,‬ونظرا للتفاوت الكبير فى درجات الحرارة بين الليل والنهار والشتاء والصيف نتيجة دوران االرض‬
‫حول نفسها وحول الشمس وما نتج عنها من تمدد وانكماش بدأت هذة القشرة فى التفتت الى كتل من االحجار ‪,‬‬
‫وبانحدار االمطار على سفوح الجبال جرفت هذة االحجار وباصطدامها ببعضها تفتت الى احجار اقل ‪ ,‬ثم حملتها‬
‫االنهار وباصطدامها المتكرر بقاع النهر تفتت الى اصغر واصغر وعملت عوامل التعرية والتجوية على نقل‬
‫فتات الصخور الدقيقة من قعان الى آخر مكونة مختلف انواع التربة‬

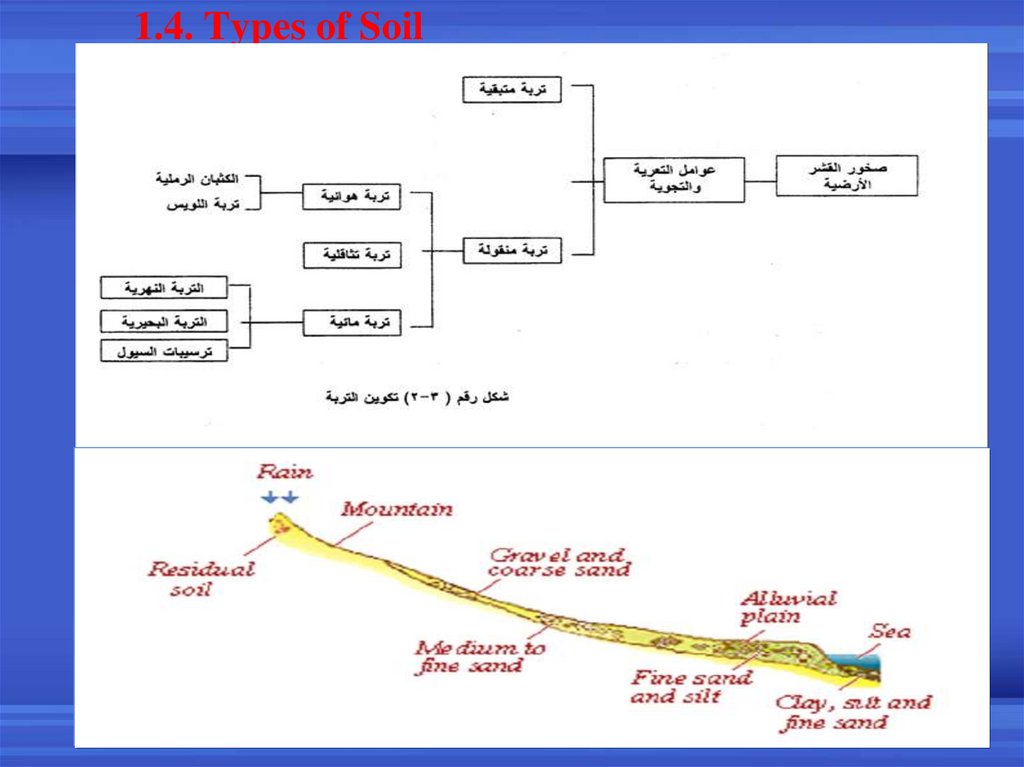

9. 1.4. Types of Soil

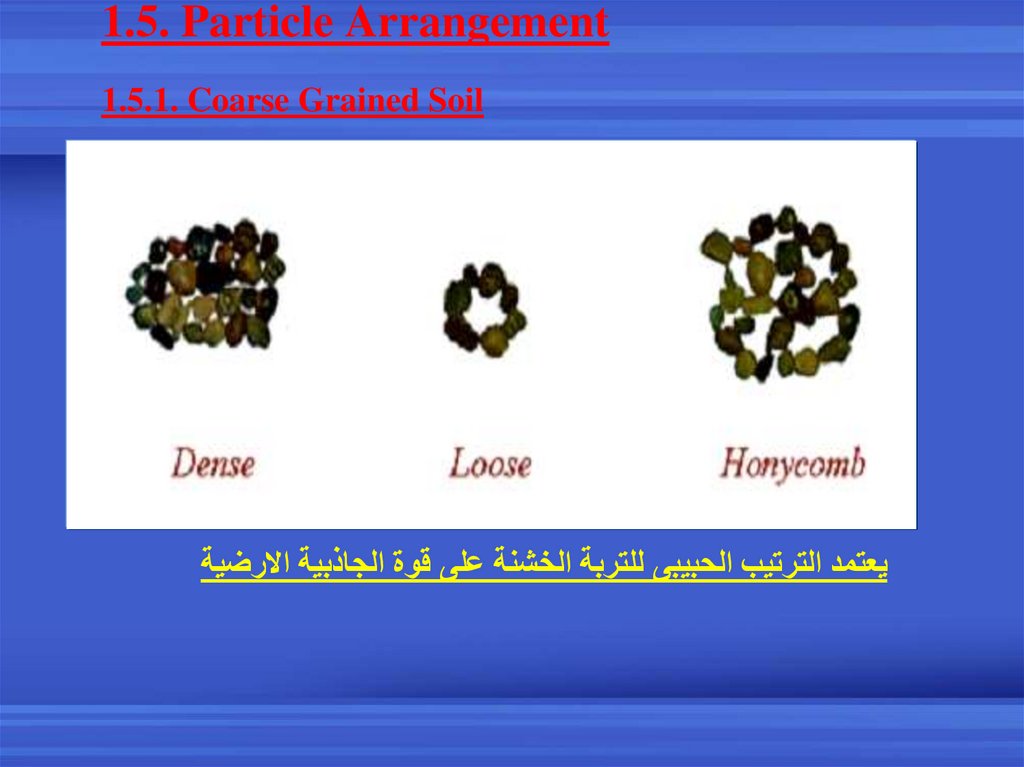

10. 1.5. Particle Arrangement 1.5.1. Coarse Grained Soil

‫‪1.5. Particle Arrangement‬‬
‫‪1.5.1. Coarse Grained Soil‬‬
‫يعتمد الترتيب الحبيبى للتربة الخشنة على قوة الجاذبية االرضية‬

11.

‫‪1.5.2. Fine Grained Soil‬‬
‫تربة ناعمة متشتتة‬
‫تربة ناعمة متجمعة‬
‫تنتج من التافر بين الحبيبات لتشابهة‬
‫الشحنات الكهرومغناطيسية‬
‫تنتج من تجاذب بين الحبيبات الختالف‬
‫الشحنات الكهرومغناطيسية‬
‫ترسيبات مياه عذبة‬
‫ترسيبات مياه مالحة‬
