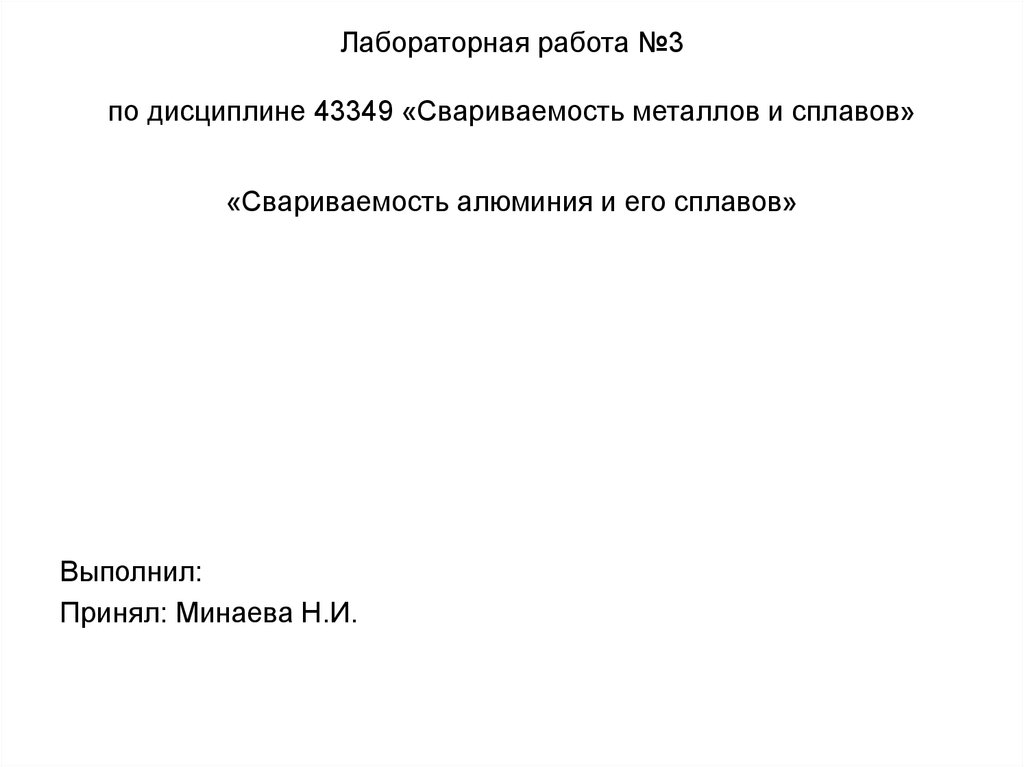

1. Лабораторная работа №3 по дисциплине 43349 «Свариваемость металлов и сплавов»
«Свариваемость алюминия и его сплавов»Выполнил:
Принял: Минаева Н.И.
2.
3.
4.
Материал АМг-2, тип соединения –стыковоеНаличие вставок, покрытий - нет
Дефект соединения- трещины
5.

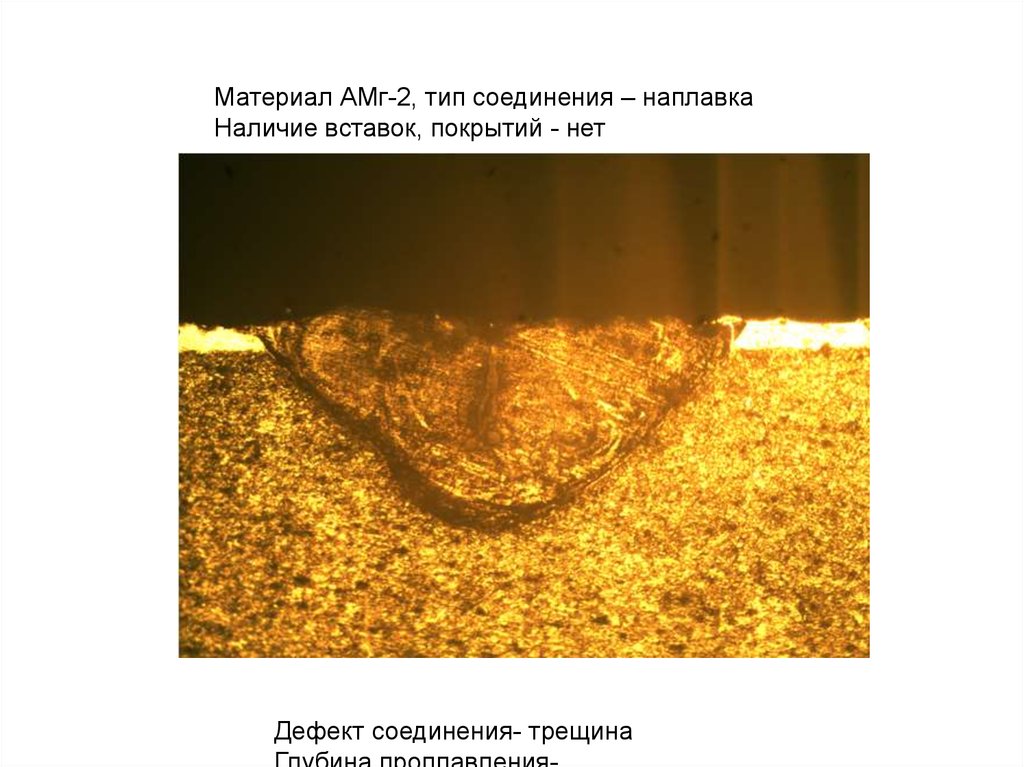

Материал АМг-2, тип соединения – наплавкаНаличие вставок, покрытий - нет
Дефект соединения- трещина
6.
Материал АМг-2, тип соединения – стыковоеНаличие вставок, покрытий – вставка из Ti
Дефект соединения- нет
7.

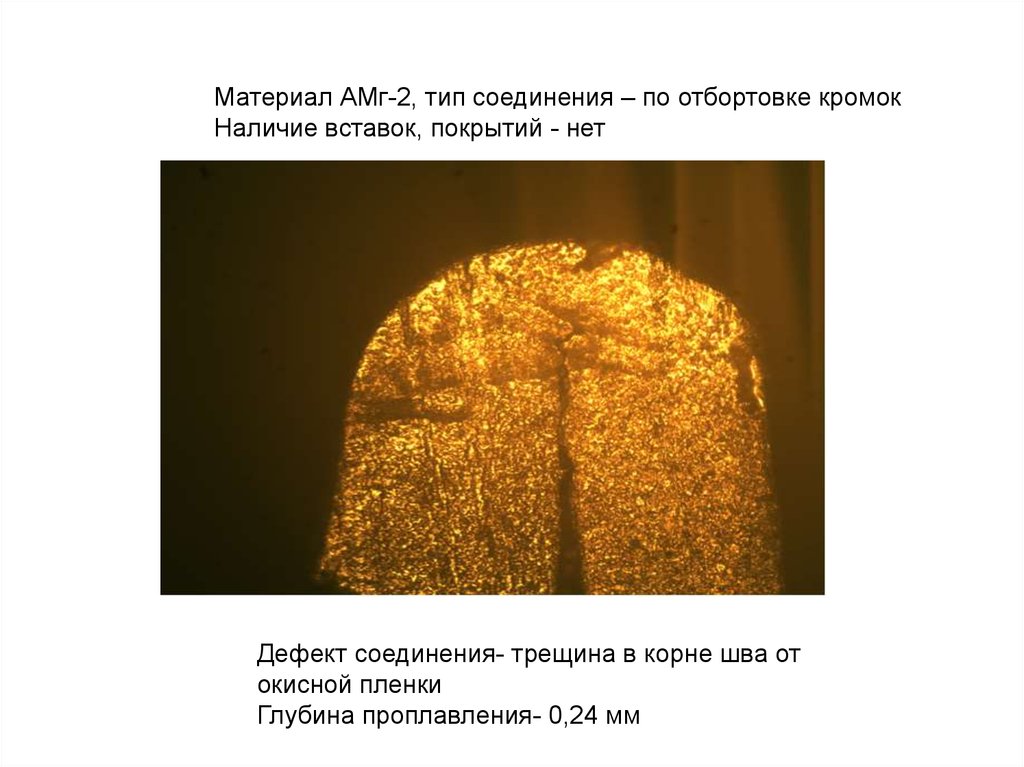

Материал АМг-2, тип соединения – по отбортовке кромокНаличие вставок, покрытий - нет
Дефект соединения- трещина в корне шва от
окисной пленки
Глубина проплавления- 0,24 мм
8.

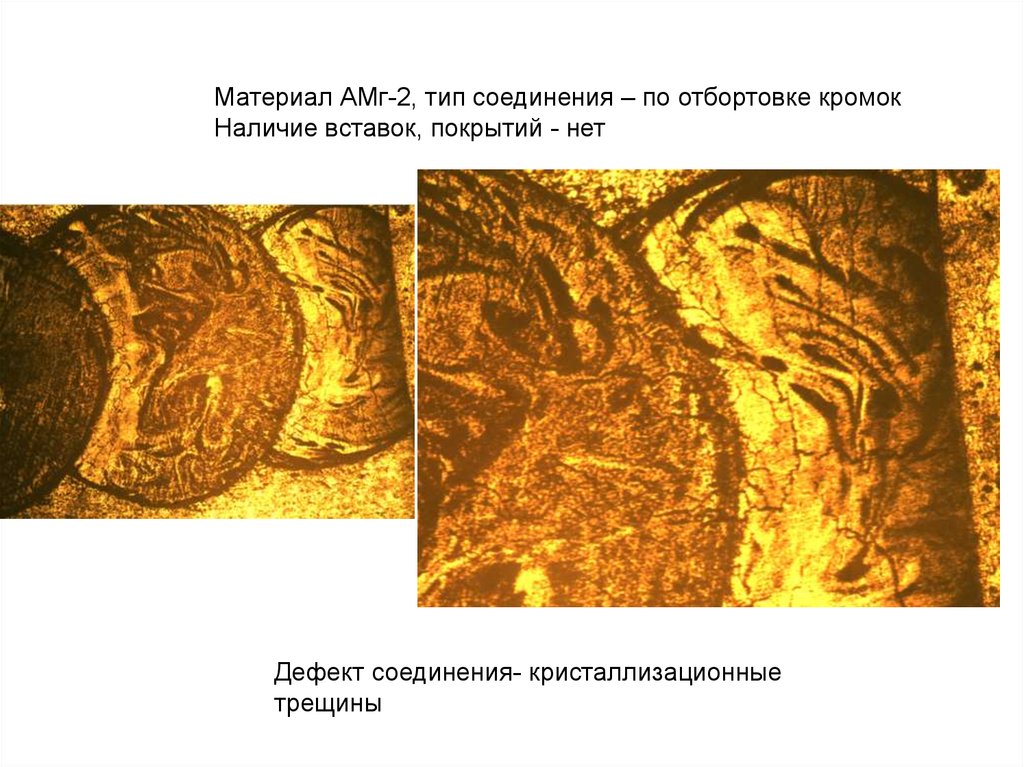

Материал АМг-2, тип соединения – по отбортовке кромокНаличие вставок, покрытий - нет
Дефект соединения- кристаллизационные
трещины
9.
Материал АМг-2, тип соединения – по отбортовке кромокНаличие вставок, покрытий – титановая прослойка
толщиной 50 мкм
Дефект соединения- нет
Глубина проплавления- 0,5 мм
10.
Материал АД-1, тип соединения – по отбортовке кромокНаличие вставок, покрытий - нет
Дефект соединения- трещина в корне шва
Глубина проплавления- 0,14 мм
11.

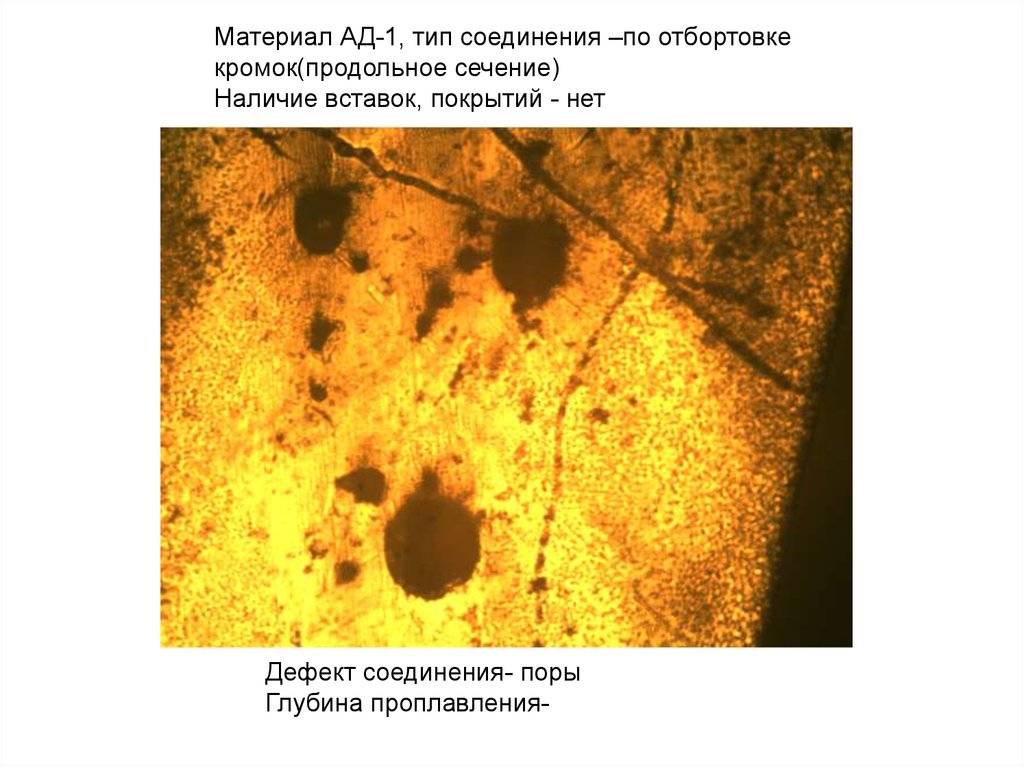

Материал АД-1, тип соединения –по отбортовкекромок(продольное сечение)
Наличие вставок, покрытий - нет
Дефект соединения- поры
Глубина проплавления-
12.

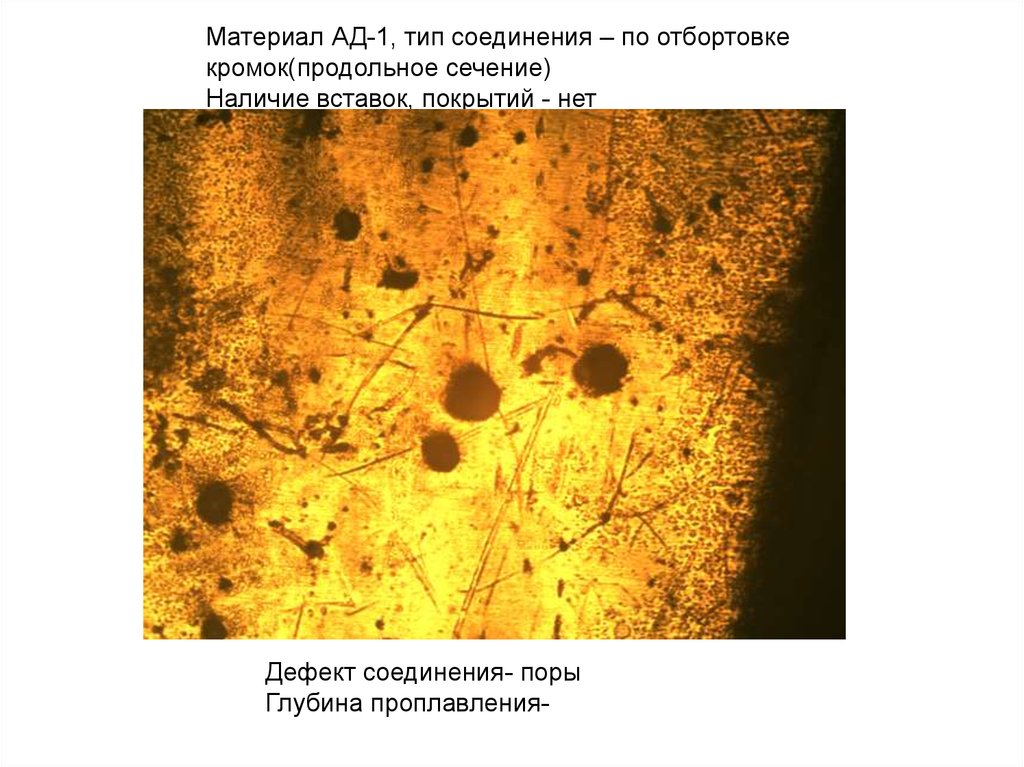

Материал АД-1, тип соединения – по отбортовкекромок(продольное сечение)
Наличие вставок, покрытий - нет
Дефект соединения- поры
Глубина проплавления-
13.

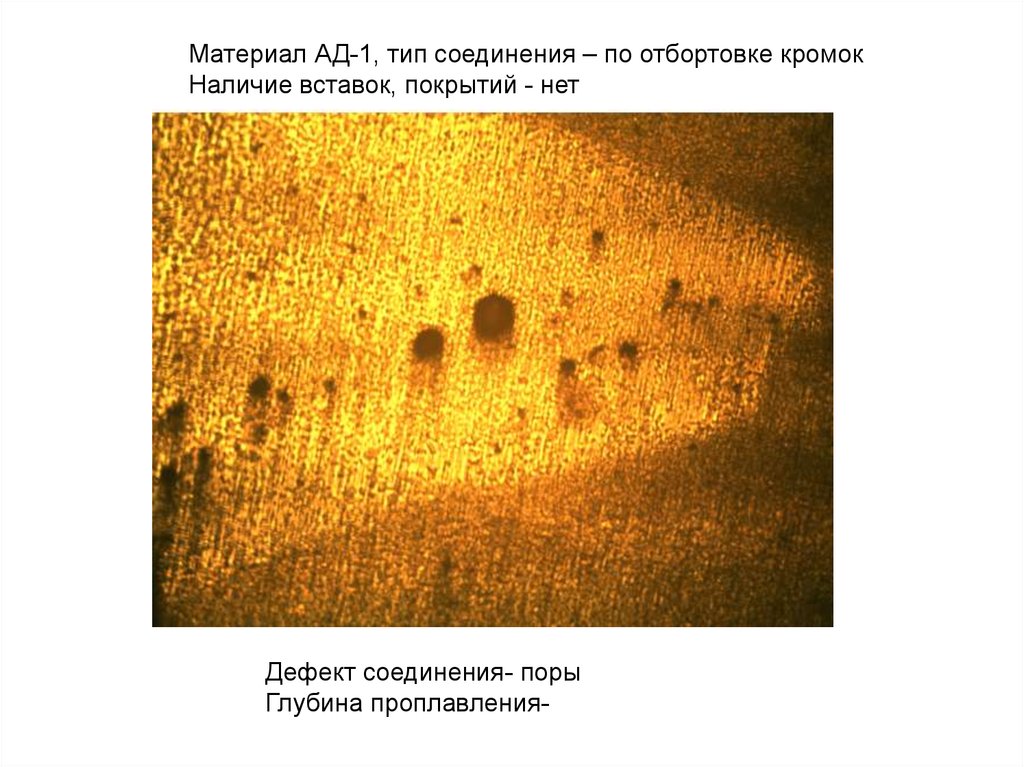

Материал АД-1, тип соединения – по отбортовке кромокНаличие вставок, покрытий - нет
Дефект соединения- поры
Глубина проплавления-
14.
Материал АД-1, тип соединения – по отбортовке кромокНаличие вставок, покрытий - нет
Дефект соединения- поры
Глубина проплавления- 1,4 мм
15.
Выводы:Алюминиевые сплавы при лазерной
сварке подвержены образованию пор и
трещин. Для устранения дефектов
применяют металлургические и
конструкционные приемы.
