Электрический ток

1.

Электрический ток — направленное
движение электрических зарядов.

2.

Для характеристики
электрического тока вводится
особая физическая величина —
сила тока.

3.

анод
Чем большее количество частиц
переместится от одного полюса
источника тока к другому или от
одного конца участка цепи к
другому, тем больше общий заряд,
перенесённый частицами.
+
катод
–
+
+ –
–
анион
–
–
–
+
+
катион

4.

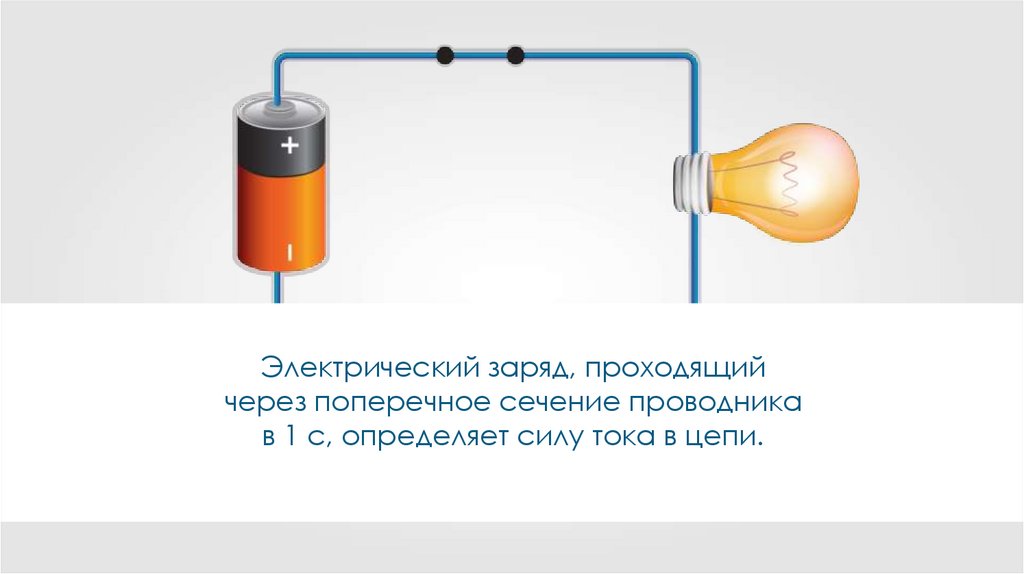

Электрический заряд, проходящий
через поперечное сечение проводника
в 1 с, определяет силу тока в цепи.

5.

Чем больше число частиц,
которые прошли
через поперечное сечение
проводника за 1 с,
тем больше сила тока.

6.

Силой тока — скалярная величина, равная отношению
электрического заряда, прошедшего через
поперечное сечение проводника,
ко времени его прохождения.

7.

Сила тока
q – заряд,
t – время прохождения тока,
I – сила тока.
I = 1А

8.

Является одним из
основоположников теории
электрических явлений.
1 кА=1000А
1 МА=1000000А
1 мА=0,001 А
1мкА=0,000001 А
Андре-Мари Ампер
1775–1836 гг.

9.

При силе тока в 1 Ампер по
цепи проходит в 1 секунду
через поперечное сечение
заряд 1 Кулон.
1A

10.

Установил закон взаимодействия
электрических зарядов.
Шарль Кулон
1736–1806 гг.

11.

катод
анод
+
–
+
+
–
–
–
анион
–
+
+
катион

12.

При большей силе тока
действия тока будут
сильнее выражены.

13.

A
амперметр
A

14.

демонстрационный амперметр
учебный амперметр

15.

2
1
0
3
A
амперметр

16.

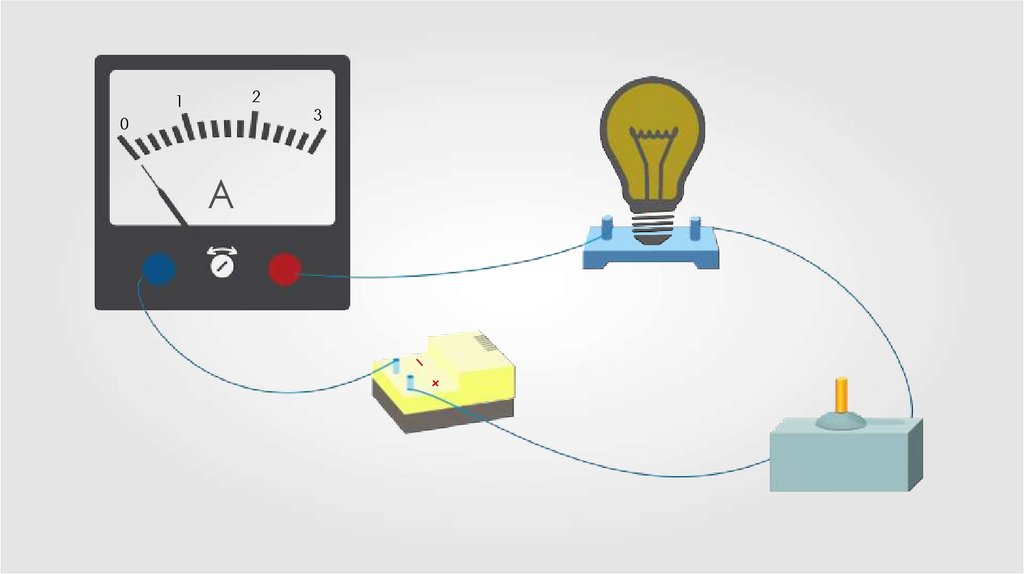

Амперметр нужно включить
последовательно с тем
элементом цепи,
в котором сила тока измеряется.

17.

2
1
0
A
3

18.

0,4A 1
2
0
3
A
Нужно обязательно
соблюдать полярность!

19.

20.

Провод, идущий от
положительного полюса
источника тока должен
подключаться к клемме,
обозначенной значком
«+».
