Исследование энергосберегающих технологий в системе теплоснабжения автономного объекта
1. Тема «Исследование энергосберегающих технологий в системе теплоснабжения автономного объекта»
Восточно-Казахстанский государственный техническийуниверситет имени Д.Серикбаева
Факультет Энергетики
Тема
«Исследование энергосберегающих технологий в системе
теплоснабжения автономного объекта»
Құдайбергенова Ә. С.
Научный руководитель: д.т.н., профессор Седелов А.В.
г. Усть-Каменогорск
2019

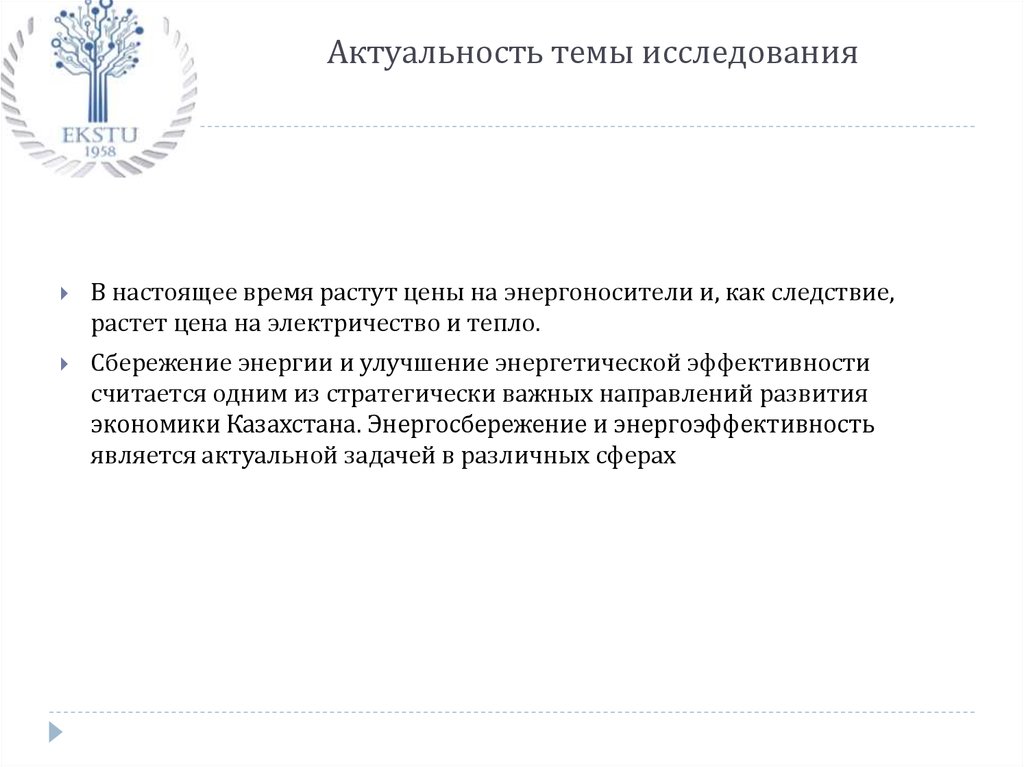

2. Актуальность темы исследования
В настоящее время растут цены на энергоносители и, как следствие,растет цена на электричество и тепло.
Сбережение энергии и улучшение энергетической эффективности
считается одним из стратегически важных направлений развития
экономики Казахстана. Энергосбережение и энергоэффективность
является актуальной задачей в различных сферах
3.
Целью данной работы является:обосновать
параметры
комбинированной
системы
солнечного теплоснабжения автономного объекта, для
создания у потребителя заданных микроклиматических
параметров
4.
Задачи научной работы:-Разработать структурно-схемное решение тепловой части
комбинированной системы солнечного теплоснабжения
автономного объекта
-Обосновать целесообразность использования комбинированных
систем солнечного теплоснабжения.
5.
Объектом научной работы является:система
теплоснабжения
автономного
расположенного около г.Усть-Каменогорск.
объекта,
6.

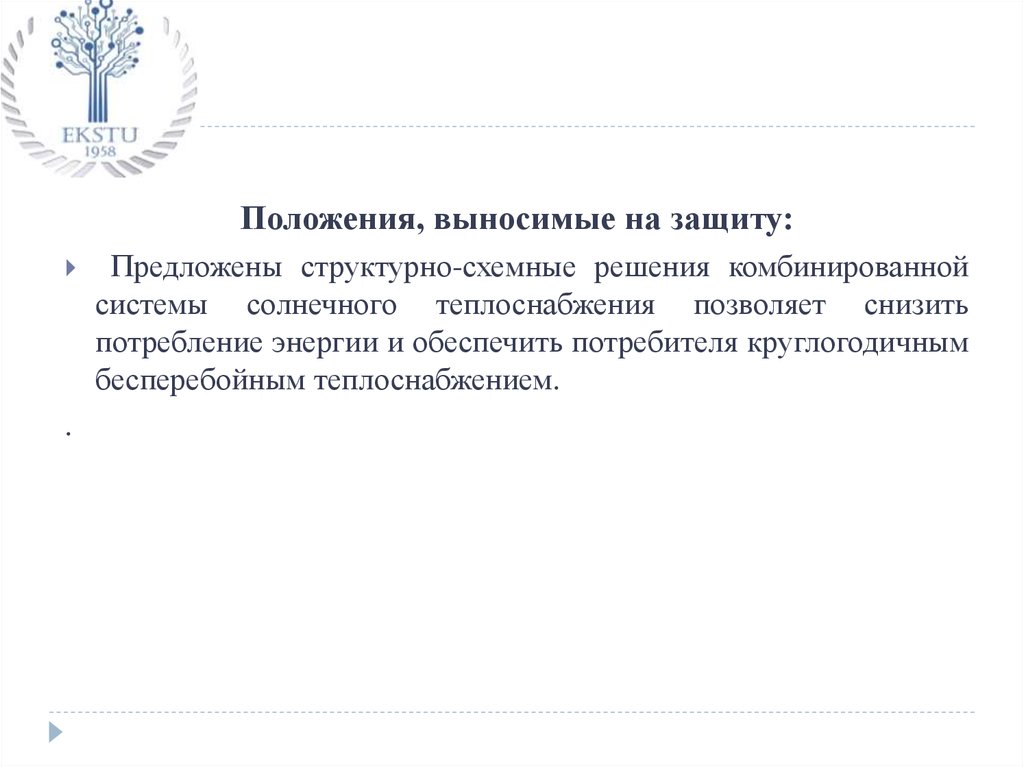

Положения, выносимые на защиту:.
Предложены структурно-схемные решения комбинированной
системы солнечного теплоснабжения позволяет снизить
потребление энергии и обеспечить потребителя круглогодичным
бесперебойным теплоснабжением.
7. Степень достоверности и апробация результатов По теме диссертационного исследования опубликованы две научные работы: 1
Құдайбергенова А.С., Байдилдина А.Т. Исследование энергосберегающихтехнологий в системе теплоснабжения автономного объекта // Материалы
Международной научно – технической конференции «Новые - технологии –
ЭКСПО 2017», 20.10.2017, ВКГТУ им Д. Серикбаева, г. Усть-Каменогорск;
2 Құдайбергенова А.С., Байдилдина А.Т. Исследование системы теплоснабжения
автономного объекта с применением фотоэлектрических установок //
«Творчество молодых – инновационному развитию Казахстана». Материалы IV
Международной научно – технической конференции студентов, магистрантов и
молодых ученных, 12-13.04.2018, ВКГТУ им Д. Серикбаева, г. Усть-Каменогорск.
8.
ИССЛЕДОВАНИЕ СОВРЕМЕННЫХЭНЕРГОСБЕРЕГАЮЩИХ ТЕХНОЛОГИЙ
РАБОТАЮЩИХ НА ВОЗОБНОВЛЯЕМЫХ
ИСТОЧНИКАХ ЭНЕРГИИ
1Возобновляемые источники энергии,
особенности их использования
В настоящее время из – за глобальных экологических проблем
во всем мире переходят на использование возобновляемых
истоников энергии.
9. 1 Тепловые насосные и преобразование энергии 2 Солнечные коллекторы и батареи 3 Ветровые установки 4Биогазовые установки 5Малые

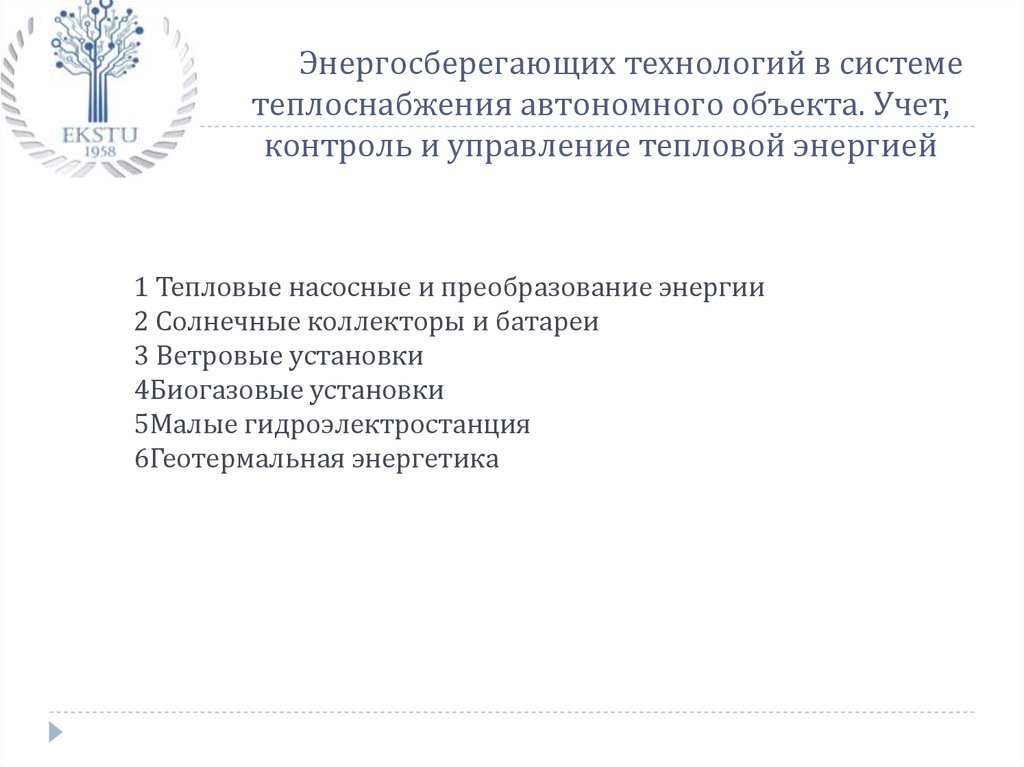

Энергосберегающих технологий в системетеплоснабжения автономного объекта. Учет,
контроль и управление тепловой энергией
1 Тепловые насосные и преобразование энергии
2 Солнечные коллекторы и батареи
3 Ветровые установки
4Биогазовые установки
5Малые гидроэлектростанция
6Геотермальная энергетика
10.
Тепловые насосные и преобразованиеэнергии
Принцип действия теплового насоса
11. Солнечный коллектор – устройство для сбора тепловой энергии Солнца (гелиоустановка), переносимой видимым светом и ближним

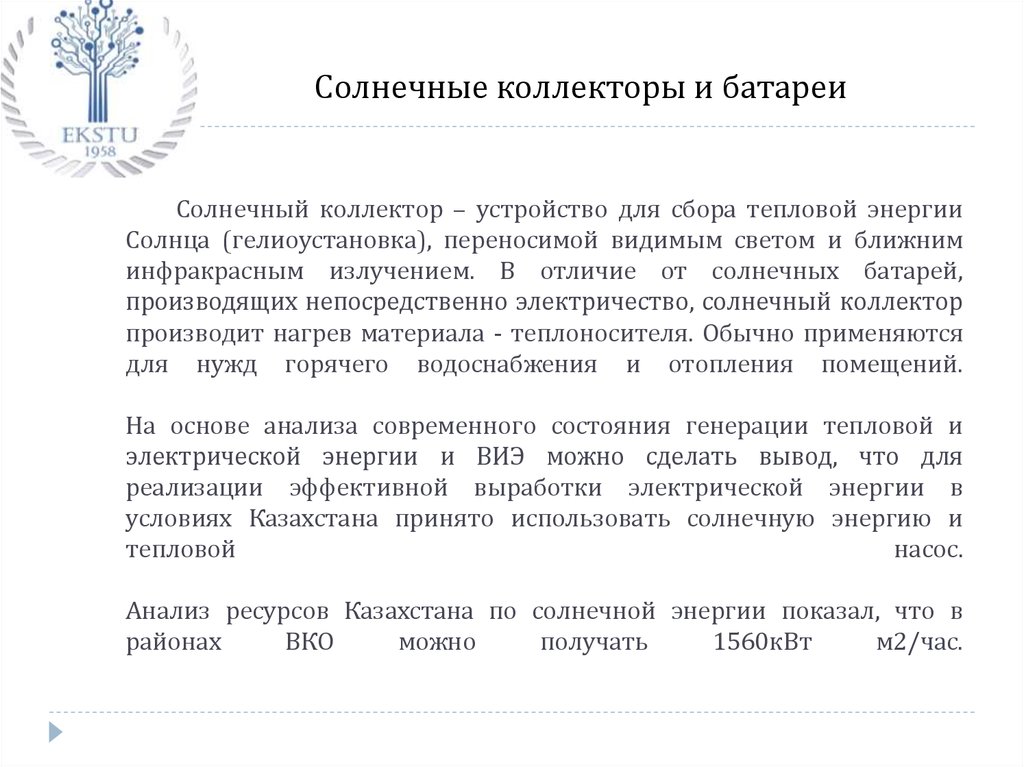

Солнечные коллекторы и батареиСолнечный коллектор – устройство для сбора тепловой энергии
Солнца (гелиоустановка), переносимой видимым светом и ближним
инфракрасным излучением. В отличие от солнечных батарей,
производящих непосредственно электричество, солнечный коллектор
производит нагрев материала - теплоносителя. Обычно применяются
для нужд горячего водоснабжения и отопления помещений.
На основе анализа современного состояния генерации тепловой и
электрической энергии и ВИЭ можно сделать вывод, что для
реализации эффективной выработки электрической энергии в
условиях Казахстана принято использовать солнечную энергию и
тепловой
насос.
Анализ ресурсов Казахстана по солнечной энергии показал, что в
районах
ВКО
можно
получать
1560кВт
м2/час.
12.

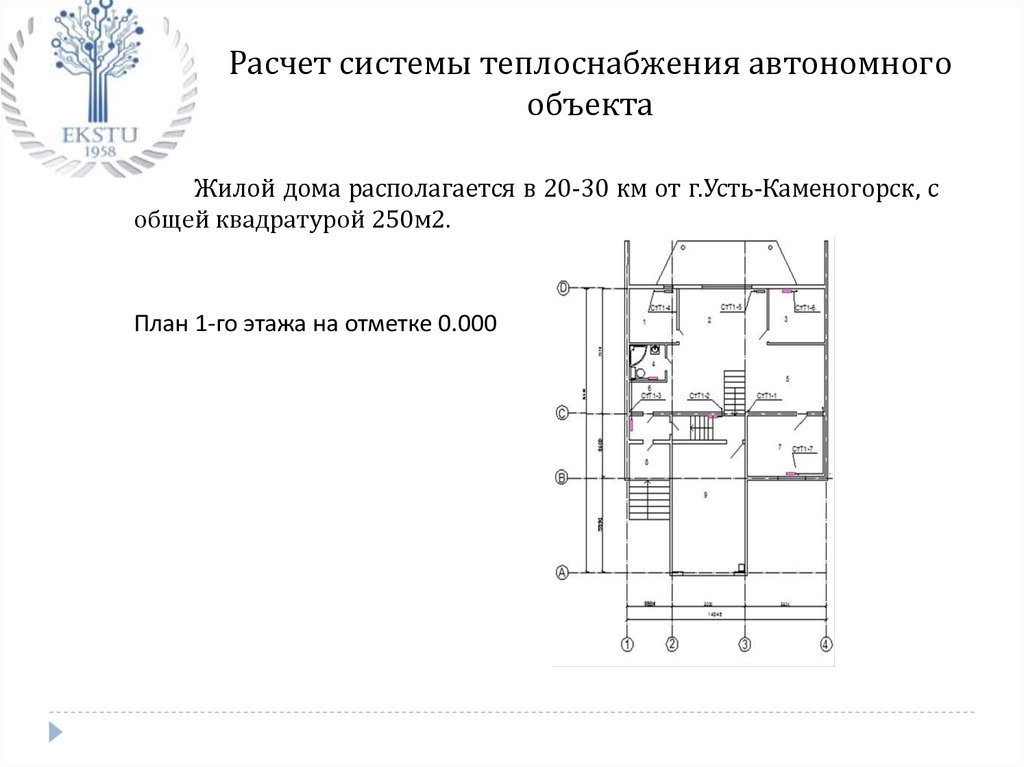

Расчет системы теплоснабжения автономногообъекта
Жилой дома располагается в 20-30 км от г.Усть-Каменогорск, с
общей квадратурой 250м2.
План 1-го этажа на отметке 0.000
13.
Схемные варианты комбинированных систем солнечноготеплоснабжения на основе возобновляемых источников
энергии
Функциональная схема системы солнечно-теплонасосного
теплоснабжения с электронным блоком управления
14.
Контур нагрева(основной режим работы)
Контур нагрева
(зимний режим работы)
Контур нагрева
(весеннее-осенний режим работы)
Контур нагрева
(весеннее-осенний режим работы)
15.
Контур теплонасосного теплоснабжения(зимний режим работы)
Контур теплоснабжения потребителя с
повышающим термотрансформатором
Контур прямого
теплоснабжения потребителя
16.

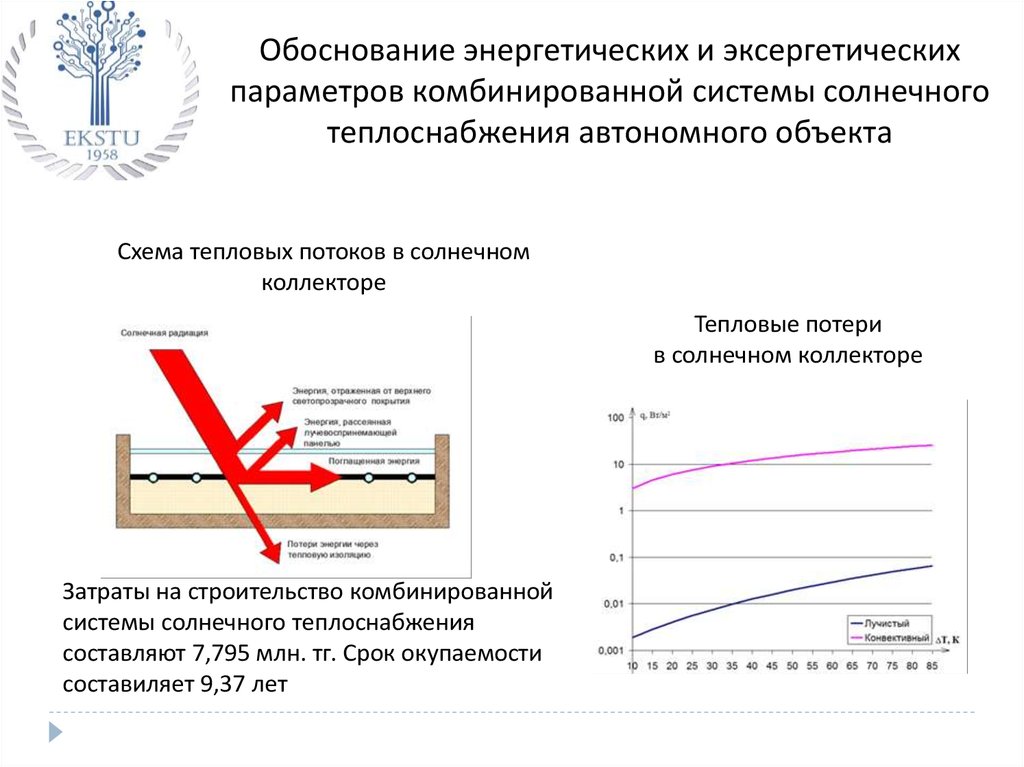

Обоснование энергетических и эксергетическихпараметров комбинированной системы солнечного
теплоснабжения автономного объекта
Схема тепловых потоков в солнечном
коллекторе
Тепловые потери
в солнечном коллекторе
Затраты на строительство комбинированной
системы солнечного теплоснабжения
составляют 7,795 млн. тг. Срок окупаемости
составиляет 9,37 лет
