Budowa aparatu

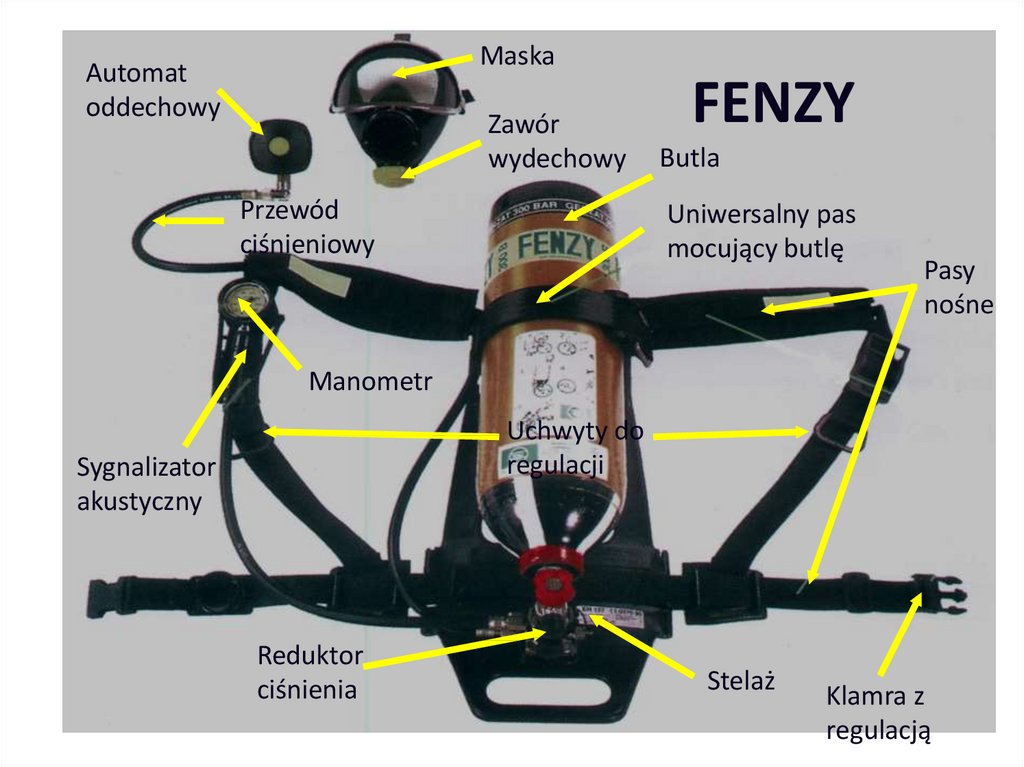

1. Slajd 1

Maska
Automat
oddechowy
Zawór
wydechowy
Przewód
ciśnieniowy
FENZY
Butla
Uniwersalny pas
mocujący butlę
Pasy
nośne
Manometr
Uchwyty do
regulacji
Sygnalizator
akustyczny
Reduktor
ciśnienia
Stelaż
Klamra z
regulacją

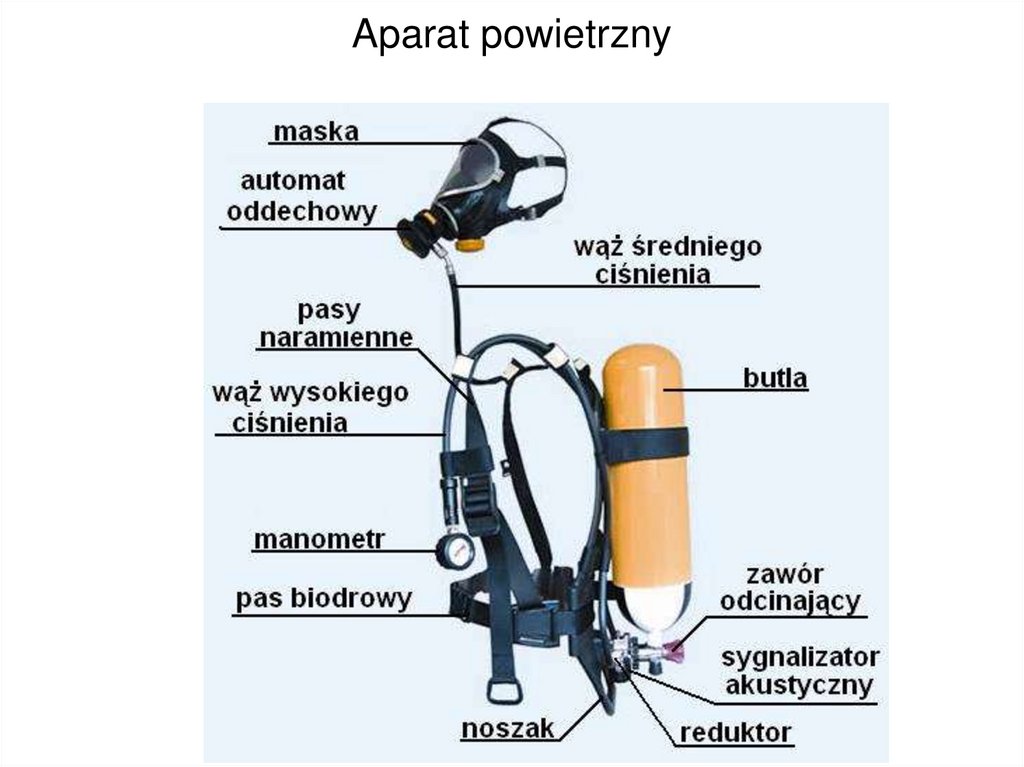

2. Aparat powietrzny

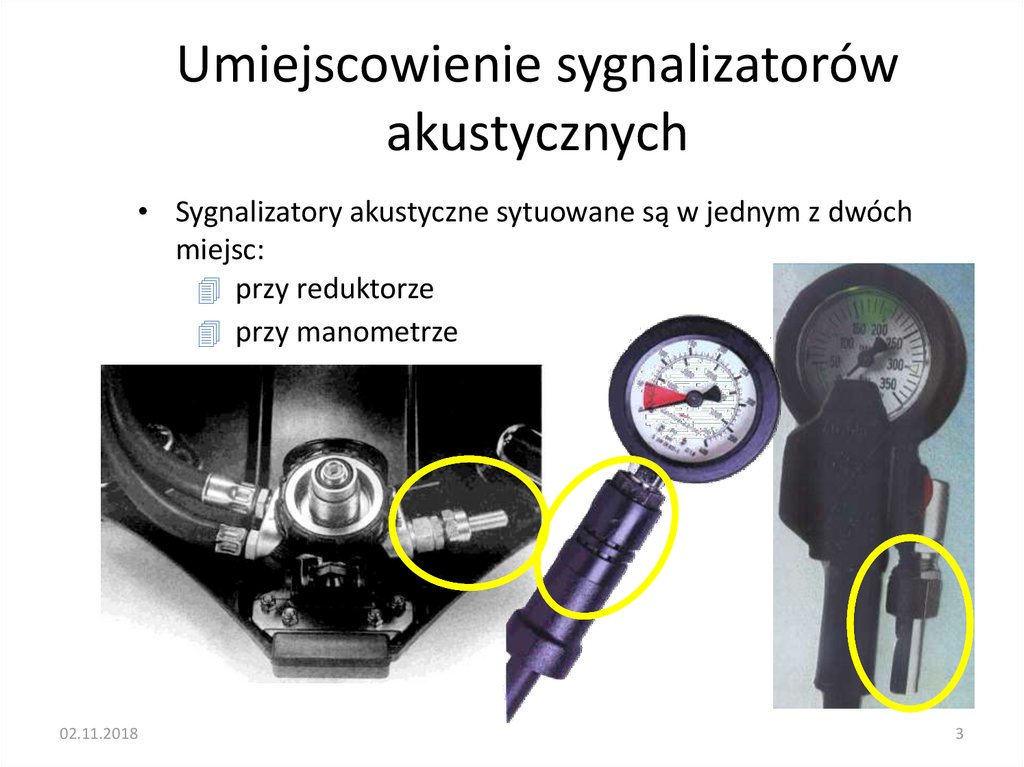

3. Umiejscowienie sygnalizatorów akustycznych

• Sygnalizatory akustyczne sytuowane są w jednym z dwóch
miejsc:
przy reduktorze
przy manometrze
02.11.2018
3

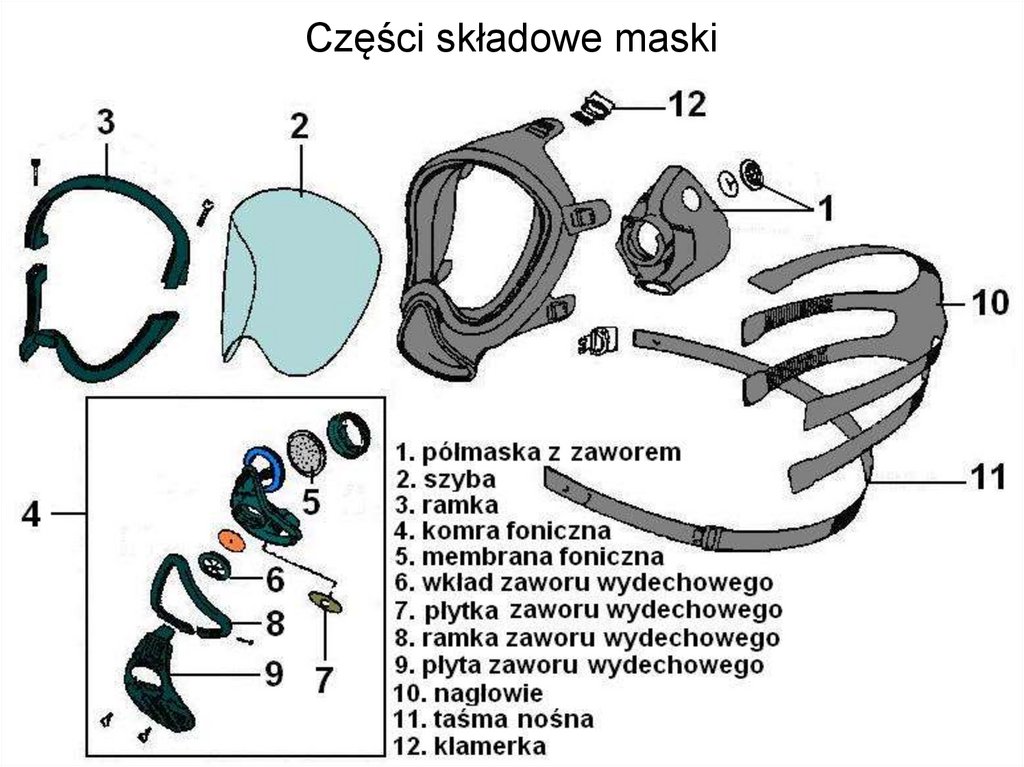

4. Części składowe maski

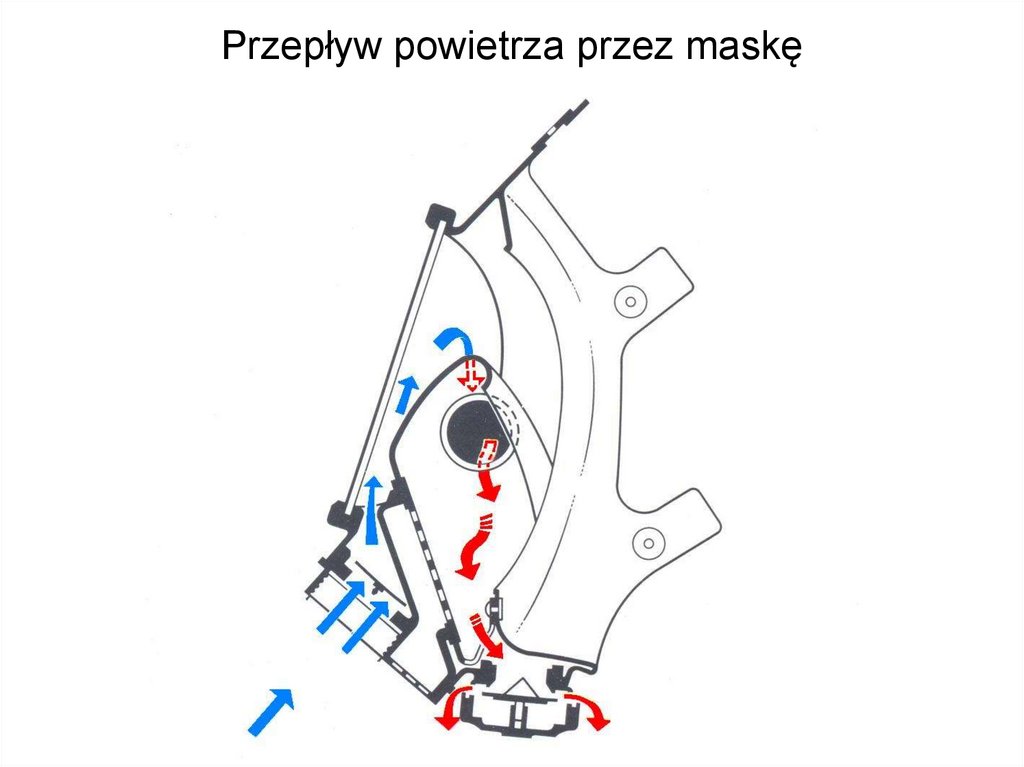

5. Przepływ powietrza przez maskę
