Обзор конструкций пропорциональных клапанов
1.

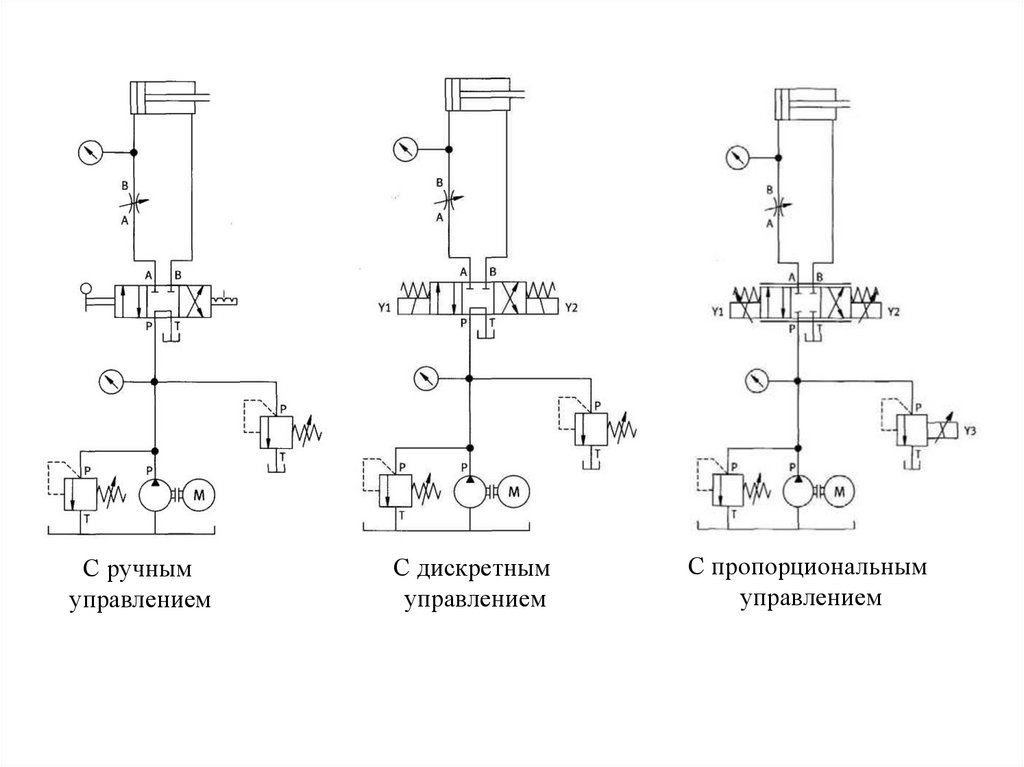

С ручнымуправлением
С дискретным
управлением
С пропорциональным
управлением
2.
3.
4.
5.

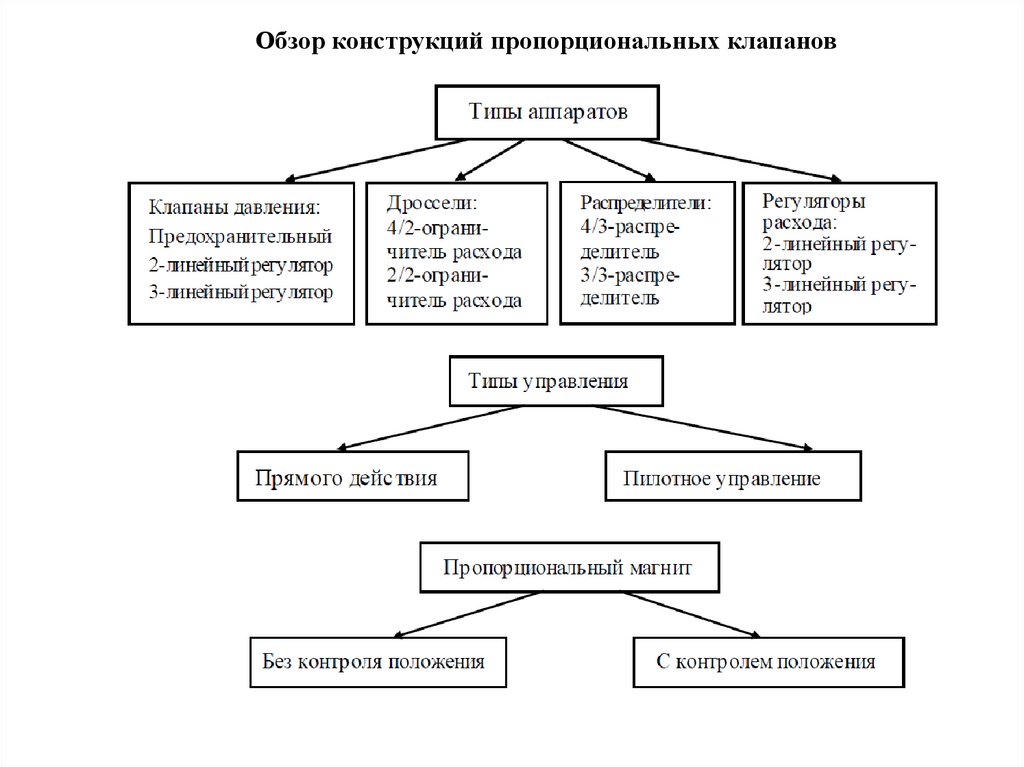

Обзор конструкций пропорциональных клапанов6.

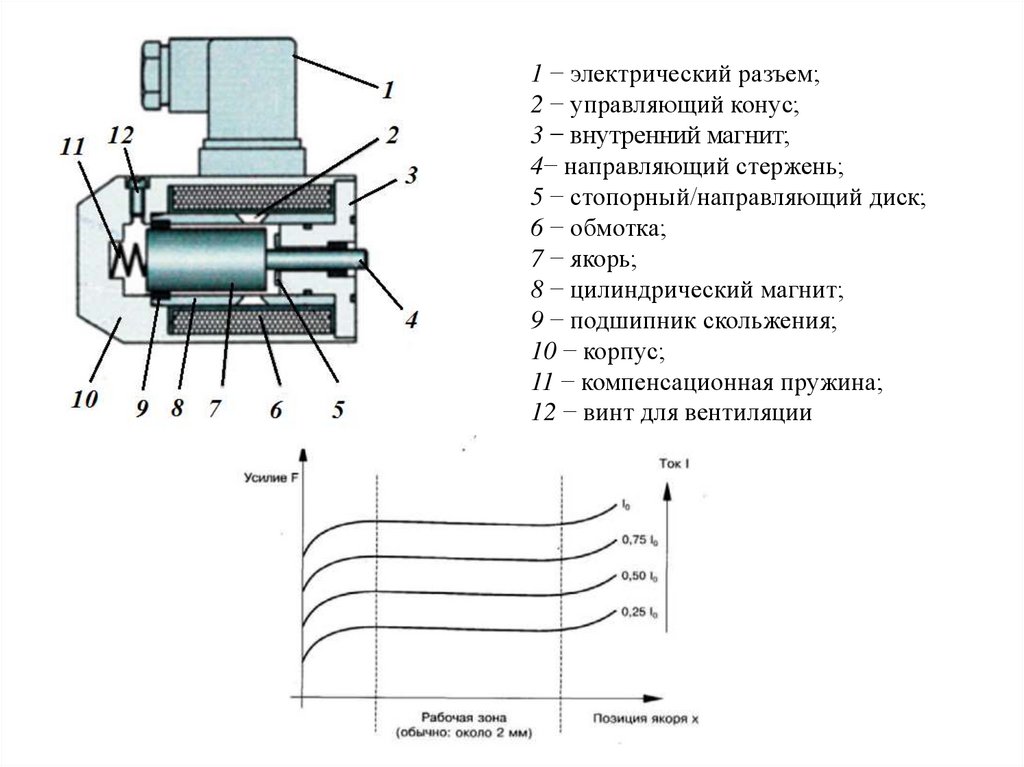

1 − электрический разъем;2 − управляющий конус;
3 − внутренний магнит;
4− направляющий стержень;
5 − стопорный/направляющий диск;
6 − обмотка;
7 − якорь;
8 − цилиндрический магнит;
9 − подшипник скольжения;
10 − корпус;
11 − компенсационная пружина;
12 − винт для вентиляции
7.
8.

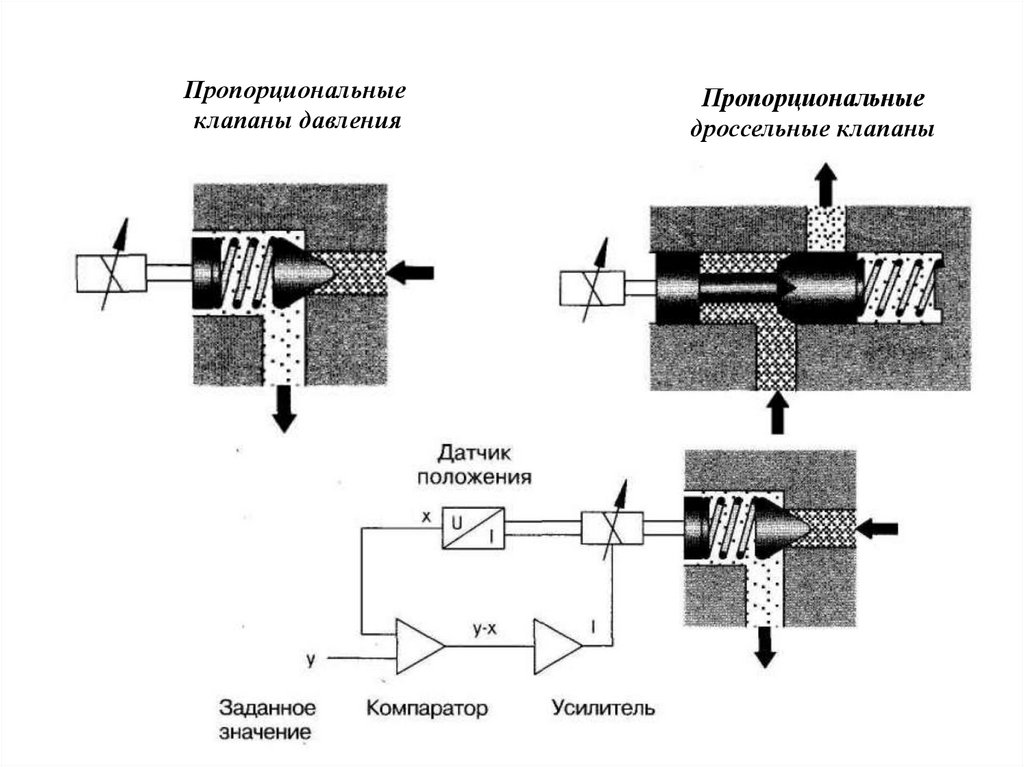

Пропорциональныеклапаны давления
Пропорциональные
дроссельные клапаны
9.

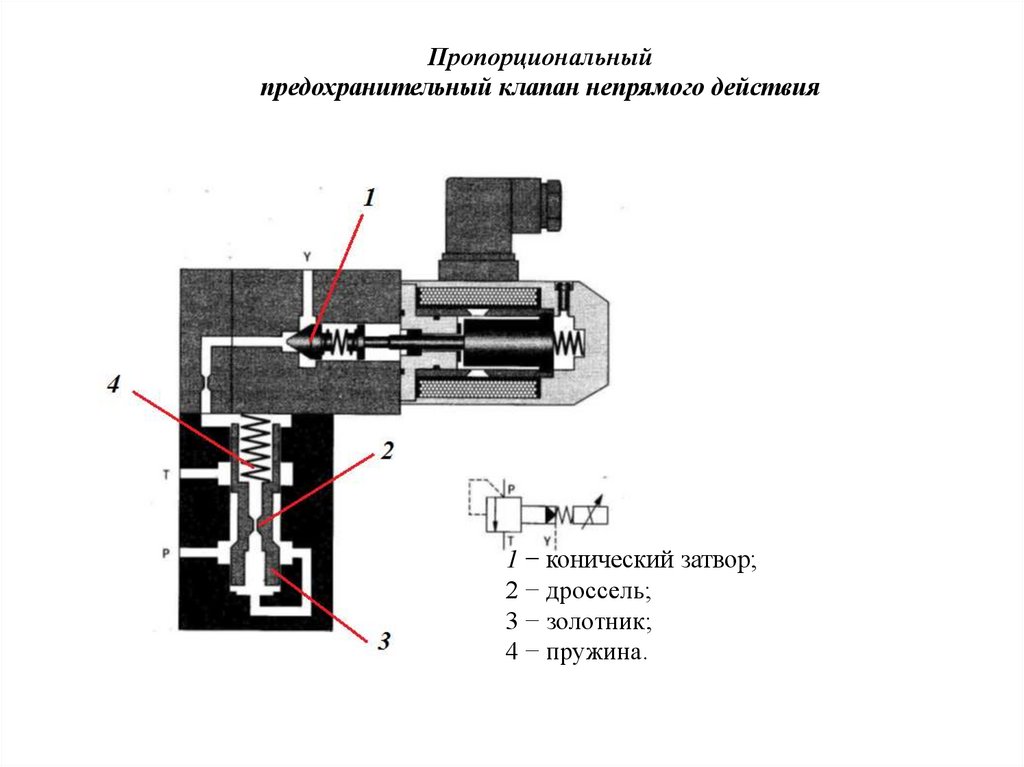

Пропорциональныйпредохранительный клапан непрямого действия
1 − конический затвор;
2 − дроссель;
3 − золотник;
4 − пружина.
10.
Пропорциональныйредукционный клапан непрямого действия
11.
Пропорциональный дроссель прямого действия12.

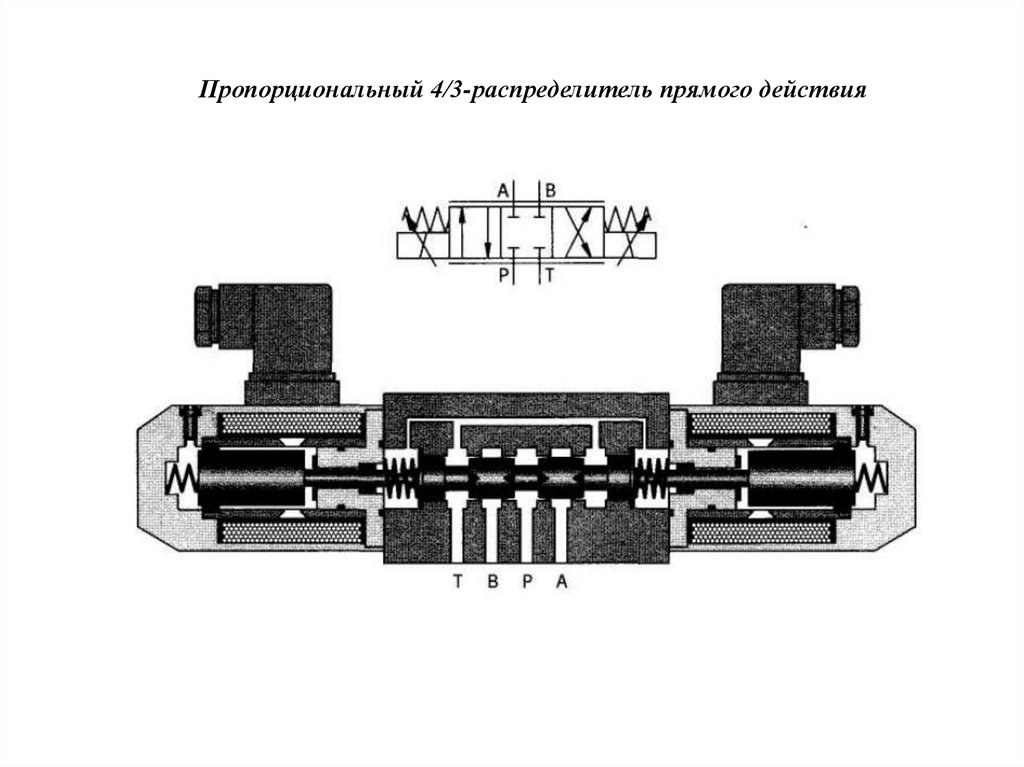

Пропорциональный 4/3-распределитель прямого действия13.
Пропорциональный распределитель с пилотным управлением14.
Трехлинейный пропорциональный регулятор расхода15.

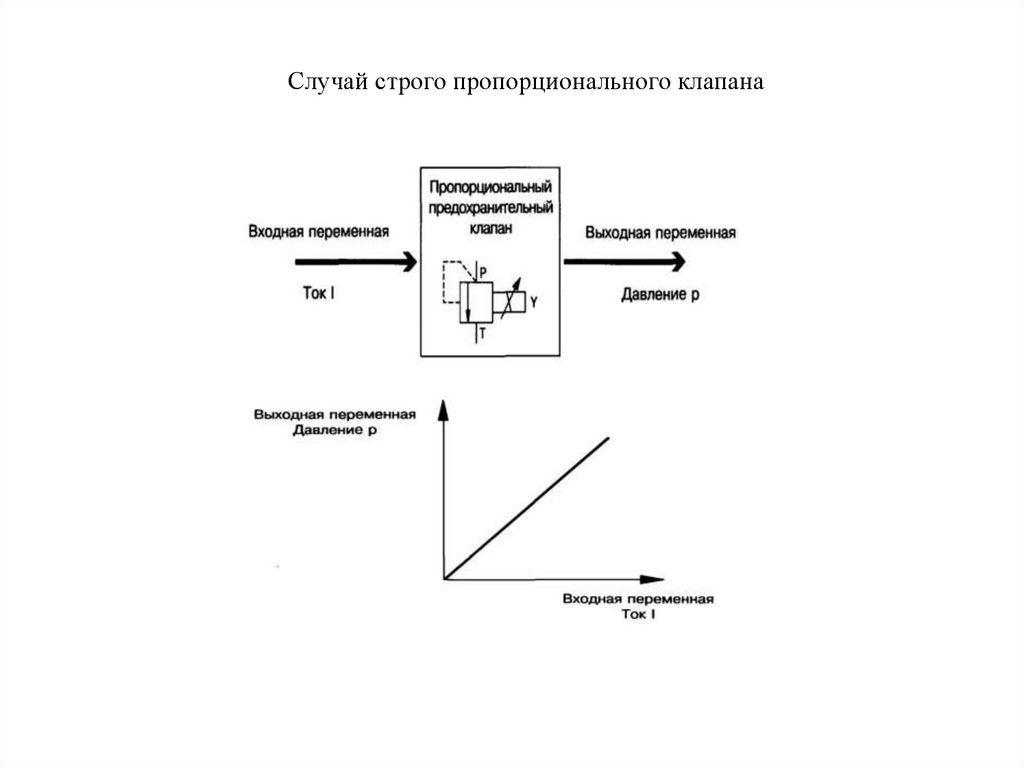

Случай строго пропорционального клапана16.

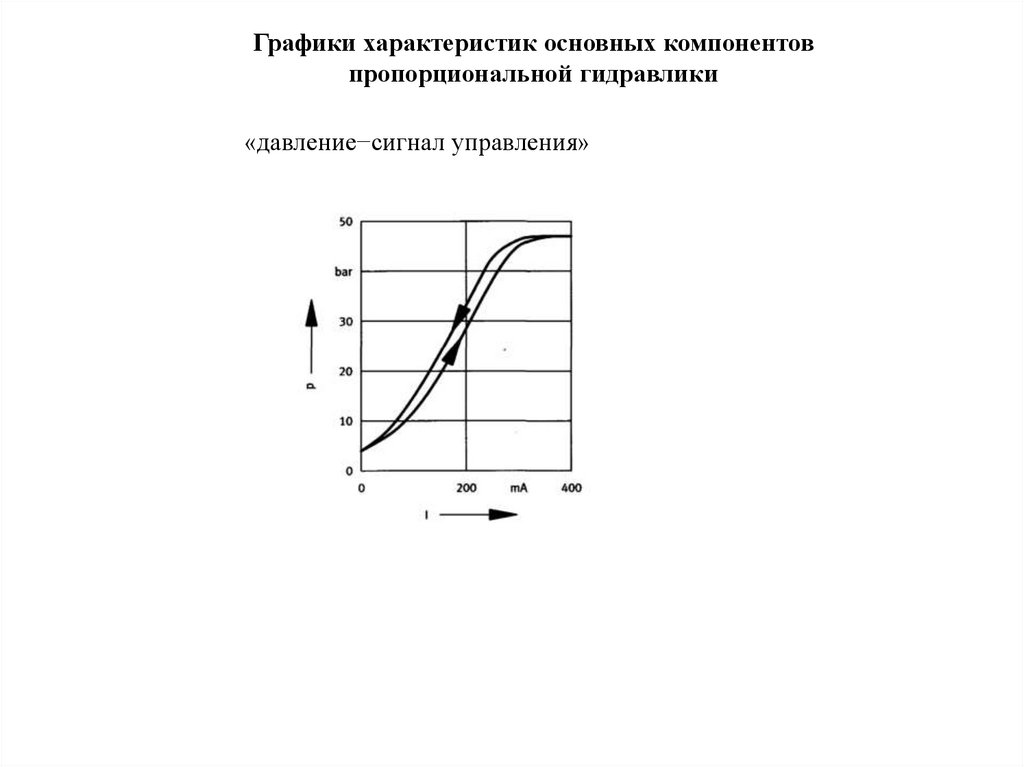

Графики характеристик основных компонентовпропорциональной гидравлики
«давление−сигнал управления»
17.

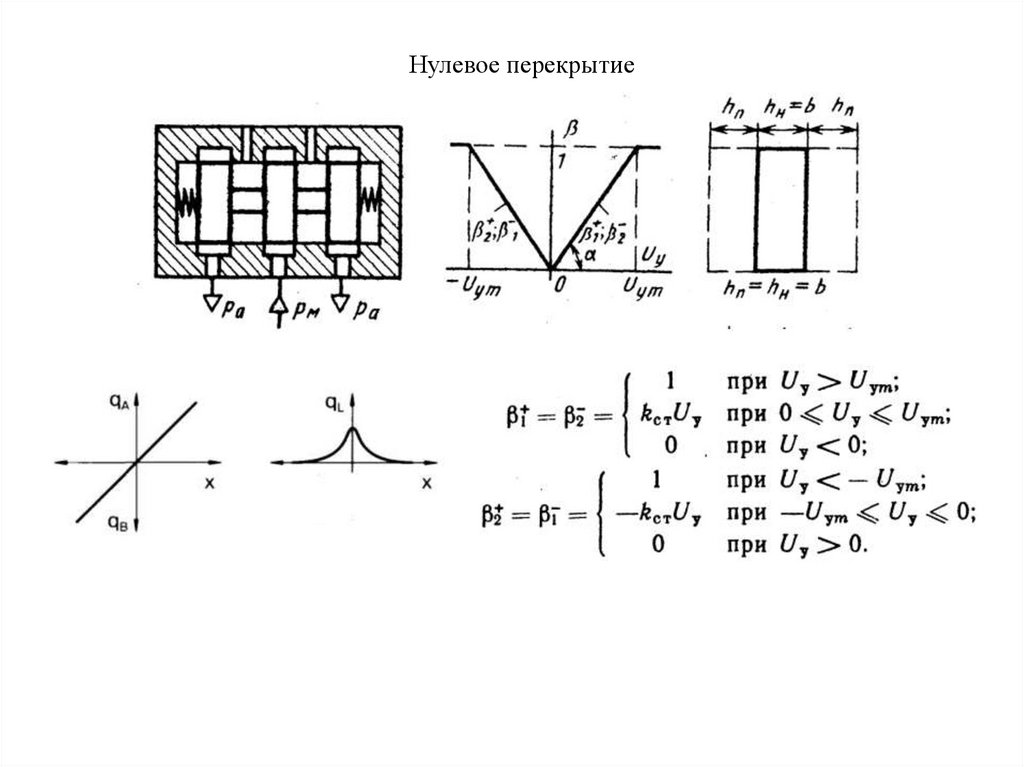

Нулевое перекрытие18.

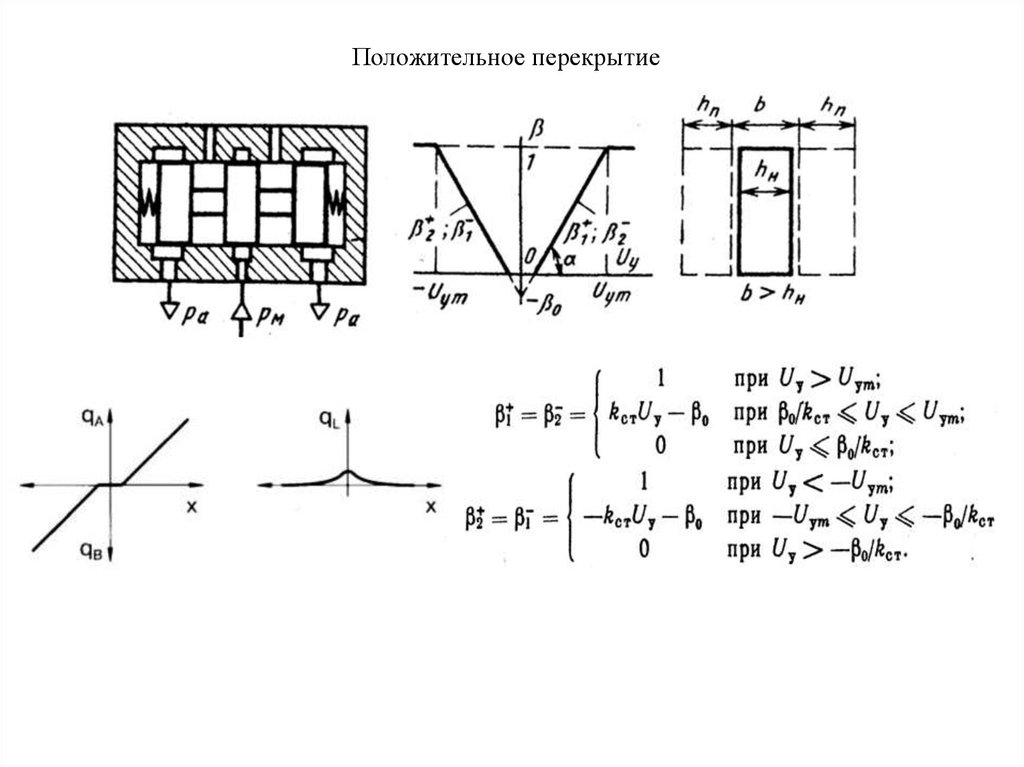

Положительное перекрытие19.

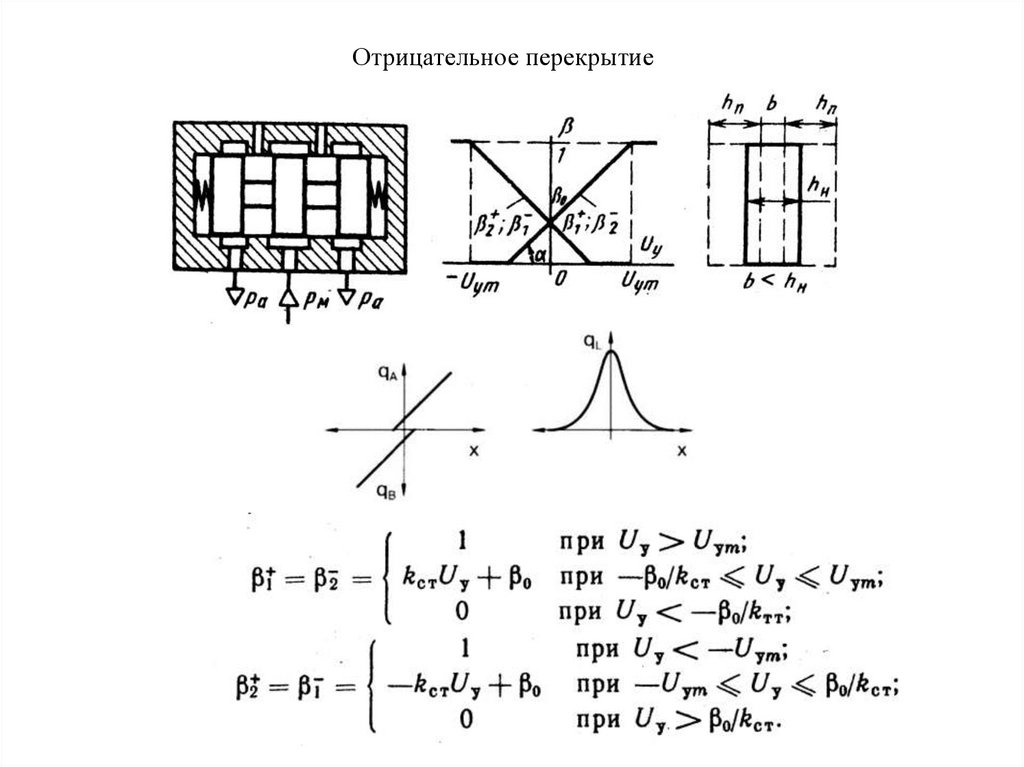

Отрицательное перекрытие20.

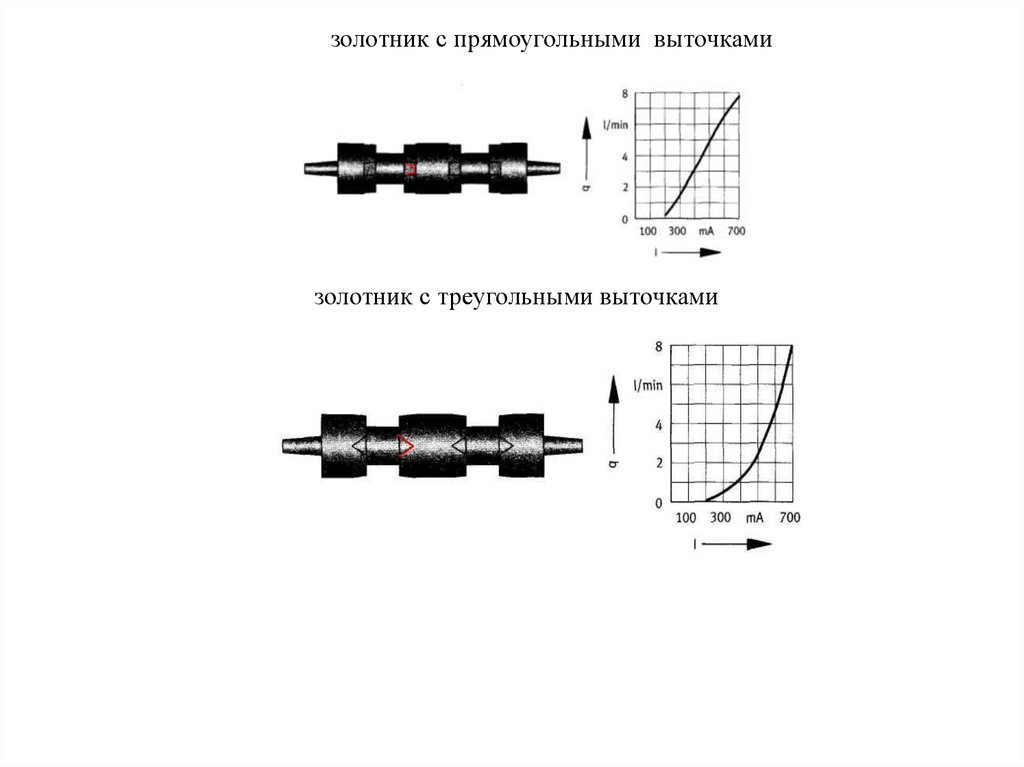

золотник с прямоугольными выточкамизолотник с треугольными выточками
21.

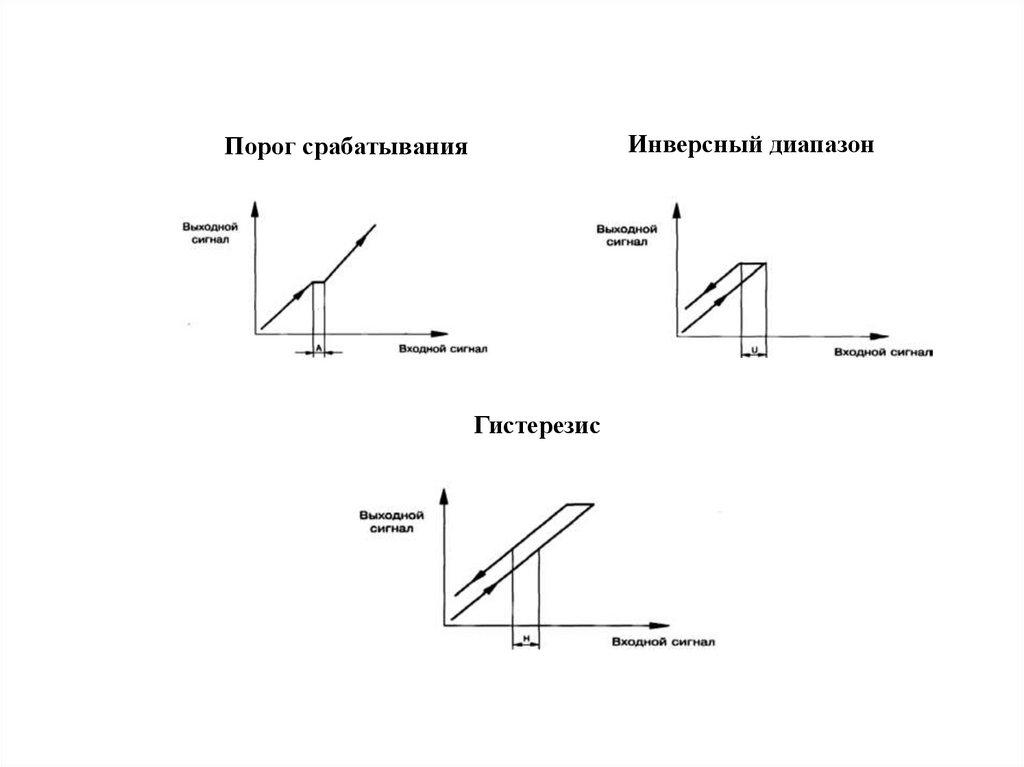

Инверсный диапазонПорог срабатывания
Гистерезис
22.

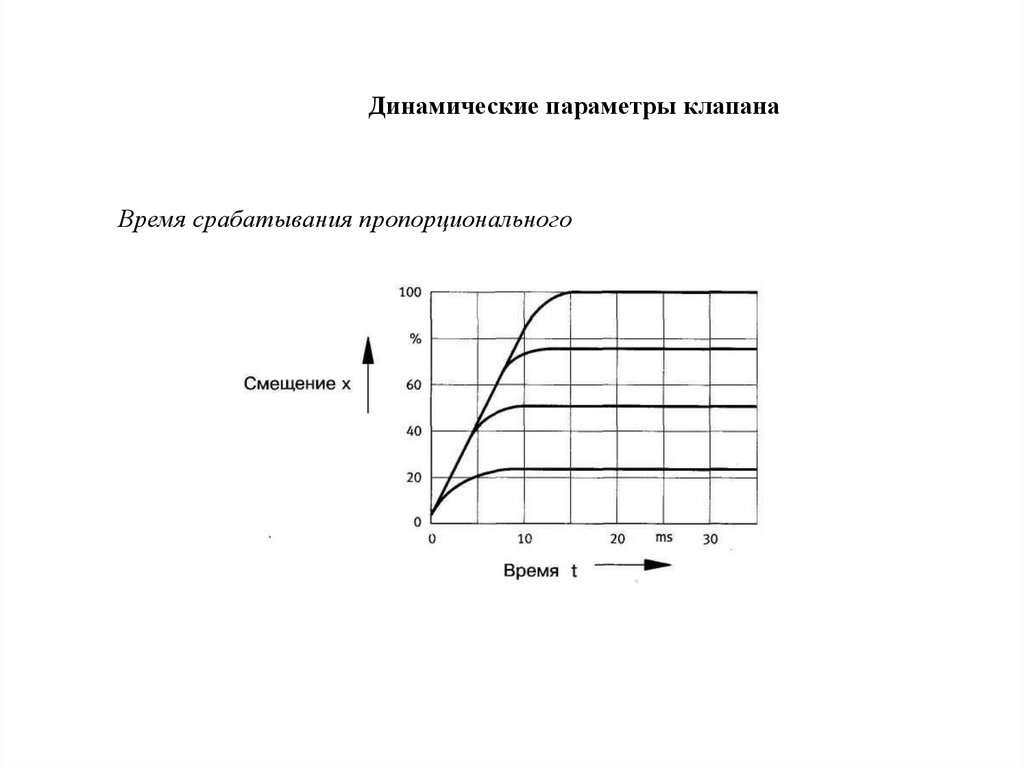

Динамические параметры клапанаВремя срабатывания пропорционального
23.
Низкая частотаКритическая частота
24.
Отклик по амплитуде-3dB
23Гц
Отклик по фазе
65Гц
