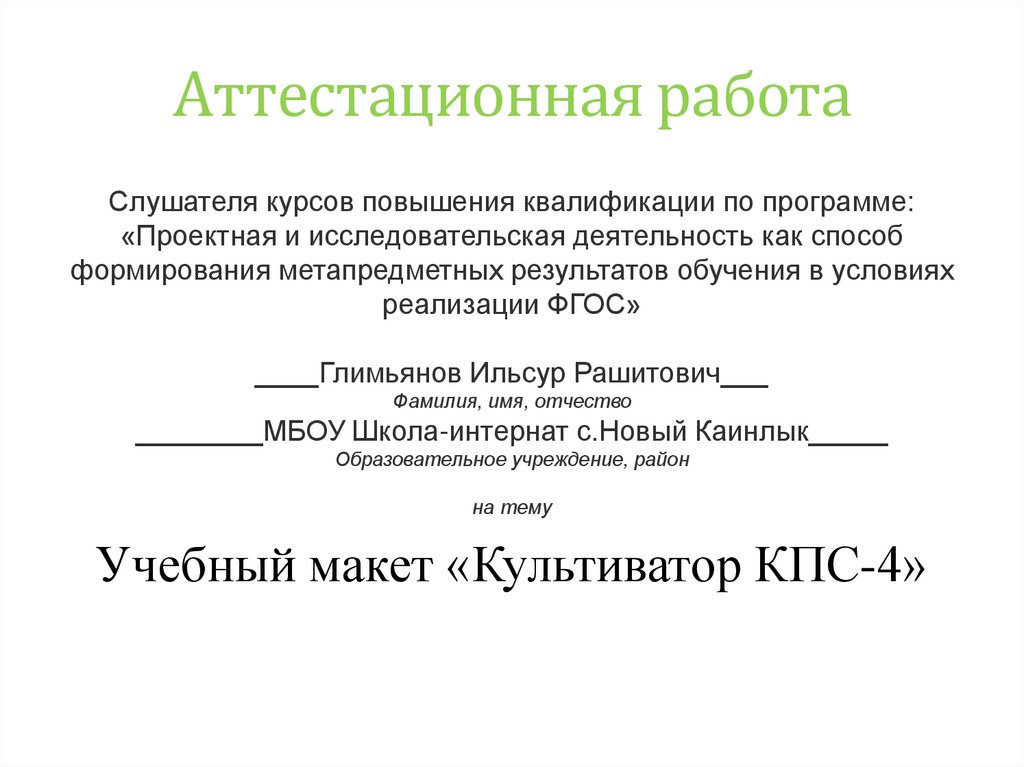

Аттестационная работа. Учебный макет «Культиватор КПС-4»

1. Аттестационная работа

Слушателя курсов повышения квалификации по программе:
«Проектная и исследовательская деятельность как способ
формирования метапредметных результатов обучения в условиях
реализации ФГОС»
____Глимьянов Ильсур Рашитович___
Фамилия, имя, отчество
________МБОУ Школа-интернат с.Новый Каинлык_____
Образовательное учреждение, район
на тему
Учебный макет «Культиватор КПС-4»

2. Муниципальное бюджетное общеобразовательное учреждение «Школа-интернат среднего (полного) общего образования имени Героя

Муниципальное бюджетное общеобразовательное учреждение «Школаинтернат среднего (полного) общего образования имени Героя Советского
Союза Ш.С. Сулейманова с. Новый Каинлык» муниципального района
Краснокамский район Республики Башкортостан
Учебный макет «Культиватор КПС-4»
Руководитель: Глимьянов Ильсур Рашитович
(учитель технологии высшей категории)
Выполнил: Сафиуллин Салават(11 класс)

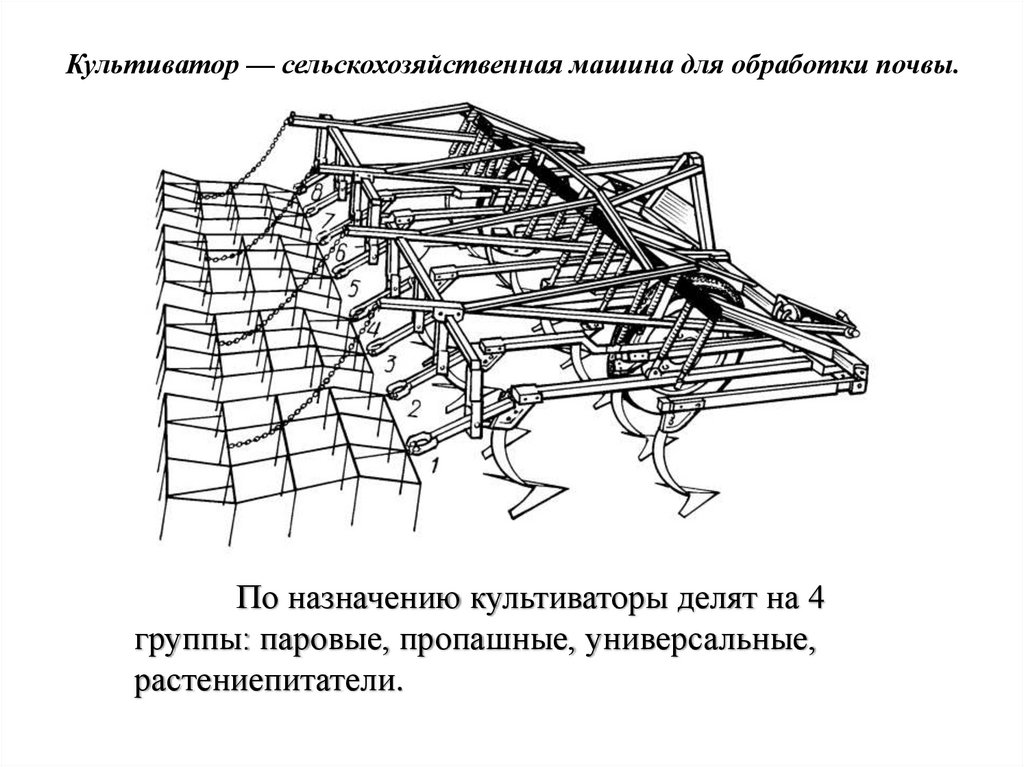

3. Культиватор — сельскохозяйственная машина для обработки почвы.

По назначению культиваторы делят на 4
группы: паровые, пропашные, универсальные,
растениепитатели.

4. Описание проекта

Учебный макет «Культиватор КПС
-4» предназначен для изучения
устройства и принципа работы
данной сельскохозяйственной
техники.
Сфера жизнедеятельности человека:
Домашний быт, земледелие.
Направление проектной деятельности:
Создать оригинальное изделие
Результат:
Выполнение изделия и
инструкции к нему
Сроки выполнения:
Сентябрь -октябрь2016г.
Место выполнения:
Слесарная мастерская, столярная
мастерская
Материал изделия:
Экологически чистый материал –
сталь марки СТ3, сталь 45, древесина

5. После сравнения вариантов культиваторов делаем вывод, что подходящим для меня является первый вариант.

Вариант
Культиватор
КПС-4
Культиватор КРН
5,6
Культиватор
КРН4,04,2
Необходимое оборудование
и инструменты
Верстак, ножовка по металлу,
напильники (надфили),
токарный станок ТВ-7,
плашка, сверло, молоток,
кернер, наждачная бумага,
СТд-120М
Тиски, заточный станок,
верстак, ножовка по металлу,
напильники (надфили),
токарный станок ТВ-7, плашка,
сверло, молоток, кернер,
наждачная бумага, СТД-120М
Верстак, токарный станок ТВ7, молоток, плашка, кернер,
сверло, дрель,
напильники, краска, кисть
Материалы
и
комплектующие детали
Древесина (липа), стальная
квадратная труба, проволока,
алюминиевая пластина,
жесть,
болты 3мм 15шт, гайки 28шт.
Древесина (липа), стальная
квадратная труба,
стальной
стержень, проволока, алюминиевая
пластина,
жесть, болты 6мм
20шт, гайки 33 шт, шланги
резиновые, гофрированные 10мм
Древесина (липа), стальная
квадратная труба,
стальной
стержень, проволока, алюминиевая
пластина,
жесть, болты 6мм
20шт, гайки 30шт, шланги
резиновые, гофрированные10мм

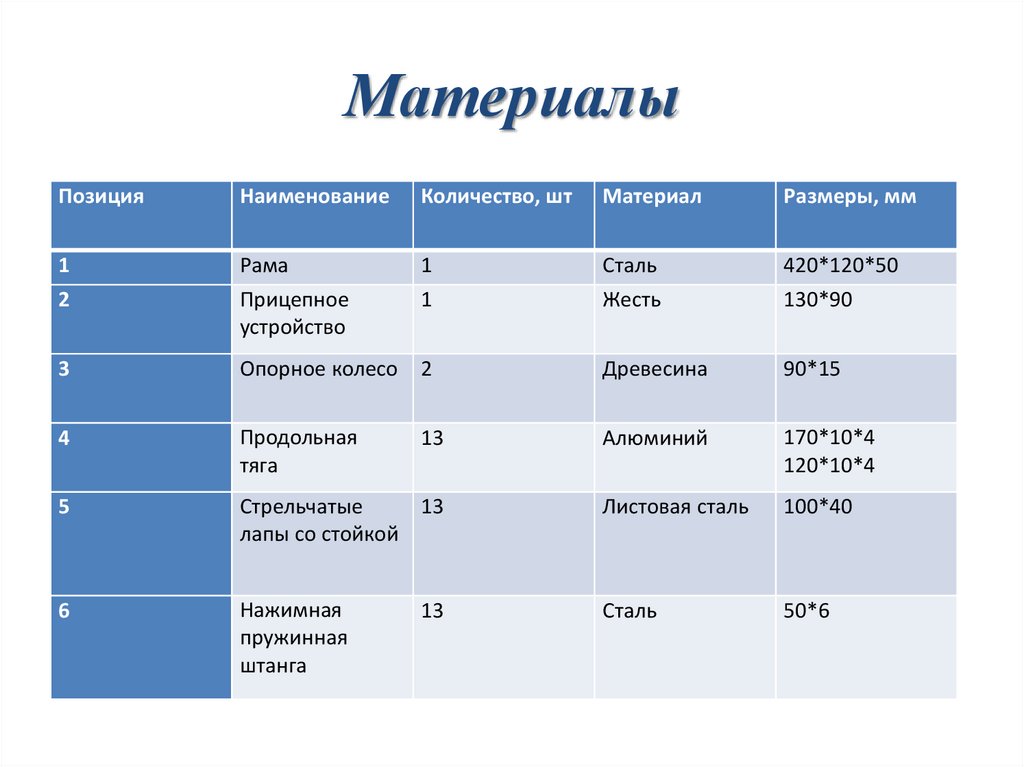

6. Материалы

Позиция
Наименование
Количество, шт
Материал
Размеры, мм
1
Рама
1
Сталь
420*120*50
2
Прицепное
устройство
1
Жесть
130*90
3
Опорное колесо
2
Древесина
90*15
4
Продольная
тяга
13
Алюминий
170*10*4
120*10*4
5
Стрельчатые
13
лапы со стойкой
Листовая сталь
100*40
6
Нажимная
пружинная
штанга
Сталь
50*6
13

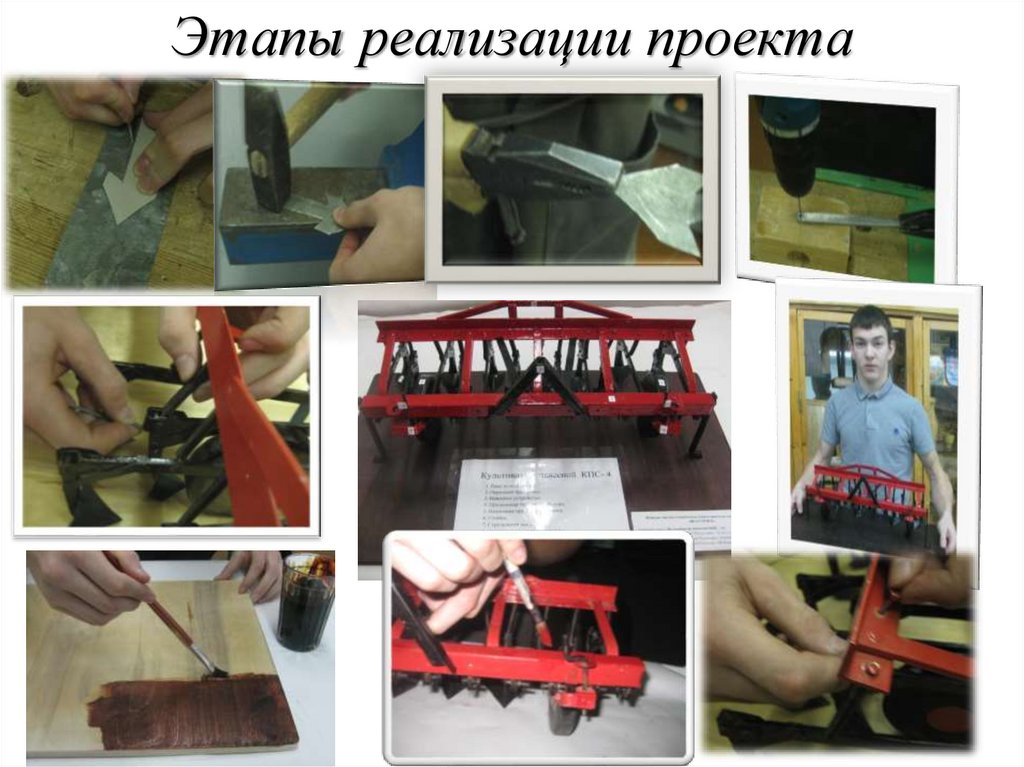

7. Этапы реализации проекта

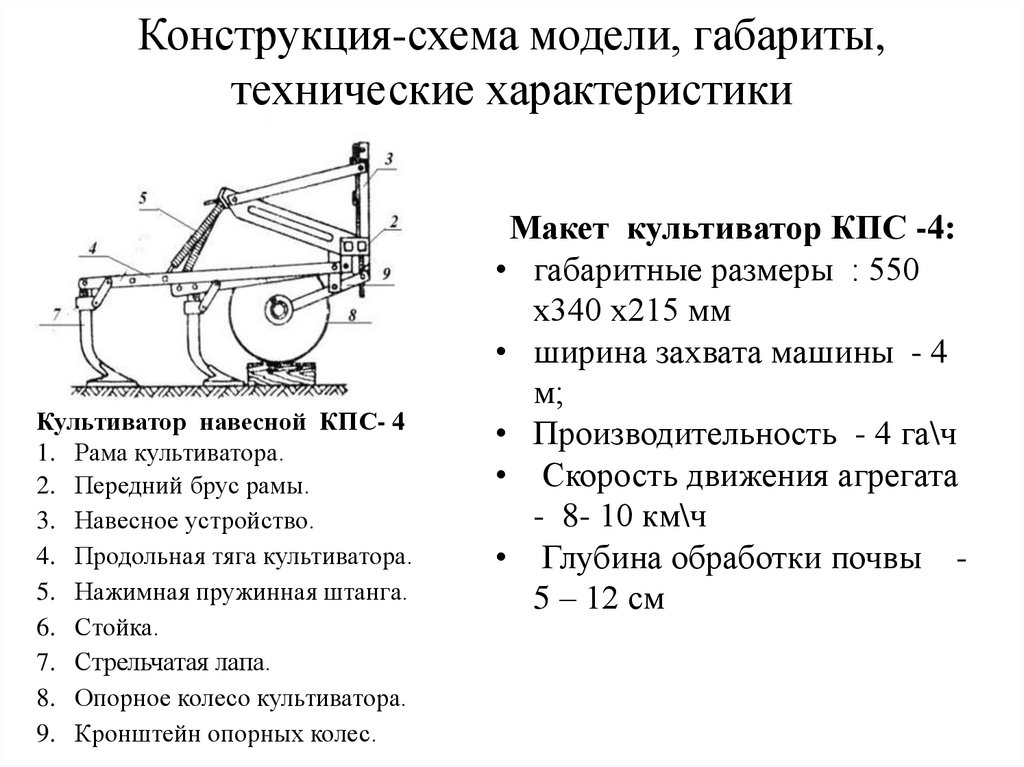

8. Конструкция-схема модели, габариты, технические характеристики

Культиватор навесной КПС- 4
1. Рама культиватора.
2. Передний брус рамы.
3. Навесное устройство.
4. Продольная тяга культиватора.
5. Нажимная пружинная штанга.
6. Стойка.
7. Стрельчатая лапа.
8. Опорное колесо культиватора.
9. Кронштейн опорных колес.
Макет культиватор КПС -4:
• габаритные размеры : 550
х340 х215 мм
• ширина захвата машины - 4
м;
• Производительность - 4 га\ч
• Скорость движения агрегата
- 8- 10 км\ч
• Глубина обработки почвы 5 – 12 см

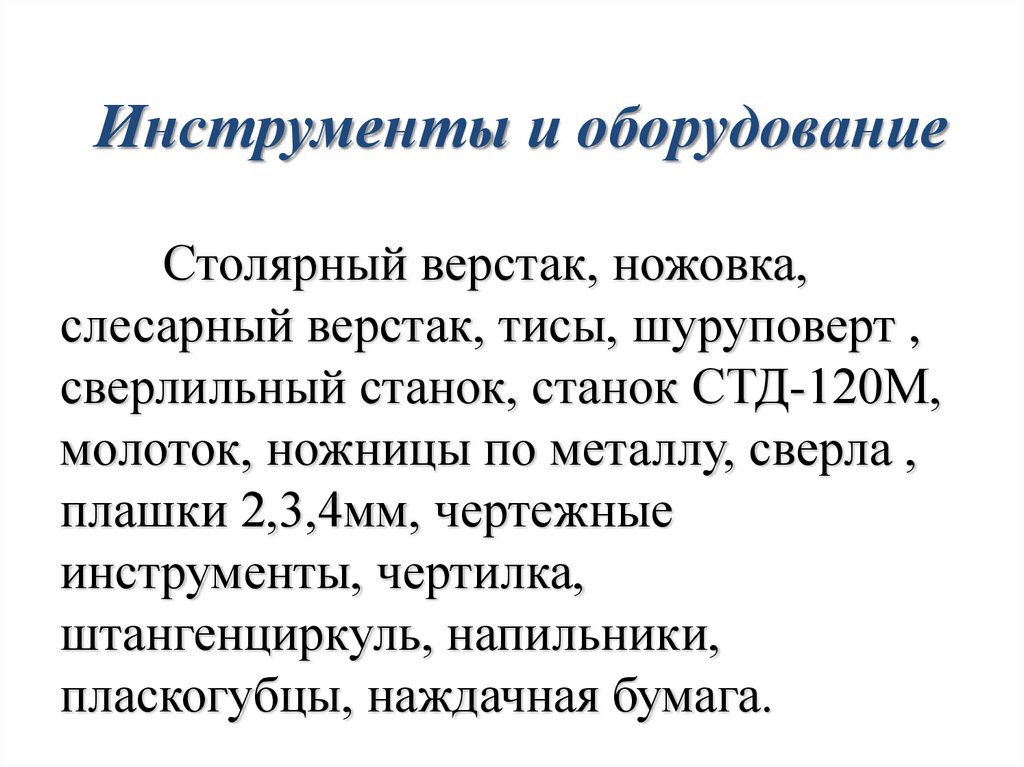

9. Инструменты и оборудование

Столярный верстак, ножовка,
слесарный верстак, тисы, шуруповерт ,
сверлильный станок, станок СТД-120М,
молоток, ножницы по металлу, сверла ,
плашки 2,3,4мм, чертежные
инструменты, чертилка,
штангенциркуль, напильники,
пласкогубцы, наждачная бумага.

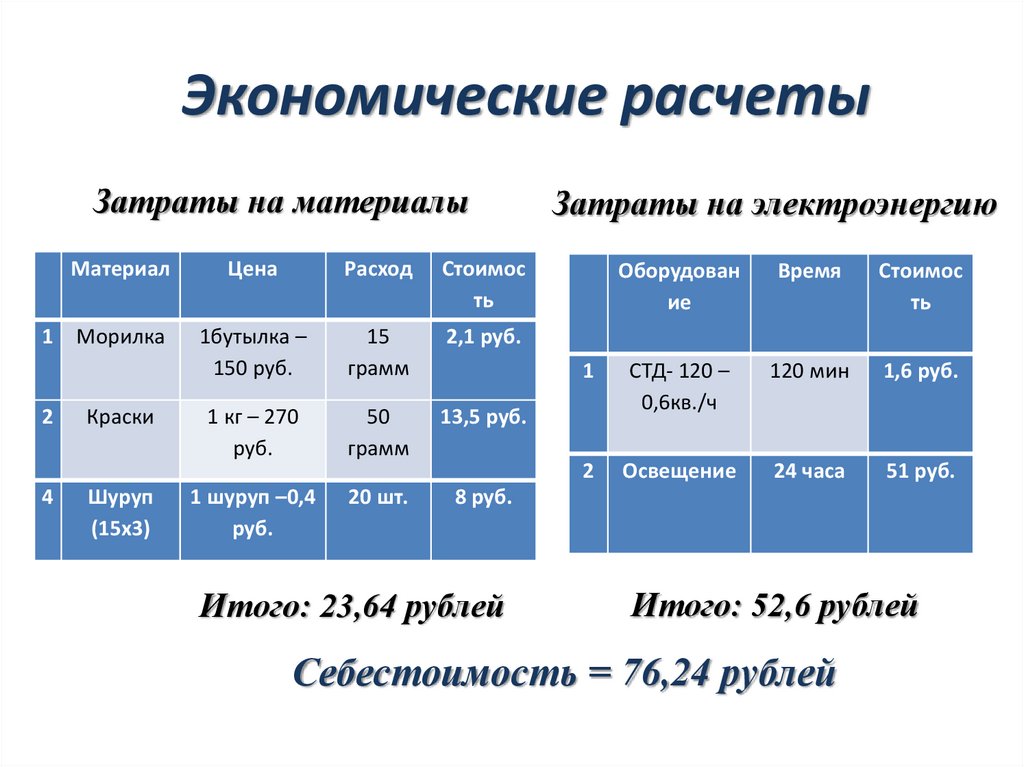

10. Экономические расчеты

Затраты на материалы
Материал
1 Морилка
2
4
Краски
Шуруп
(15х3)
Цена
Расход
Стоимос
ть
1бутылка –
150 руб.
15
грамм
2,1 руб.
1 кг – 270
руб.
50
грамм
13,5 руб.
1 шуруп –0,4
руб.
20 шт.
8 руб.
Итого: 23,64 рублей
Затраты на электроэнергию
Оборудован
ие
Время
Стоимос
ть
1
СТД- 120 –
0,6кв./ч
120 мин
1,6 руб.
2
Освещение
24 часа
51 руб.
Итого: 52,6 рублей
Себестоимость = 76,24 рублей

11. По окончании работы я сделал такие выводы:

• В изготовлении культиватора соблюдены все требования:
как экономики, экологии так и соблюдение техники
безопасности;
• Я испытал свой конструкторские и инженерные
возможности;
• Я получил дополнительные знания по разным школьным
предметам: черчение и технология, изобразительное
искусство;
• Увеличил мастерство работы на станках и с другими
инструментами.

12. Я считаю, что весь этот процесс у меня прошел достаточно плодотворно и успешно. Надеюсь, что мой макет займет достойное место

на выставке.
