Основные возможности ANSYS CFX. Модель, состоящая из нескольких доменов. Моделирование пористых тел

1. Основные возможности ANSYS CFX. Модель, состоящая из нескольких доменов. Моделирование пористых тел.

Семинар 6

2.

Моделирование течения в пористых средах
Пористое тело заменяется сплошной средой с эквивалентным
гидравлическим сопротивлением. Подробно проточная часть пористой
вставки не моделируется (поры, сетки, фильтровальные элементы и т.д.).
Воздушный сетчатый
фильтр
Катализатор
в глушителе шума
Течение в пластах
при нефтедобыче
2

3.

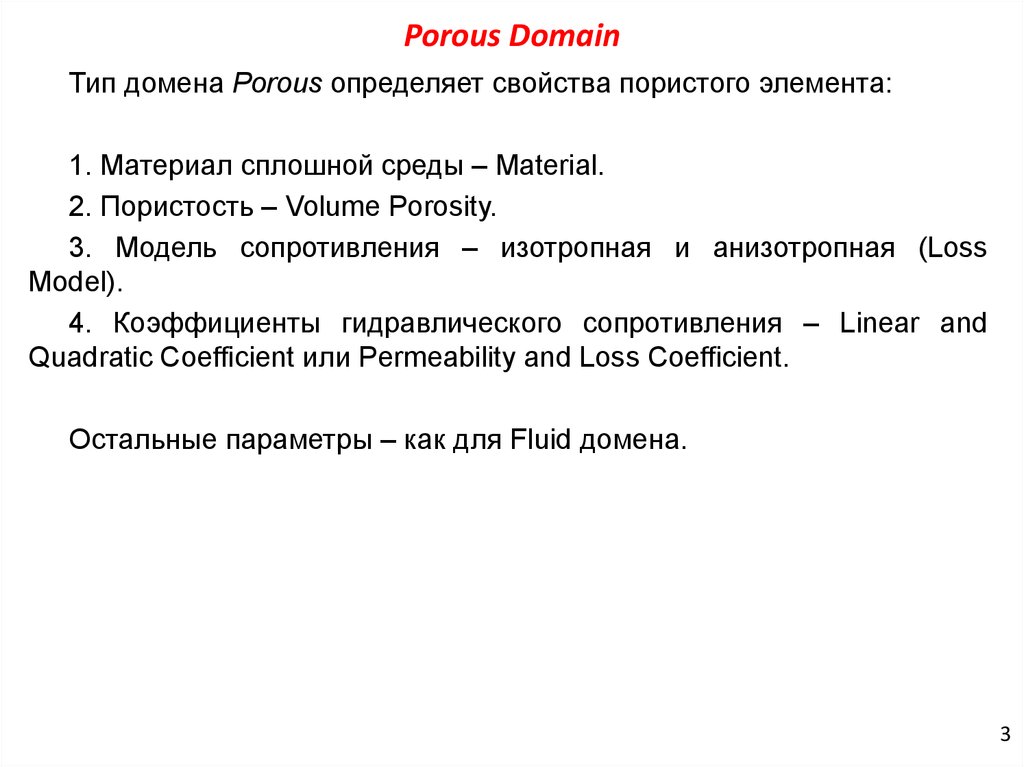

Porous Domain
Тип домена Porous определяет свойства пористого элемента:
1. Материал сплошной среды – Material.
2. Пористость – Volume Porosity.
3. Модель сопротивления – изотропная и анизотропная (Loss
Model).
4. Коэффициенты гидравлического сопротивления – Linear and
Quadratic Coefficient или Permeability and Loss Coefficient.
Остальные параметры – как для Fluid домена.
3

4.

4

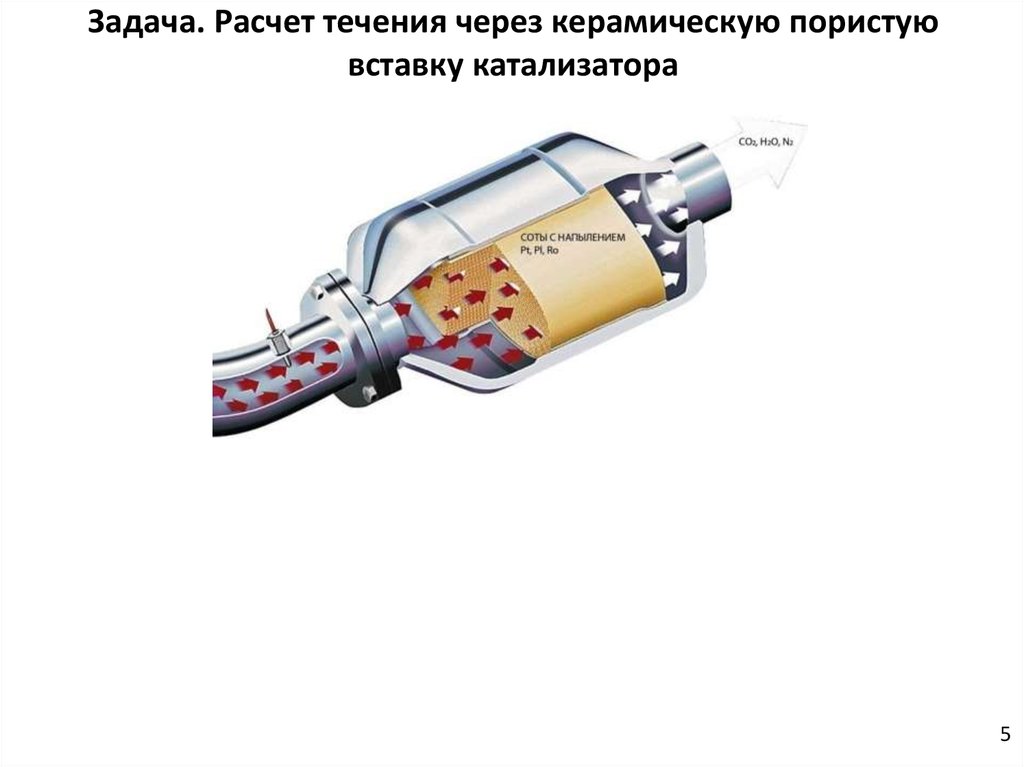

5. Задача. Расчет течения через керамическую пористую вставку катализатора

5

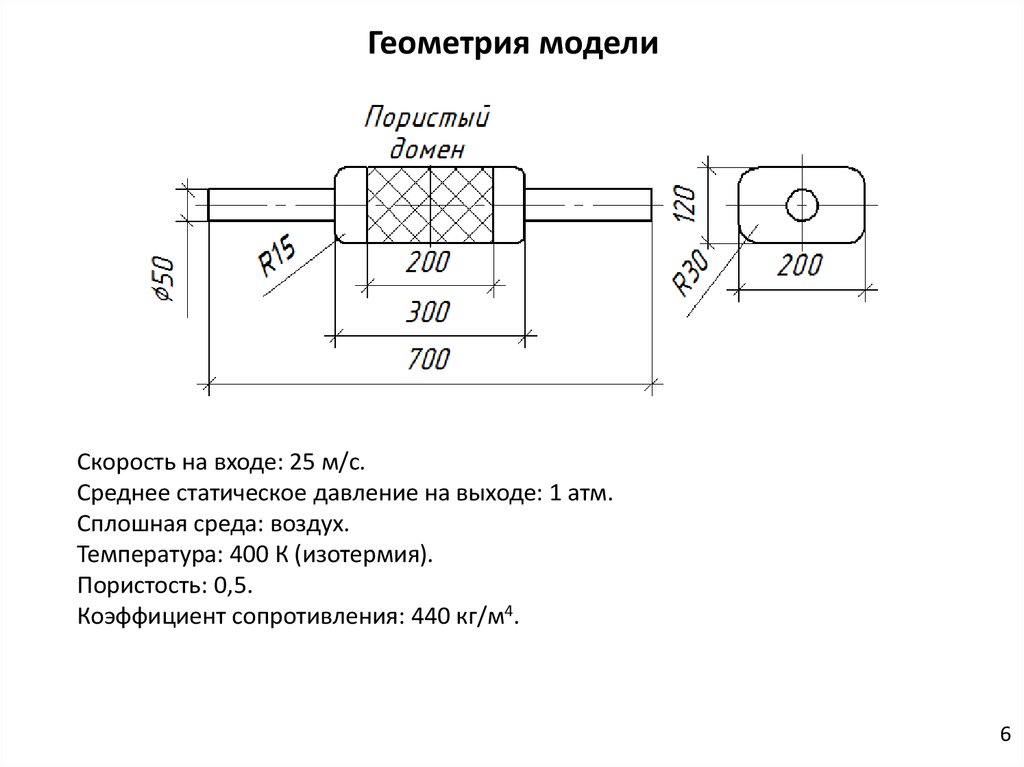

6. Геометрия модели

Скорость на входе: 25 м/с.
Среднее статическое давление на выходе: 1 атм.
Сплошная среда: воздух.
Температура: 400 К (изотермия).
Пористость: 0,5.
Коэффициент сопротивления: 440 кг/м4.
6
