Фрикционные передачи

1. Прикладная механика

фрикционные передачи

2. Схемы фрикционной передачи

№1
Схемы фрикционной передачи
с параллельными осями
с перпендикулярными осями

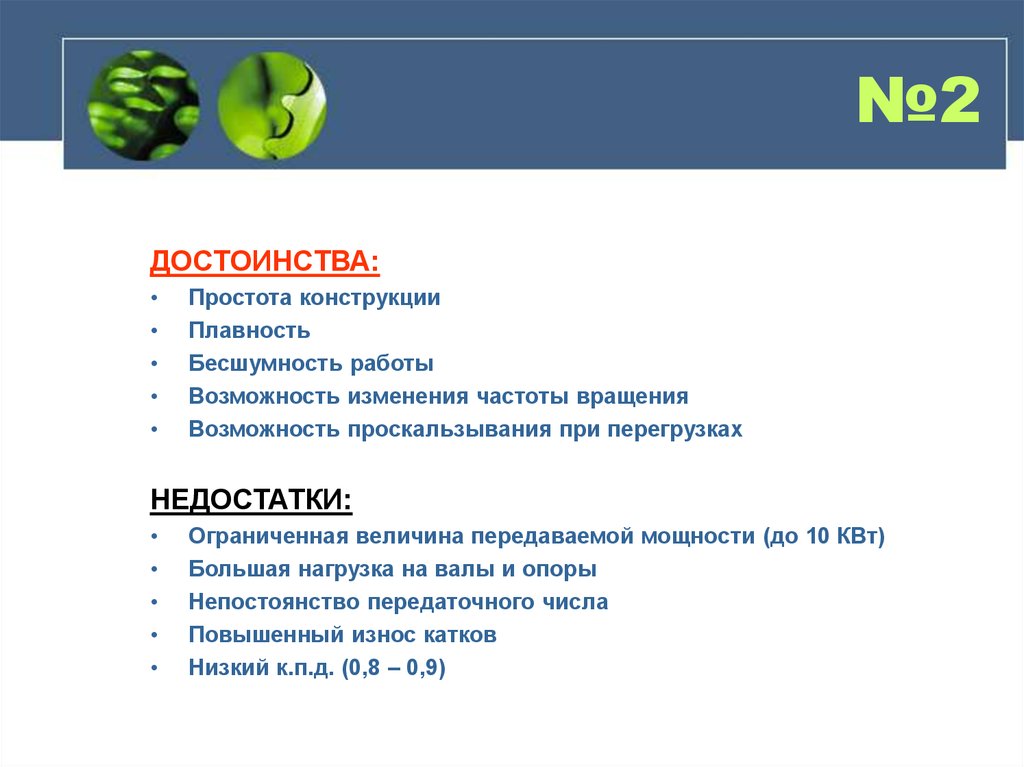

3. №2

ДОСТОИНСТВА:
Простота конструкции
Плавность
Бесшумность работы
Возможность изменения частоты вращения
Возможность проскальзывания при перегрузках
НЕДОСТАТКИ:
Ограниченная величина передаваемой мощности (до 10 КВт)
Большая нагрузка на валы и опоры
Непостоянство передаточного числа
Повышенный износ катков
Низкий к.п.д. (0,8 – 0,9)

4. №3

Схема лобового вариатора
