Новая зона для курящих и некурящих

1.

Новая зона для курящих и некурящих
План расположения.
Drafter
Chief
Engineer
Новая зона для некурящих
Новый тротуар
Legend:
-
1
Существующая кабина для к
урения. Демонтаж после ус
тановки новой кабины.
Существующая зона для не
курящих
-
General 대 외General
비
manager
director
расположение в
настоящее время
план установки
Новая зона для курящих
Новый тротуар

2.

대 외 비
Новая зона для курящих и некурящих

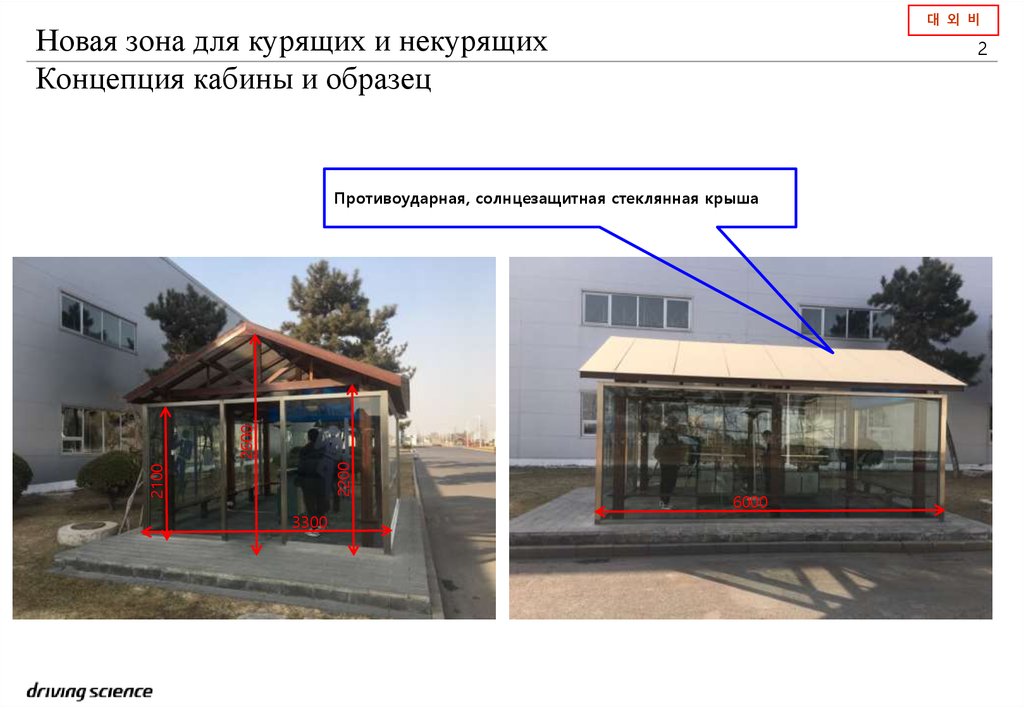

Концепция кабины и образец
2
2100
2200
2600
Противоударная, солнцезащитная стеклянная крыша
3300
6000

3.

Новая зона для курящих и некурящих
대 외 비
3

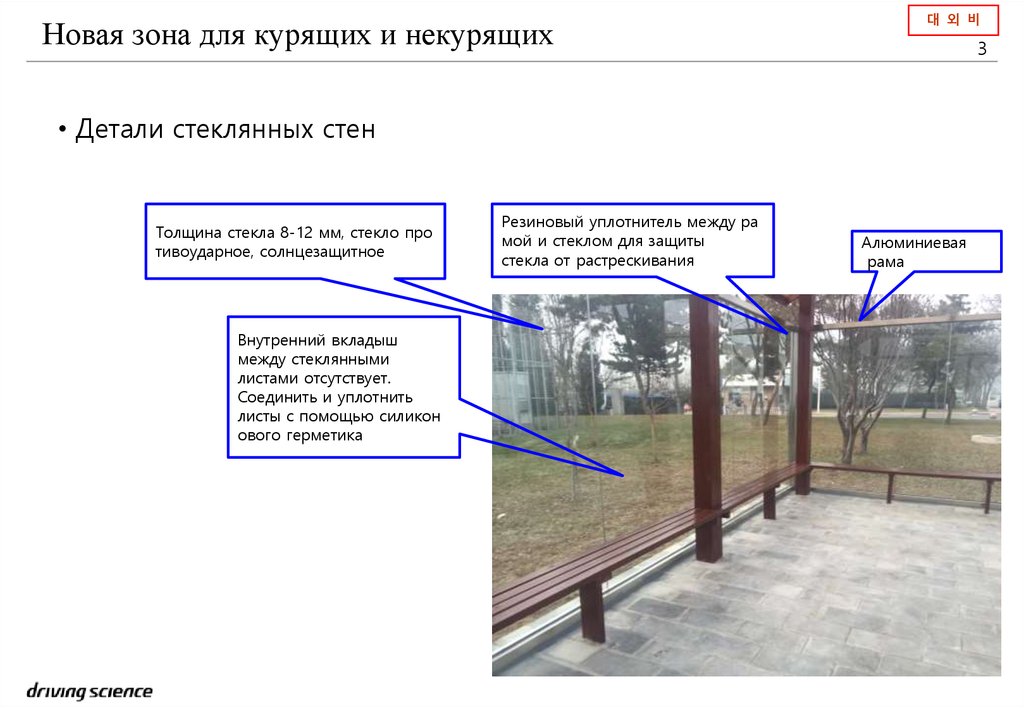

• Детали стеклянных стен
Толщина стекла 8-12 мм, стекло про
тивоударное, солнцезащитное
Внутренний вкладыш
между стеклянными
листами отсутствует.
Соединить и уплотнить
листы с помощью силикон
ового герметика
Резиновый уплотнитель между ра
мой и стеклом для защиты
стекла от растрескивания
Алюминиевая
рама

4.

Новая зона для курящих и некурящих

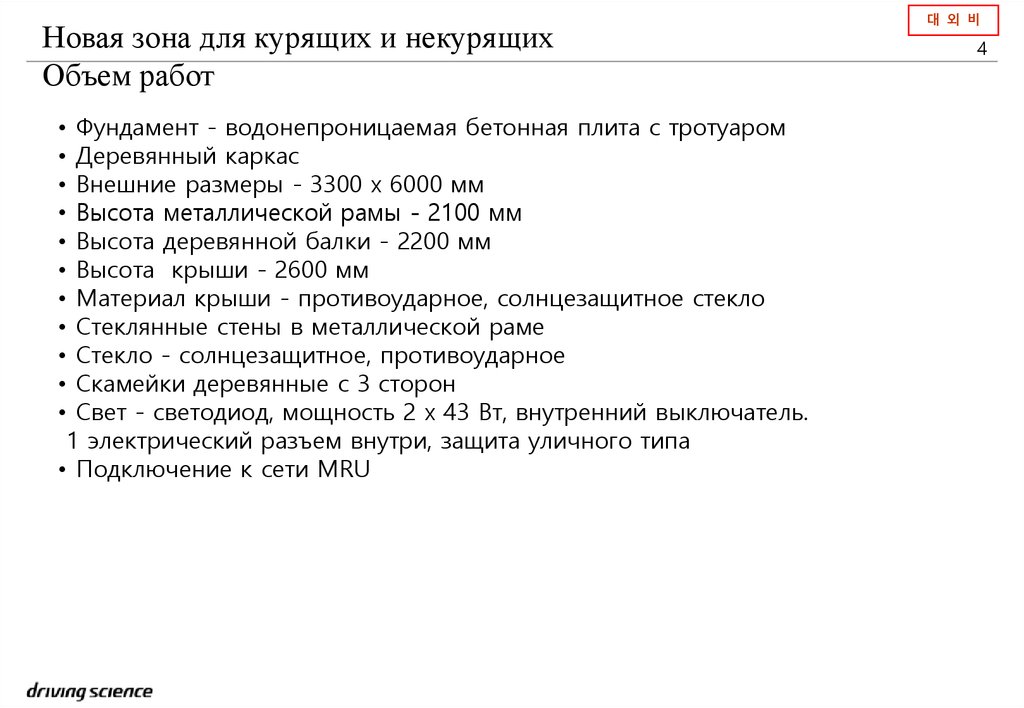

Объем работ
Фундамент - водонепроницаемая бетонная плита с тротуаром
Деревянный каркас
Внешние размеры - 3300 x 6000 мм
Высота металлической рамы - 2100 мм
Высота деревянной балки - 2200 мм
Высота крыши - 2600 мм
Материал крыши - противоударное, солнцезащитное стекло
Стеклянные стены в металлической раме
Стекло - солнцезащитное, противоударное
Скамейки деревянные с 3 сторон
Свет - светодиод, мощность 2 x 43 Вт, внутренний выключатель.
1 электрический разъем внутри, защита уличного типа
• Подключение к сети MRU
대 외 비
4
