Металлы. Дендрит Д.К. Чернова

1. Дендрит Д. К. Чернова

Металлы
Дендрит Д. К. Чернова
I
III
II
III
II
Схема поликристалической структуры

2.

Металлы

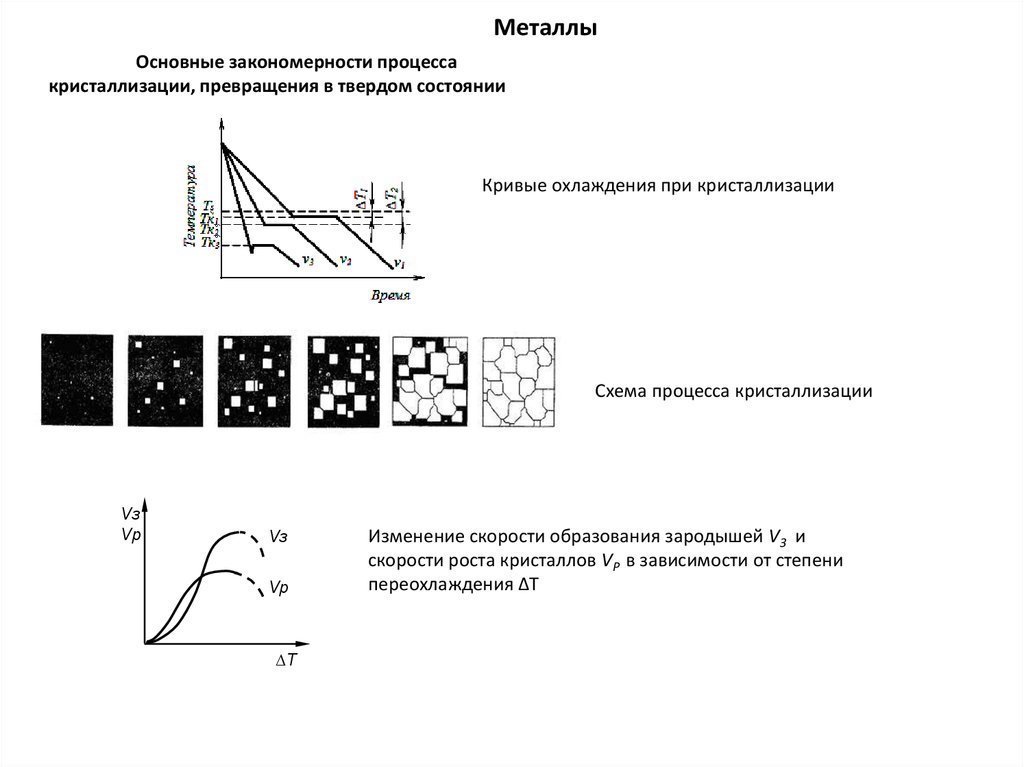

Основные закономерности процесса
кристаллизации, превращения в твердом состоянии
Кривые охлаждения при кристаллизации
Схема процесса кристаллизации
Vз
Vр
Vз
Vp
∆Т
Изменение скорости образования зародышей VЗ и
скорости роста кристаллов VР в зависимости от степени
переохлаждения ∆Т

3.

Vз
4

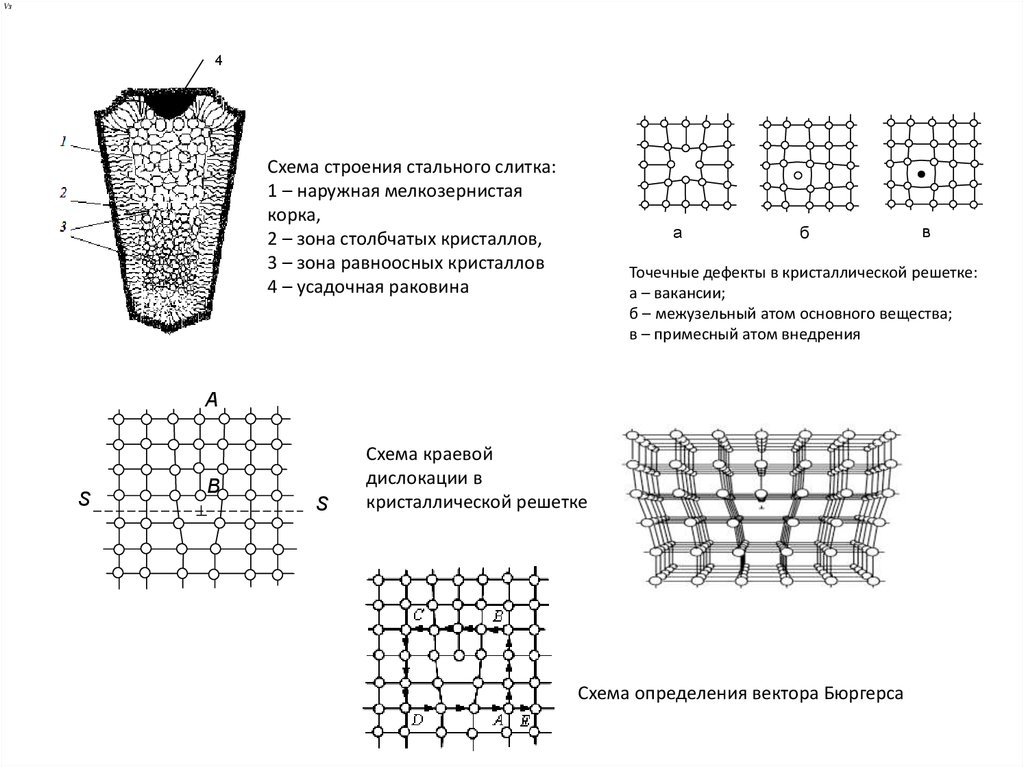

Схема строения стального слитка:
1 – наружная мелкозернистая
корка,
2 – зона столбчатых кристаллов,
3 – зона равноосных кристаллов
4 – усадочная раковина
а
б
Точечные дефекты в кристаллической решетке:
а – вакансии;
б – межузельный атом основного вещества;
в – примесный атом внедрения
А
S
В
S
в
Схема краевой
дислокации в
кристаллической решетке
Схема определения вектора Бюргерса

4.

Металлы

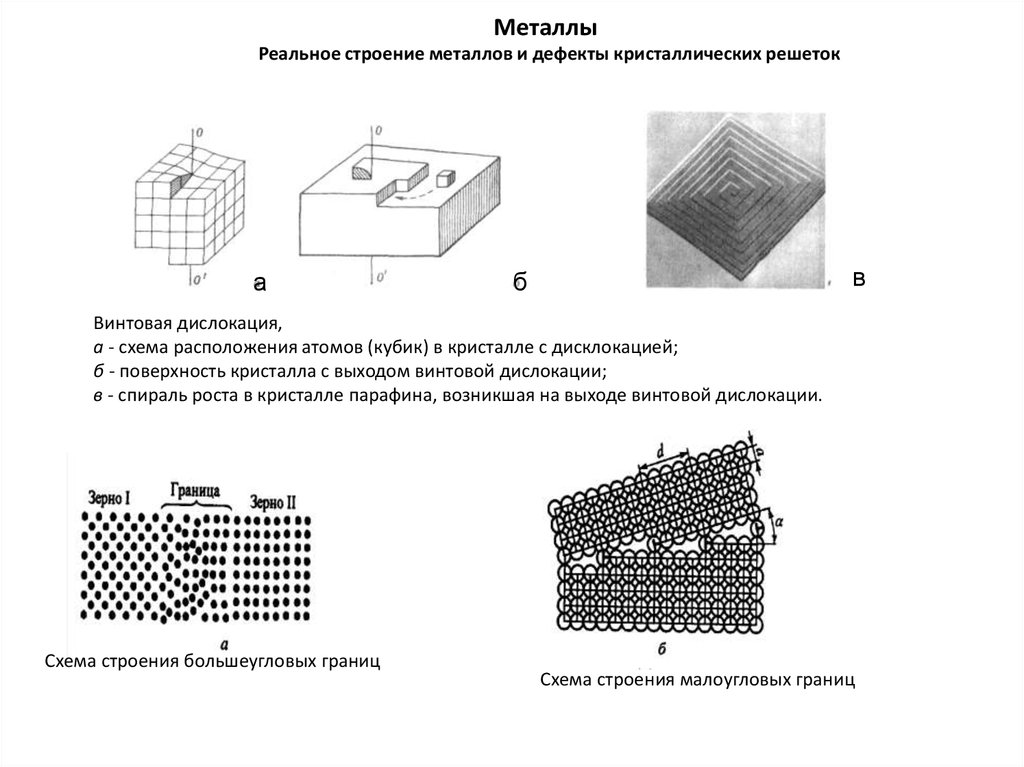

Реальное строение металлов и дефекты кристаллических решеток
а
в
б
Винтовая дислокация,
а - схема расположения атомов (кубик) в кристалле с дисклокацией;
б - поверхность кристалла с выходом винтовой дислокации;
в - спираль роста в кристалле парафина, возникшая на выходе винтовой дислокации.
Схема строения большеугловых границ
Схема строения малоугловых границ

5.

Металлы

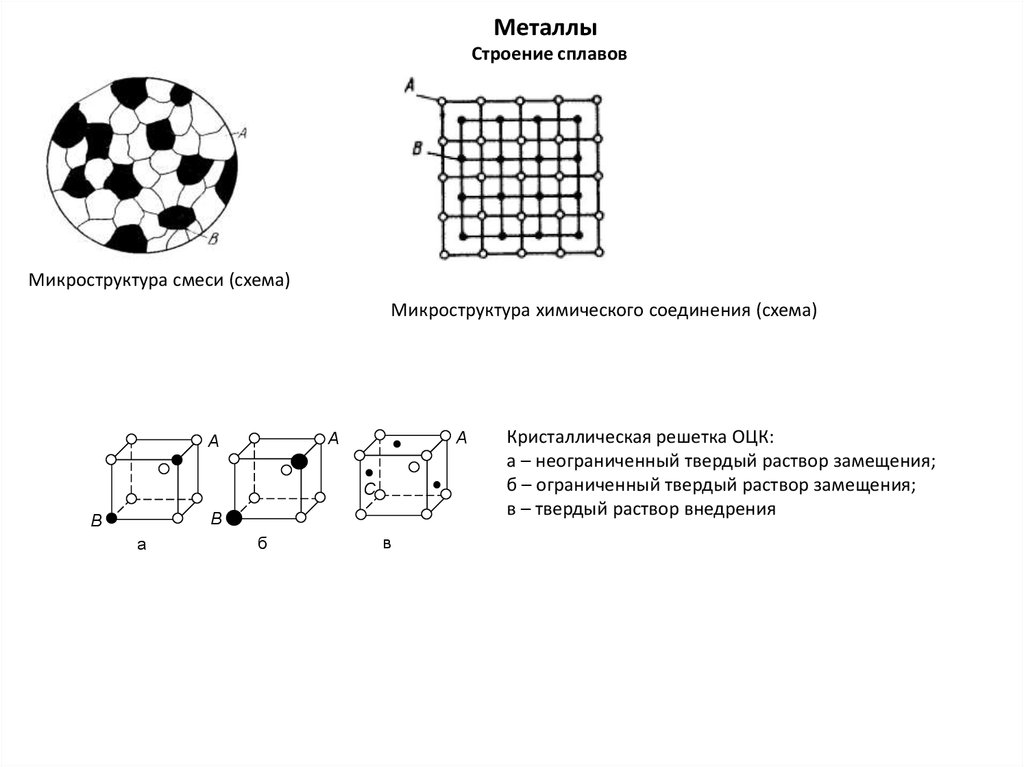

Строение сплавов
Микроструктура смеси (схема)
Микроструктура химического соединения (схема)
А
А
А
С
В
В
а
б
в
Кристаллическая решетка ОЦК:
а – неограниченный твердый раствор замещения;
б – ограниченный твердый раствор замещения;
в – твердый раствор внедрения

6.

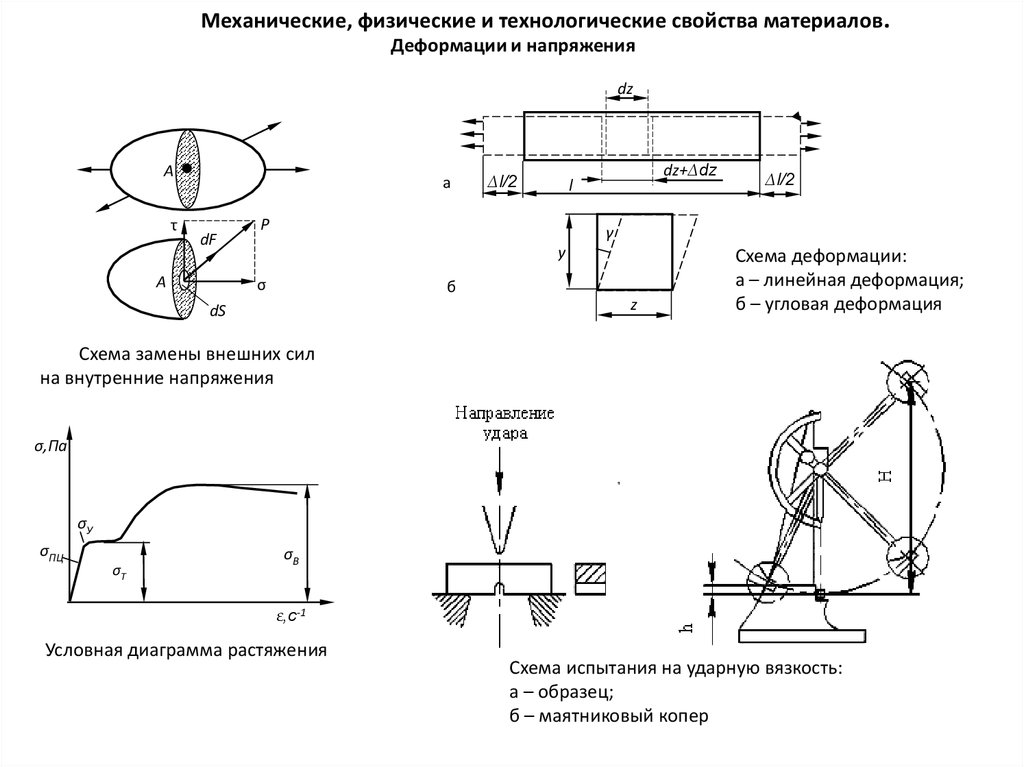

Механические, физические и технологические свойства материалов.
Деформации и напряжения
dz
А
τ
a
dF
А
Δl/2
dz+Δdz
l
P
Δl/2
γ
y
σ
б
z
dS
Схема деформации:
а – линейная деформация;
б – угловая деформация
Схема замены внешних сил
на внутренние напряжения
σ,Па
σУ
σПЦ
σТ
σВ
ε,с-1
Условная диаграмма растяжения
Схема испытания на ударную вязкость:
а – образец;
б – маятниковый копер

7.

Механические, физические и технологические свойства материалов.

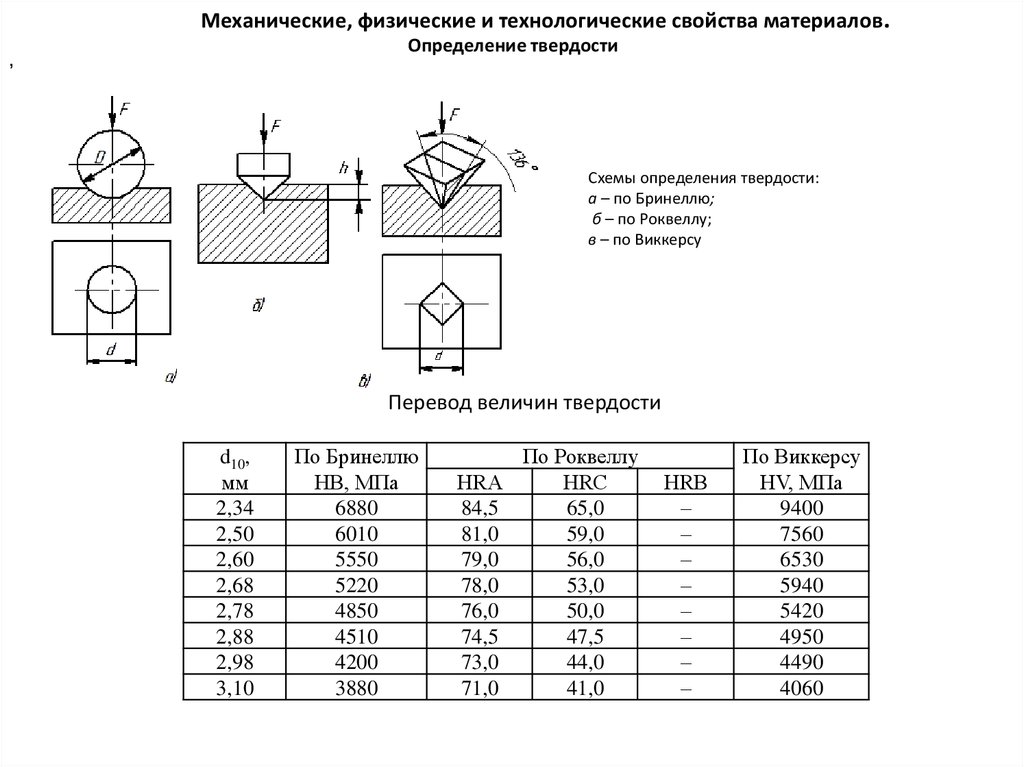

Определение твердости
,
Схемы определения твердости:
а – по Бринеллю;
б – по Роквеллу;
в – по Виккерсу
Перевод величин твердости
d10,
мм
2,34
2,50
2,60
2,68
2,78
2,88
2,98
3,10
По Бринеллю
НВ, МПа
6880
6010
5550
5220
4850
4510
4200
3880
По Роквеллу
НRА
НRС
84,5
65,0
81,0
59,0
79,0
56,0
78,0
53,0
76,0
50,0
74,5
47,5
73,0
44,0
71,0
41,0
НRВ
–
–
–
–
–
–
–
–
По Виккерсу
НV, МПа
9400
7560
6530
5940
5420
4950
4490
4060
