Осветительная и оптическая системы спектральных приборов

1. Осветительная и оптическая системы спектральных приборов

ОСВЕТИТЕЛЬНАЯ И
ОПТИЧЕСКАЯ СИСТЕМЫ
СПЕКТРАЛЬНЫХ ПРИБОРОВ
Лекция №7

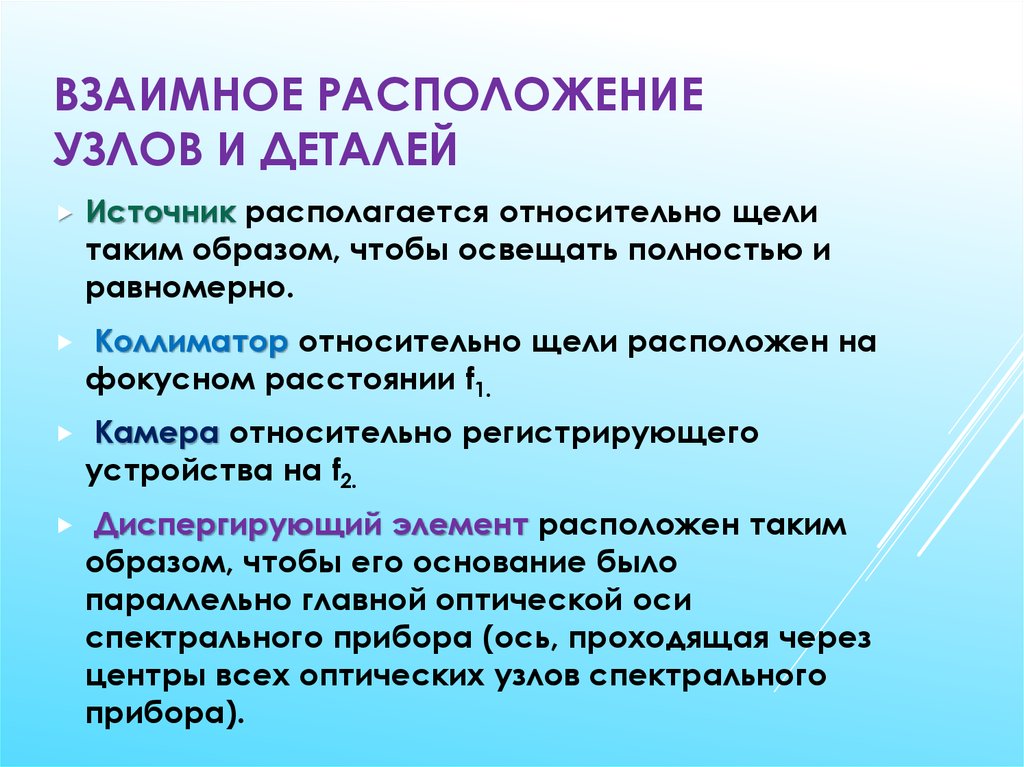

2. взаимное расположение узлов и деталей

ВЗАИМНОЕ РАСПОЛОЖЕНИЕ
УЗЛОВ И ДЕТАЛЕЙ
Источник располагается относительно щели
таким образом, чтобы освещать полностью и
равномерно.
Коллиматор относительно щели расположен на
фокусном расстоянии f1.
Камера относительно регистрирующего
устройства на f2.
Диспергирующий элемент расположен таким
образом, чтобы его основание было
параллельно главной оптической оси
спектрального прибора (ось, проходящая через
центры всех оптических узлов спектрального
прибора).

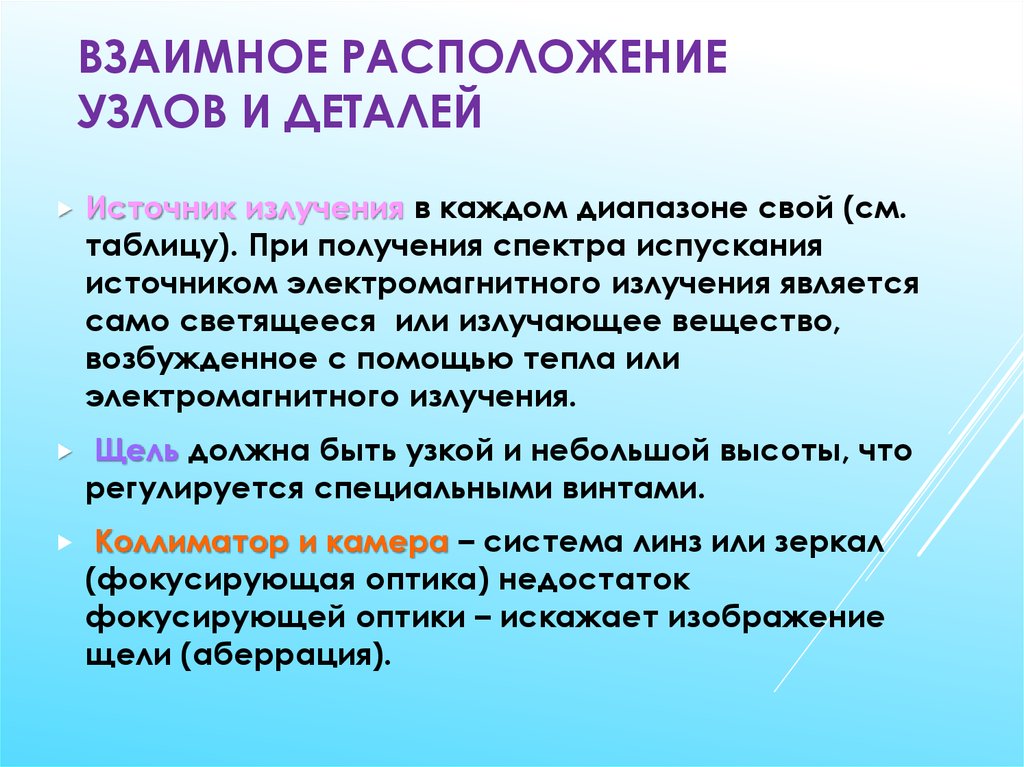

3. взаимное расположение узлов и деталей

ВЗАИМНОЕ РАСПОЛОЖЕНИЕ
УЗЛОВ И ДЕТАЛЕЙ
Источник излучения в каждом диапазоне свой (см.
таблицу). При получения спектра испускания
источником электромагнитного излучения является
само светящееся или излучающее вещество,
возбужденное с помощью тепла или
электромагнитного излучения.
Щель должна быть узкой и небольшой высоты, что
регулируется специальными винтами.
Коллиматор и камера – система линз или зеркал
(фокусирующая оптика) недостаток
фокусирующей оптики – искажает изображение
щели (аберрация).

4.

5.

6. Способы устранения аберрации

СПОСОБЫ УСТРАНЕНИЯ
АБЕРРАЦИИ
Хроматическая - применение сферических зеркал.
При использовании фотопластинки в качестве
регистрирующего устройства ее устанавливают под
некоторым углом по отношению к камерному
объективу.

7. Способы устранения аберрации

СПОСОБЫ УСТРАНЕНИЯ
АБЕРРАЦИИ
Сферическая - используют узкие щели, которые
концентрируют электромагнитные излучения только в
центральной части линзы или зеркала.
Также используют специальные асферические линзы

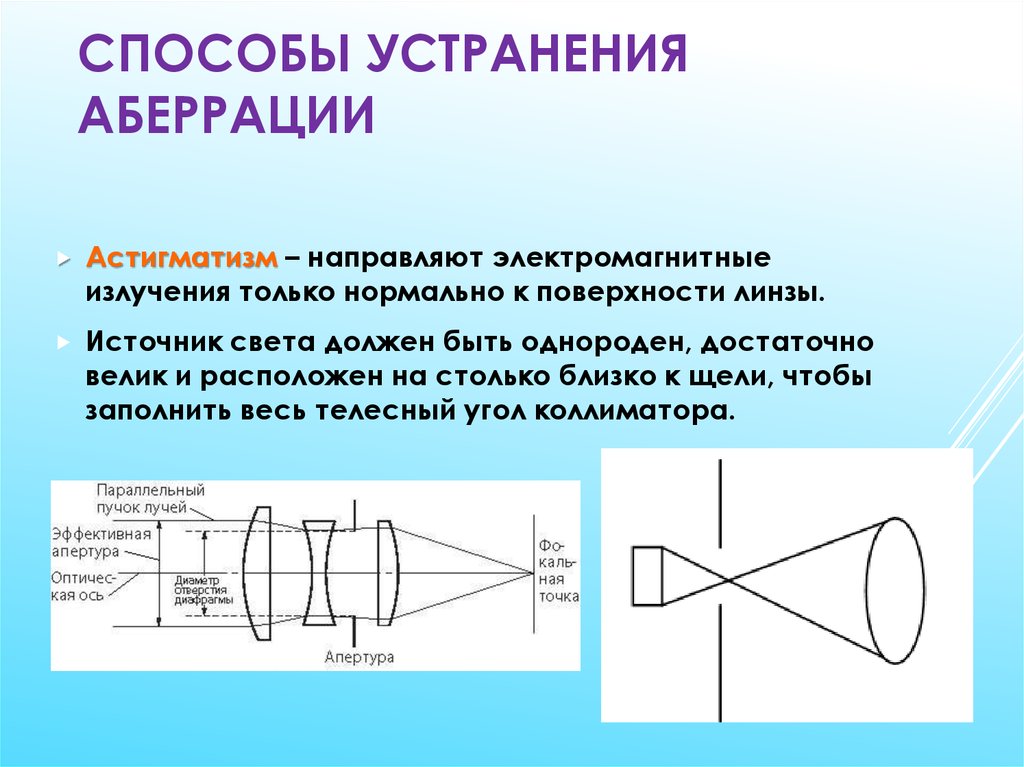

8. Способы устранения аберрации

СПОСОБЫ УСТРАНЕНИЯ
АБЕРРАЦИИ
Астигматизм – направляют электромагнитные
излучения только нормально к поверхности линзы.
Источник света должен быть однороден, достаточно
велик и расположен на столько близко к щели, чтобы
заполнить весь телесный угол коллиматора.

9. конденсоры

КОНДЕНСОРЫ
Конденсоры – устройства, которые обеспечевают
равномерное освещение щели
Достоинства: блуждание источника не велики и они
сравнимы с размерами щели, следовательно, не
меняются условия освещенности щели.
1. Оптический конденсор – зеркало за источником света.

10. конденсоры

КОНДЕНСОРЫ
Трех
линзовый конденсор. Во время горения
дуга или искра колеблется, следовательно,
изображение может смещаться.

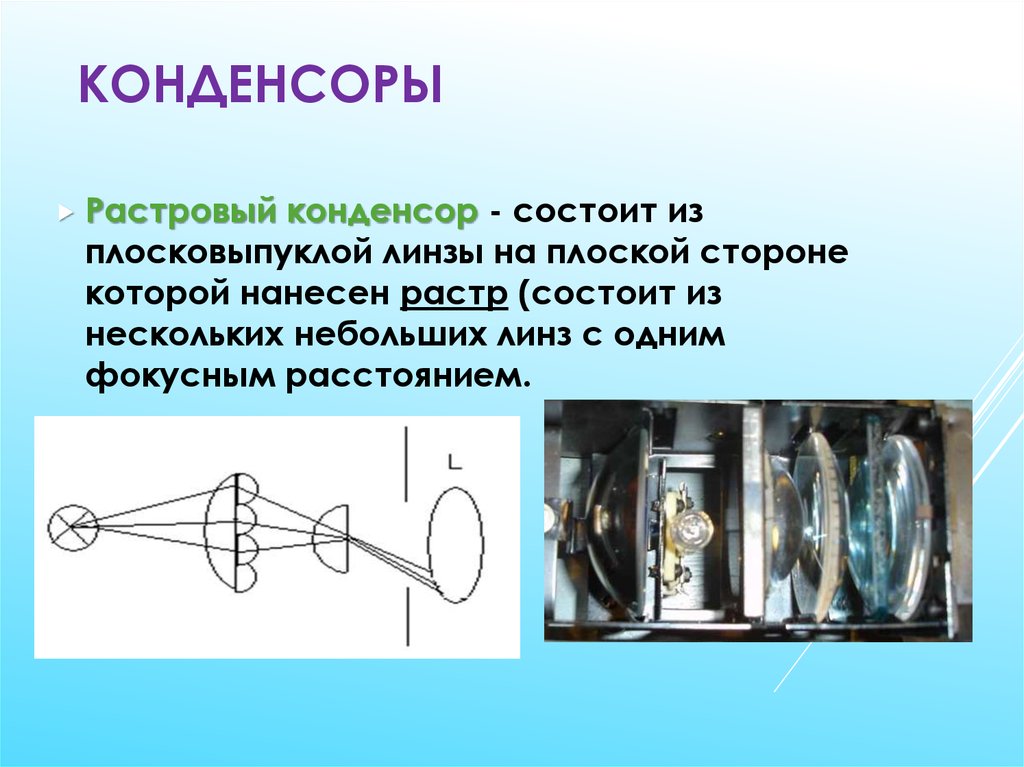

11. конденсоры

КОНДЕНСОРЫ
Растровый
конденсор - состоит из
плосковыпуклой линзы на плоской стороне
которой нанесен растр (состоит из
нескольких небольших линз с одним
фокусным расстоянием.

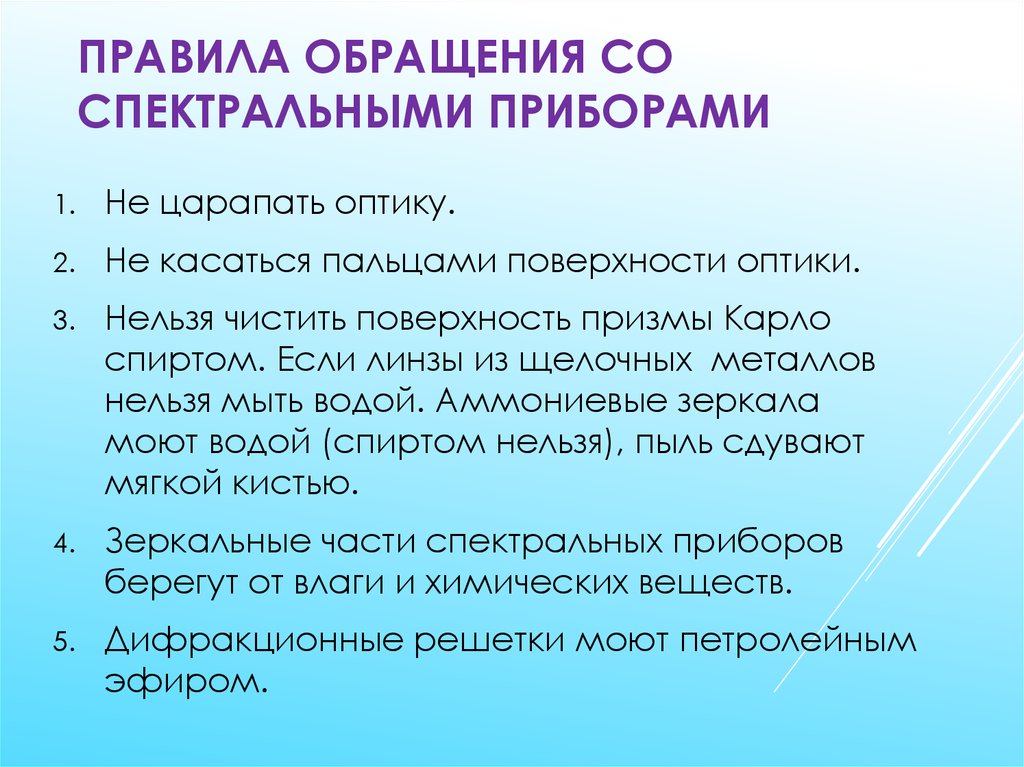

12. Правила обращения со спектральными приборами

ПРАВИЛА ОБРАЩЕНИЯ СО
СПЕКТРАЛЬНЫМИ ПРИБОРАМИ
1.
Не царапать оптику.
2.
Не касаться пальцами поверхности оптики.
3.
Нельзя чистить поверхность призмы Карло
спиртом. Если линзы из щелочных металлов
нельзя мыть водой. Аммониевые зеркала
моют водой (спиртом нельзя), пыль сдувают
мягкой кистью.
4.
Зеркальные части спектральных приборов
берегут от влаги и химических веществ.
5.
Дифракционные решетки моют петролейным
эфиром.
