Логические основы ВТ. Компараторы

1.

Логические основы ВТ
Тема 12:
Компараторы

2.

Логические основы ВТ
Одноразрядный компаратор
Создадим свое УГО:

3.

Логические основы ВТ

4.

Логические основы ВТ
Признак равенства двух разрядов
Признак равенства многих разрядов
Признак «больше» для двухразрядных чисел
Признак «больше» для многоразрядных чисел

5.

Логические основы ВТ

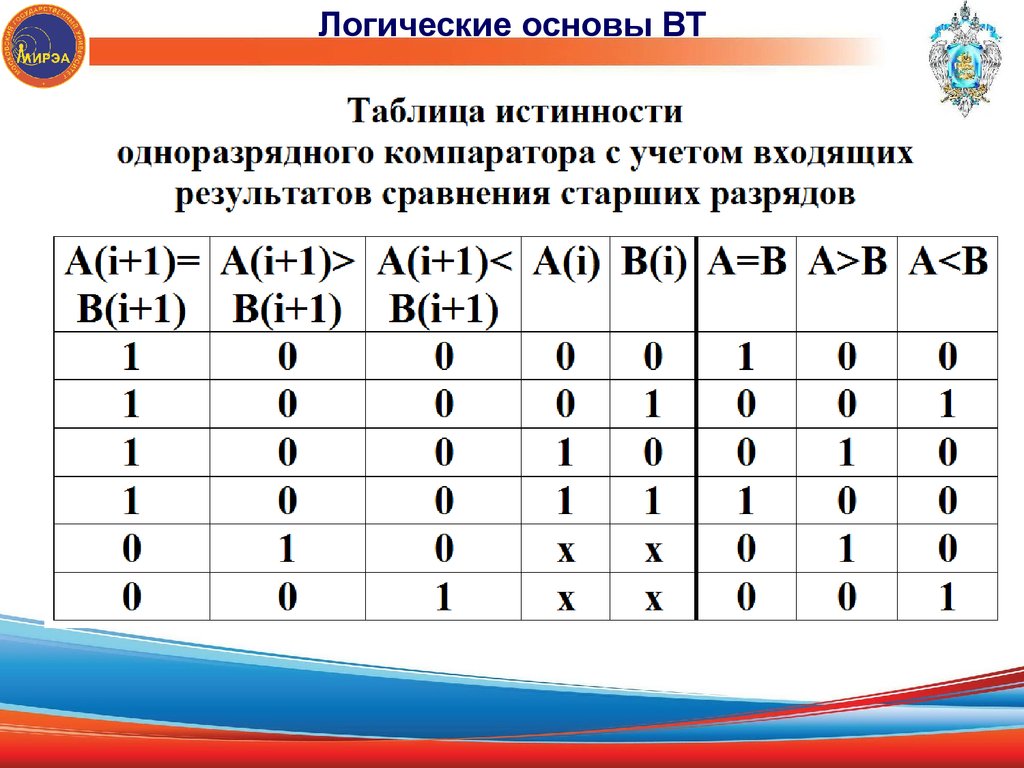

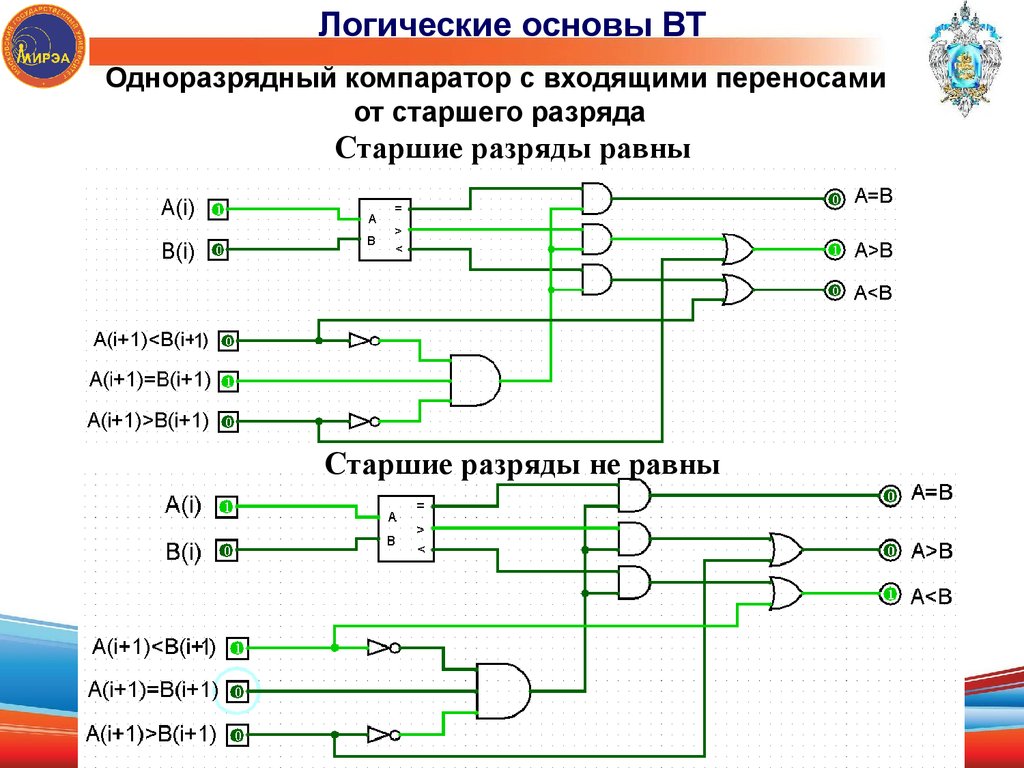

Одноразрядный компаратор с входящими переносами
от старшего разряда
Старшие разряды равны
Старшие разряды не равны

6.

Логические основы ВТ
Создадим УГО для предыдущей схемы

7.

Логические основы ВТ

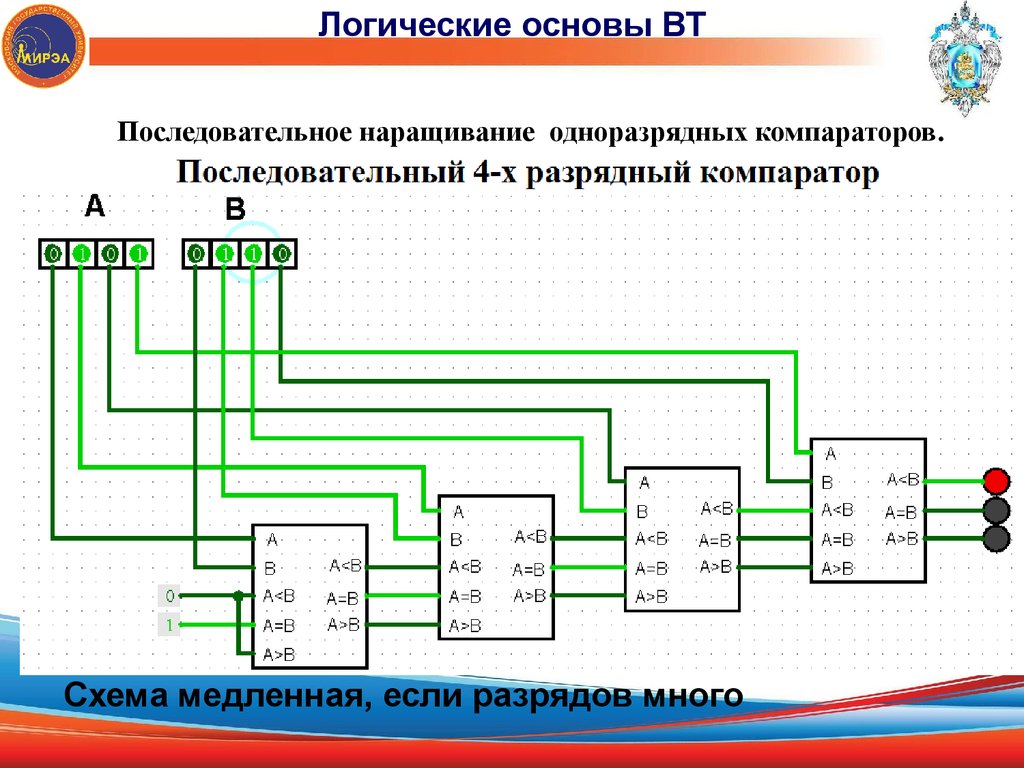

Последовательное наращивание одноразрядных компараторов.
Схема медленная, если разрядов много

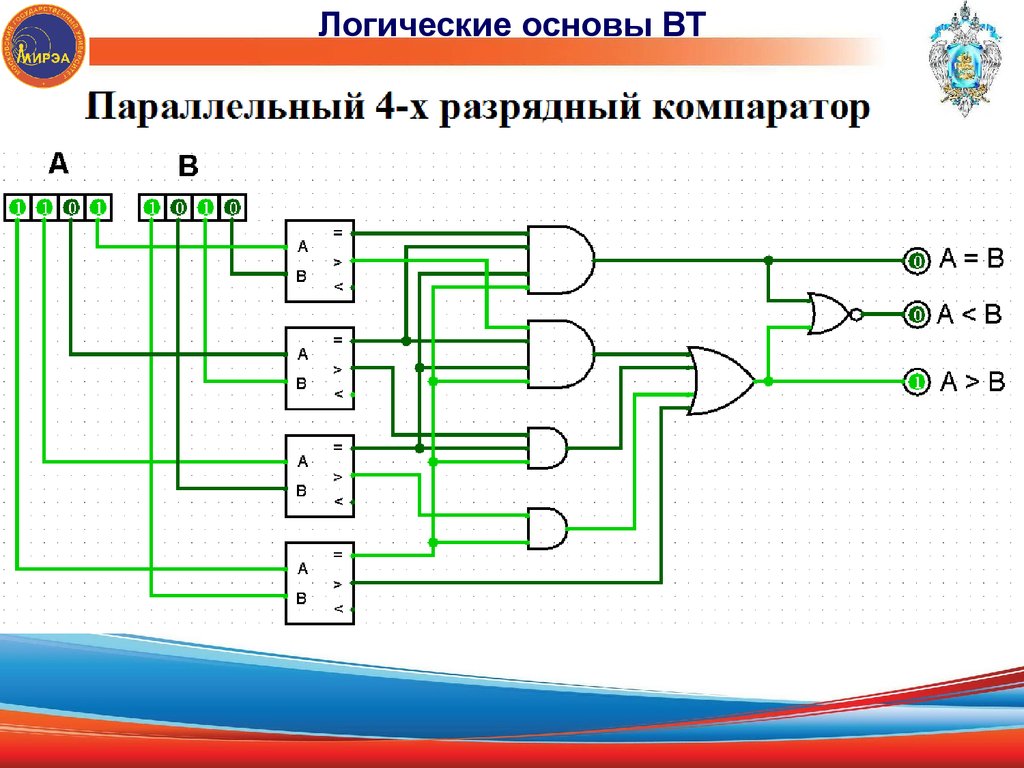

8.

9.

Логические основы ВТ
