Биполярные транзисторы

1. Проект

На тему: «биполярные транзисторы»
Выполнил:
Прядко Данила
Ученик 10 А класса

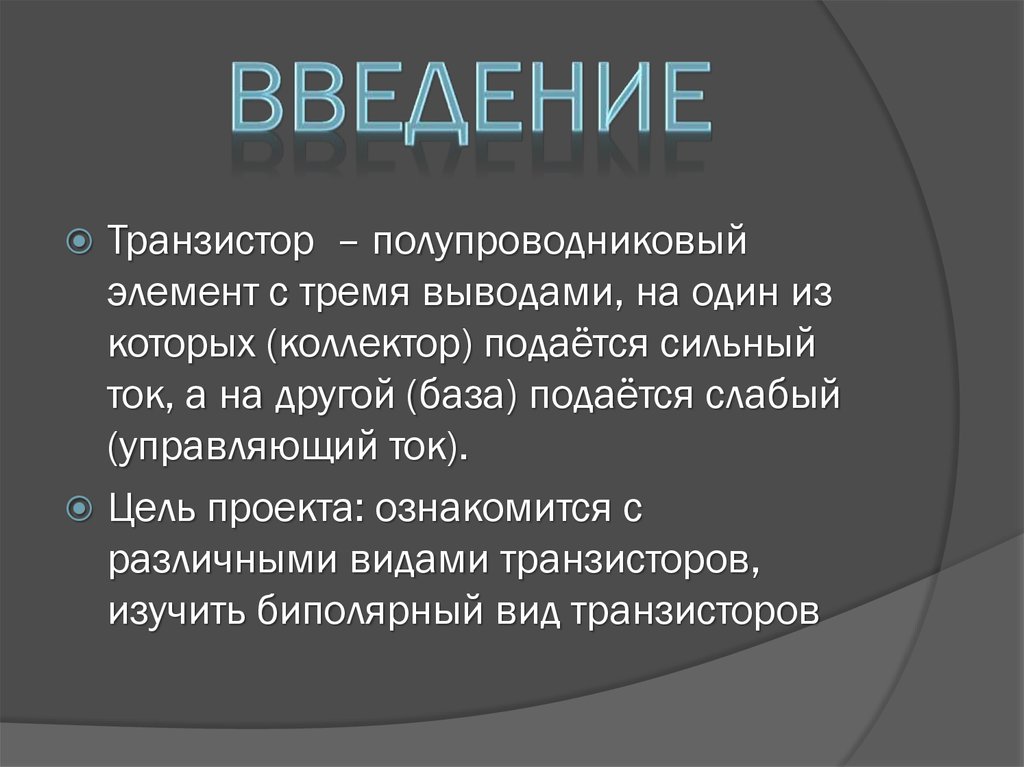

2. Введение

Транзистор – полупроводниковый
элемент с тремя выводами, на один из
которых (коллектор) подаётся сильный
ток, а на другой (база) подаётся слабый
(управляющий ток).
Цель проекта: ознакомится с
различными видами транзисторов,
изучить биполярный вид транзисторов

3. Разновидности транзисторов. Полевые транзисторы

Полевые
транзисторы –
распространённые
устройства в
которых
управление
электрическим
потоком
происходит
посредством
электрического
поля.

4. Биполярные транзисторы

Биполя́рный транзи́стор —
трёхэлектродный полупроводниковый прибор,
один из типов транзисторов.

5. Виды Биполярных транзисторов

В зависимости от порядка чередования слоёв различают np-n (эмиттер — n-полупроводник, база — р-полупроводник,
коллектор — n-полупроводник) и p-n-p транзисторы.

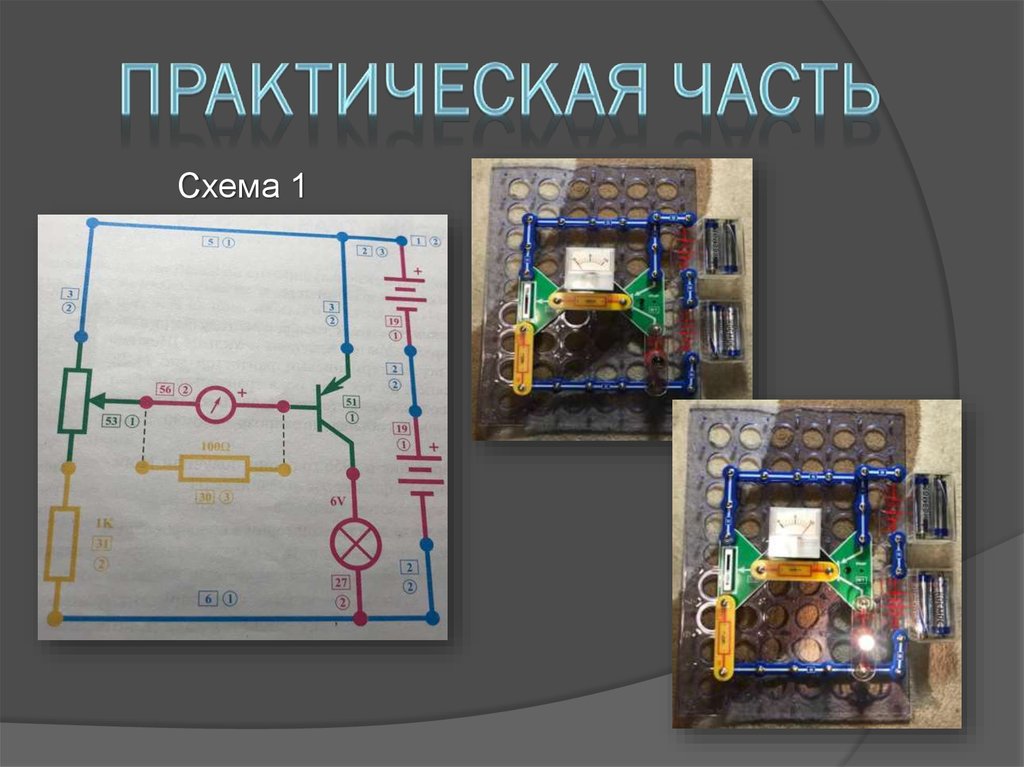

6. Практическая часть

Схема 1

7.

Схема 2
* - коэффициент усиления тока
Если подключить
транзисторы по
схеме 2, то общий
коэффициент
усиления будет равен
произведению β*
каждого из
транзисторов: β = β1
* β2. Такая схема
включения носит
название «составной
транзистор».

8.

I1 ~10мА = 0,01А
I2 ~4мкА = 0,000004А
0,01А : 0,000004А = 2500
