Учебник по деформации весны Abaqus

1.

Abaqus Spring deformation tutorial

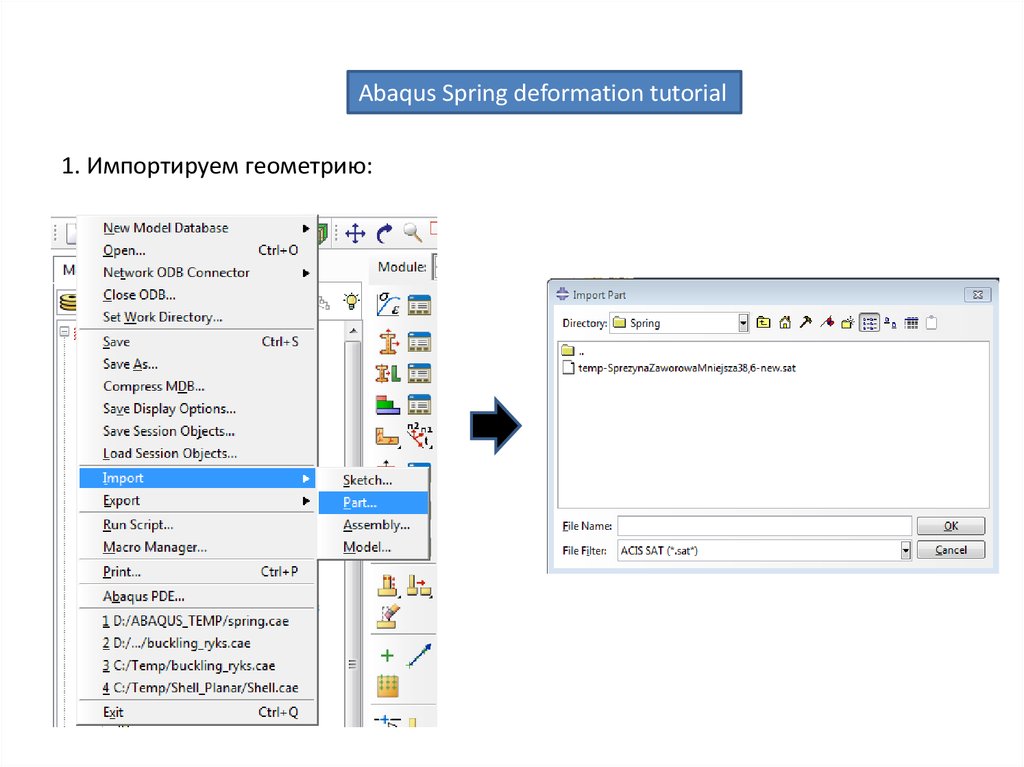

1. Импортируем геометрию:

2.

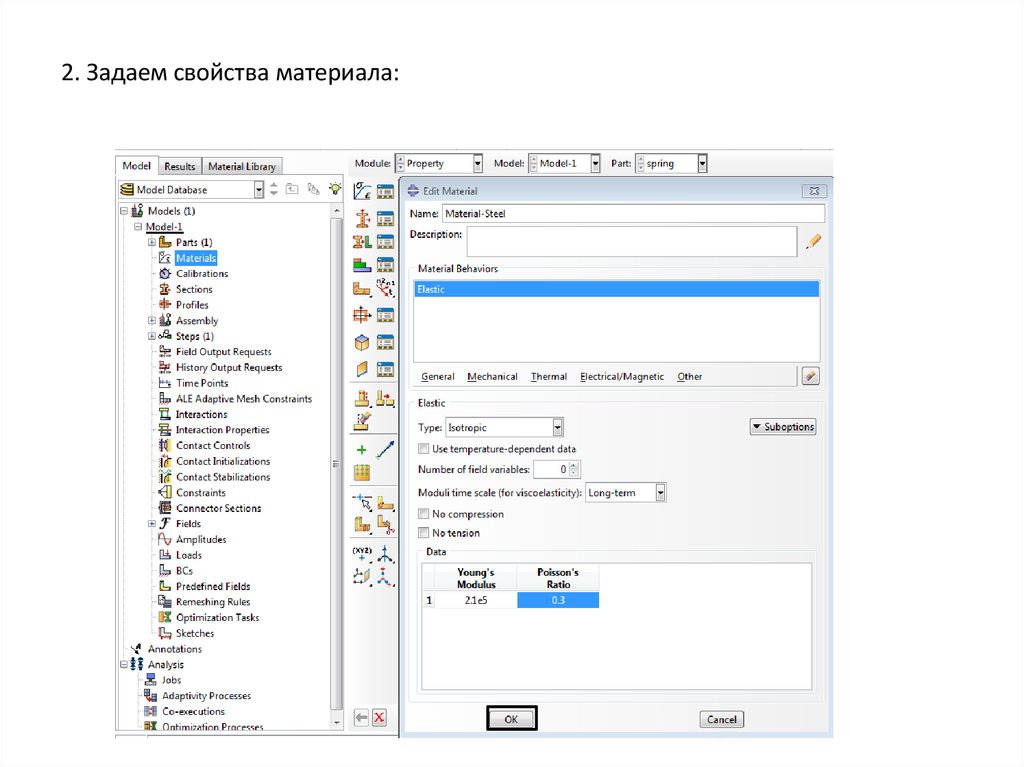

2. Задаем свойства материала:

3.

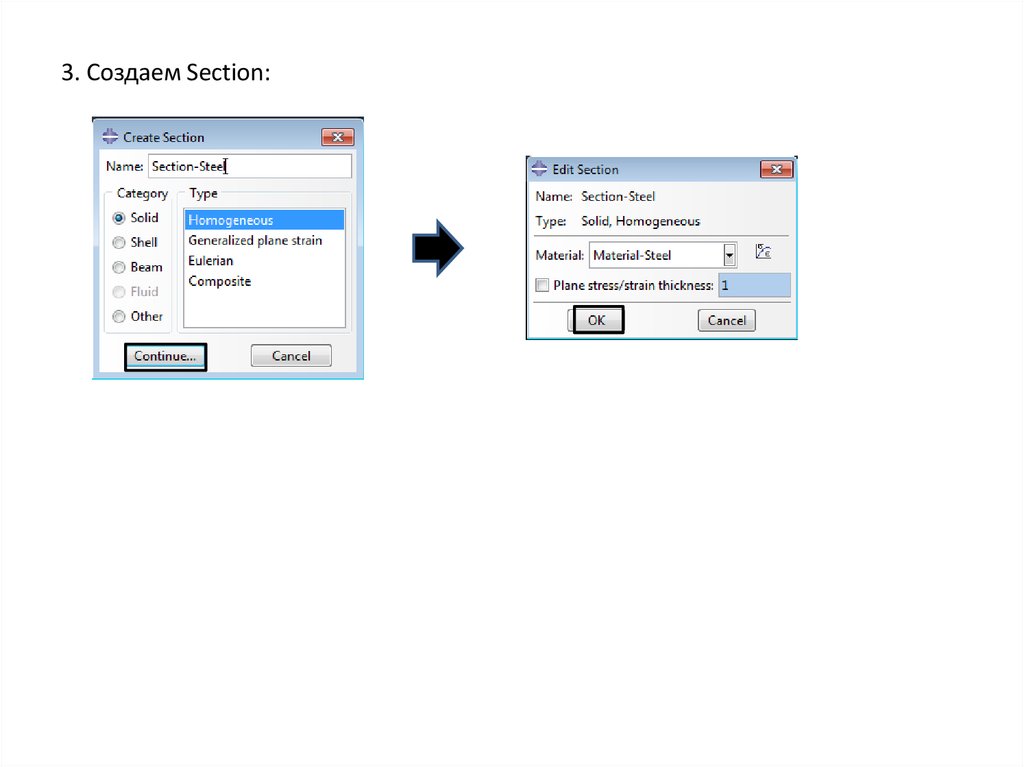

3. Создаем Section:

4.

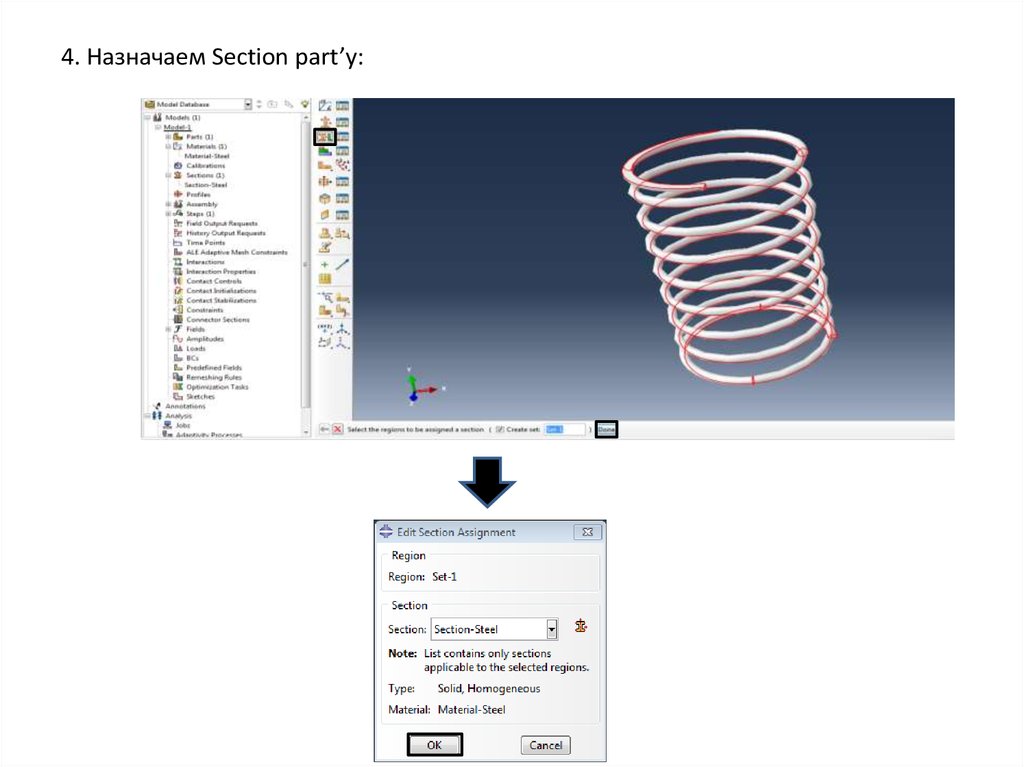

4. Назначаем Section part’у:
1
2

5.

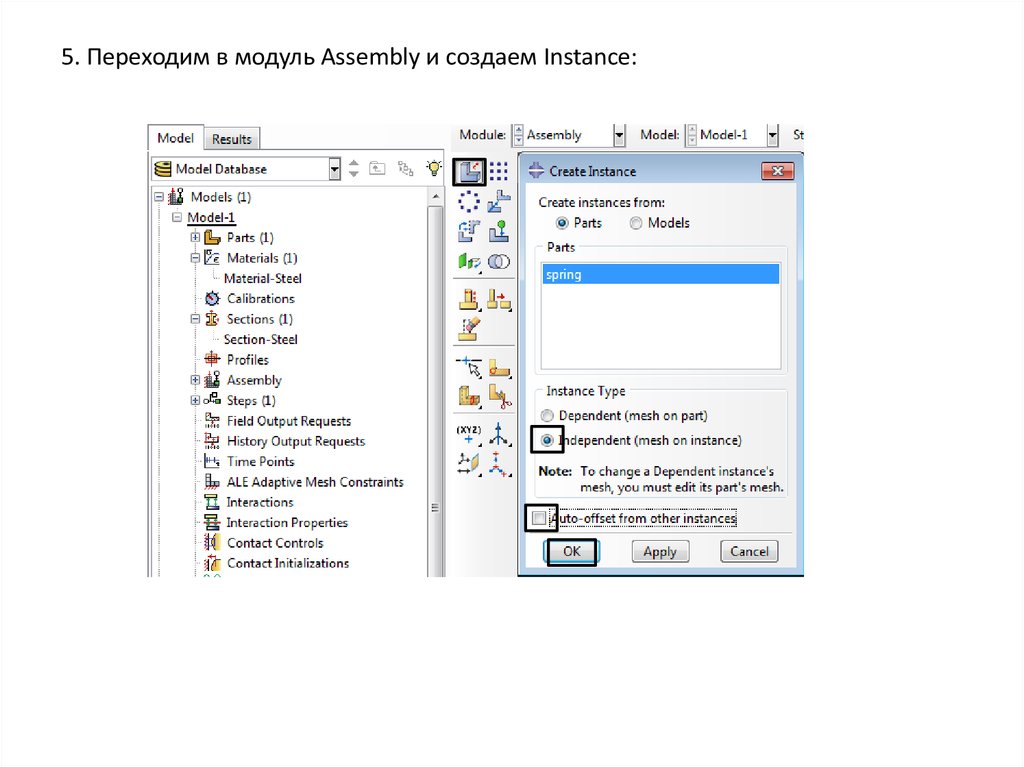

5. Переходим в модуль Assembly и создаем Instance:

6.

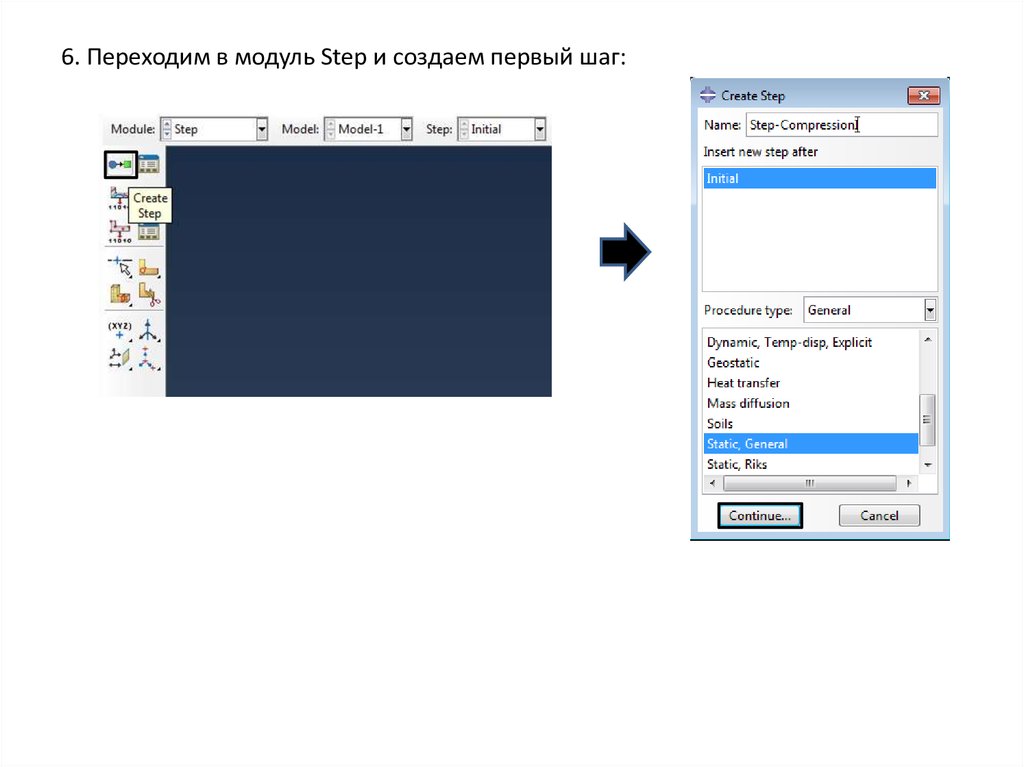

6. Переходим в модуль Step и создаем первый шаг:

7.

8.

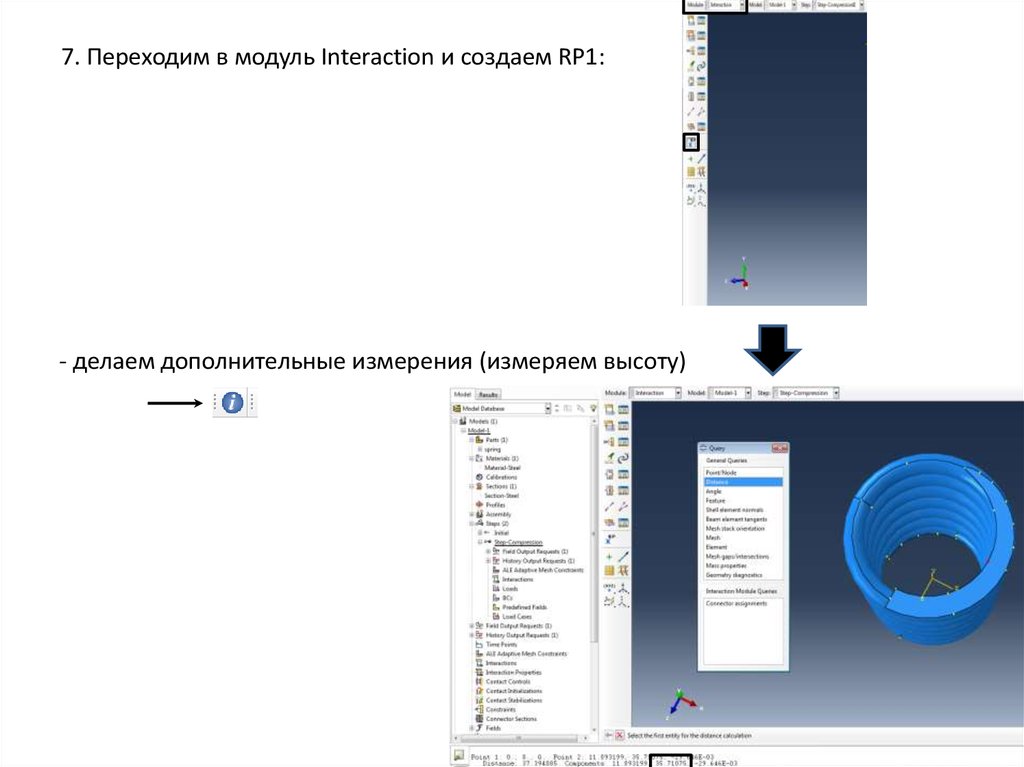

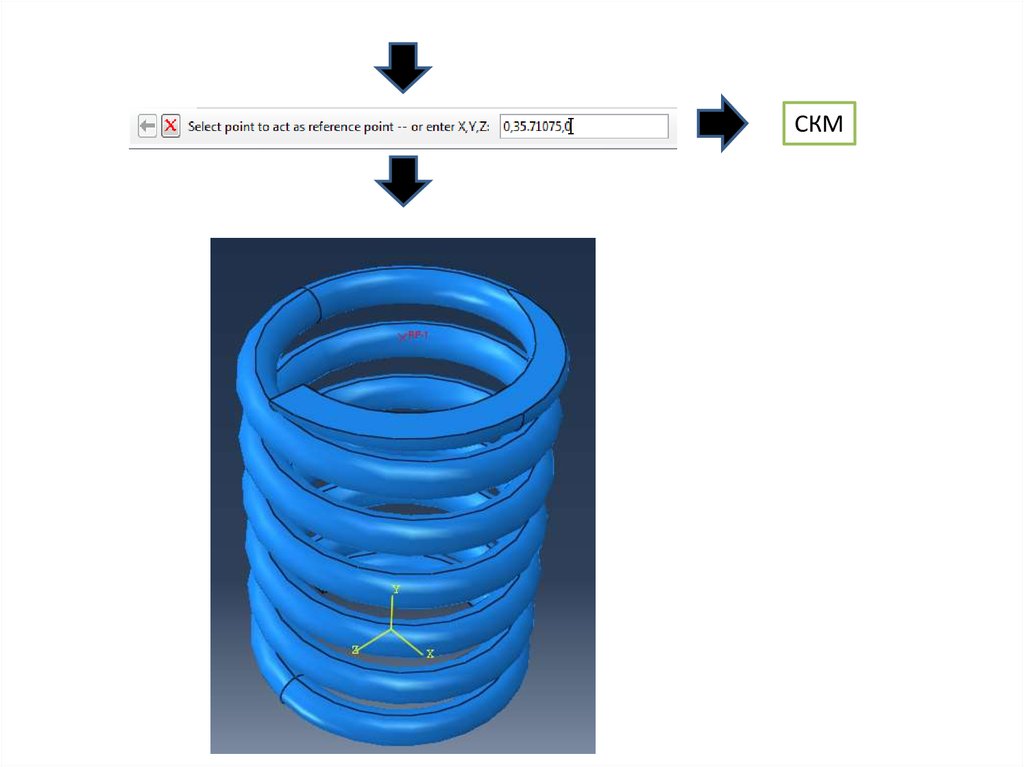

7. Переходим в модуль Interaction и создаем RP1:
- делаем дополнительные измерения (измеряем высоту)

9.

СКМ

10.

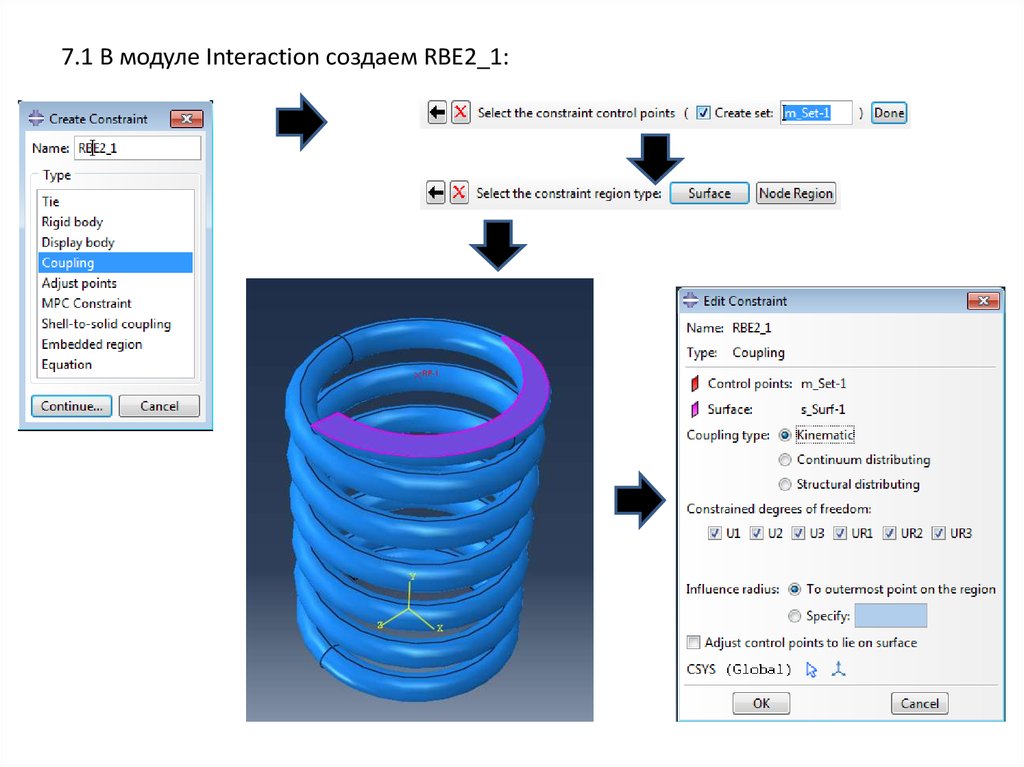

7.1 В модуле Interaction создаем RBE2_1:

11.

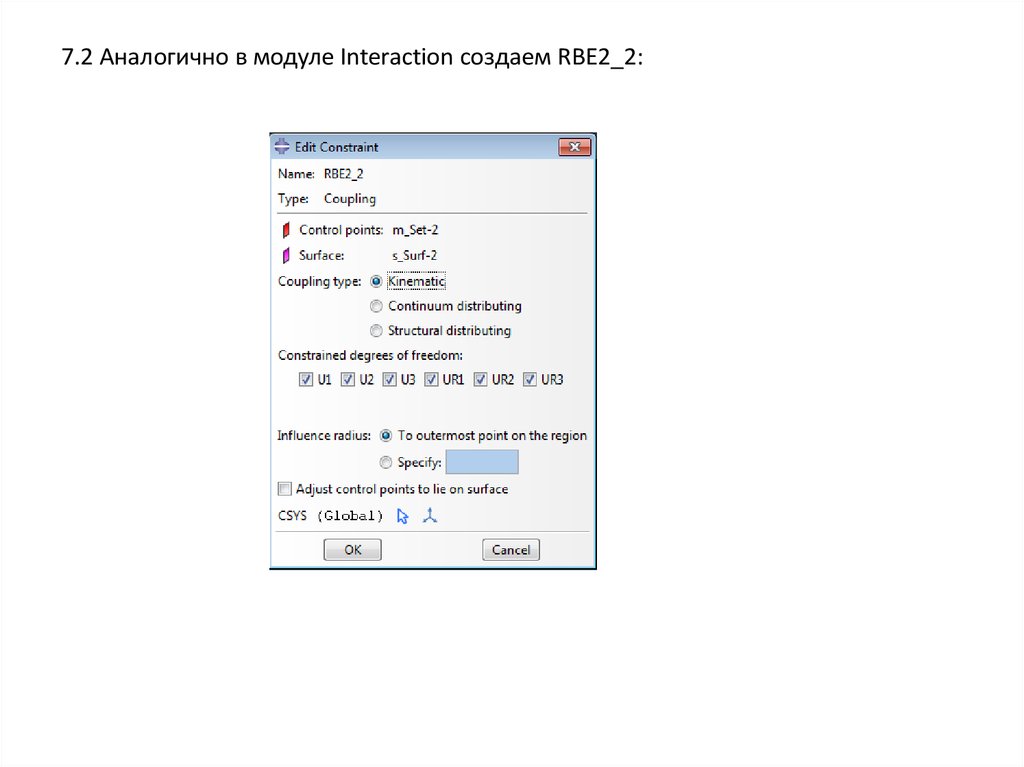

7.2 Аналогично в модуле Interaction создаем RBE2_2:

12.

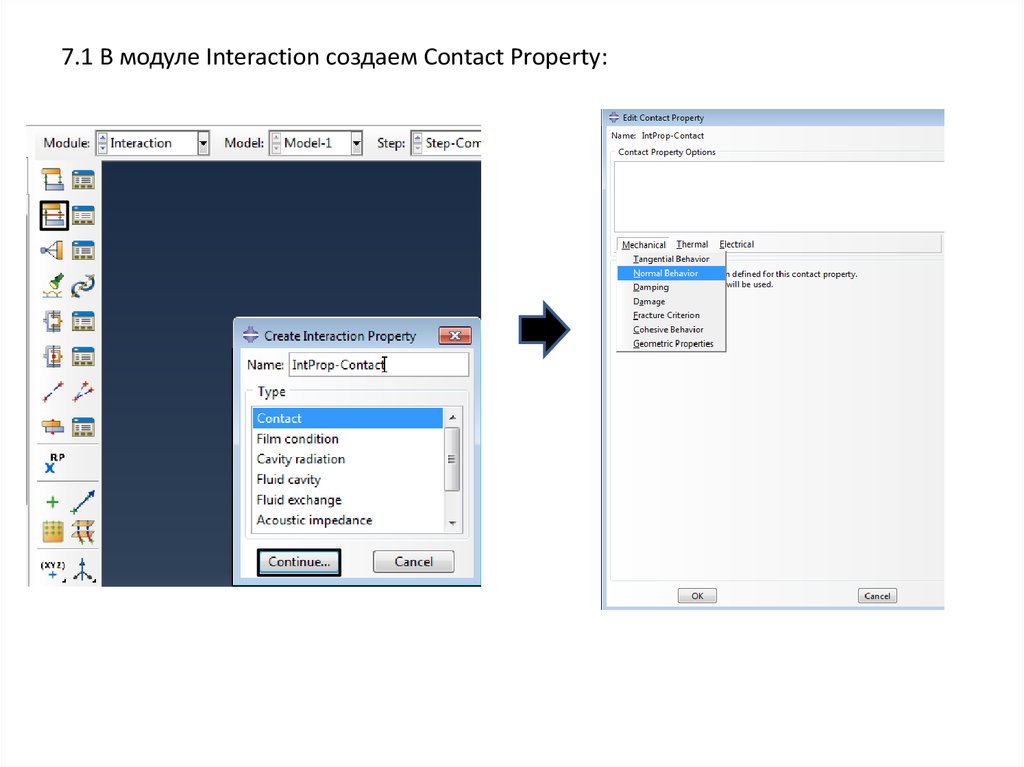

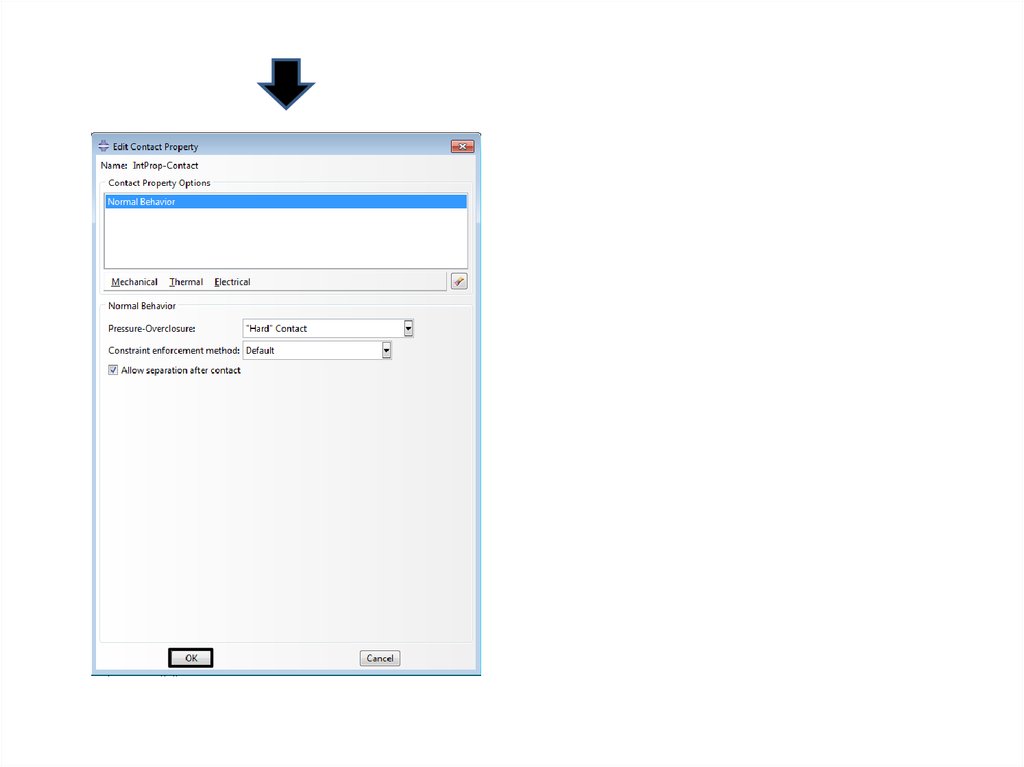

7.1 В модуле Interaction создаем Contact Property:

13.

14.

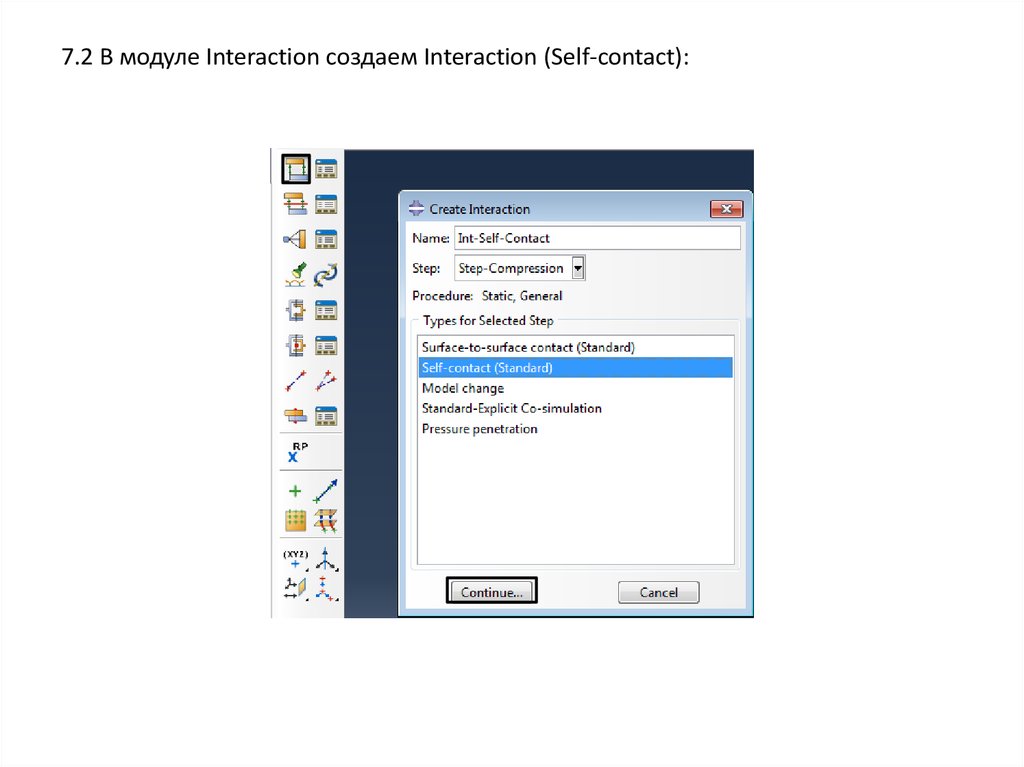

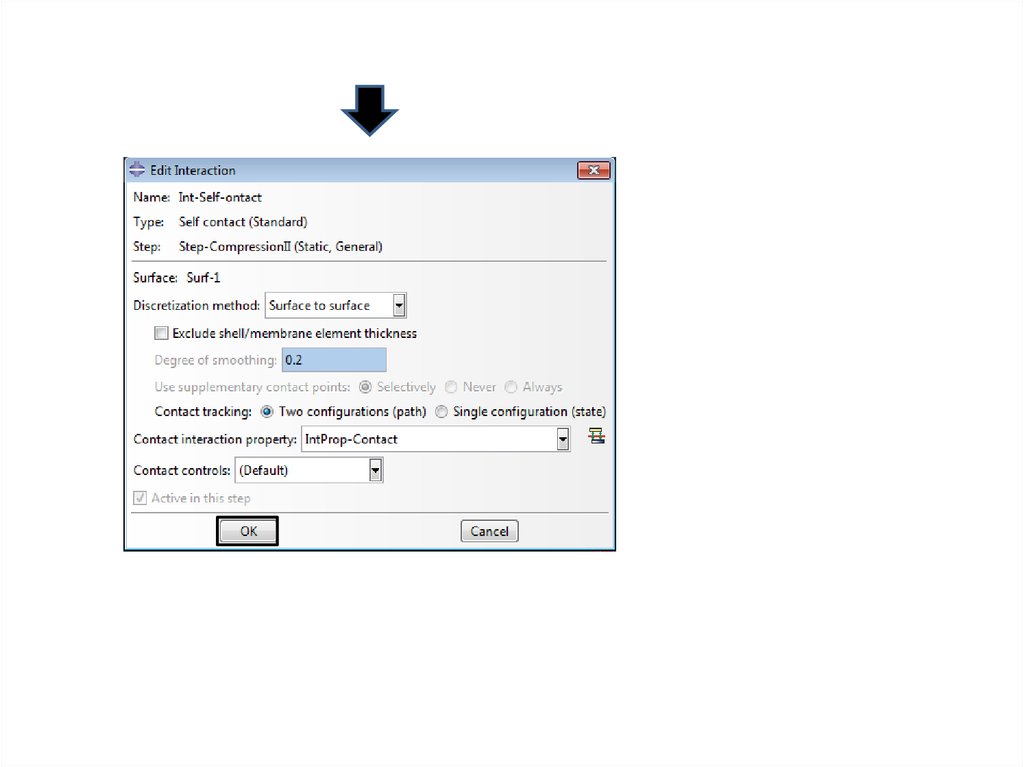

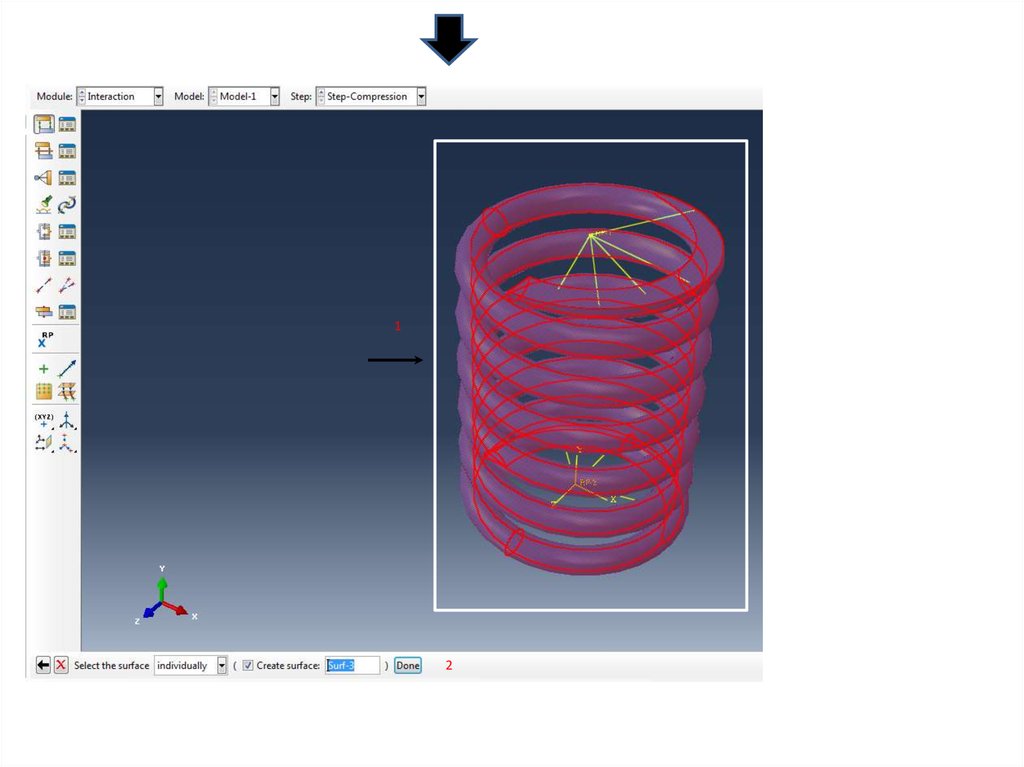

7.2 В модуле Interaction создаем Interaction (Self-contact):

15.

1
2

16.

17.

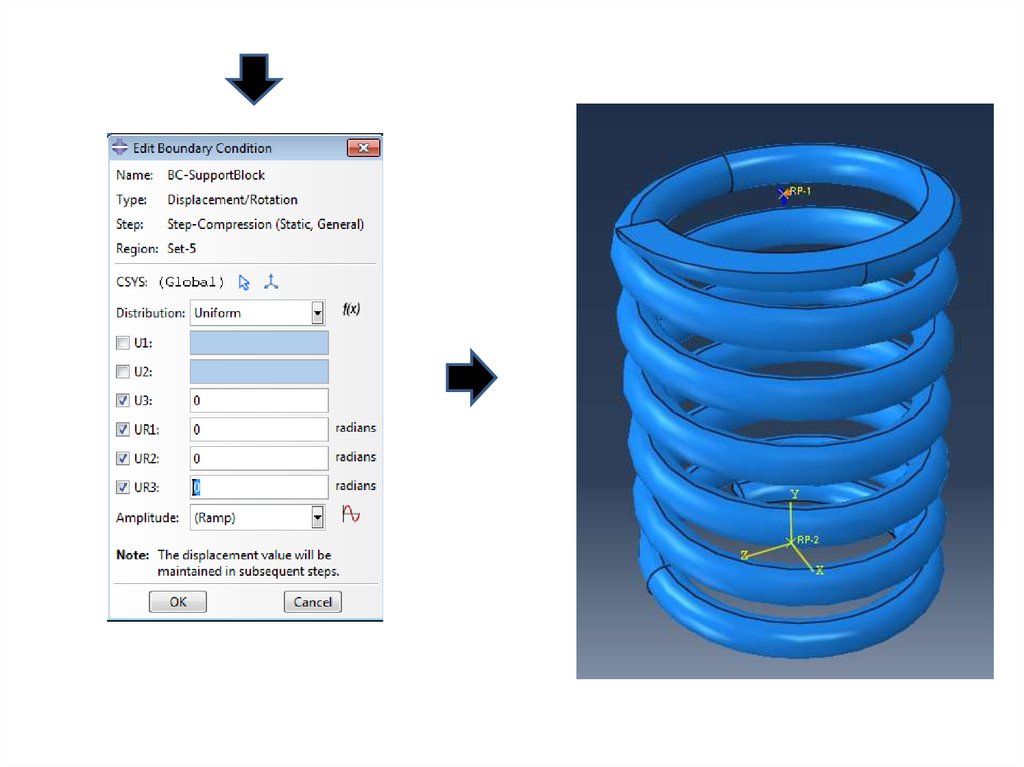

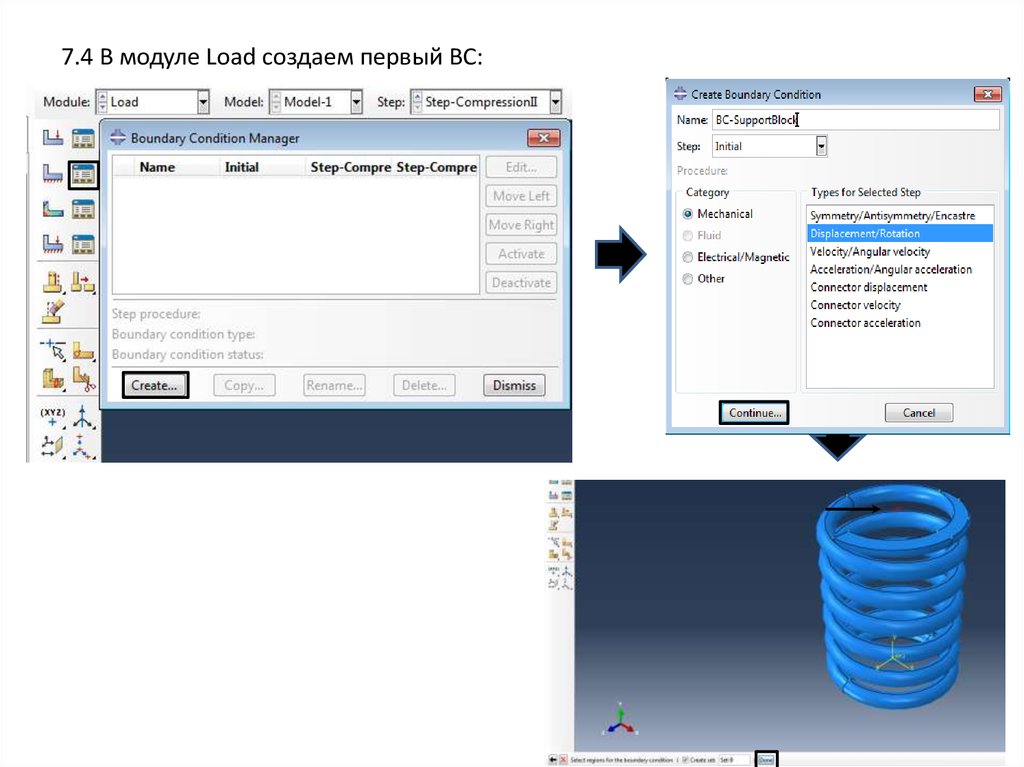

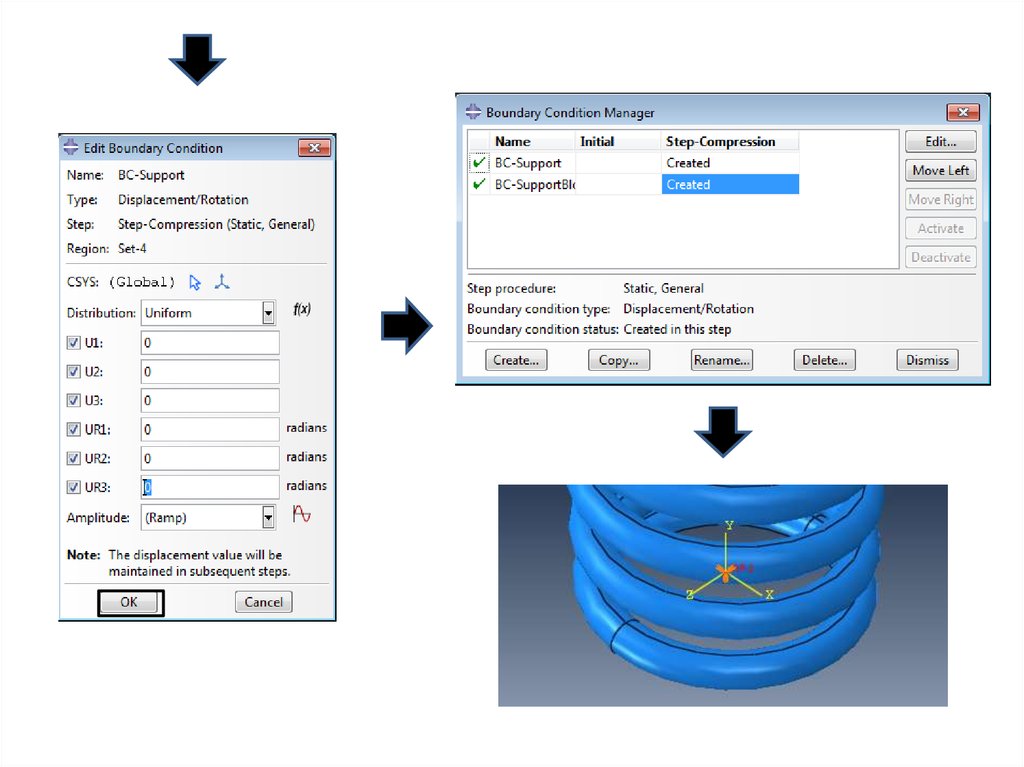

7.4 В модуле Load создаем первый BC:

18.

19.

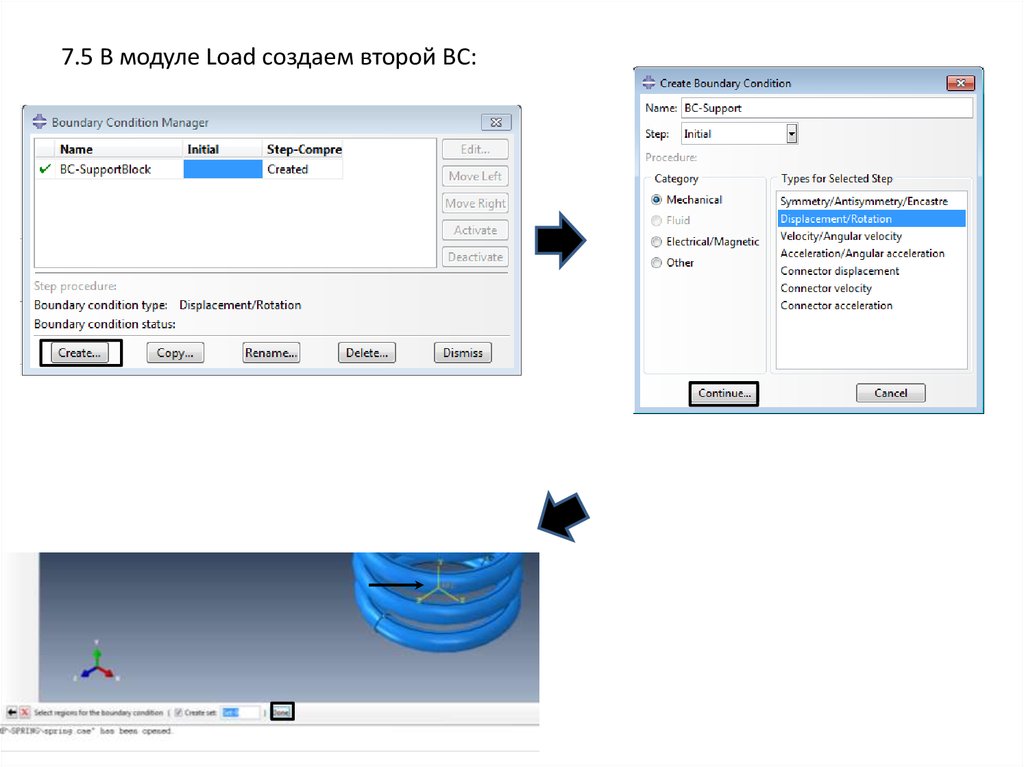

7.5 В модуле Load создаем второй BC:

20.

21.

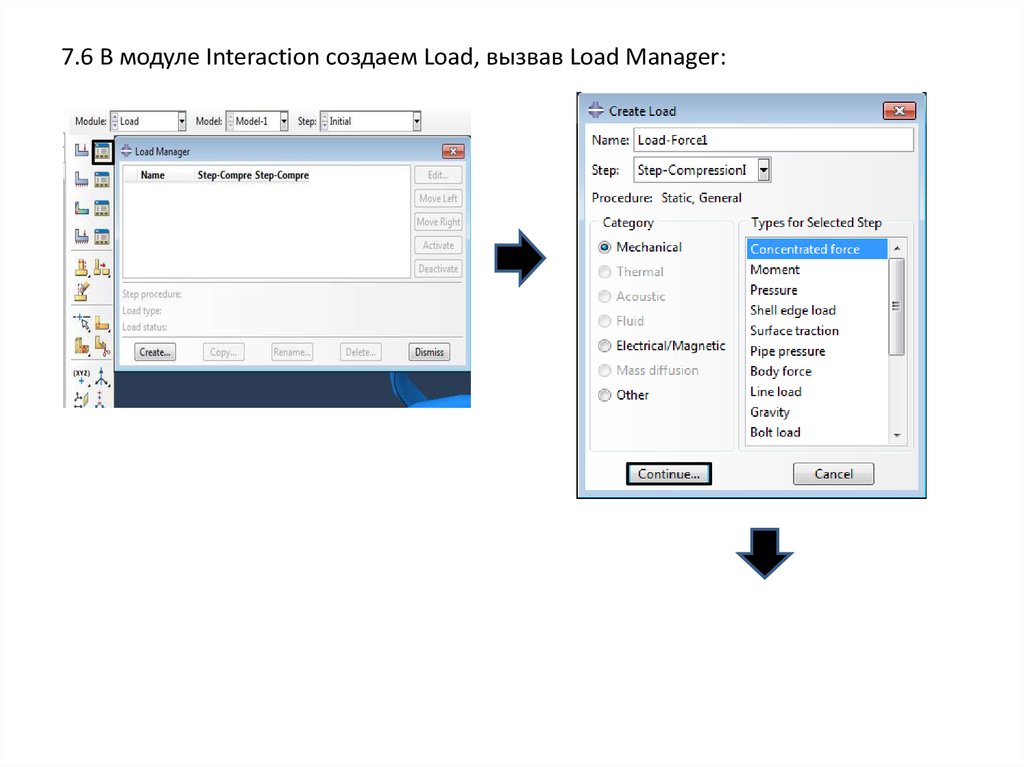

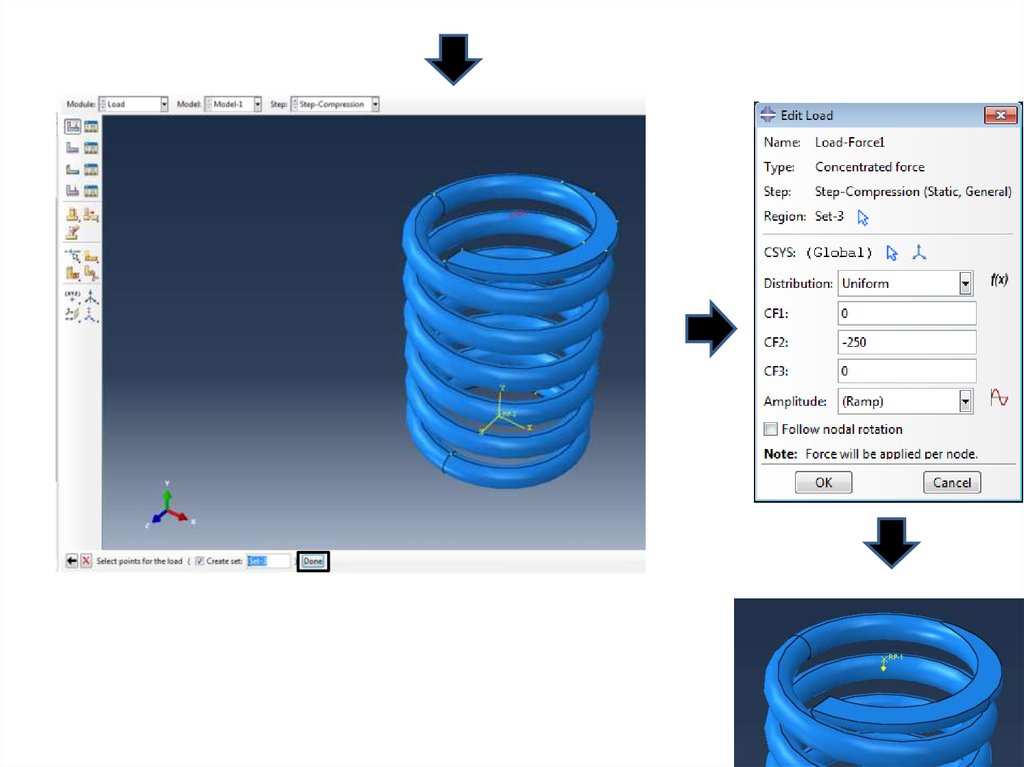

7.6 В модуле Interaction создаем Load, вызвав Load Manager:

22.

23.

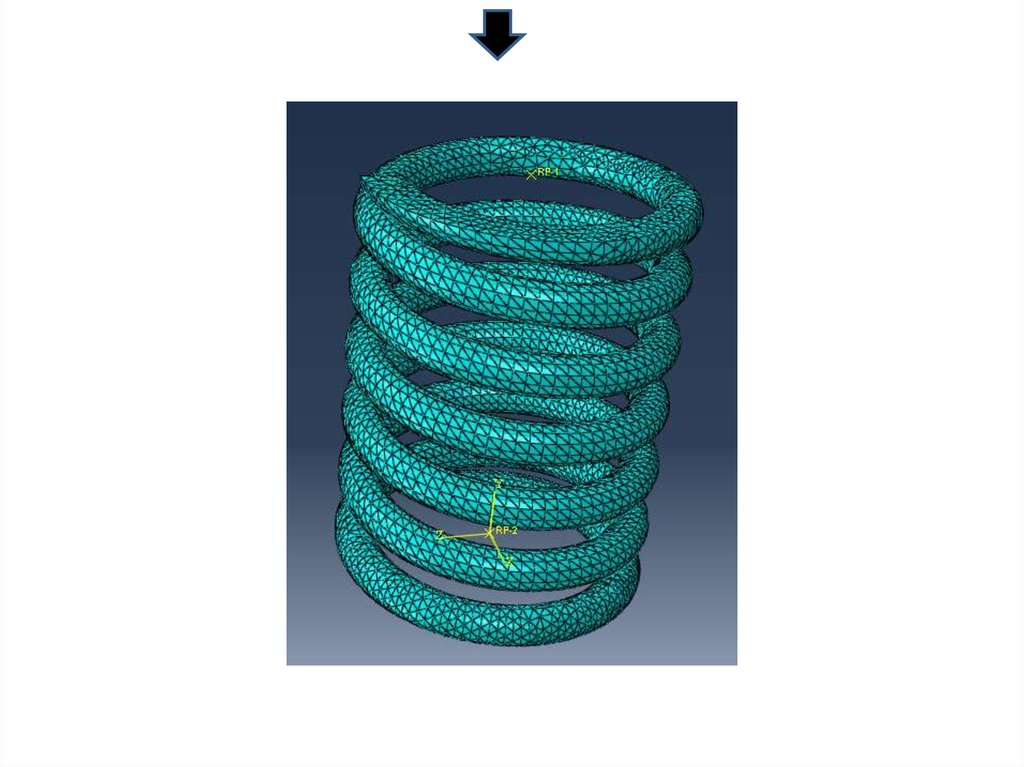

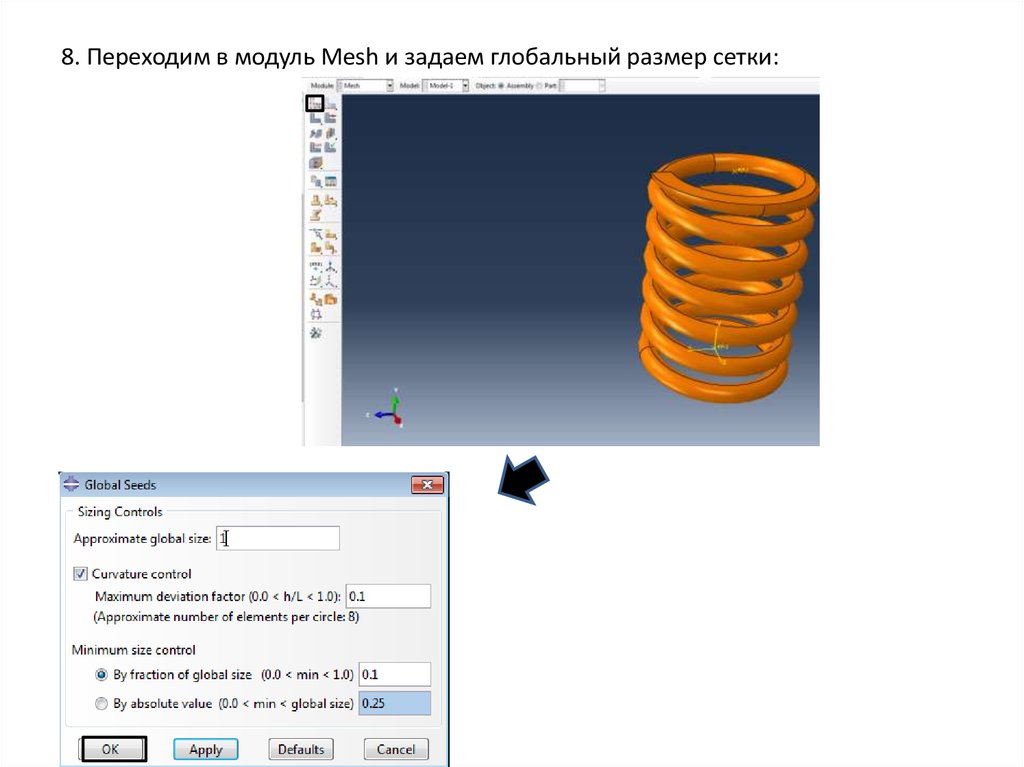

8. Переходим в модуль Mesh и задаем глобальный размер сетки:

24.

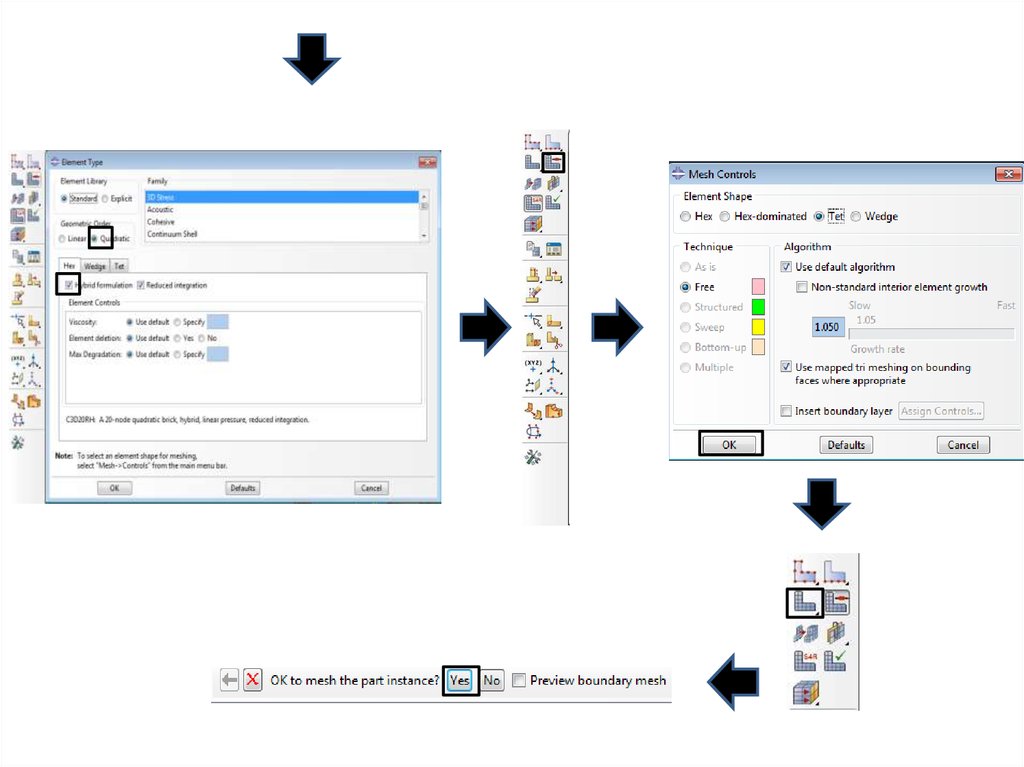

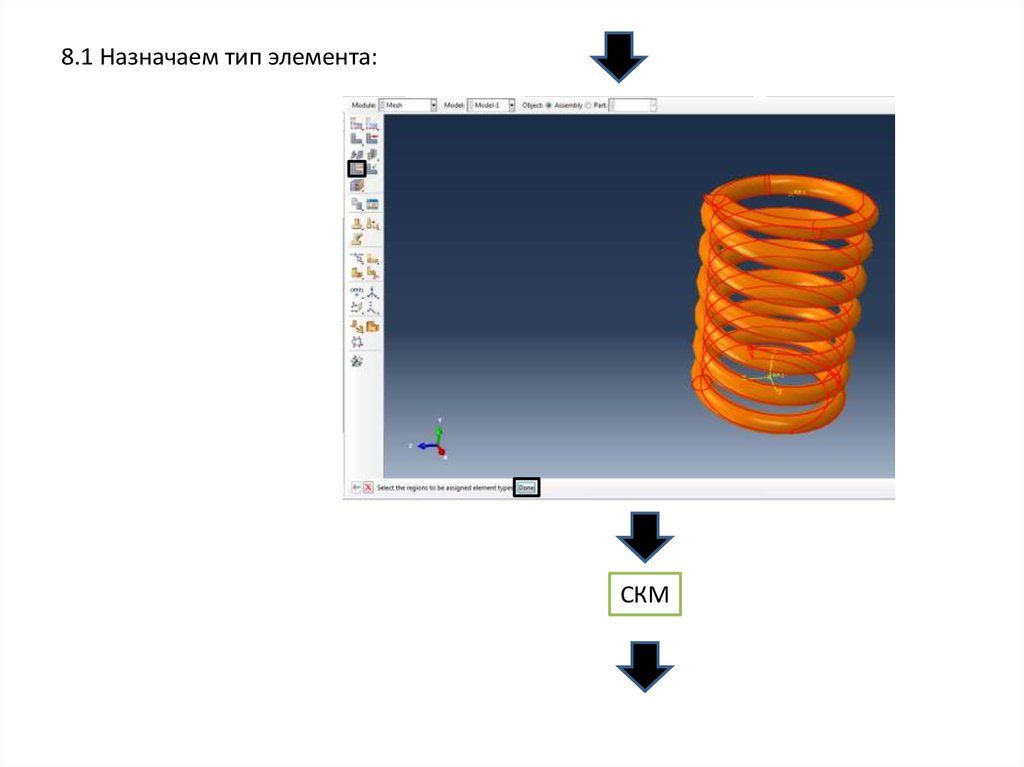

8.1 Назначаем тип элемента:
СКМ

25.

26.

27.

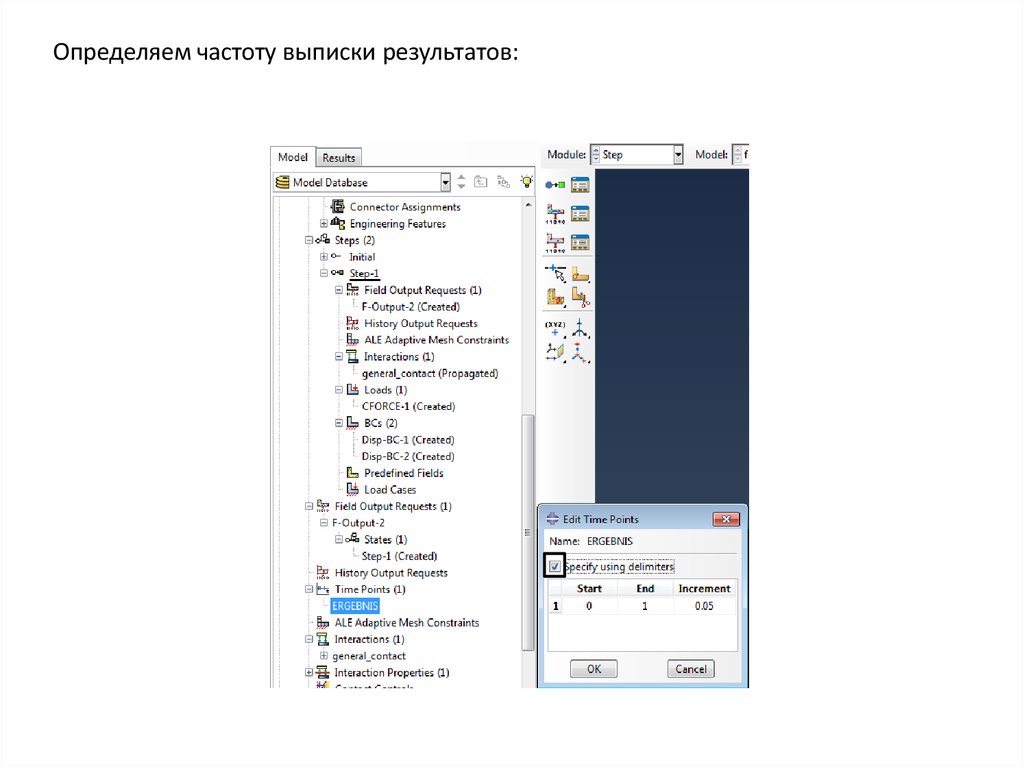

Определяем частоту выписки результатов:

28.

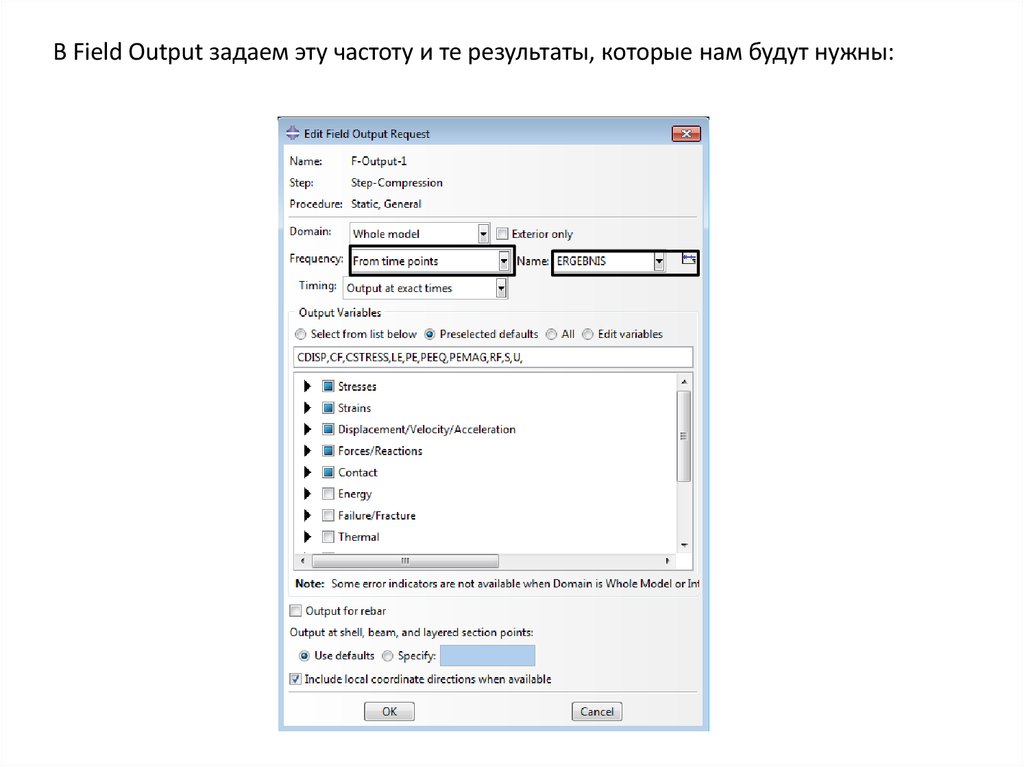

В Field Output задаем эту частоту и те результаты, которые нам будут нужны:

29.

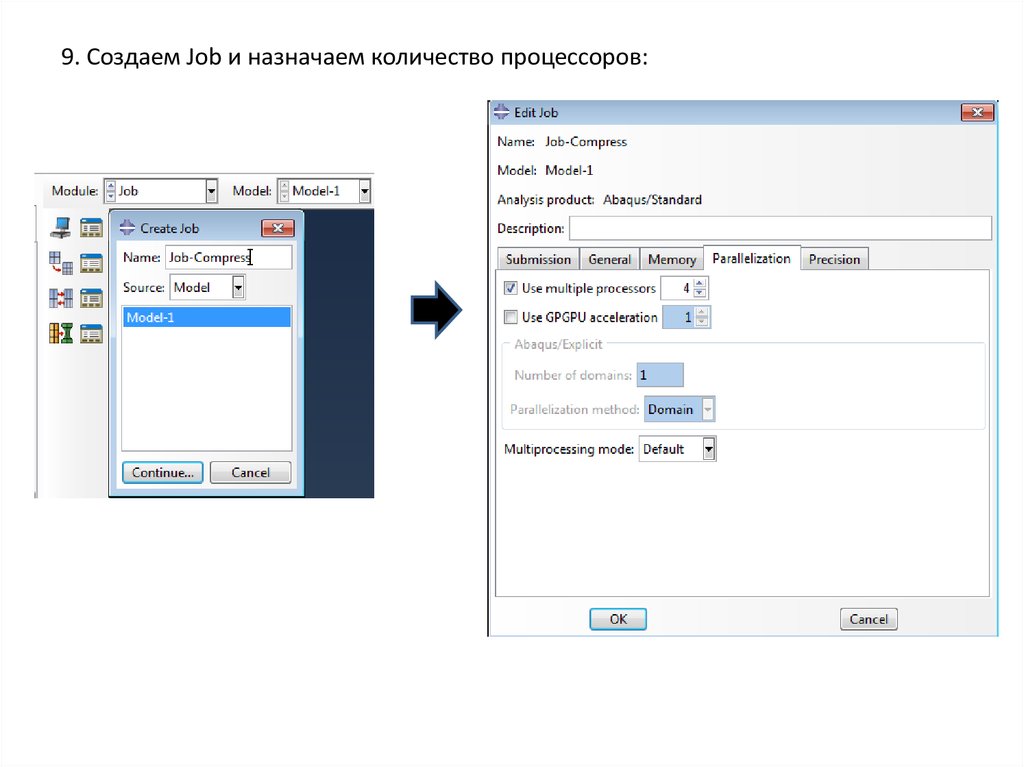

9. Создаем Job и назначаем количество процессоров:

30.

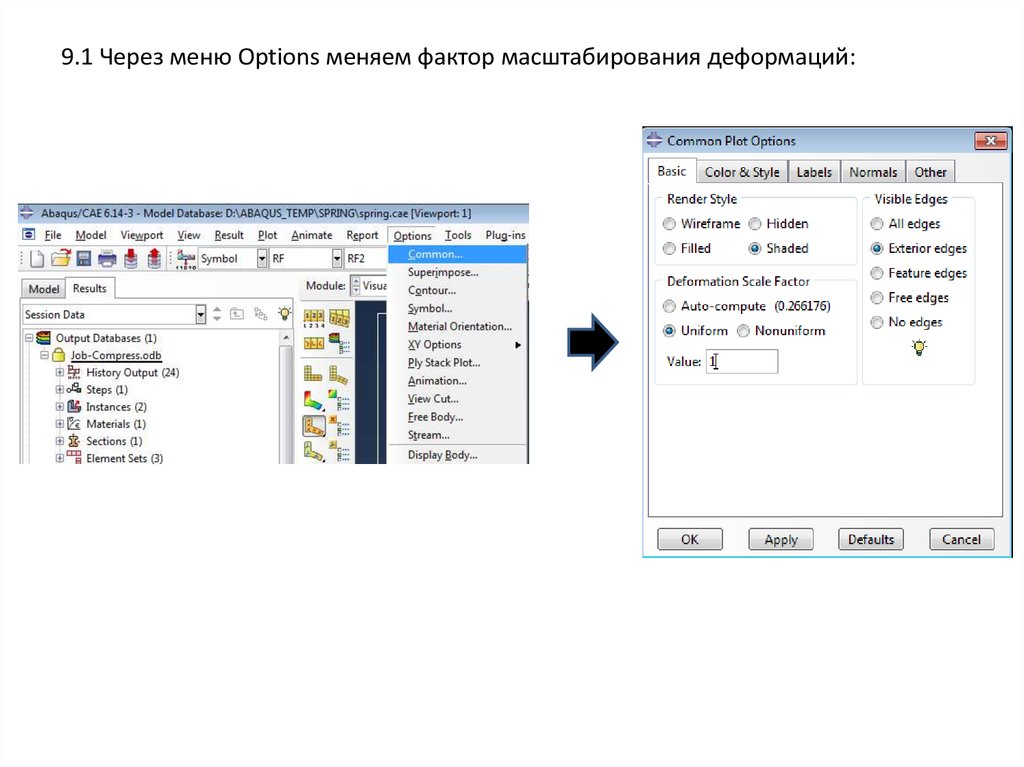

9.1 Через меню Options меняем фактор масштабирования деформаций:

31.

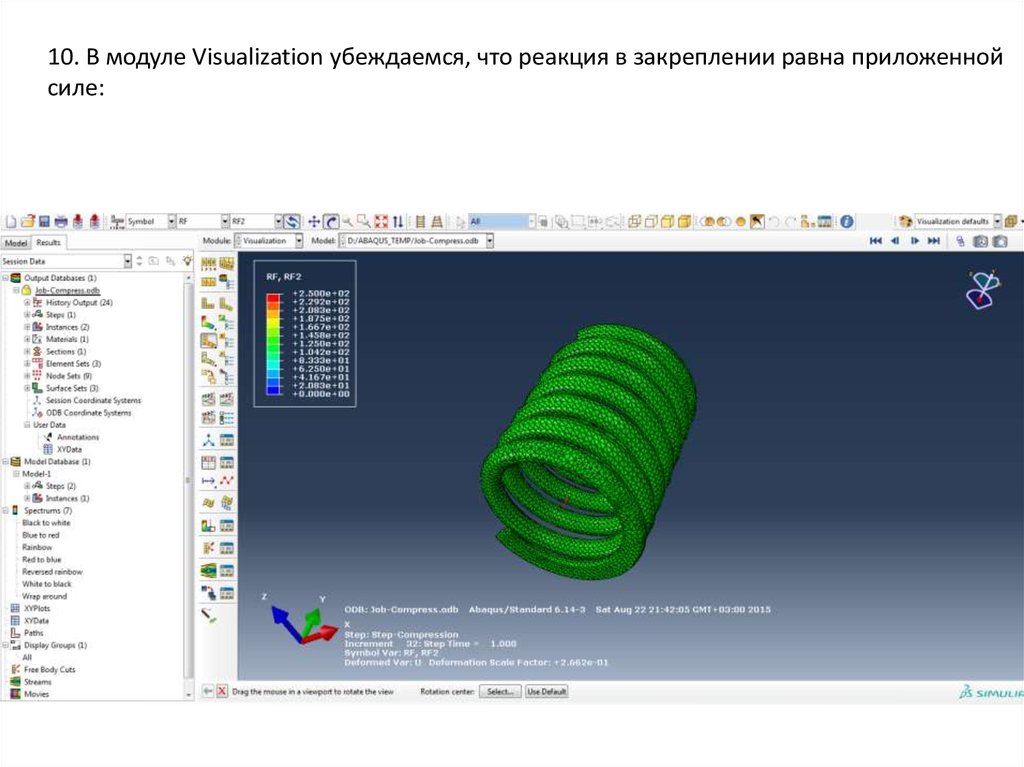

10. В модуле Visualization убеждаемся, что реакция в закреплении равна приложенной
силе:

32.

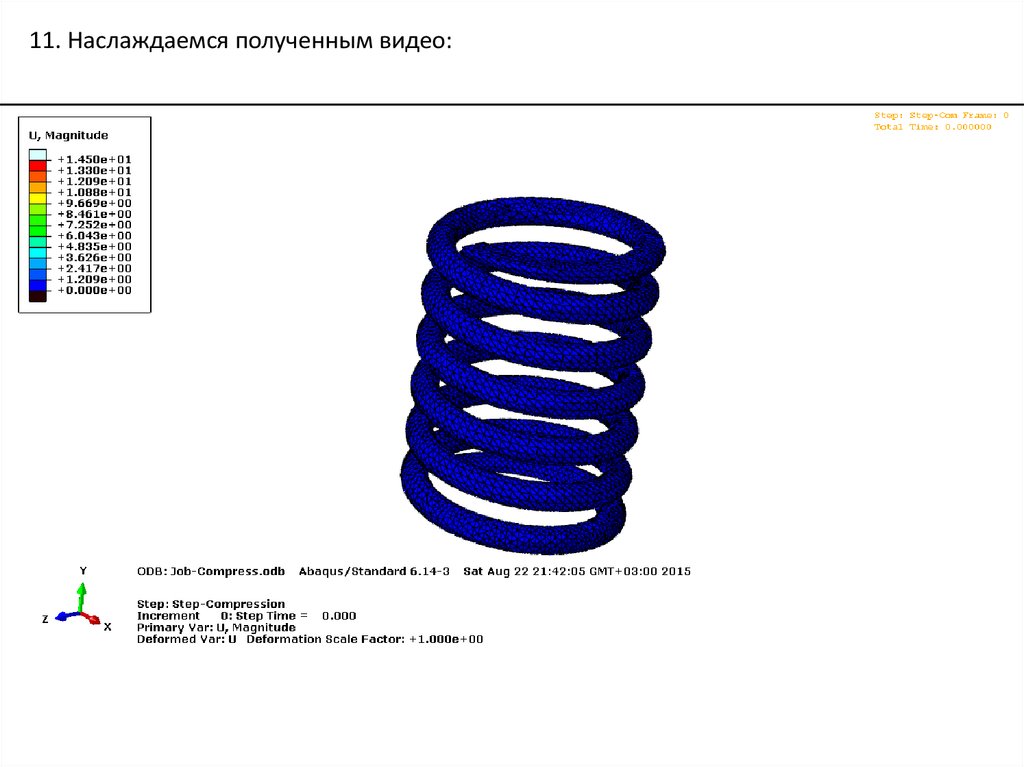

11. Наслаждаемся полученным видео:
