SCADA система RIVG

1. SCADA система RIVG

2. Аналитический обзор.

SCADA-система InTouch.
SCADA-система Citect.
SCADA-система RSVIEW.
SCADA-cсистема RIVG
Аппаратная
часть
Аппаратная часть
Работа с протоколами
Работа с протоколами по интерфейсу RS232, Ethernet
Открытый механизм формирования протокола
SCADA
система
Визуализаци
я
Сохранение в БД
Горячая замена драйвера без модернизации проекта
Слежение за
тревогами и
событиями
Глобализация
переменных
Среда РИВГ
Совместная
работа со SCADA
системами
Визуализация
Существующие системы.
Сохранение в
любые БД
Инструменты,
предоставляющие
возможность управление
проектом средствами
WEB технологий
Слежение за
тревогами и
событиями
Предлагаемая система RIVG.
Рис.1.

3. Формирование протокола в RIVG.

Схема
Описание
протокола
Тип контрольной
суммы
Формирование
запроса
Формирование
шаблона ответа
Если
формирова
ние
завершено
Выход
Контрольные суммы
Обработка результата
Команда
Тип
Команда
Ard
Адрес прибора
{0}
Поток
Ard1
Адрес прибора два если нужно
{1}
Метод отображения значений в ASCII
Crc
Расчет контрольной суммы
{3}
Метод отображения в Byte
rtu
Расчет контрольной суммы
{2}
BCC
Расчет контрольной суммы
Метод отображения по расчетной
формуле из 4 байт для RTU
Проверка на последний символ
{4}
ASCII
Метод отображения ответа выводом во
float
No
Просто посылка
{5}
Число
Передача команды без
контрольной суммы (после
передачи произойдет задержка
на указанное число в
миллисекундах).
Метод отображения ответа в ASCII
DEC
{6}
Метод отображения по расчетной
формуле из 2 байт для RTU
{7}
Метод отображения ответа в
ASCII(HEX) DEC, если ответ ASCII но
это символы HEX
{8}
Метод отображения по расчетной
формуле из 2 байт для RTU и вывод
{9}
Метод отображения значений в ASCII
(только числа)
/xx
Где xx – число обрабатываемых байт
независимо от количества полученного
ответа
Text
Передача
команды
без
контрольной суммы по времени
ожидания, установленной в
свойствах
компонента,
и
прерывание ожидания в случае
совпадения ответа с введенным
текстом (Совпадение считается
истинным даже если текст
присутствует в кадре ответа)
Пример
Запрос:[Adr 3 0 66 0 31][CRC]/67
Ответ:[3 4]{8}[9 10]{6}[11 12]{6}[13 14]{6}
Рис.2.
Тип

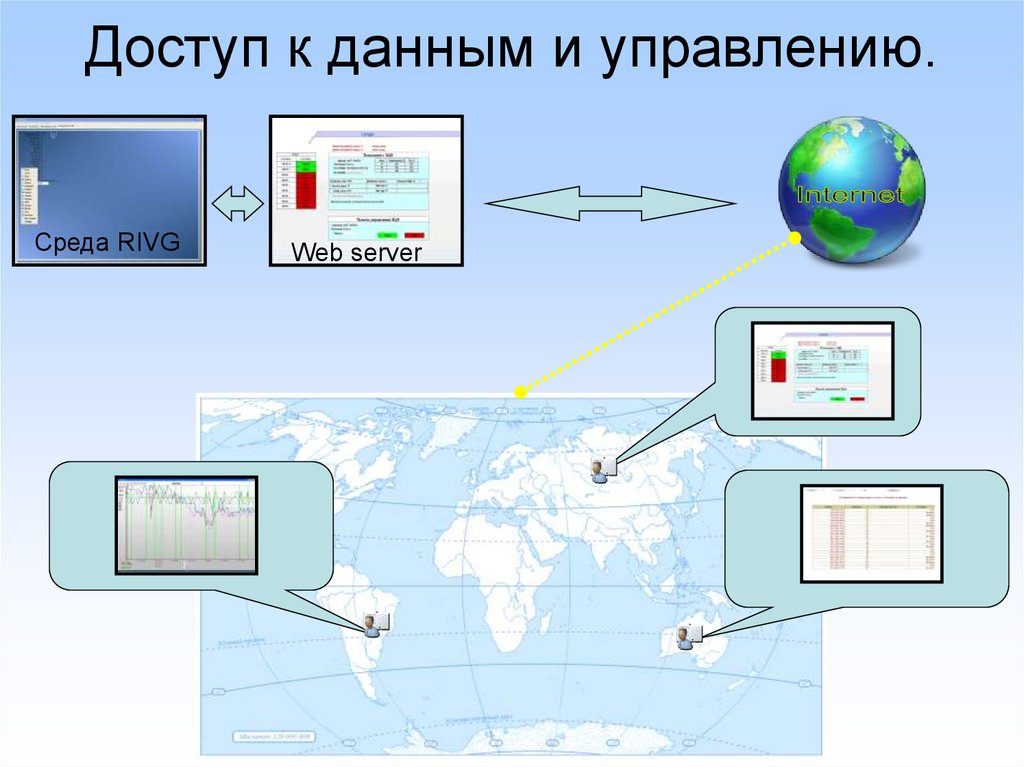

4. Доступ к данным и управлению.

Среда RIVG
Web server

5. Визуализация в среде RIVG, удаленное рабочее место.

6. Проекты на основе SCADA RIVG:

Организация телемеханики
ЭЦН – Электроцентробежные насосы

7. Вывод данных посредством web-портала.

Вывод данных посредством webпортала.

8. RIVG -Среда разработки проектов АСУ ТП .

9. Применение среды RIVG

Данная среда найдет применение в НАУКЕ,
ЖКХ, нефтяной отрасли, ЖД отрасли,
умный дом и других отраслях
