1. Программируемые логические контроллеры, их роль и особенности для применения в системах управления объектами в режиме реального

ПРОГРАММИРУЕМЫЕ ЛОГИЧЕСКИЕ
КОНТРОЛЛЕРЫ, ИХ РОЛЬ И
ОСОБЕННОСТИ ДЛЯ ПРИМЕНЕНИЯ
В СИСТЕМАХ УПРАВЛЕНИЯ
ОБЪЕКТАМИ В РЕЖИМЕ
РЕАЛЬНОГО ВРЕМЕНИ
Работу выполнила:
Студент 17 УТС(м)УИТТС
Ромасенко Ю.С.

2.

Определение ПЛК
Программируемый логический
контроллер (англ. Programmable
Logic Controllers – PLC) – это
программно управляемый дискретный
автомат,
имеющий некоторое множество
входов, подключенных
посредством датчиков к объекту
управления, и множество
выходов, подключенных к
исполнительным устройствам.
2

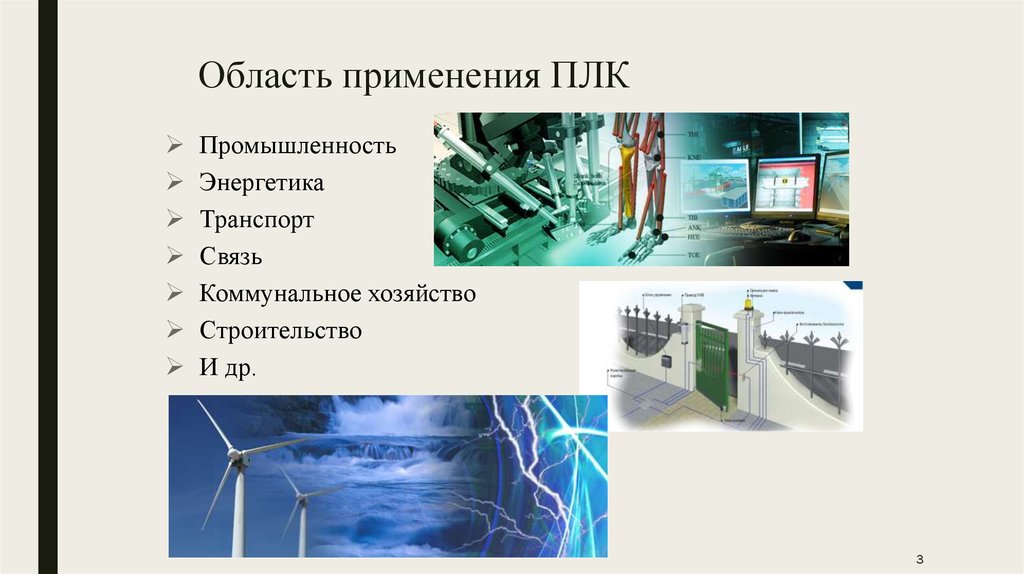

3.

Область применения ПЛК
Промышленность
Энергетика
Транспорт
Связь
Коммунальное хозяйство
Строительство
И др.
3

4.

ПЛК
ПЛК универсального типа:
Специализированные ПЛК:
Ориентированы на решение
задач в различных областях.
Ориентированы на оптимальное
решение задач определенного класса
4

5. Архитектура типового ПЛК.

5

6.

Принцип работы ПЛК
В
В
Ы
Х
О
Д
Ы
П р о гр амм н а я
о б р а б о тка
Х
О
M
Д
Ы
t
1. Чтение состояния входов
2. Выполнение программы пользователя
3. Запись состояния выходов
6

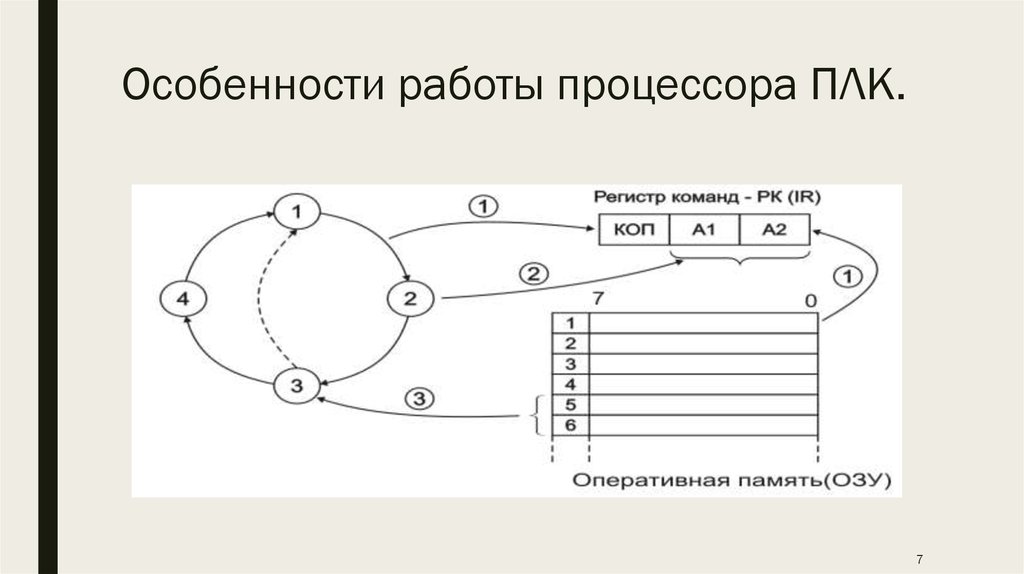

7. Особенности работы процессора ПЛК.

7

8. Цикл работы центрального процессора ПЛК

на примере ПЛК S7 – 200 (Siemens)
8

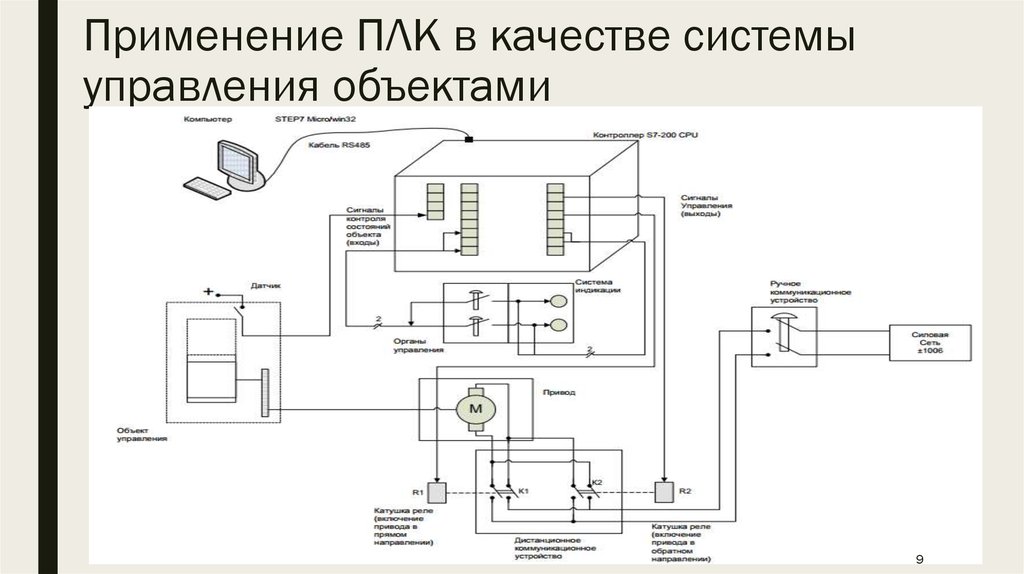

9. Применение ПЛК в качестве системы управления объектами

9

10.

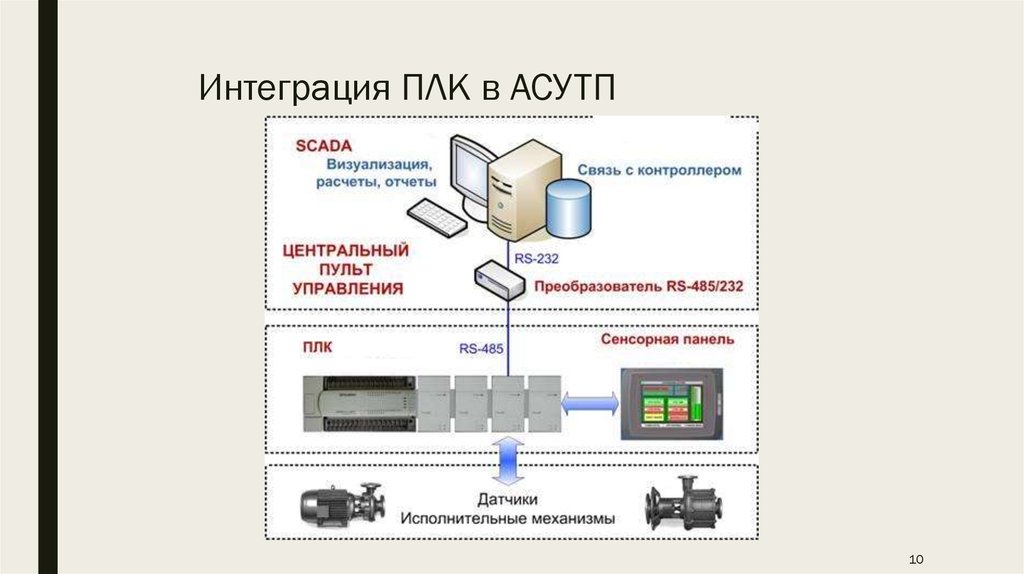

Интеграция ПЛК в АСУТП
10

11.

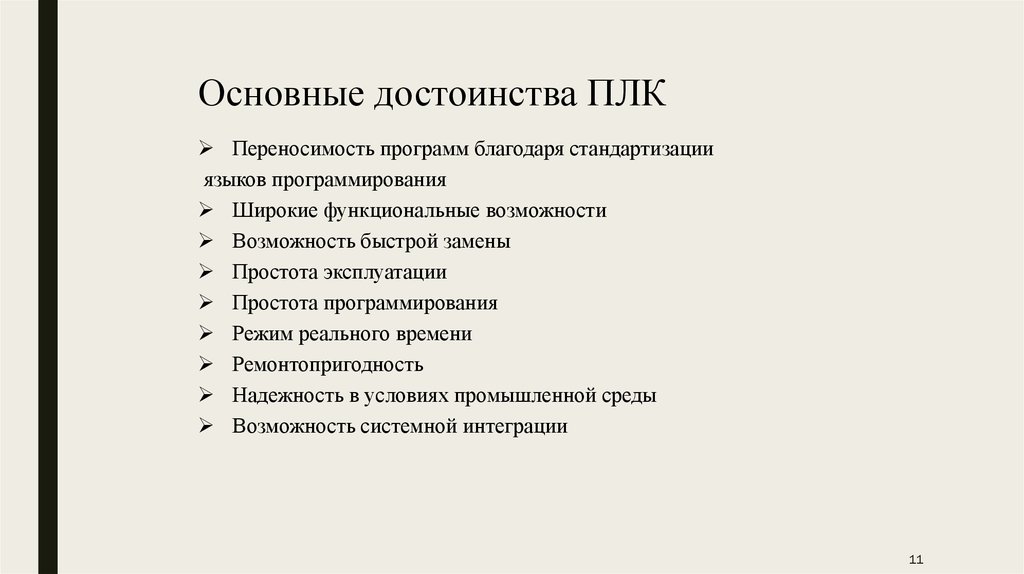

Основные достоинства ПЛК
Переносимость программ благодаря стандартизации
языков программирования
Широкие функциональные возможности
Возможность быстрой замены
Простота эксплуатации
Простота программирования
Режим реального времени
Ремонтопригодность
Надежность в условиях промышленной среды
Возможность системной интеграции
11
