Влияние режимов получения, термообработки и на структуру и магнитные свойства порошков гексаферрита стронция

1.

Влияние режимов получения,
термообработки и на структуру и
магнитные свойства порошков
гексаферрита стронция SrFe12O19,
полученных методом кристаллизации
оксидного стекла, с добавками Fe-B
Студент: Василенко Р.В.
Группа: МФ-12-1
Руководитель работы: зав. НИЛ ПМ, к. ф-м. н.
В.П. Менушенков

2. Цель работы

Целью
настоящей
работы
было
исследование магнитных свойств порошков
гексаферрита
стронция
SrFe12O19,
полученных
методом
кристаллизации
оксидного стекла, с добавками Fe-B.

3.

Решаемые задачи
Для достижения поставленной цели в работе
решались следующие задачи:
• Приготовление образцов сплава гексаферрита
стронция состава 95 % SrFe12O19 и 5 % Fe-B.
• Отработка методики проведения термообработки;
• Исследование магнитных свойств образцов после
измельчения;

4.

Методика эксперимента
Измельчение
Для получения нанокристаллических порошков
гексаферрита стронция использовалась мельница
планетарного типа САНД-1 с возможностью
использования до 4 герметизируемых барабанов.
Прессование
Проводили на установке «ГидроПресс» при 60
кгс/см2 (предварительно порошок в прессформе
намагничивался в магнитном поле).
Измерения магнитных свойств
Измерение гистерезисных свойств образцов
проводится при комнатной температуре на
гистерезисграфе,
с
использованием
микровеберметра Ф192.

5. Дифрактограмма сплава 14 SrO-6 Fe2O3-12 B2O3

Дифрактограмма сплава
14 SrO-6 Fe2O3-12 B2O3
После закалки от 1250оС
После кристаллизационного отжига
при 850 оС, 90 мин

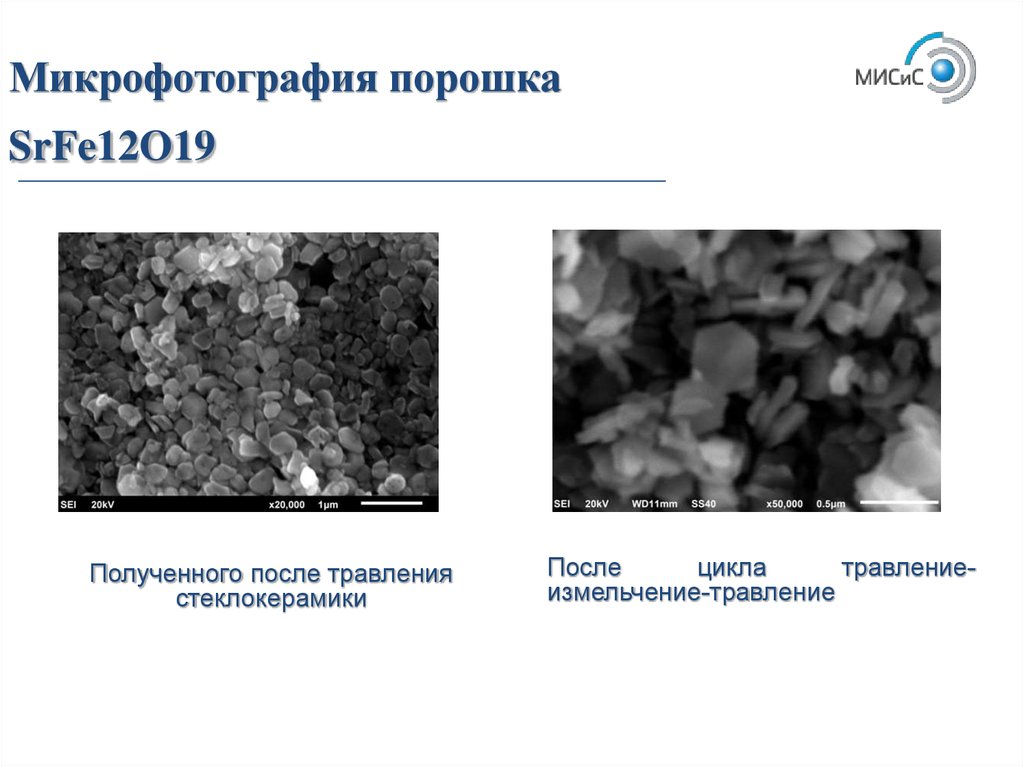

6. Микрофотография порошка SrFe12O19

Полученного после травления
стеклокерамики
После
цикла
травлениеизмельчение-травление

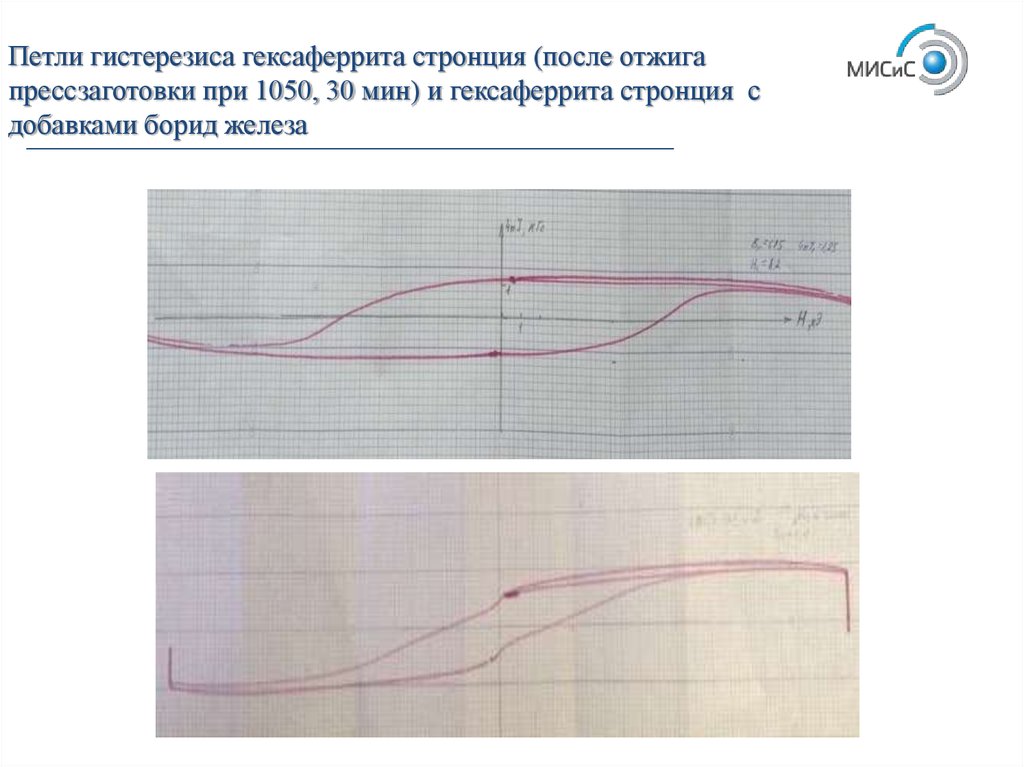

7.

Петли гистерезиса гексаферрита стронция (после отжига
прессзаготовки при 1050, 30 мин) и гексаферрита стронция с
добавками борид железа

8.

Выводы
Методом кристаллизации оксидного стекла получены
быстрозакаленные сплавы с субмикрокристаллической и аморфной
структурой.
Показано, что измельчение стеклокерамики в дистиллированной
воде, по сравнению с измельчением в толуоле, приводит к
незначительному снижению коэрцитивной силы (от 9 кЭ до 8,2 кЭ) и
повышению остаточной индукции (от 0,75 кГс до 1,25 кГс,
соответственно.
После отжига прессзаготовки при при 1050оС, 30 мин получены
следующие магнитные свойства
