Тактический фонарик. Структура работы

1. Структура работы

Этап 1. Анализ параметров ТС
Определение основных параметров ТС (MPV & PV & FP)
Оценка значений параметров ТС
Сравнение характеристик ТС с параметрами конкурирующих
и альтернативных ТС
Возможные направления совершенствования продукта
Этап 2. Функциональный анализ ТС
Построение компонентной, структурной и функциональной
моделей ТС
Задачи по совершенствованию ТС
Этап 3. Потоковый анализ
• Построение потоковой модели
• Определение видов потоков
• Поиск проблемных мест
Задачи по совершенствованию ТС
1
1

2.

Тактический
фонарик
2

3.

Назначение ТС
Назначение – освещение
тёмных мест, ослепление
противника.
3
3

4.

Этап 1. Анализ параметров ТС
4
4

5.

Главные параметры ценности (MPV)
Эмоциональный фактор:
Форма
Цвет
Рабочие характеристики:
Область освещения
Дальность освещения
Удобство:
Лёгкость нажатия на кнопку
Возможность крепления
Безопасность:
Все контакты изолированы
Цена:
Низкая цена
5
5

6.

Фонарик
Максимально освещённая площадь
Постоянное
напряжение
батарейки
Выпуклость линзы
Ёмкость
Долговечность
батарейки
батарейки
Диаметр начала
фонарика
перемещения
Тип
батарейки
ионов лития
Размер
Общий размер
между
электродами
6
6

7.

Фонарик
Изоляция контактов
Нахождение контактов
внутри корпуса
7
Для доступа к проводу
нужно отсоединить
батарейку

8. Оценка количественных параметров ТС

Количественные
Параметры ТС1
Единица
измерения
Масса
Кг (Килограмм)
0,04
Габариты
Мм (Длинна,
ширина,
высота)
113 х 25 х 25
Яркость
Lm (Люмен)
360
V (Вольт)
3
mAh
200
…
…
Напряжение
Ёмкость
…
8
(Ампер-час)
Значение
параметра

9.

Оценка параметров конкурирующих и альтернативных
ТС
конкурирующие и альтернативные ТС
Конкурирующие ТС:
- Обычные фонарики
Альтернативные ТС:
Файеры - пиротехническое (осветительное) средство в форме ярко
горящего факела.
9
9

10.

Колчественная оценка

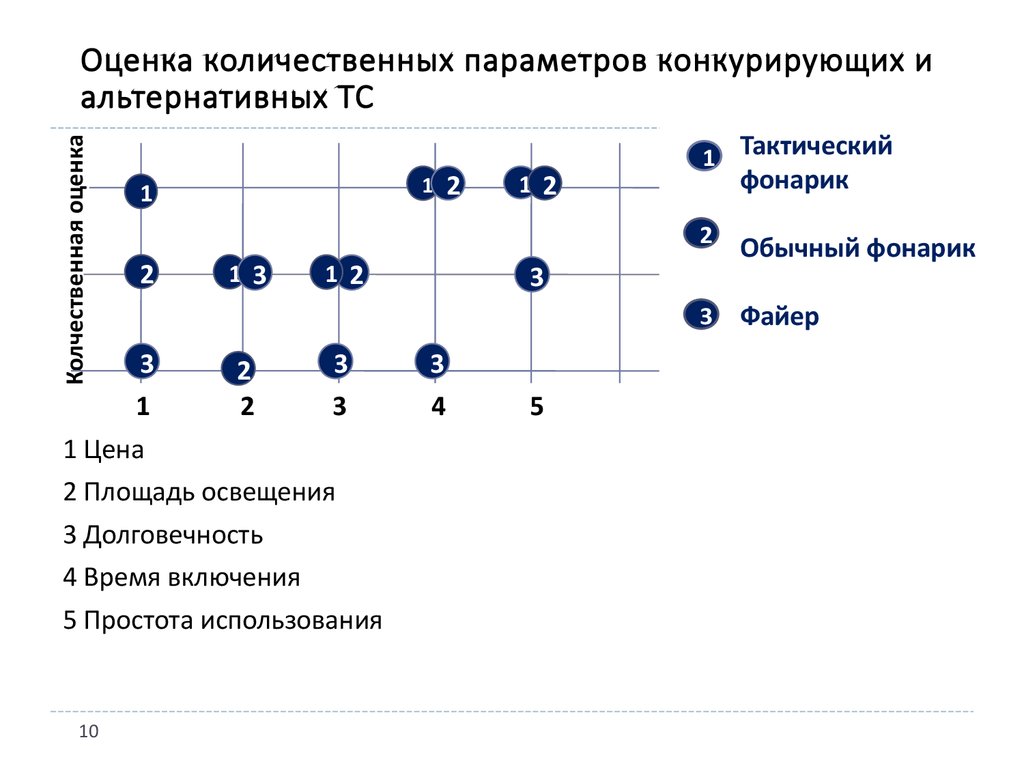

Оценка количественных параметров конкурирующих и
альтернативных ТС
1 Тактический
1
1
2
3
1
1 3
2
2
1 2
3
3
1 Цена
2 Площадь освещения
3 Долговечность
4 Время включения
5 Простота использования
10
2
фонарик
1 2
2
Обычный фонарик
3
Файер
3
3
4
5

11. Описать потребителя вашей ТС в соответствии со значениями главных параметров ценности

Целевая
аудитория: любители активного
отдыха, строители, дачники.
11

12.

Задачи по согласованию параметров ТС и требований
- Уменьшение цены
-
Увеличение договечности
-
Увеличение площади освещения
12
12

13.

Этап 2. Функциональный анализ ТС
13
13

14.

Компонентная Модель
ТС Тактический фонарик (этап «использование»)
ТС
ПС
Тактически Корпус
й фонарик
Светодиод
Компоненты НС
Крепление
человек
Провода
Переключатель …..
Батарейка
Линза
14
….
рука

15. Функциональное моделирование

ТС Тактический фонарик (этап «использование»)
Исполнитель
функции
Функция
Корпус
Удержание
П
А
сила
н
Воздействие температуры
окружающей среды
Вр
И
Градусы
°C
Батарея
Передача напряжения
П
А
Вольт
V
Провод
Передача напряжения от
батареи
П
А
Вольт
V
Энергопотеря
Вр
А
Вольт
V
Светодиод
Свечение
П
А
Люмен
Lm
Линза
Фокусировка свечения
П
Н
Градус
°
Пальцы
Удерживают фонарик
П
А
Положение
м
Перемещают фонарик
П
А
Положение
м
15
Ранг Уровень Параметр
выполн
ения
Значение
параметра

16.

Этап 3. Потоковый анализ ТС
16
16

17. Категории потоков

Полезный поток:
- Световой поток (Источник: светодиод, Канал: воздух, Приёмник:
поверхность)
Вредный поток:
- Температурный поток (Источник: окружающая среда, Канал: воздух ,
Приёмник: корпус)
- Звуковой поток (Источник: переключатель, Канал: воздух, Приёмник:
ухо)
17

18. проблемы с полезными потоками

18
Поток окружающей среды (туман)
Рассеивание потока света

19. Устранить или ослабить вредные потоки.

Снижение скорости нагрева корпуса температурным потоком с
помощью замены материала корпуса
Снижения звукового потока с помощью изменения механизма
переключателя
19

20. Разделить потоки по признаку функционал или носитель

Носитель – Воздух (перенос светового
потока)
Функциональный - Нет
20
