Обозначение методов. Три составных части любого обозначения

1. Обозначение методов

Три составных части любого обозначения
ЛЧ
1
2
3
ПЧ
1 – физический принцип;
2 – орган или функциональная система;
3 – метод представления результата;
ЛЧ – левая часть обозначения;
дополнения
ПЧ – правая часть обозначения.
2003
13 лекция. Методы П и А ФИ
1

2. Обозначение методов

Примеры обозначений:
1
электро
магнито
фото
тепло (термо)
механо
балисто
опто
2
3
кардио
графия
энцефало
метрия
мио
скопия
сфигмо
гепато
плетизмо
и т.д.
Исключения
- отсутствие первого слога; использование
термина «анализ»; добавление
дополнительных слов – впереди или после
2003
13 лекция. Методы П и А ФИ
2

3. Идентификаторы методов

Используются для краткого обозначения методов
- первые буквы слогов, из которых формируется
название метода (прописные буквы)
1
2
3
Примеры: ЭКГ,ЭЭГ, МКГ, ФОГМ, ЭМГ и т.п.
Иногда использование первых букв недостаточно для идентификации – обозначения могут
совпадать. В таких случаях используются вторая
или более букв слога. Примеры: СфГ, РеГ, ПлГ,
ПоМ, КуМ, КаМ и т.п.
2003
13 лекция. Методы П и А ФИ
3

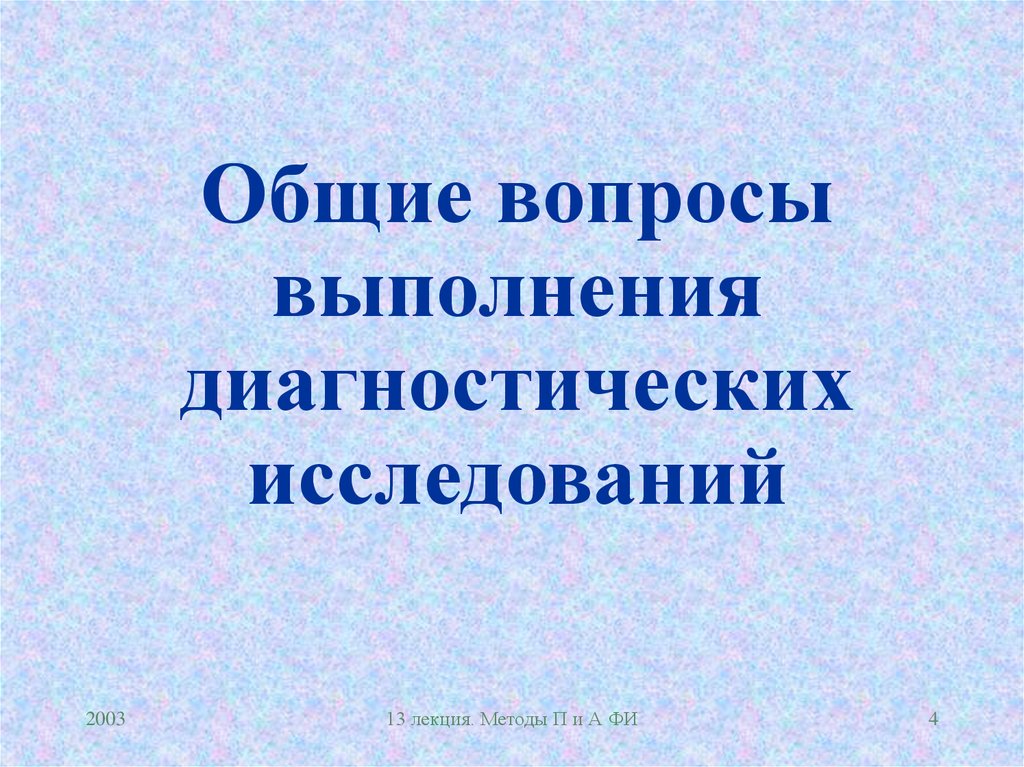

4.

Общие вопросы
выполнения
диагностических
исследований
2003
13 лекция. Методы П и А ФИ
4

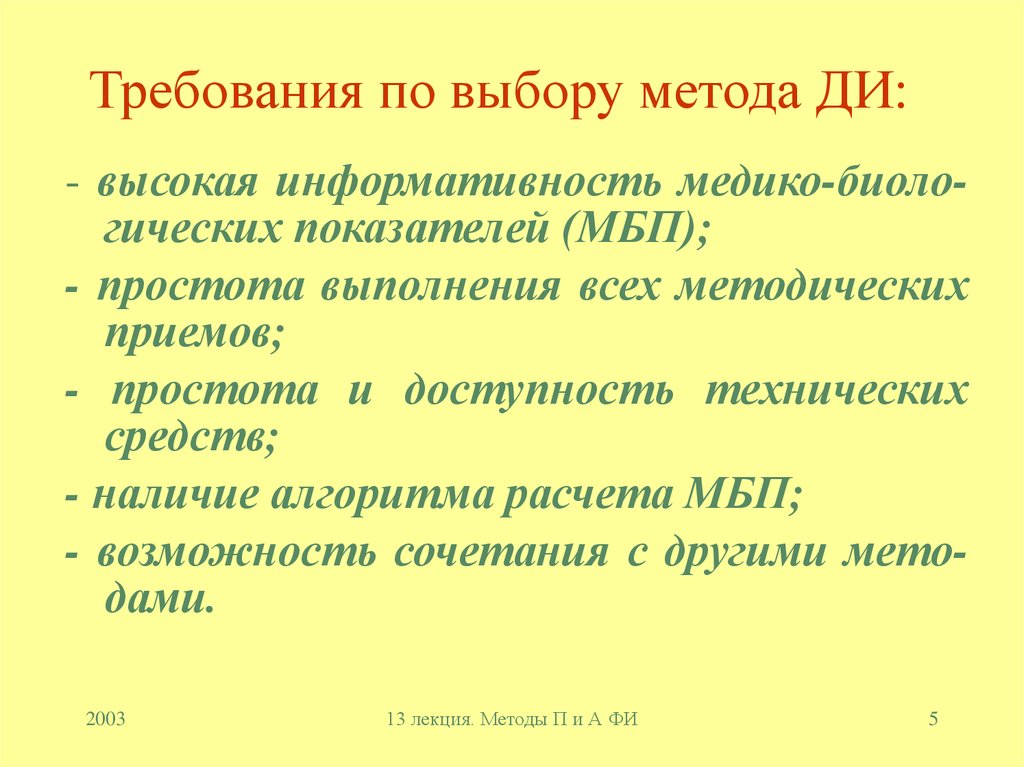

5. Требования по выбору метода ДИ:

- высокая информативность медико-биологических показателей (МБП);
- простота выполнения всех методических
приемов;
- простота и доступность технических
средств;
- наличие алгоритма расчета МБП;
- возможность сочетания с другими методами.
2003
13 лекция. Методы П и А ФИ
5

6. Направления диагностики

физиологические исследования (ФИ):
проведение
исследований
органов
и
функциональных систем организма;
психологические исследования (ПИ):
проведение исследований личности во всем
многообразии ее индивидуальных психических
проявлений.
аналитические исследования (АИ):
проведение исследований биосубстра-тов,
взятых из внутренней среды организма.
2003
13 лекция. Методы П и А ФИ
6

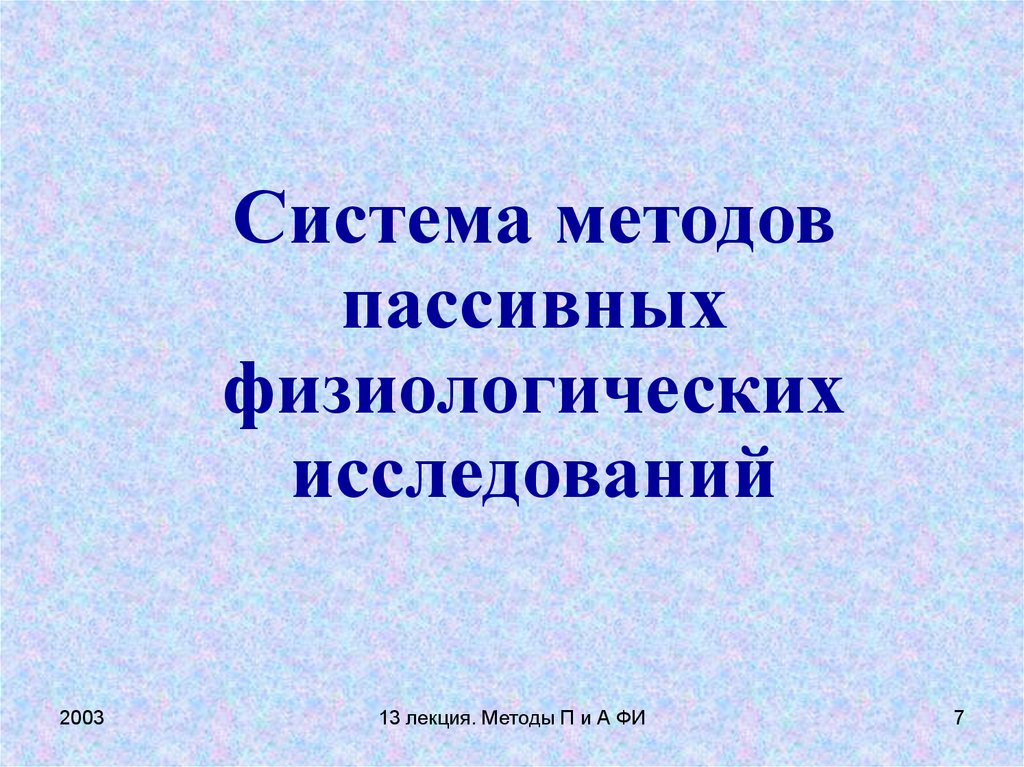

7.

Система методов
пассивных
физиологических
исследований
2003
13 лекция. Методы П и А ФИ
7

8. Методические схемы ФИ

ПАССИВНЫЕ ФИ: классифицируются
по типу порождающего поля { }
БО - биологический объект;
АК - аппаратный комплекс.
Основная
методическая
схема
Известно около 10 измерительных эффектов
2003
13 лекция. Методы П и А ФИ
8

9. Систематизация методов ПФИ

ПАССИВНЫЕ ФИ - группа собственных
физических
измерительных
эффектов - проявлений жизнедеятельности организма:
- механические
- звуковые и ультразвуковые;
- электрические;
- магнитные
- электромагнитные;
- оптические;
- теплофизические.
2003
13 лекция. Методы П и А ФИ
9

10. Систематизация методов ПФИ

Примеры типовых методов, основанных на
разных порождающих полях:
Механические – механокардиография (балисто(БКГ), динамо- (ДКГ), кинето- (ККГ), апекс- (АКГ) и
т.п. кардиография); сфигмография (СфГ), флебография
(ФлГ), плетизмография (ПлГ) и т.п.
Звуковые и ультразвуковые – аудиометрия (АуМ),
фотокардиография
(ФКГ),
интроскопия (УЗИ) и т.п.
2003
13 лекция. Методы П и А ФИ
ультразву-ковая
10

11. Систематизация методов ПФИ

Электрические – электрокардиография
(ЭКГ),
электроэнцефалография
(ЭЭГ),
электромиогра-фия
(ЭМГ),
электрогастрография
(ЭГГ),
электроокулография (ЭОГ), импедансная реография
(ИРеГ) и т.п.
Магнитные – магнитокардиография (МКГ),
магнитные исследования выдыхаемых газов и
т.п.
Электромагнитные – ЭМкардиография
(ЭМКГ).
2003
13 лекция. Методы П и А ФИ
11

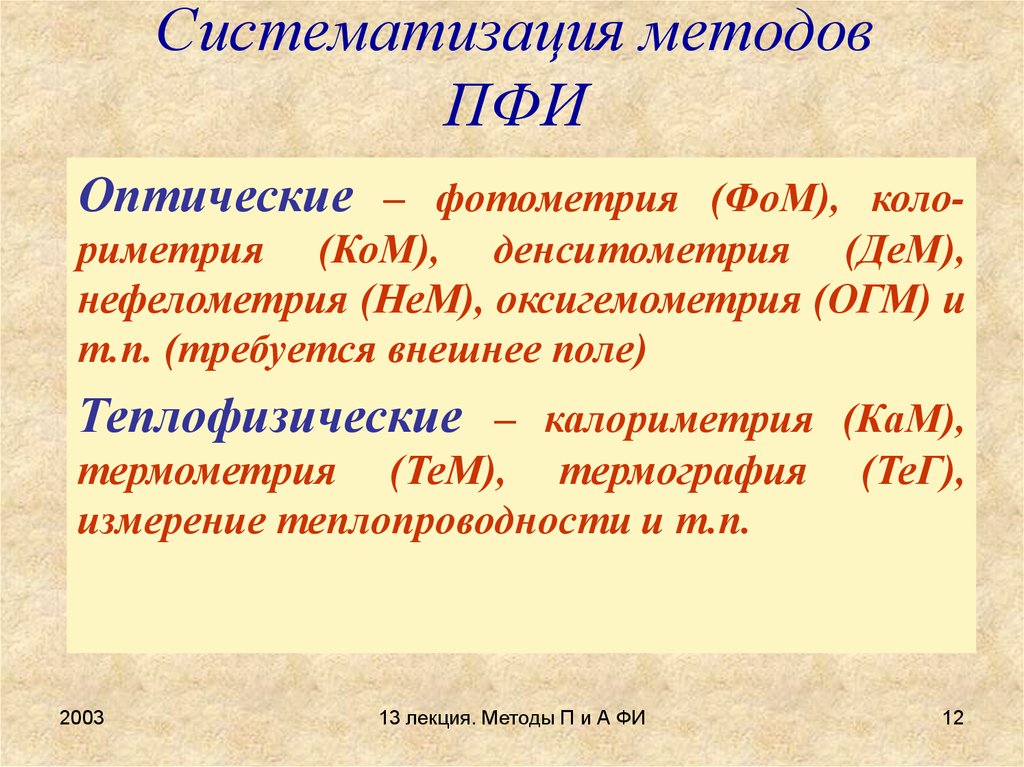

12. Систематизация методов ПФИ

Оптические – фотометрия (ФоМ), колориметрия (КоМ), денситометрия (ДеМ),
нефелометрия (НеМ), оксигемометрия (ОГМ) и
т.п. (требуется внешнее поле)
Теплофизические – калориметрия (КаМ),
термометрия (ТеМ), термография
измерение теплопроводности и т.п.
2003
13 лекция. Методы П и А ФИ
(ТеГ),
12

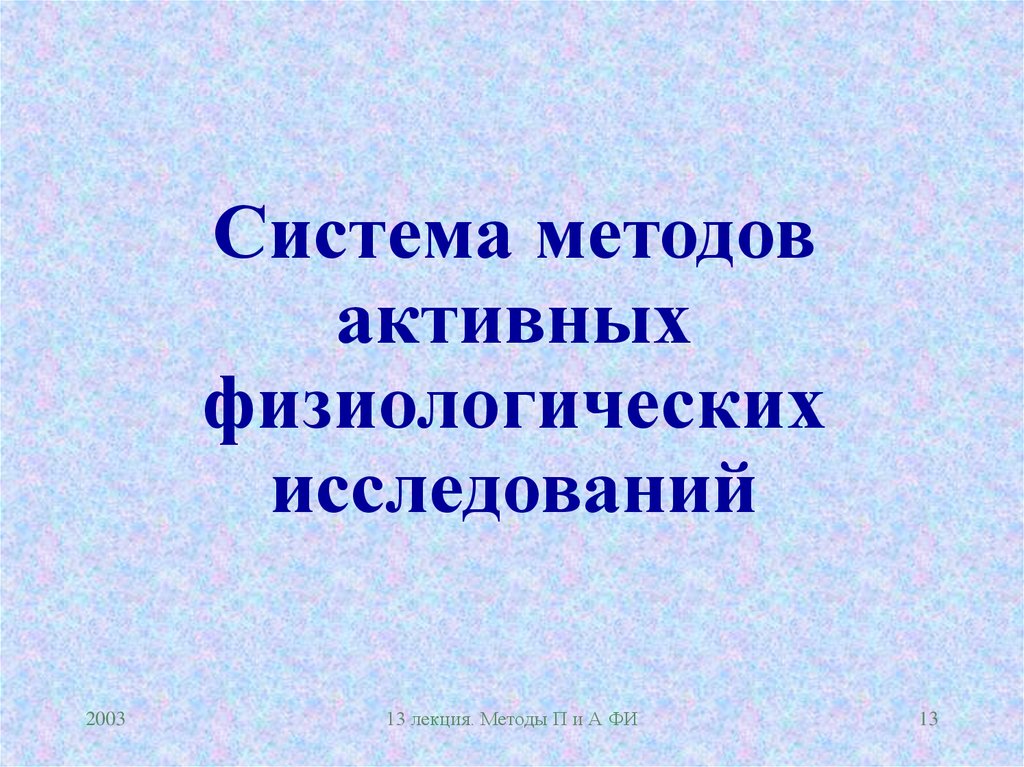

13.

Система методов
активных
физиологических
исследований
2003
13 лекция. Методы П и А ФИ
13

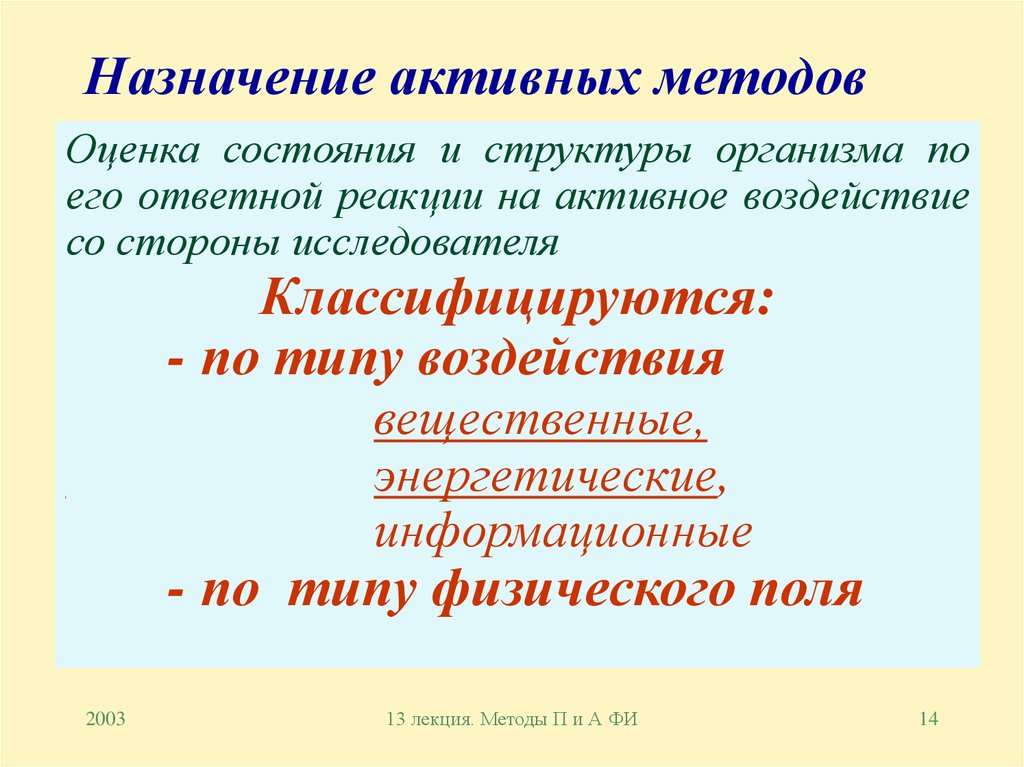

14. Назначение активных методов

Оценка состояния и структуры организма по
его ответной реакции на активное воздействие
со стороны исследователя
Классифицируются:
- по типу воздействия
вещественные,
энергетические,
информационные
- по типу физического поля
2003
13 лекция. Методы П и А ФИ
14

15. Систематизация методов АФИ

по типу воздействия
- лекарственные: контроль МБП и ФП
в ответ на лекарственное воздействие;
- биоинтроскопические: использование
проникающих излучений;
индикаторные:
введение
дозы
вещества и контроль параметров
продвижения индикатора по организму;
- индикаторные полевые: контроль
свойств организма при воздействии на
него физическим полем.
2003
13 лекция. Методы П и А ФИ
15

16. Систематизация методов АФИ

Биоинтроскопические методы
разделяются по типу физического
поля:
рентгеновские:
ультразвуковые;
тепловые;
радиоизотопные;
резонансные, ядерно-магнитные;
Особое место занимают
томографические.
2003
13 лекция. Методы П и А ФИ
16

17. Методические схемы биоинтроскопических исследований

БО – биологический объект (организм);
ГПИ – генератор проникающих излучений
λП;
ВИ – вещественный индикатор;
АК – аппаратный комплекс
2003
13 лекция. Методы П и А ФИ
17

18. Методические схемы биоинтроскопических исследований

БО – биологический объект (организм);
ГФИ – генератор физического
воздействия;
λ – порождающее поле
АК – аппаратный комплекс
2003
13 лекция. Методы П и А ФИ
18

19. Систематизация методов АФИ

Вещественные индикаторы
разделяются на:
газовые (О2, СО2, ацетилен и др.) – учитывают изменение концентрации газа в
организме в целом – принцип Фика;
жидкостные с выраженными физическими
свойствами:
оптические
(красители),
кислот-ные (изменение рН), тепловые
(изменение Т0), радиоизотопные (введение
изотопа) – принцип Гамельтона.
2003
13 лекция. Методы П и А ФИ
19

20. Методические схемы активных индикаторных ФИ

БО – биологический объект (организм);
ГИ - газовые индикаторы;
ВИ - вещественные индикаторы;
λ – порождающее поле;
АК – аппаратный комплекс.
2 вариант
1 вариант
2003
13 лекция. Методы П и А ФИ
20

21. Систематизация методов АФИ

Полевые индикаторные методы
разделяются по типу физического поля:
- электромагнитный – явление электромагнитной индукции при протекании крови
(электролит) через участок сосудистого
русла, находящегося под магнитным полем;
- ультразвуковой – протекание крови вдоль и
против движения ультразвуковых волн;
- импедансный – протекание крови по или
против силовых линий электрического поля.
2003
13 лекция. Методы П и А ФИ
21

22. Методические схемы активных полевых ФИ

БО – биологический объект (организм);
ГФИ - генератор физического поля λВ;
АК – аппаратный комплекс;
λ – порождающее поле.
2003
13 лекция. Методы П и А ФИ
22

23. Систематизация методов АФИ

Функциональные (тестовые)
методы
занимают особое положение и характеризуют
способности организма сопротивляться воздействию за счет перестройки работы организма или
восстанавливаться после снятия воздействия
разделяются по типу тестового воздействия:
- физический фактор – физическое поле
(тепловое, электрическое, оптическое и т.п.)
и оценка изменение МБП и ФП;
- информационный фактор – оценка
изменений МБП и ФП или параметров
поведения
2003
13 лекция. Методы П и А ФИ
23

24. Методические схемы функциональных исследований

БО – биологический объект (организм)
ВФВ – внешнее физическое воздействие;
ИВ – информационное воздействие;
λ – порождающее поле
ПП – параметры поведения
АК – аппаратный комплекс
2003
13 лекция. Методы П и А ФИ
24
