презинтация клевцов (1)

1.

Сибирский
государственный
индустриальный
университет
Институт открытого образования
наименование института
Кафедра теплоэнергетики и экологии
наименование кафедры
ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
Проектирование принципа работы для коксовой батареи установки
сухого тушения кокса в условиях ЗСМК- филиал ПАО «ЕВРАЗ»
тема выпускной квалификационной работы
Новокузнецк, 2026
Выполнил:
обучающийся гр. ЗТ-211
Клевцов И.С.
Руководитель:
к.т.н., доцент
Коротков С.Г.

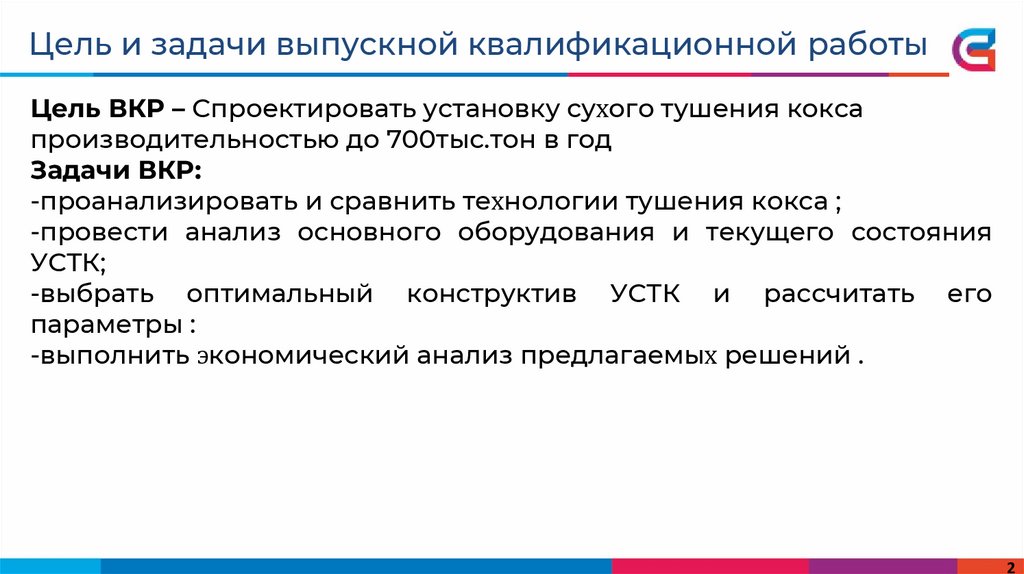

2. Цель и задачи выпускной квалификационной работы

Цель ВКР – Спроектировать установку сухого тушения кокса
производительностью до 700тыс.тон в год
Задачи ВКР:
-проанализировать и сравнить технологии тушения кокса ;
-провести анализ основного оборудования и текущего состояния
УСТК;
-выбрать оптимальный конструктив УСТК и рассчитать его
параметры :
-выполнить экономический анализ предлагаемых решений .
2

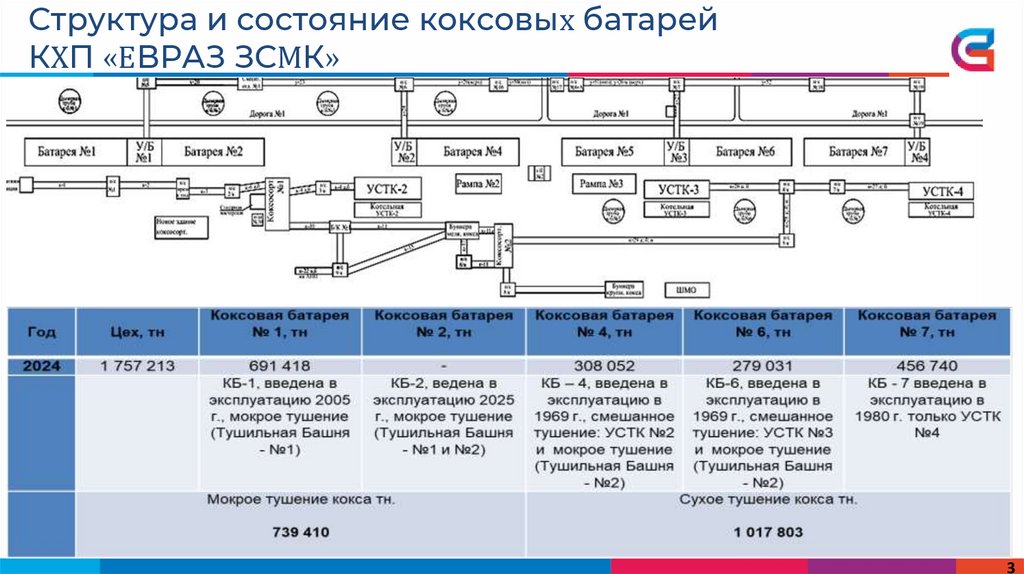

3. Структура и состояние коксовых батарей КХП «ЕВРАЗ ЗСМК»

3

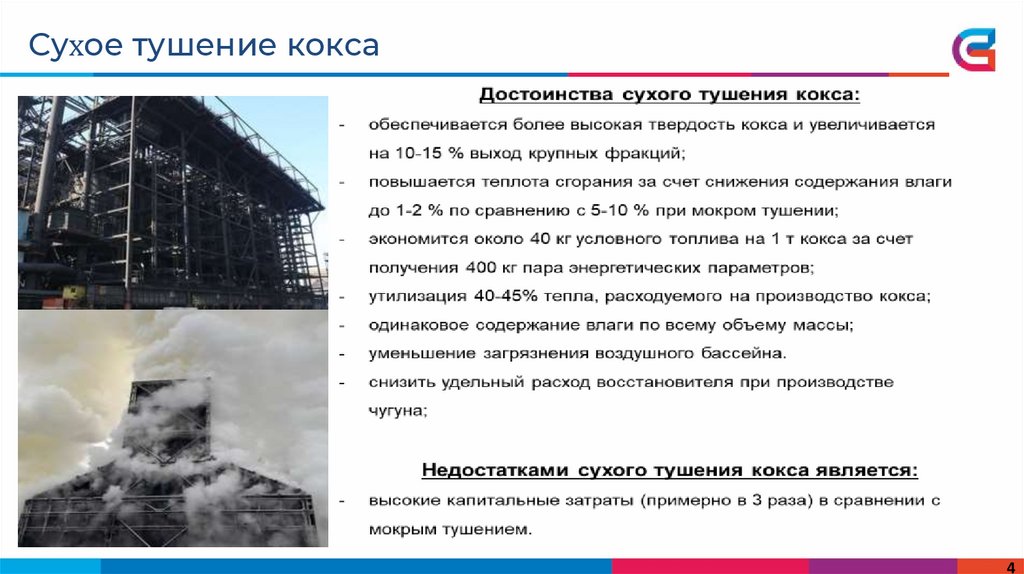

4. Сухое тушение кокса

4

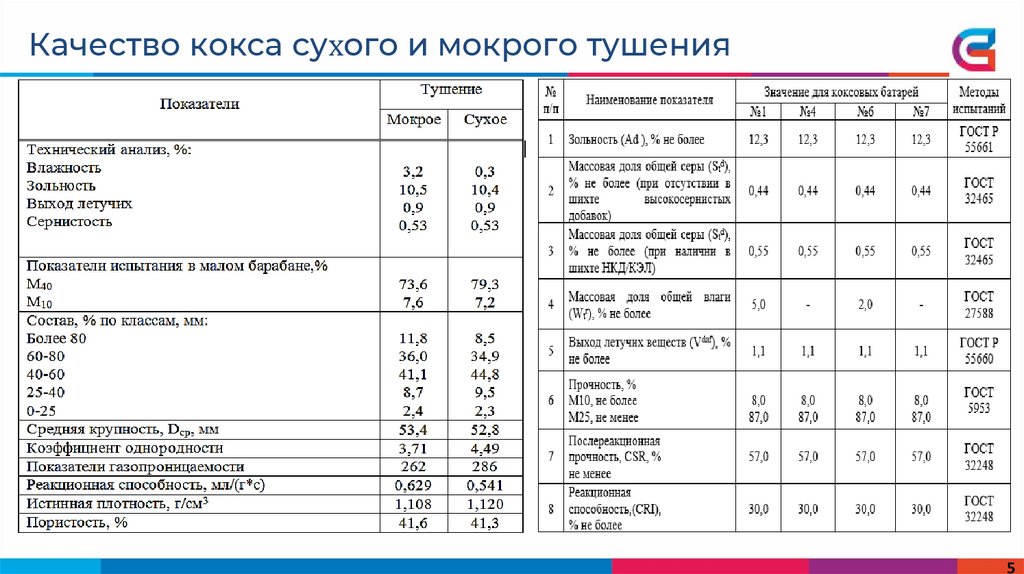

5. Качество кокса сухого и мокрого тушения

5

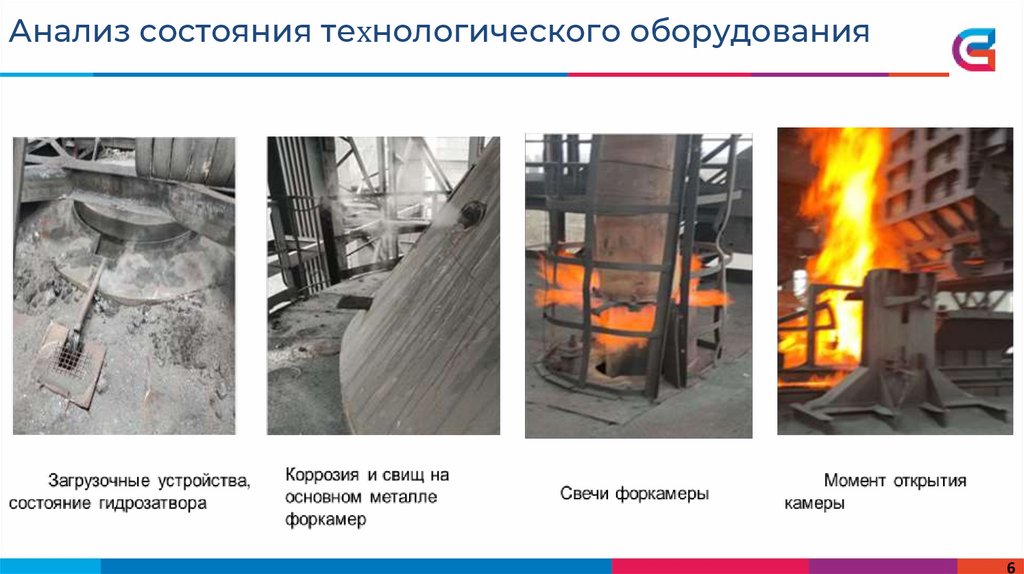

6. Анализ состояния технологического оборудования

6

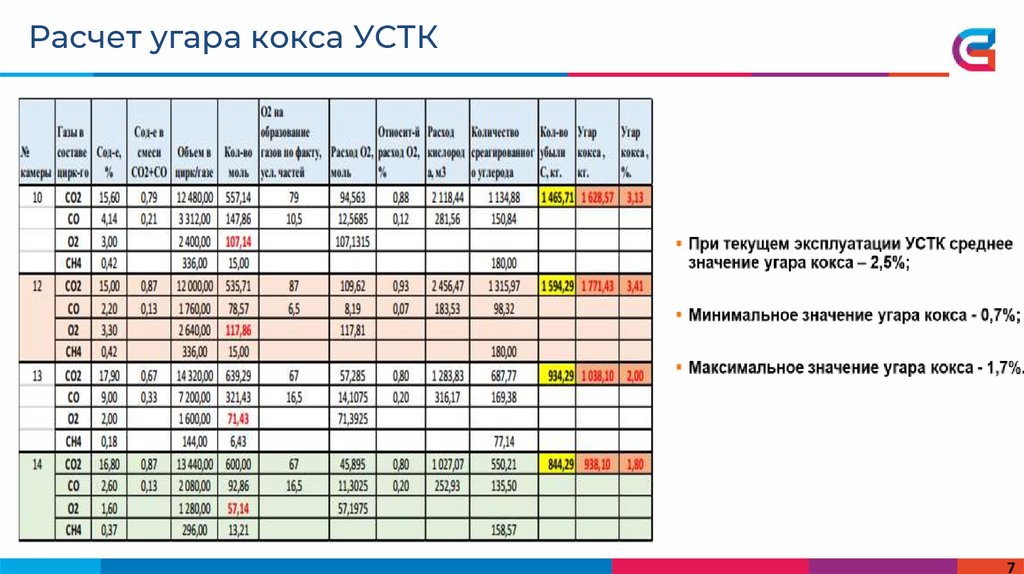

7. Расчет угара кокса УСТК

7

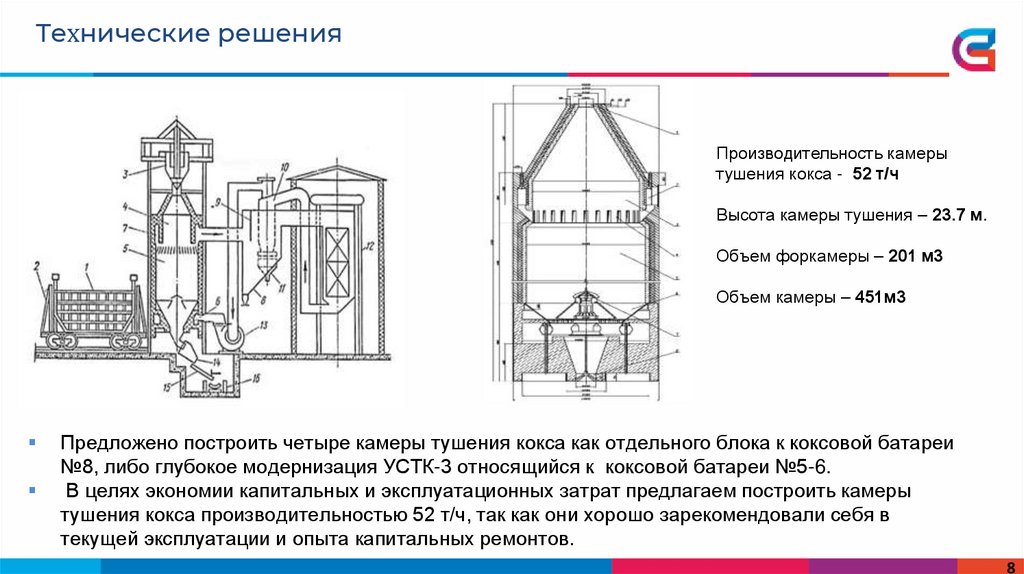

8. Технические решения

Производительность камеры
тушения кокса - 52 т/ч
Высота камеры тушения – 23.7 м.
Объем форкамеры – 201 м3
Объем камеры – 451м3
Предложено построить четыре камеры тушения кокса как отдельного блока к коксовой батареи
№8, либо глубокое модернизация УСТК-3 относящийся к коксовой батареи №5-6.
В целях экономии капитальных и эксплуатационных затрат предлагаем построить камеры
тушения кокса производительностью 52 т/ч, так как они хорошо зарекомендовали себя в
текущей эксплуатации и опыта капитальных ремонтов.
8

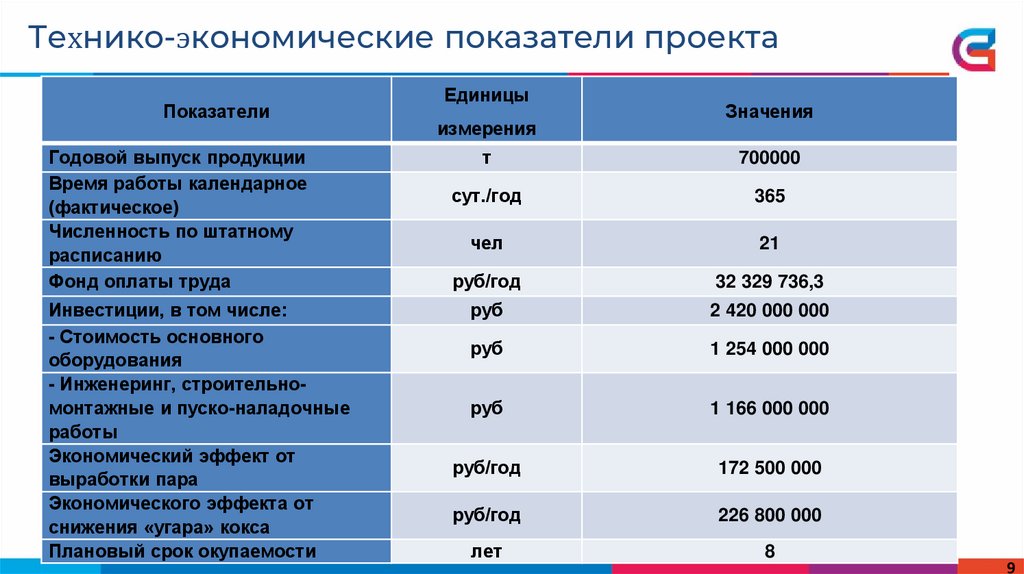

9. Технико-экономические показатели проекта

Показатели
Годовой выпуск продукции
Время работы календарное
(фактическое)
Численность по штатному
расписанию
Фонд оплаты труда
Инвестиции, в том числе:
- Стоимость основного
оборудования
- Инженеринг, строительномонтажные и пуско-наладочные
работы
Экономический эффект от
выработки пара
Экономического эффекта от
снижения «угара» кокса
Плановый срок окупаемости
Единицы
измерения
Значения
т
700000
сут./год
365
чел
21
руб/год
32 329 736,3
руб
2 420 000 000
руб
1 254 000 000
руб
1 166 000 000
руб/год
172 500 000
руб/год
226 800 000
лет
8
9

10.

Спасибо за внимание!
10
