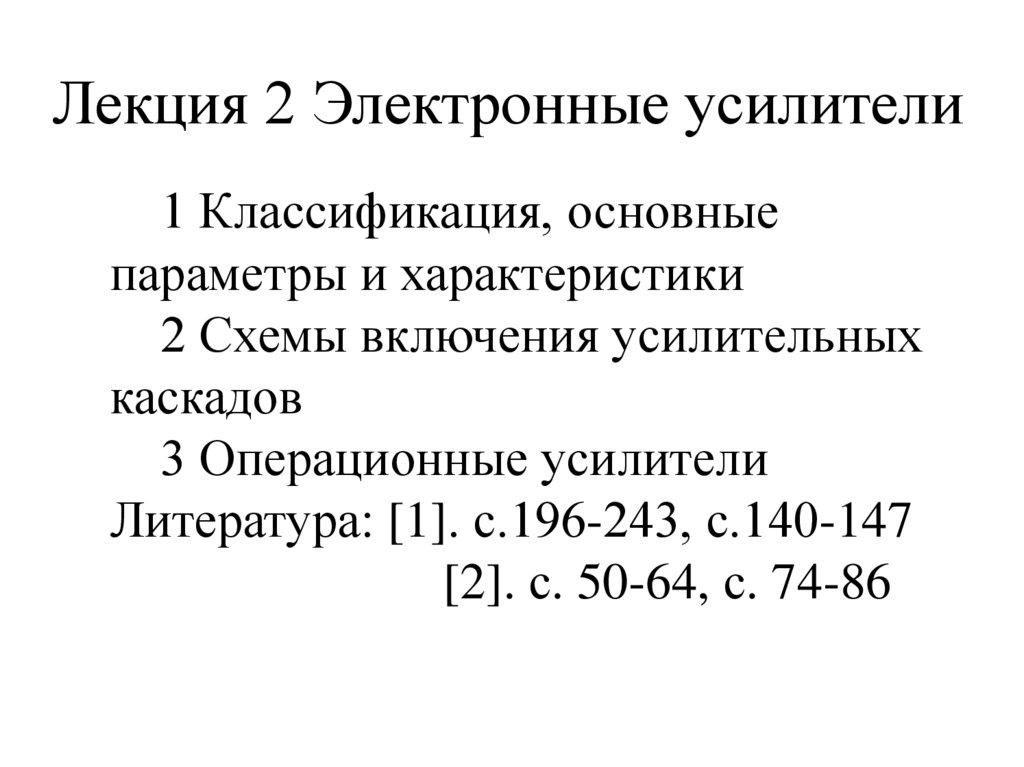

Лекция 2 Электронные усилители Р

1. Лекция 2 Электронные усилители

1 Классификация, основные
параметры и характеристики
2 Схемы включения усилительных
каскадов
3 Операционные усилители
Литература: [1]. с.196-243, с.140-147
[2]. с. 50-64, с. 74-86

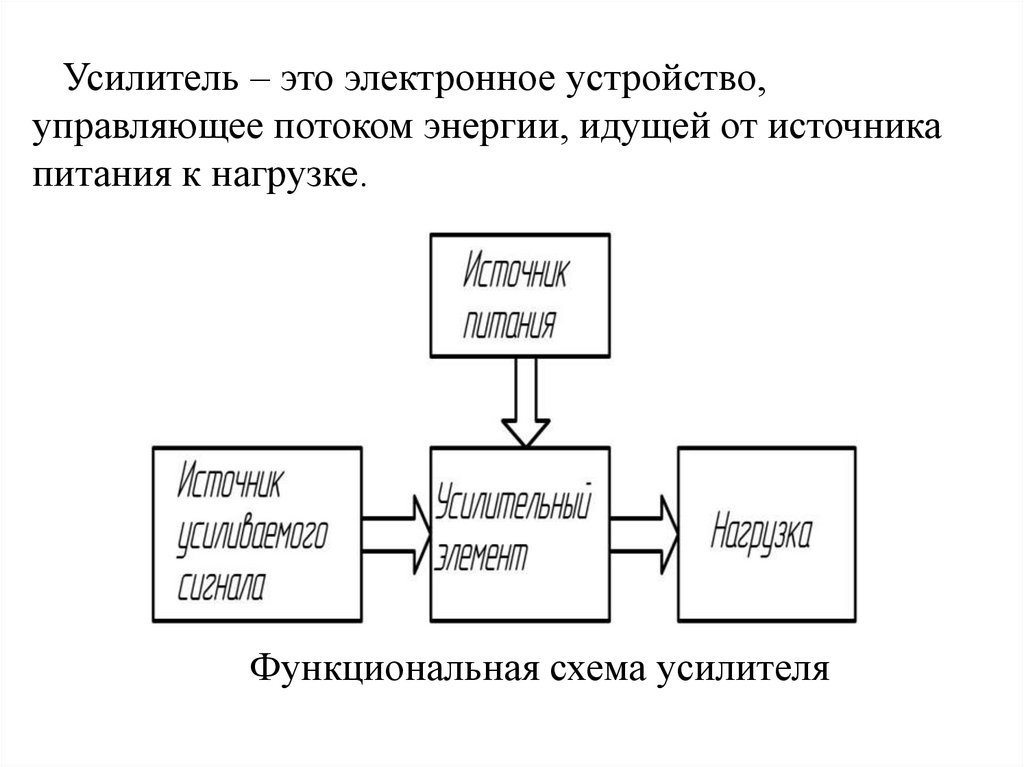

2. Функциональная схема усилителя

Усилитель – это электронное устройство,
управляющее потоком энергии, идущей от источника
питания к нагрузке.
Функциональная схема усилителя

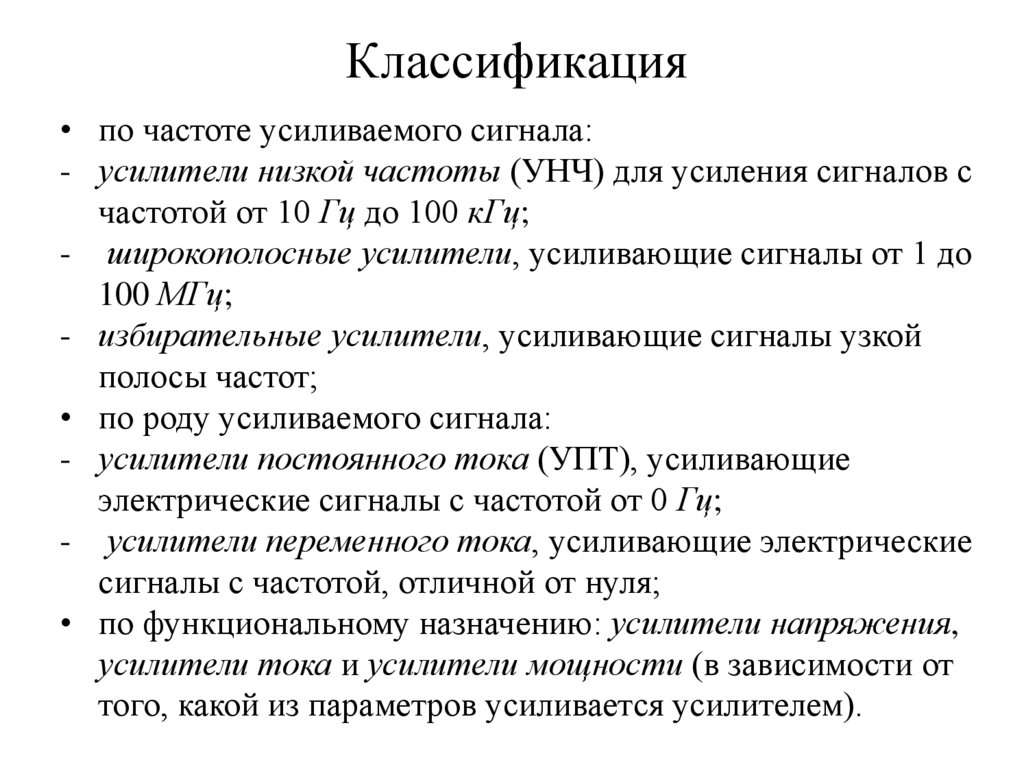

3. Классификация

• по частоте усиливаемого сигнала:
- усилители низкой частоты (УНЧ) для усиления сигналов с
частотой от 10 Гц до 100 кГц;
- широкополосные усилители, усиливающие сигналы от 1 до
100 МГц;
- избирательные усилители, усиливающие сигналы узкой
полосы частот;
• по роду усиливаемого сигнала:
- усилители постоянного тока (УПТ), усиливающие
электрические сигналы с частотой от 0 Гц;
- усилители переменного тока, усиливающие электрические
сигналы с частотой, отличной от нуля;
• по функциональному назначению: усилители напряжения,
усилители тока и усилители мощности (в зависимости от
того, какой из параметров усиливается усилителем).

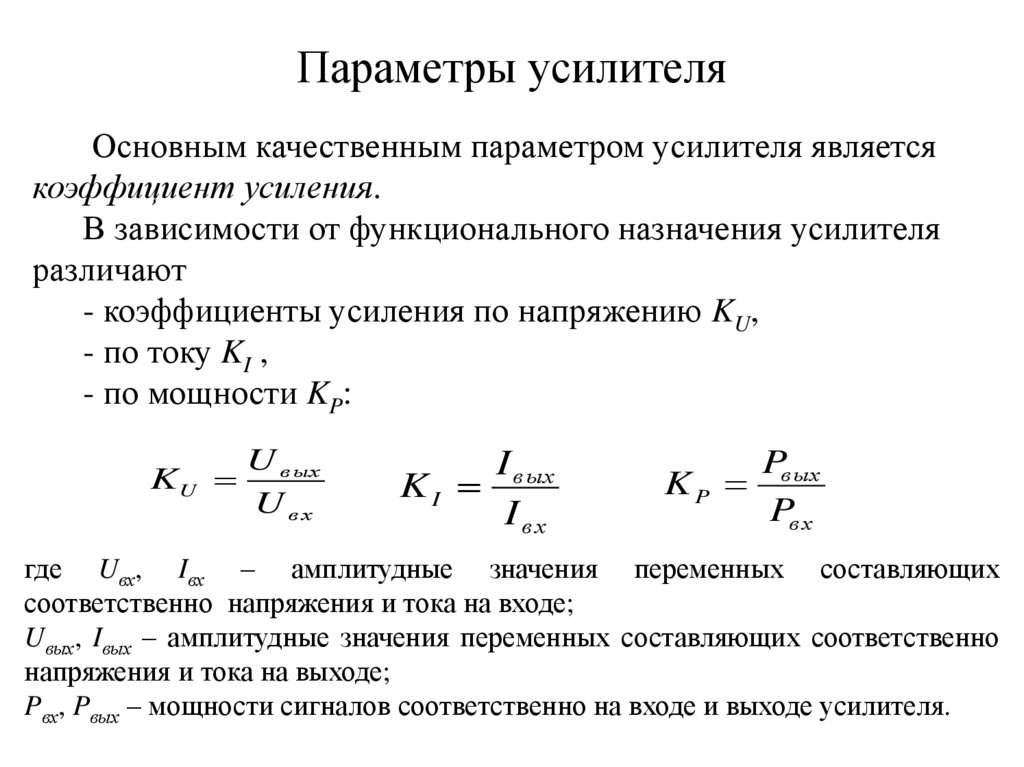

4. Параметры усилителя

Основным качественным параметром усилителя является
коэффициент усиления.
В зависимости от функционального назначения усилителя
различают
- коэффициенты усиления по напряжению KU,
- по току KI ,
- по мощности KP:
KU
U в ых
U вх
I в ых
KI
Iвх
KP
Pв ых
Pв х
где Uвх, Iвх – амплитудные значения переменных составляющих
соответственно напряжения и тока на входе;
Uвых, Iвых – амплитудные значения переменных составляющих соответственно
напряжения и тока на выходе;
Pвх, Pвых – мощности сигналов соответственно на входе и выходе усилителя.

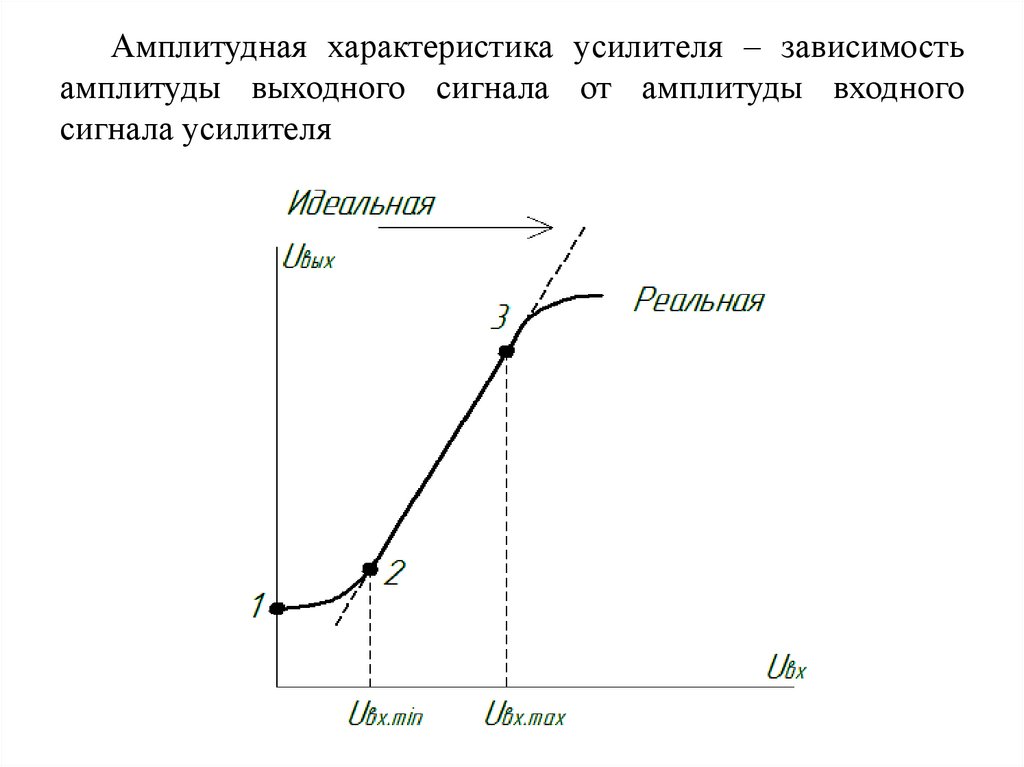

5. Амплитудная характеристика усилителя – зависимость амплитуды выходного сигнала от амплитуды входного сигнала усилителя

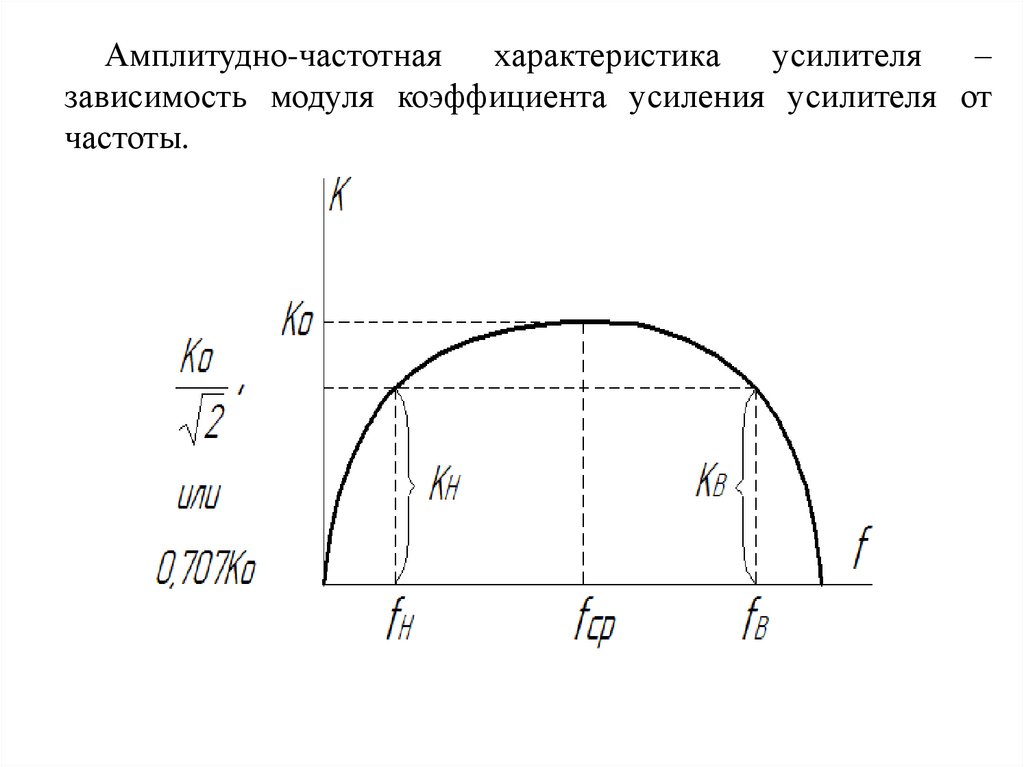

6.

Амплитудно-частотная
характеристика
усилителя
–
зависимость модуля коэффициента усиления усилителя от
частоты.

7. Логарифмическая амплитудно-частотная характеристика усилителя

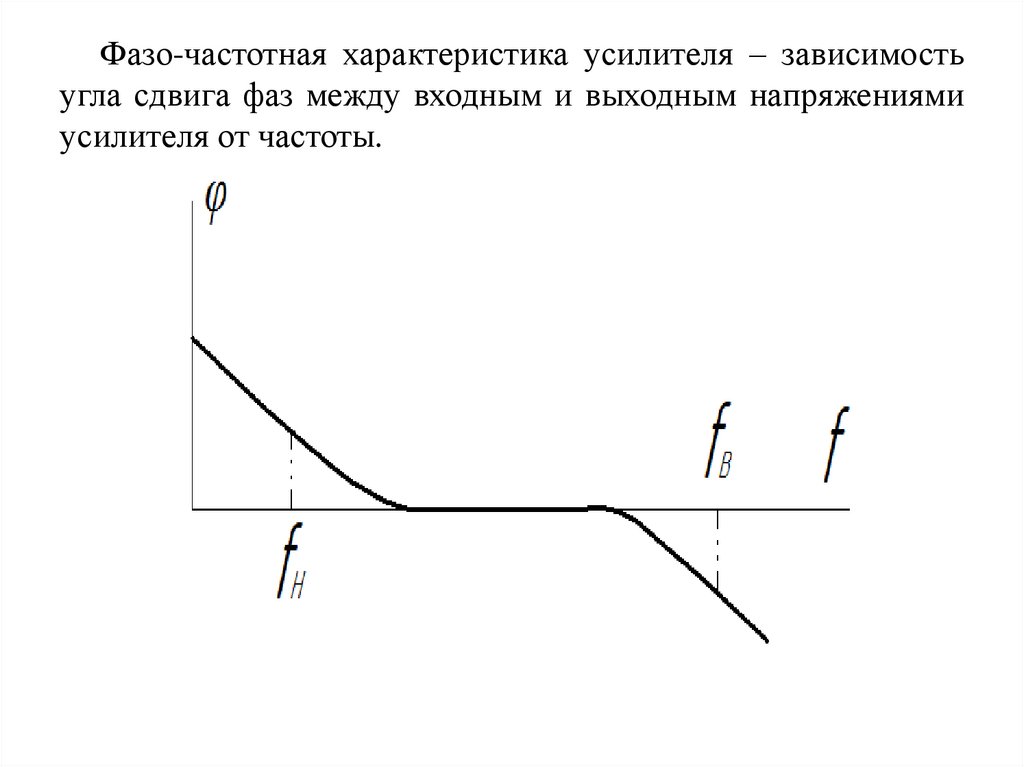

8. Фазо-частотная характеристика усилителя – зависимость угла сдвига фаз между входным и выходным напряжениями усилителя от

частоты.

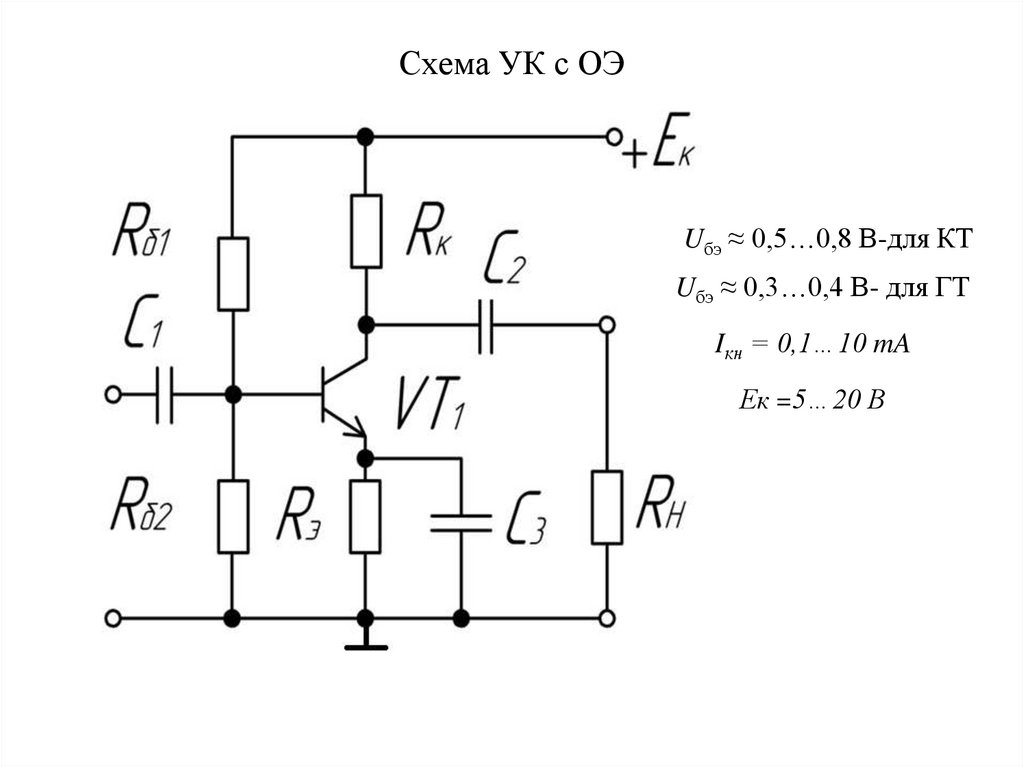

9. Схема УК с ОЭ

Uбэ ≈ 0,5…0,8 В-для КТ
Uбэ ≈ 0,3…0,4 В- для ГТ
Iкн = 0,1…10 mA
Ек =5…20 В

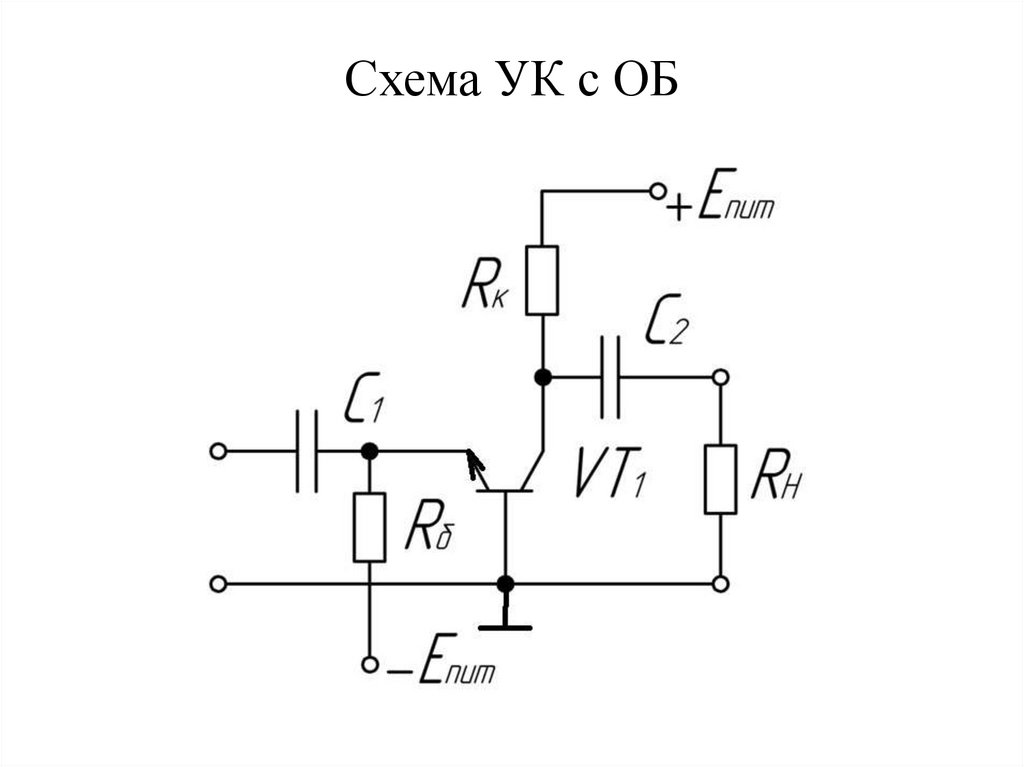

10. Схема УК с ОБ

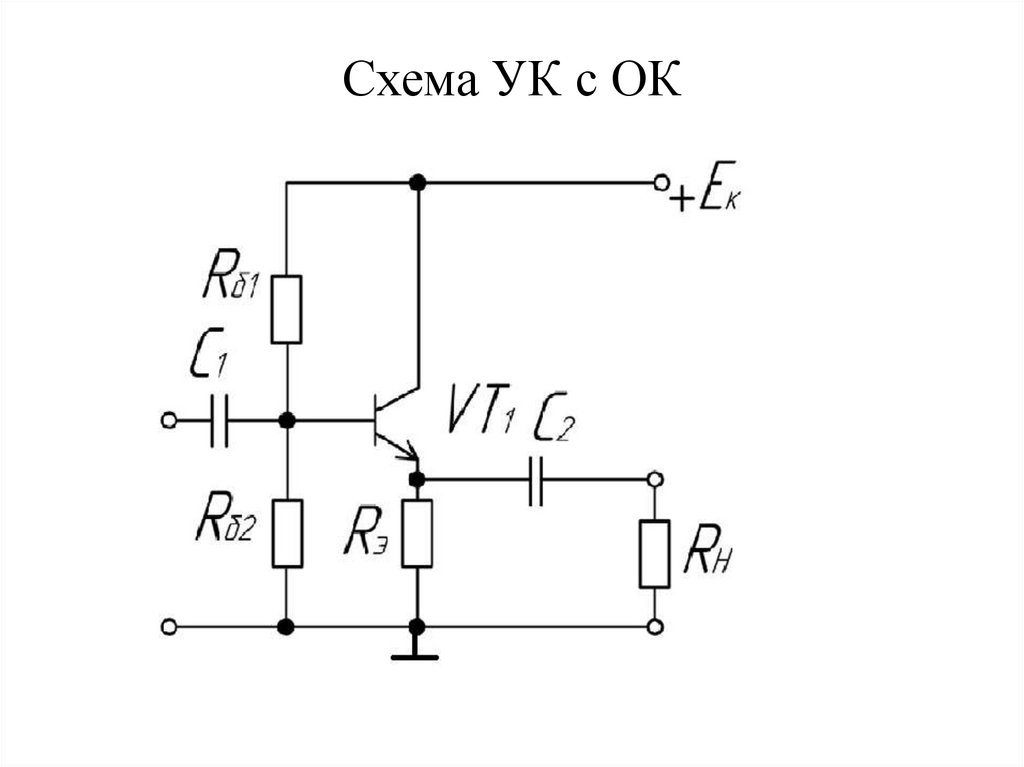

11. Схема УК с ОК

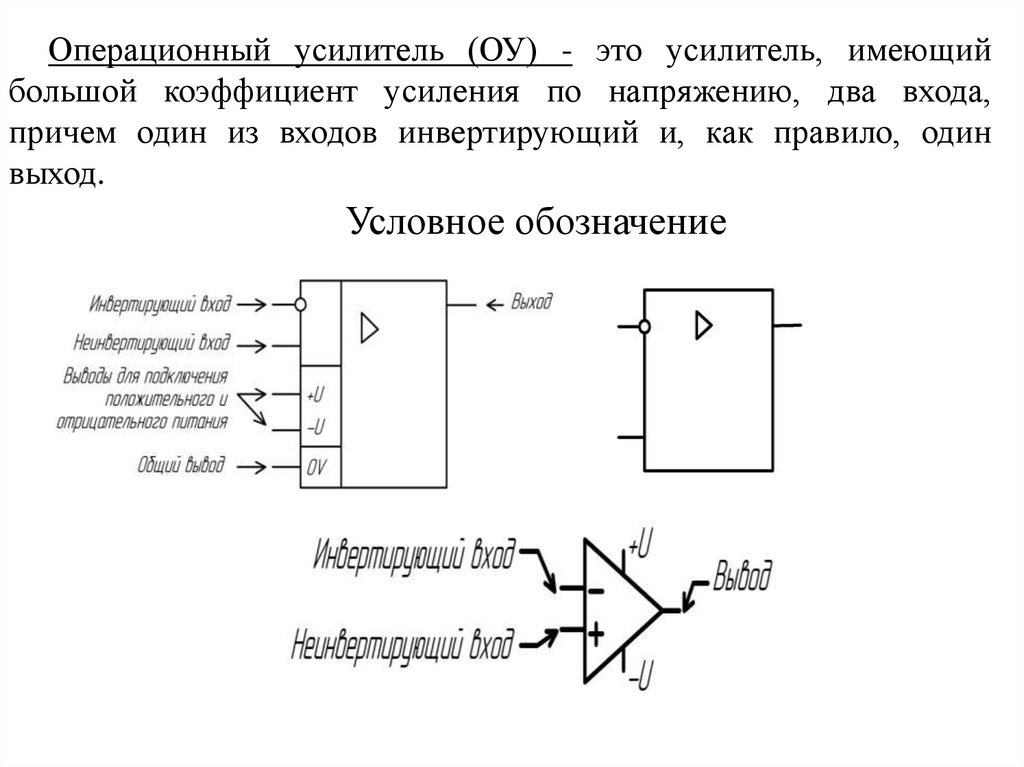

12. Операционный усилитель (ОУ) - это усилитель, имеющий большой коэффициент усиления по напряжению, два входа, причем один из

входов инвертирующий и, как правило, один
выход.
Условное обозначение

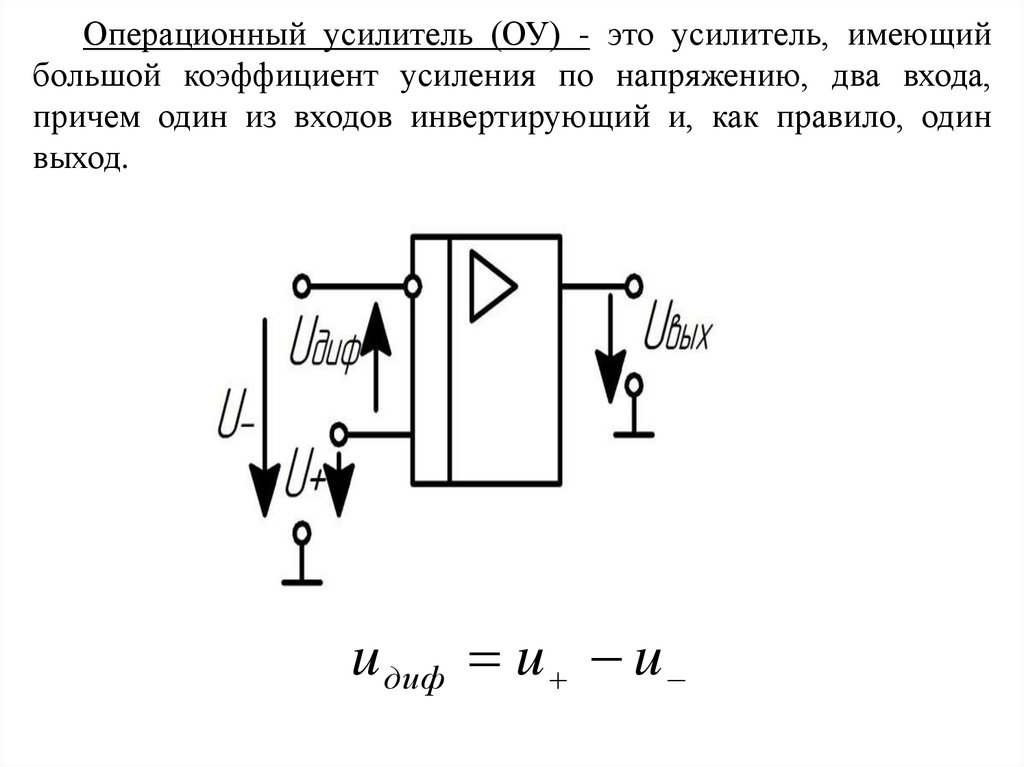

13. Операционный усилитель (ОУ) - это усилитель, имеющий большой коэффициент усиления по напряжению, два входа, причем один из

входов инвертирующий и, как правило, один
выход.
u диф u u

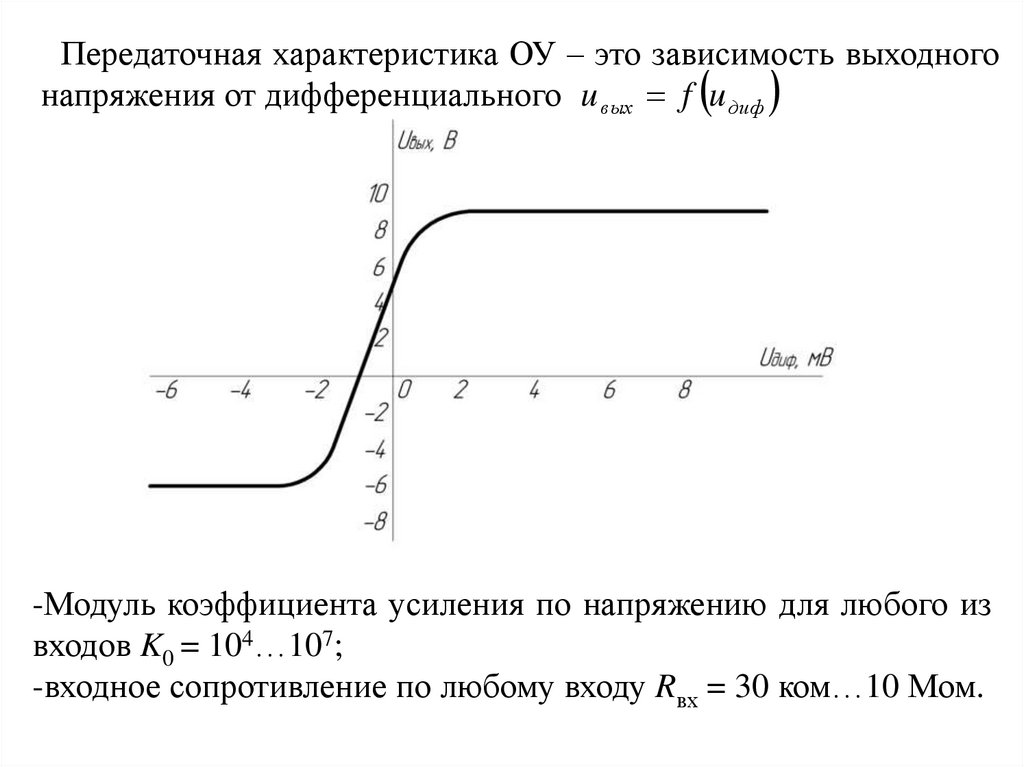

14. Передаточная характеристика ОУ – это зависимость выходного напряжения от дифференциального

u в ых f u диф
-Модуль коэффициента усиления по напряжению для любого из
входов K0 = 104…107;
-входное сопротивление по любому входу Rвх = 30 ком…10 Мом.

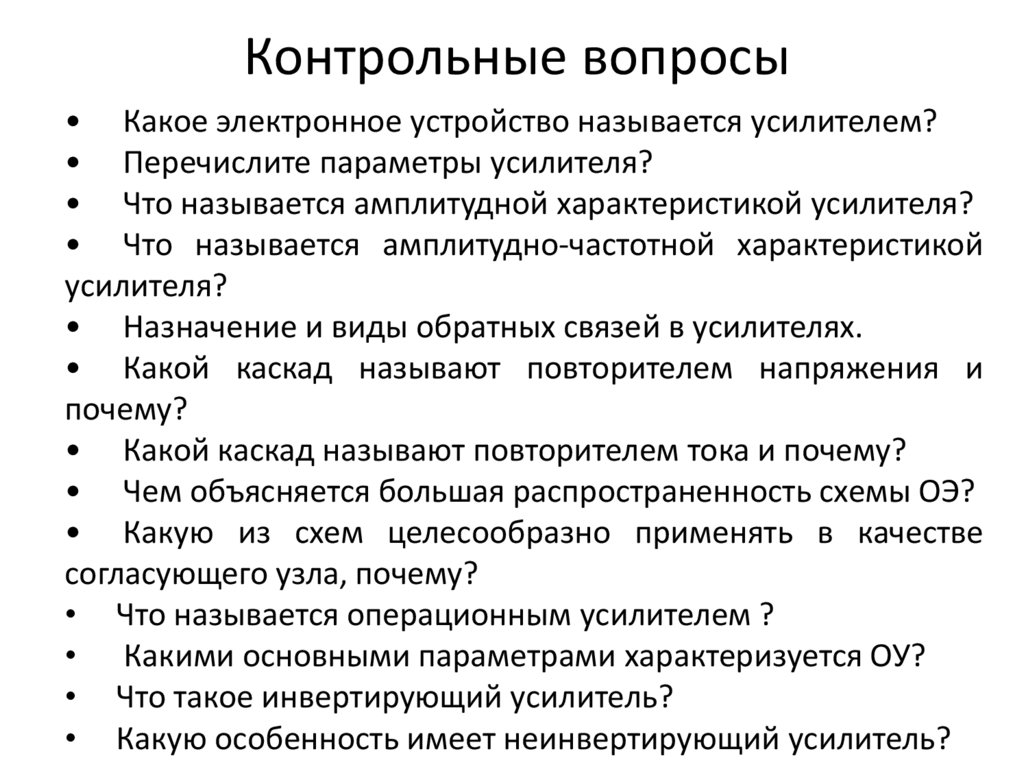

15. Контрольные вопросы

• Какое электронное устройство называется усилителем?
• Перечислите параметры усилителя?
• Что называется амплитудной характеристикой усилителя?
• Что называется амплитудно-частотной характеристикой
усилителя?
• Назначение и виды обратных связей в усилителях.
• Какой каскад называют повторителем напряжения и
почему?
• Какой каскад называют повторителем тока и почему?
• Чем объясняется большая распространенность схемы ОЭ?
• Какую из схем целесообразно применять в качестве
согласующего узла, почему?
• Что называется операционным усилителем ?
• Какими основными параметрами характеризуется ОУ?
• Что такое инвертирующий усилитель?
• Какую особенность имеет неинвертирующий усилитель?
