Presentation

1.

2.

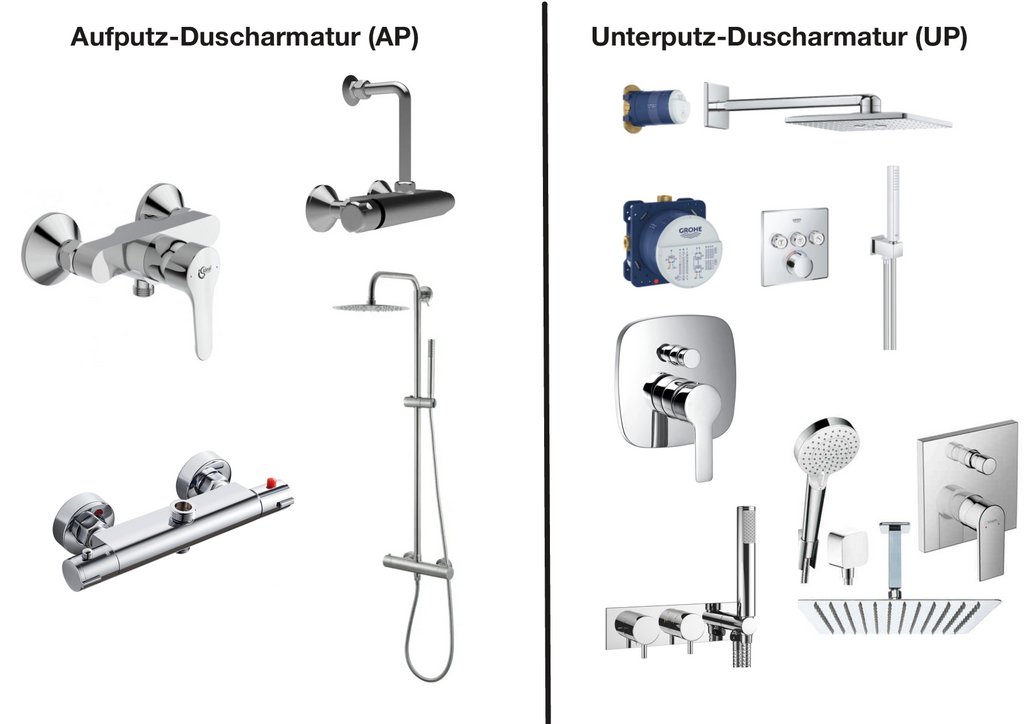

Aufputz-Duscharmatur (AP)
Unterputz-Duscharmatur (UP)
ㅣ

3.

Aufputz-Duscharmatur (AP)
Vorteile:
Vorteile:
Montage auf der fertigen Wand
Sichtbare Anschlüsse (meist 150 mm Achsabstand)
Schneller Austausch möglich
Sehr gute Wartungszugänglichkeit
Geringerer Montageaufwand
Nachteile:
Sichtbare Rohranschlüsse
Weniger minimalistisches Design
Kann optisch unruhig wirken
Etwas höheres Risiko für sichtbare Kalkablagerungen
fl
Unterputz-Duscharmatur (UP)
Moderner, minimalistischer Look
Technik in der Wand verborgen
Leichtere Reinigung der Ober äche
Hochwertige Optik
Nachteile:
Höherer Montageaufwand
Präzise Einbautiefe erforderlich
Abdichtung nach DIN 18534 besonders wichtig
Wartung nur über Frontzugang möglich
Reparatur kann aufwendiger sein

4.

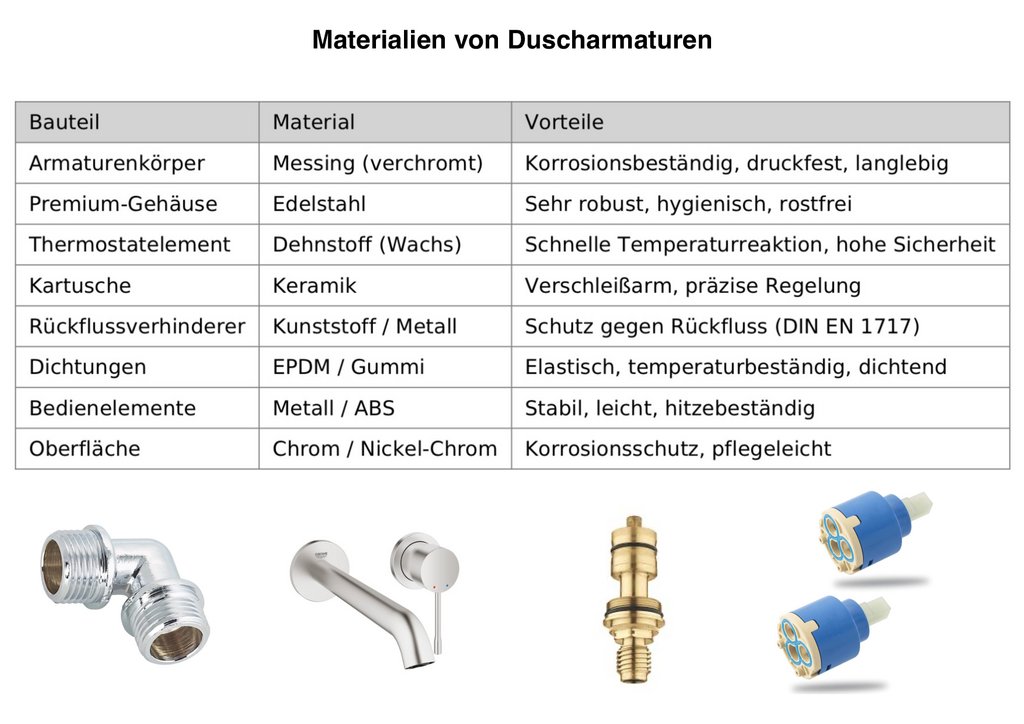

Materialien von Duscharmaturen

5.

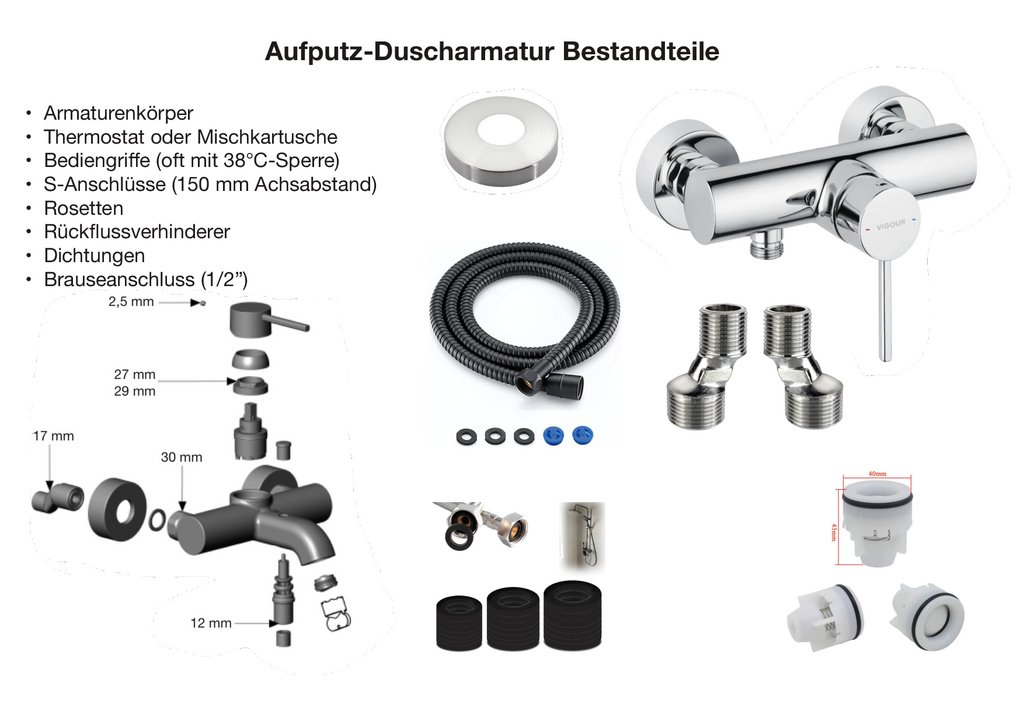

Aufputz-Duscharmatur Bestandteile
ff
fl
• Armaturenkörper
• Thermostat oder Mischkartusche
• Bediengri e (oft mit 38°C-Sperre)
• S-Anschlüsse (150 mm Achsabstand)
• Rosetten
• Rück ussverhinderer
• Dichtungen
• Brauseanschluss (1/2”)

6.

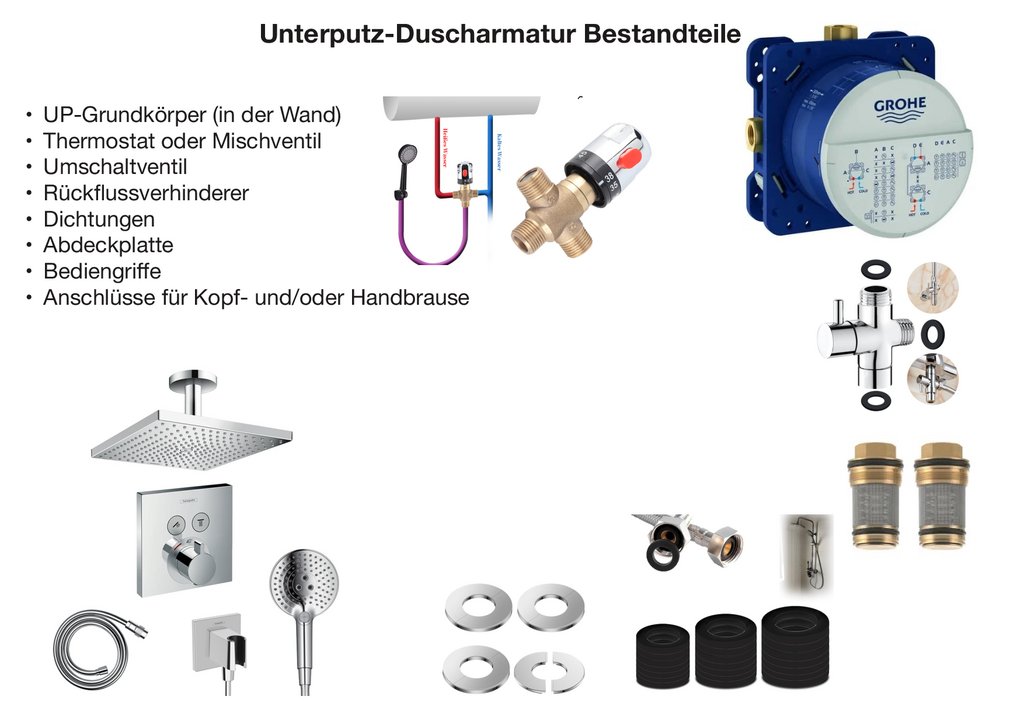

Unterputz-Duscharmatur Bestandteile
「
ff
fl
• UP-Grundkörper (in der Wand)
• Thermostat oder Mischventil
• Umschaltventil
• Rück ussverhinderer
• Dichtungen
• Abdeckplatte
• Bediengri e
• Anschlüsse für Kopf- und/oder Handbrause
.

7.

Relevante Normen für Duscharmaturen
