1. Рентгеновское излучение

• Подготовили: Козлов
Владимир
Шкрыль Никита

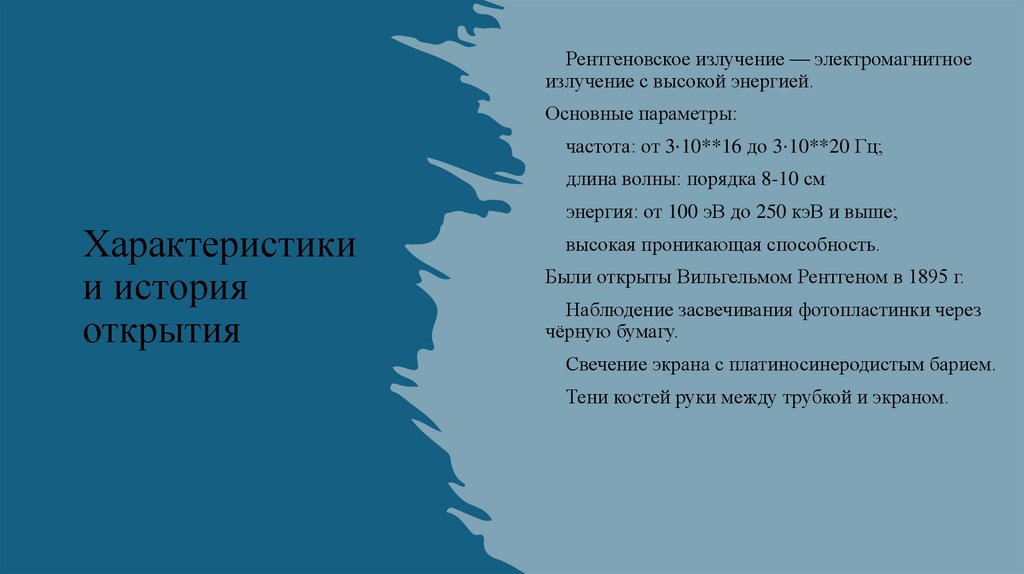

2. Характеристики и история открытия

Рентгеновское излучение — электромагнитное
излучение с высокой энергией.
Основные параметры:
частота: от 3⋅10**16 до 3⋅10**20 Гц;
длина волны: порядка 8-10 см
Характеристики
и история
открытия
энергия: от 100 эВ до 250 кэВ и выше;
высокая проникающая способность.
Были открыты Вильгельмом Рентгеном в 1895 г.
Наблюдение засвечивания фотопластинки через
чёрную бумагу.
Свечение экрана с платиносинеродистым барием.
Тени костей руки между трубкой и экраном.

3. Механизм возникновения и свойства

Как возникает?
При резком торможении быстрых электронов (катодных
лучей) при столкновении:
• со стеклянной стенкой газоразрядной трубки;
Механизм
возникновения
и свойства
• с металлическим анодом.
Ключевые свойства:
• Действует на фотопластинку (основа рентгенографии).
• Ионизирует воздух.
• Не отражается и не преломляется обычными
материалами.
• Не отклоняется электромагнитными полями.
• Обладает высокой проникающей способностью.
• Даёт дифракцию на кристаллах (подтверждает
волновую природу).

4. Рентгеновская трубка

Основные элементы:
• Катод (вольфрамовая спираль) — испускает
электроны (термоэлектронная эмиссия).
• Цилиндр-фокусировщик — направляет поток
электронов.
• Анод (металлический электрод) — место
генерации рентгеновских лучей.
Условия работы:
• напряжение: десятки киловольт;
• вакуум: ≤ 10−5 мм рт. ст.;
• охлаждение анода (в мощных трубках —
проточной водой).

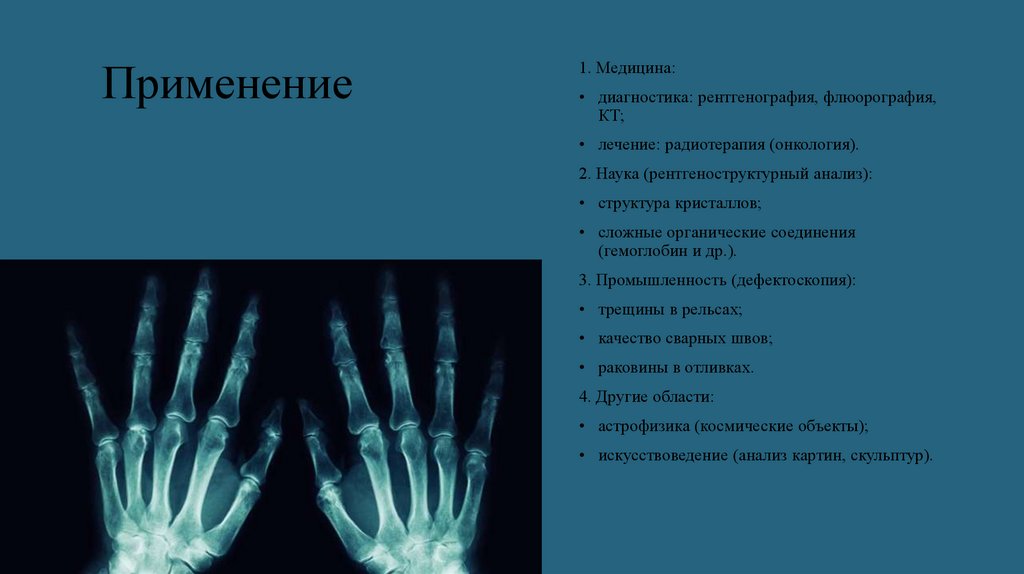

5. Применение

1. Медицина:
• диагностика: рентгенография, флюорография,
КТ;
• лечение: радиотерапия (онкология).
2. Наука (рентгеноструктурный анализ):
• структура кристаллов;
• сложные органические соединения
(гемоглобин и др.).
3. Промышленность (дефектоскопия):
• трещины в рельсах;
• качество сварных швов;
• раковины в отливках.
4. Другие области:
• астрофизика (космические объекты);
• искусствоведение (анализ картин, скульптур).

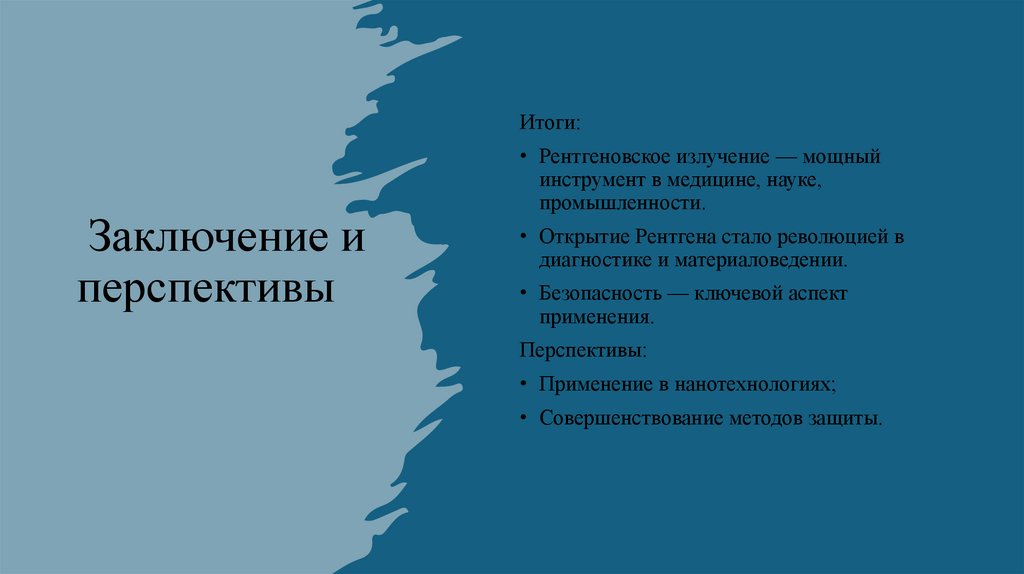

6.  Заключение и перспективы

Итоги:
Заключение и
перспективы
• Рентгеновское излучение — мощный
инструмент в медицине, науке,
промышленности.
• Открытие Рентгена стало революцией в
диагностике и материаловедении.
• Безопасность — ключевой аспект
применения.
Перспективы:
• Применение в нанотехнологиях;
• Совершенствование методов защиты.
