Презентация Атомные Станции

1.

Атомная энергетика:
электротехнический
комплекс будущего
Выполнили:
Егоров Е.И.
Селищев А.И.
Шушминцев В.Е.
Группа: ЭП-23

2.

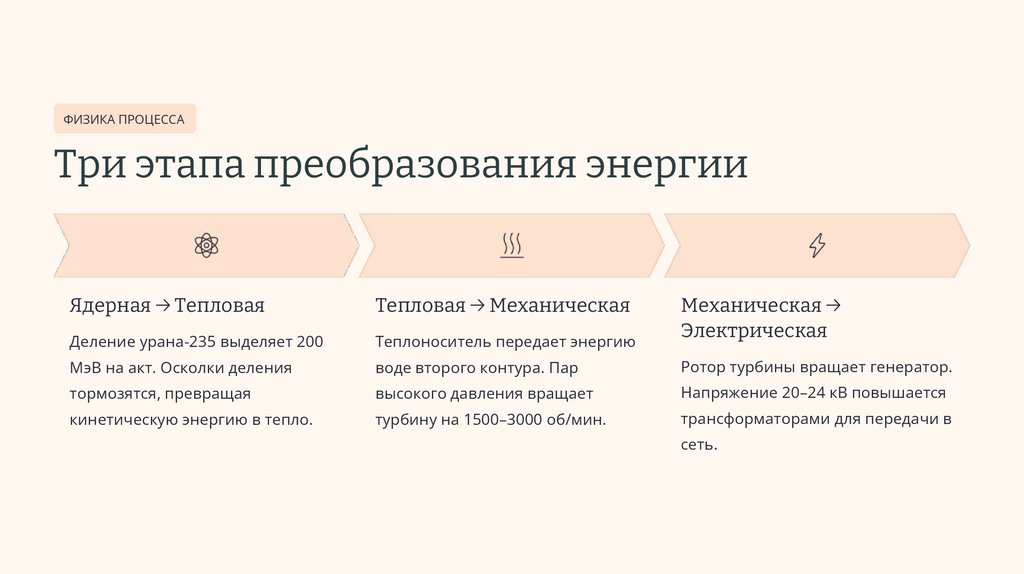

ФИЗИКА ПРОЦЕССА
Три этапа преобразования энергии
Ядерная → Тепловая
Тепловая → Механическая
Механическая →
Электрическая
Деление урана-235 выделяет 200
Теплоноситель передает энергию
МэВ на акт. Осколки деления
воде второго контура. Пар
Ротор турбины вращает генератор.
тормозятся, превращая
высокого давления вращает
Напряжение 20–24 кВ повышается
кинетическую энергию в тепло.
турбину на 1500–3000 об/мин.
трансформаторами для передачи в
сеть.

3.

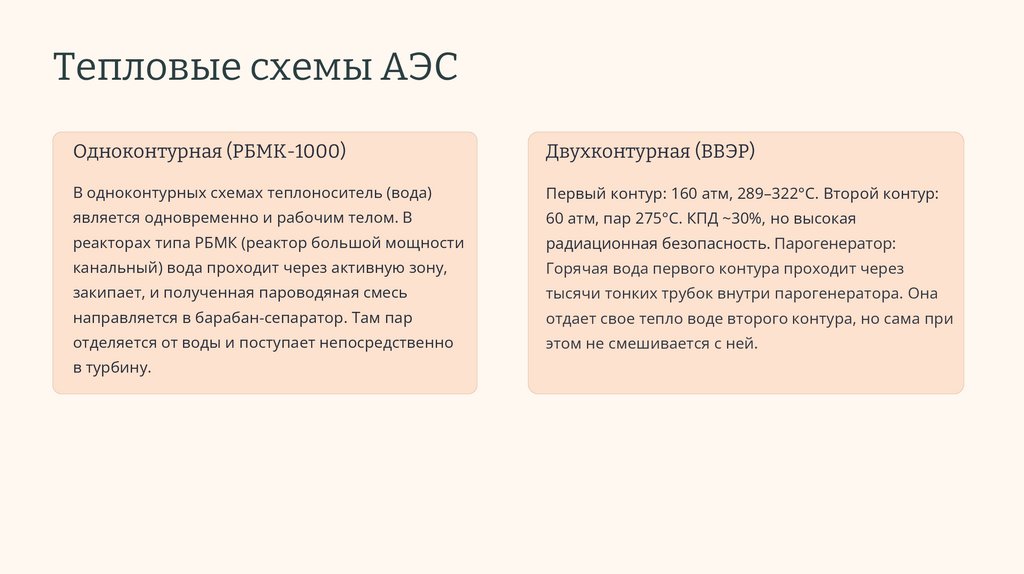

Тепловые схемы АЭС
Одноконтурная (РБМК-1000)
Двухконтурная (ВВЭР)
В одноконтурных схемах теплоноситель (вода)
Первый контур: 160 атм, 289–322°C. Второй контур:
является одновременно и рабочим телом. В
60 атм, пар 275°C. КПД ~30%, но высокая
реакторах типа РБМК (реактор большой мощности
радиационная безопасность. Парогенератор:
канальный) вода проходит через активную зону,
Горячая вода первого контура проходит через
закипает, и полученная пароводяная смесь
тысячи тонких трубок внутри парогенератора. Она
направляется в барабан-сепаратор. Там пар
отдает свое тепло воде второго контура, но сама при
отделяется от воды и поступает непосредственно
этом не смешивается с ней.
в турбину.

4.

ОБОРУДОВАНИЕ
Основное электрооборудование АЭС
Турбогенератор
Главный повышающий
трансформатор
Системы собственных нужд
Напряжение 20–24 кВ. Охлаждение
Повышает напряжение до 110–750 кВ
вентиляторы. Питание 6 кВ и 0,4 кВ
водородом и дистиллированной
для передачи по ЛЭП. Масляные
через трансформаторы собственных
водой.
трансформаторы на открытых РУ.
нужд.
Мощность до 1000–1600 МВт.
Электродвигатели, насосы,

5.

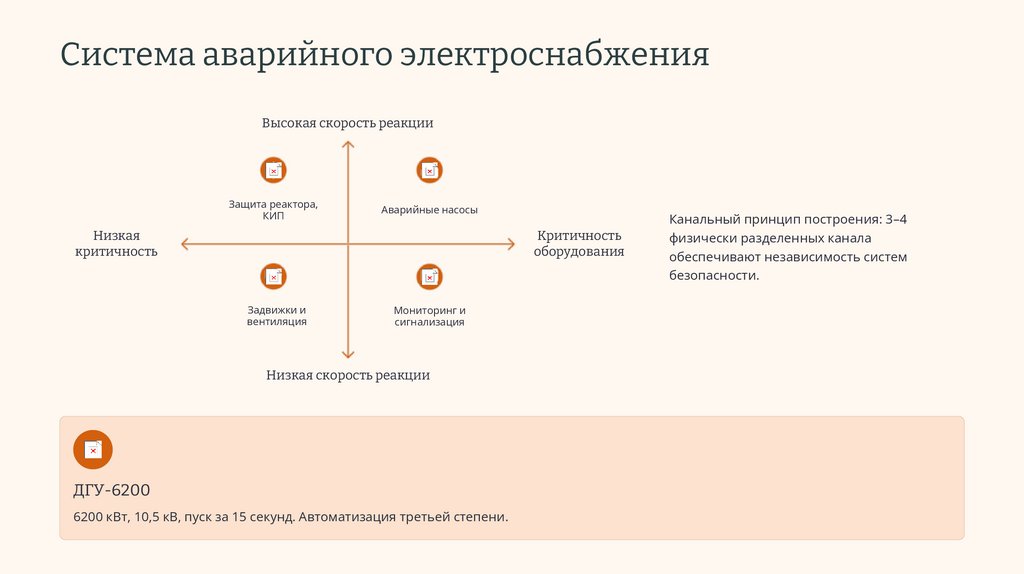

Система аварийного электроснабжения
Высокая скорость реакции
Защита реактора,
КИП
Аварийные насосы
Низкая
критичность
Критичность
оборудования
Задвижки и
вентиляция
Мониторинг и
сигнализация
Низкая скорость реакции
ДГУ-6200
6200 кВт, 10,5 кВ, пуск за 15 секунд. Автоматизация третьей степени.
Канальный принцип построения: 3–4
физически разделенных канала
обеспечивают независимость систем
безопасности.

6.

ПРОРЫВ
Проект «Прорыв»: замкнутый
топливный цикл
Опытно-демонстрационный энергокомплекс в Северске включает реактор
БРЕСТ-ОД-300 на быстрых нейтронах со свинцовым теплоносителем.
Переработка
топлива
Сокращение
опасности
Отработавшее
топливо
используется
повторно.
«Сжигание»
долгоживущих
отходов.
Срок опасности
отходов снижается с
тысячелетий до 100–
150 лет.
Топливо на века
Решение проблемы
ресурсов и
обеспечение
энергетики на
столетия вперед.

7.

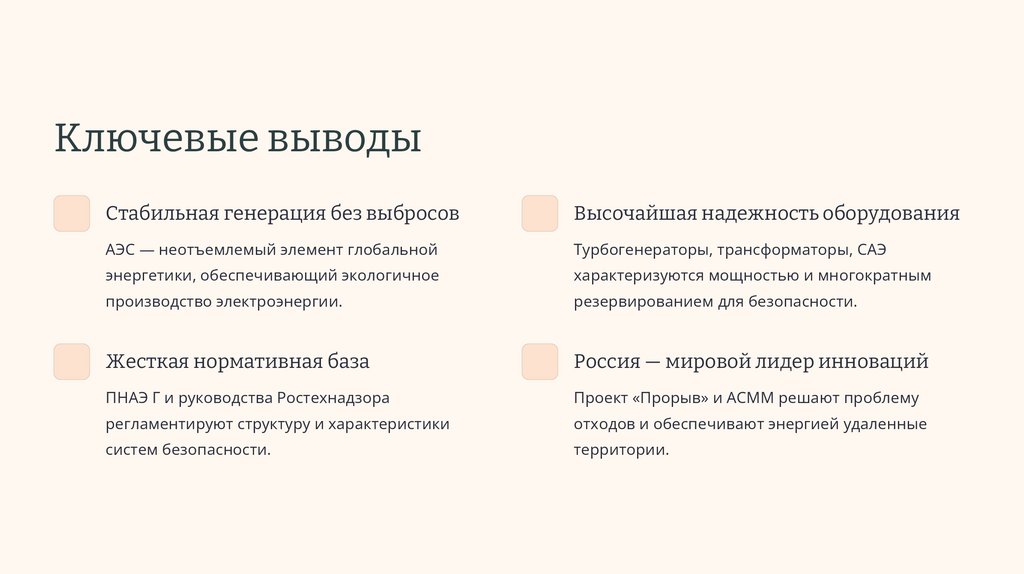

Ключевые выводы
Стабильная генерация без выбросов
Высочайшая надежность оборудования
АЭС — неотъемлемый элемент глобальной
Турбогенераторы, трансформаторы, САЭ
энергетики, обеспечивающий экологичное
характеризуются мощностью и многократным
производство электроэнергии.
резервированием для безопасности.
Жесткая нормативная база
Россия — мировой лидер инноваций
ПНАЭ Г и руководства Ростехнадзора
Проект «Прорыв» и АСММ решают проблему
регламентируют структуру и характеристики
отходов и обеспечивают энергией удаленные
систем безопасности.
территории.
