1. Модернизация сегмента сети РТРС на участке РТПС «с. Крутая» - АСК ГТРК

ВЫПОЛНИЛ:
РУКОВОДИТЕЛЬ:
ЛОМТЕВ Д.О.
ГОНЧАРОВА П.С.

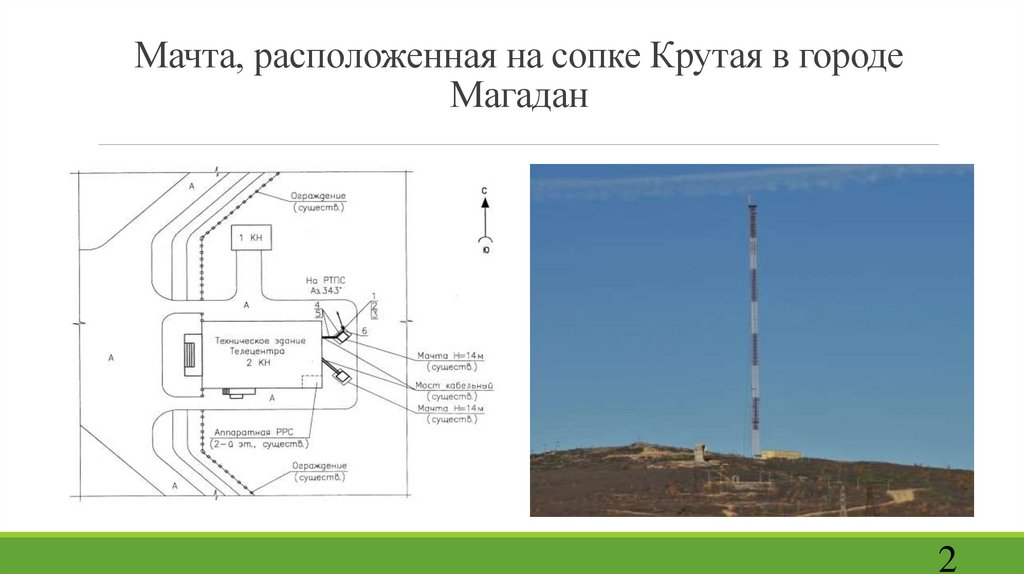

2. Мачта, расположенная на сопке Крутая в городе Магадан

2

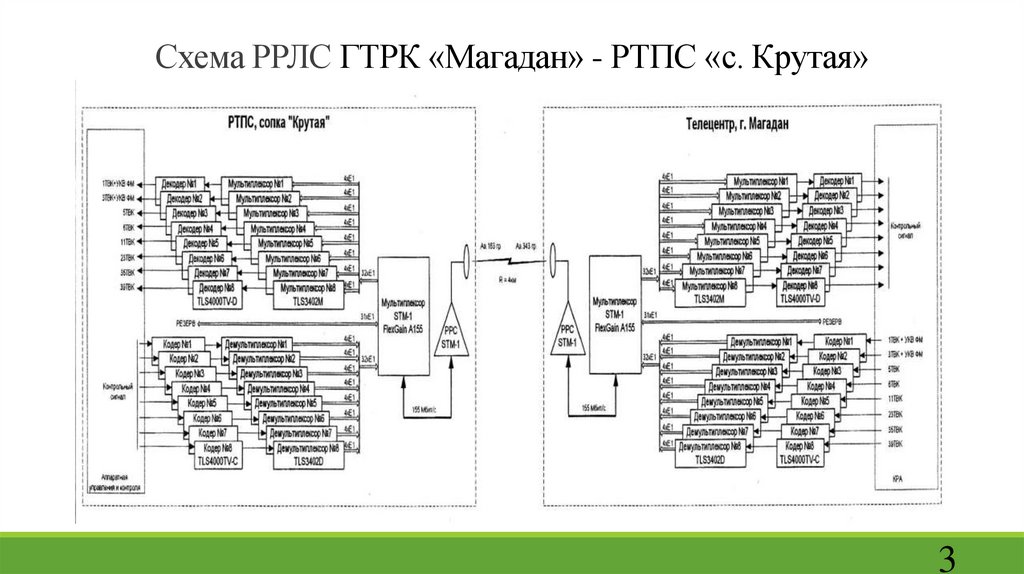

3. Схема РРЛС ГТРК «Магадан» - РТПС «с. Крутая»

3

4.

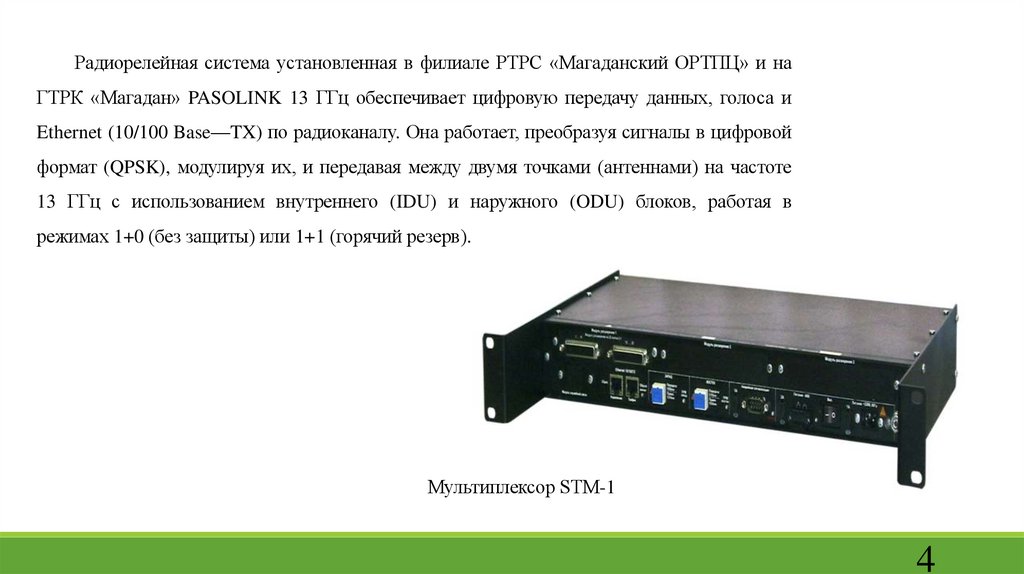

Радиорелейная система установленная в филиале РТРС «Магаданский ОРТПЦ» и на
ГТРК «Магадан» PASOLINK 13 ГГц обеспечивает цифровую передачу данных, голоса и
Ethernet (10/100 Base—TX) по радиоканалу. Она работает, преобразуя сигналы в цифровой
формат (QPSK), модулируя их, и передавая между двумя точками (антеннами) на частоте
13 ГГц с использованием внутреннего (IDU) и наружного (ODU) блоков, работая в
режимах 1+0 (без защиты) или 1+1 (горячий резерв).
Мультиплексор STM-1
4

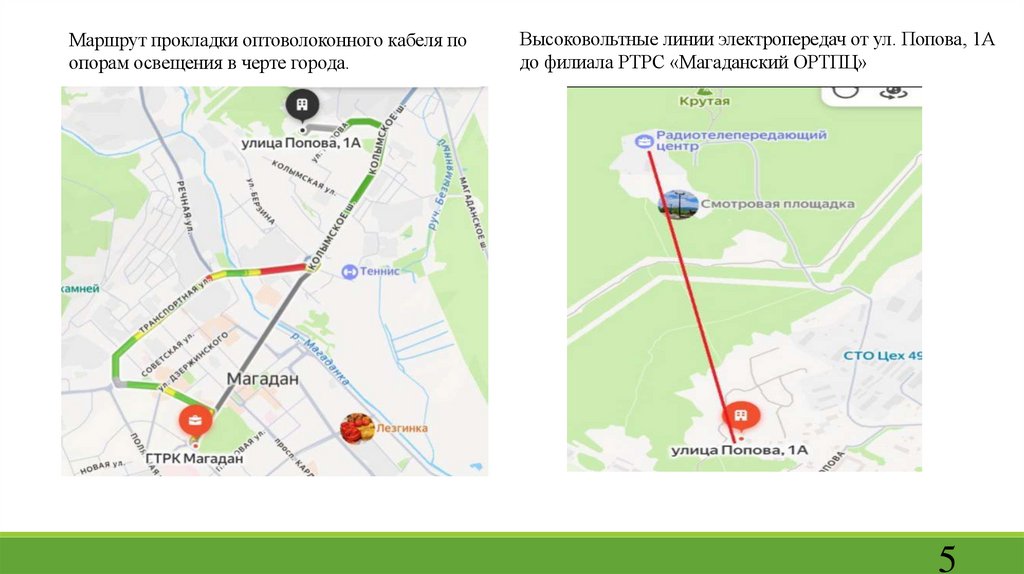

5.

Маршрут прокладки оптоволоконного кабеля по
опорам освещения в черте города.
Высоковольтные линии электропередач от ул. Попова, 1А
до филиала РТРС «Магаданский ОРТПЦ»
5

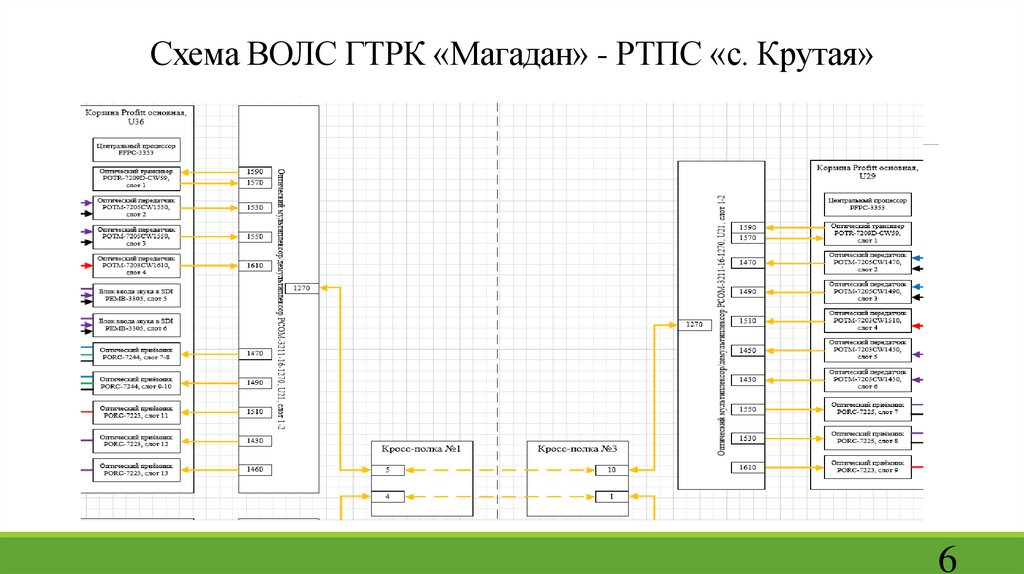

6. Схема ВОЛС ГТРК «Магадан» - РТПС «с. Крутая»

6

7.

PFR-3UK корпус 3U на 16 слотов + слот для центрального процессора с кроссплатой и блоком питания
предназначен для размещения цифровых модулей системы «PROFLEX».
На основе модулей «PROFLEX» формируются устройства с заданными входными и выходными
характеристиками. Устройства строятся из фронтальных модулей (F) и задних модулей (R), которые
устанавливаются в корпус.
Центральный процессор дистанционного
управления модулями системы «PROFLEX» в
корпусе 3U PFPC-3353 предназначен для
управления модулями системы «PROFLEX» в
корпусе PFR-3UK (PFR-3UN)
PFR-3UKD вид спереди и сзади
7

8.

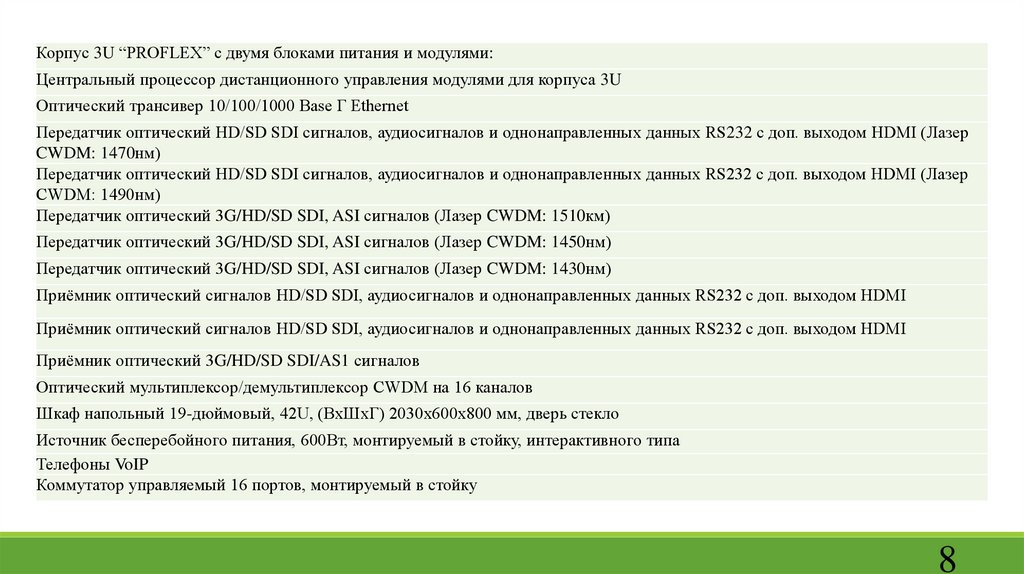

Корпус 3U “PROFLEX” с двумя блоками питания и модулями:
Центральный процессор дистанционного управления модулями для корпуса 3U
Оптический трансивер 10/100/1000 Base Г Ethernet
Передатчик оптический HD/SD SDI сигналов, аудиосигналов и однонаправленных данных RS232 с доп. выходом HDMI (Лазер
CWDM: 1470нм)
Передатчик оптический HD/SD SDI сигналов, аудиосигналов и однонаправленных данных RS232 с доп. выходом HDMI (Лазер
CWDM: 1490нм)
Передатчик оптический 3G/HD/SD SDI, ASI сигналов (Лазер CWDM: 1510км)
Передатчик оптический 3G/HD/SD SDI, ASI сигналов (Лазер CWDM: 1450нм)
Передатчик оптический 3G/HD/SD SDI, ASI сигналов (Лазер CWDM: 1430нм)
Приёмник оптический сигналов HD/SD SDI, аудиосигналов и однонаправленных данных RS232 с доп. выходом HDMI
Приёмник оптический сигналов HD/SD SDI, аудиосигналов и однонаправленных данных RS232 с доп. выходом HDMI
Приёмник оптический 3G/HD/SD SDI/AS1 сигналов
Оптический мультиплексор/демультиплексор CWDM на 16 каналов
Шкаф напольный 19-дюймовый, 42U, (ВхШхГ) 2030x600х800 мм, дверь стекло
Источник бесперебойного питания, 600Вт, монтируемый в стойку, интерактивного типа
Телефоны VoIP
Коммутатор управляемый 16 портов, монтируемый в стойку
8

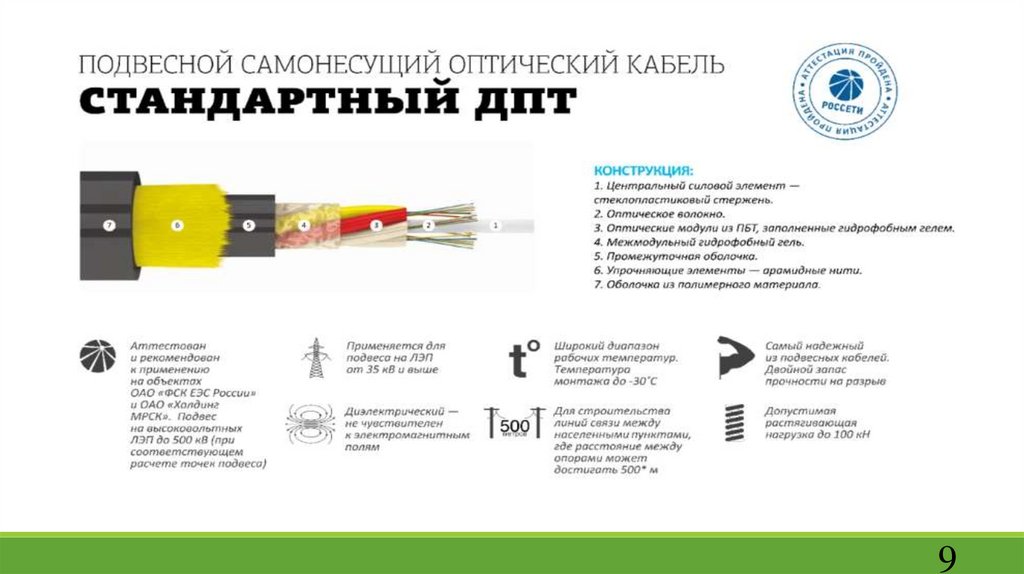

9.

9

10.

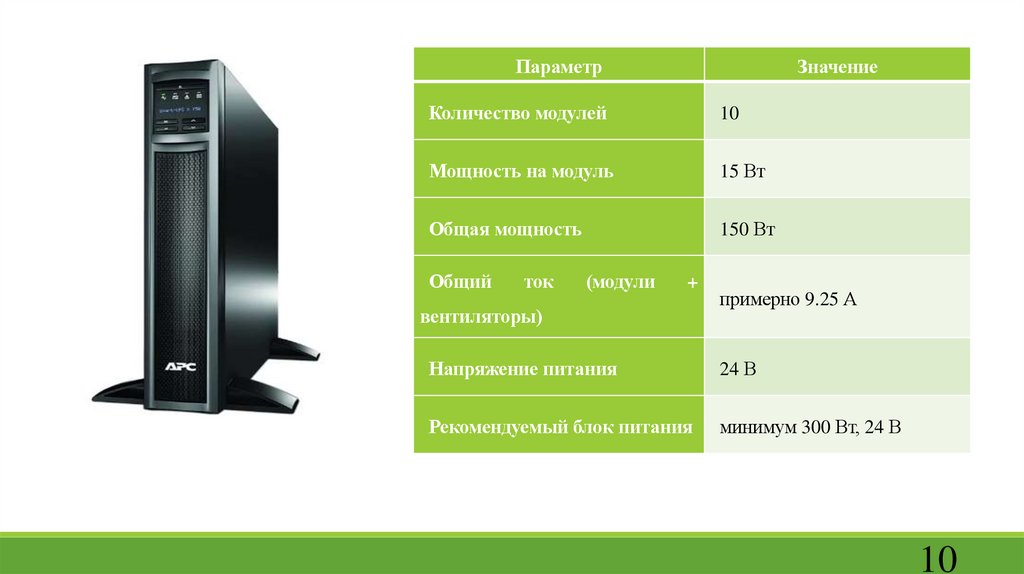

Параметр
Значение
Количество модулей
10
Мощность на модуль
15 Вт
Общая мощность
150 Вт
Общий
ток
(модули
+
вентиляторы)
примерно 9.25 А
Напряжение питания
24 В
Рекомендуемый блок питания
минимум 300 Вт, 24 В
10
