1. Работа с лобзиком

2.

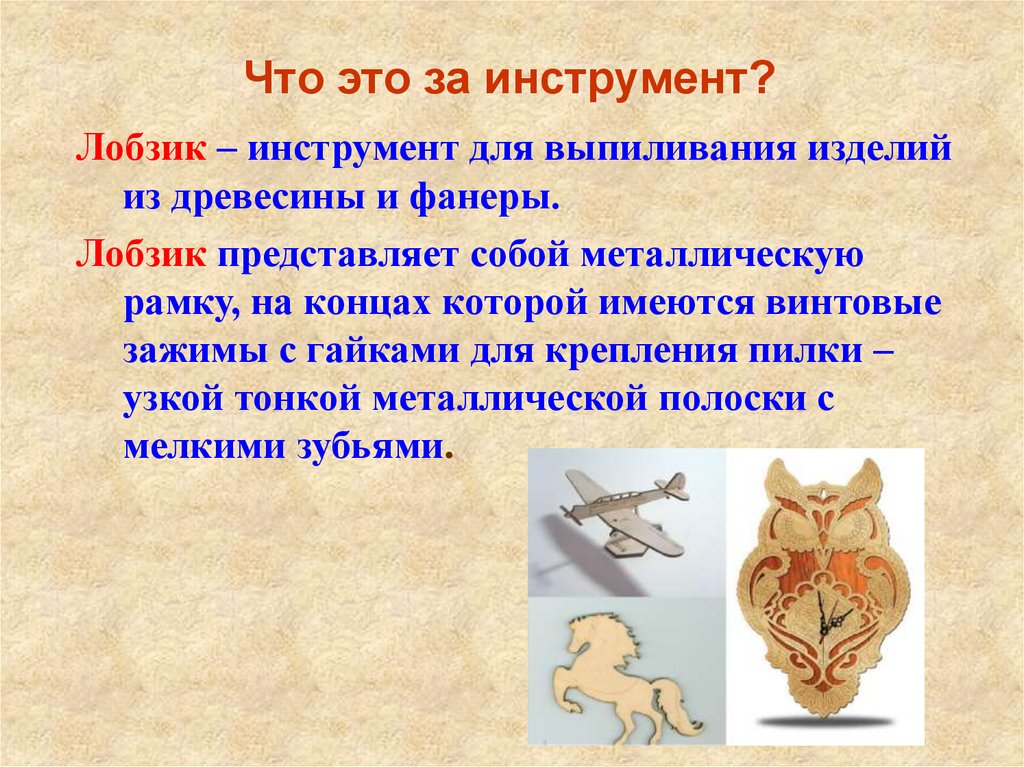

Что это за инструмент?
Лобзик – инструмент для выпиливания изделий
из древесины и фанеры.
Лобзик представляет собой металлическую
рамку, на концах которой имеются винтовые
зажимы с гайками для крепления пилки –
узкой тонкой металлической полоски с
мелкими зубьями.

3.

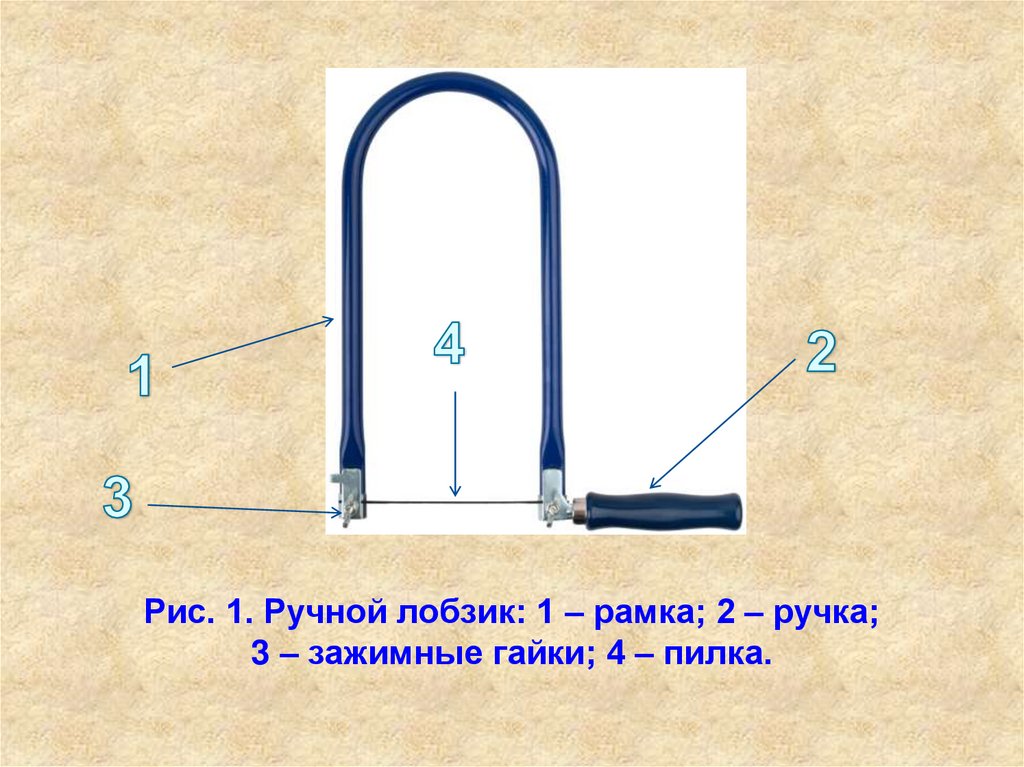

Рис. 1. Ручной лобзик: 1 – рамка; 2 – ручка;
3 – зажимные гайки; 4 – пилка.

4.

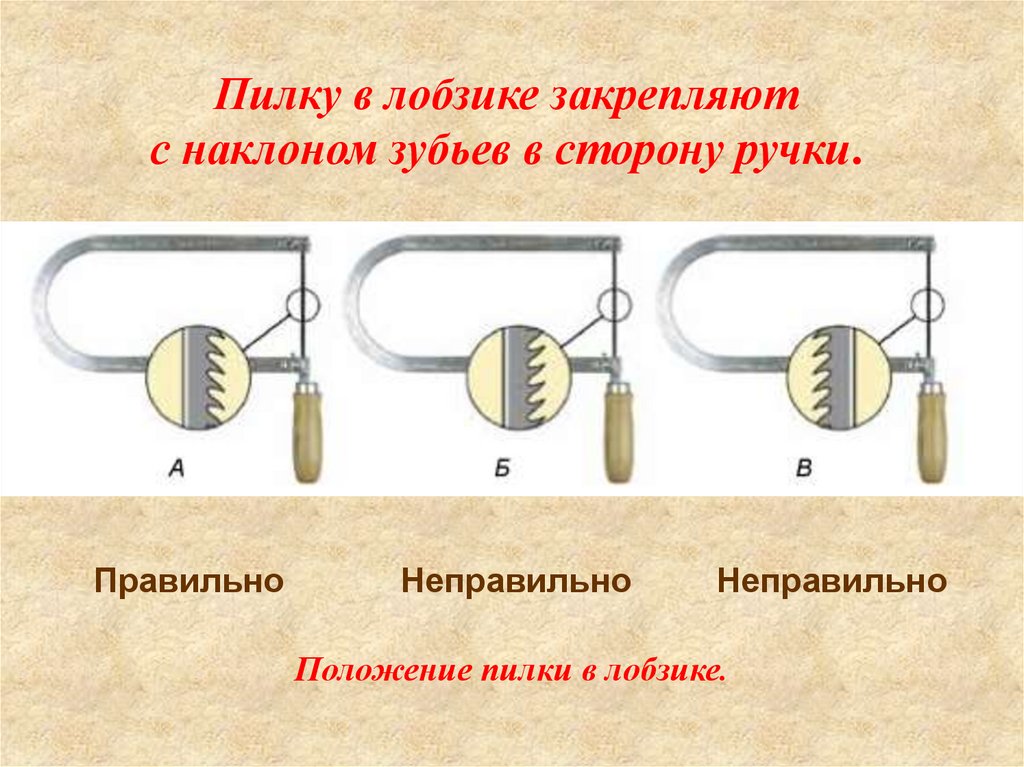

Пилку в лобзике закрепляют
с наклоном зубьев в сторону ручки.
Правильно
Неправильно
Неправильно
Положение пилки в лобзике.

5.

Пилку в лобзике закрепляют
сначала в нижнем, а затем в верхнем зажиме.
Крепление пилки в лобзике.

6.

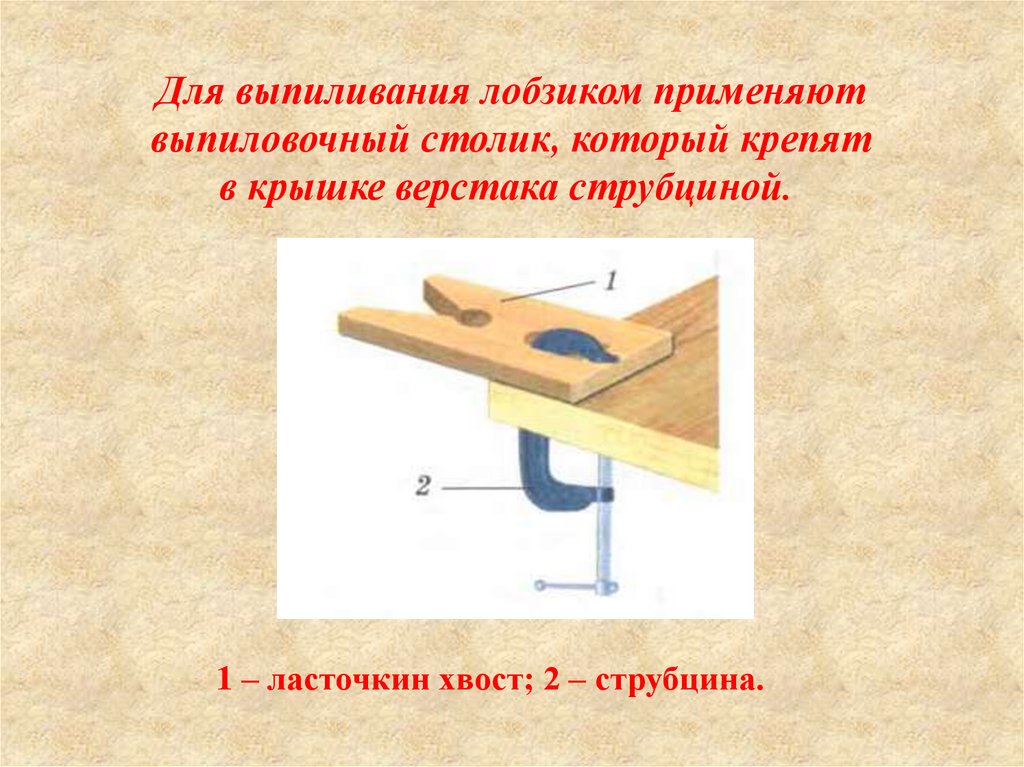

Для выпиливания лобзиком применяют
выпиловочный столик, который крепят
в крышке верстака струбциной.
1 – ласточкин хвост; 2 – струбцина.

7.

Рис. 5. Рабочие позы при выпиливании
сидя и стоя.

8.

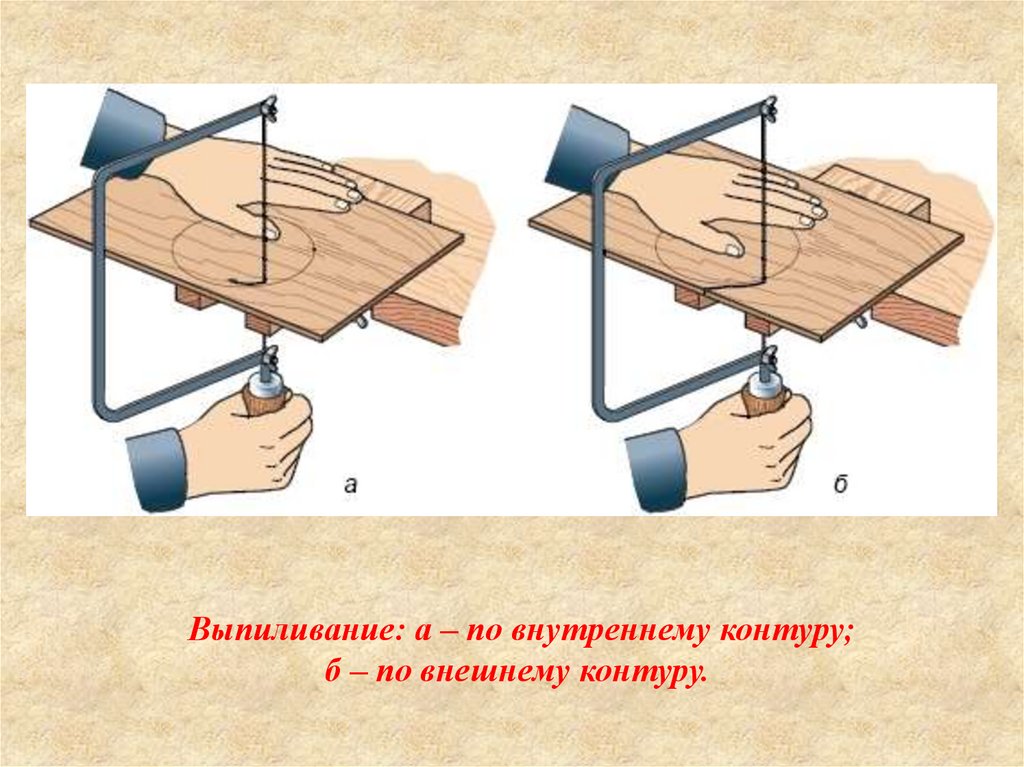

Выпиливание: а – по внутреннему контуру;
б – по внешнему контуру.

9.

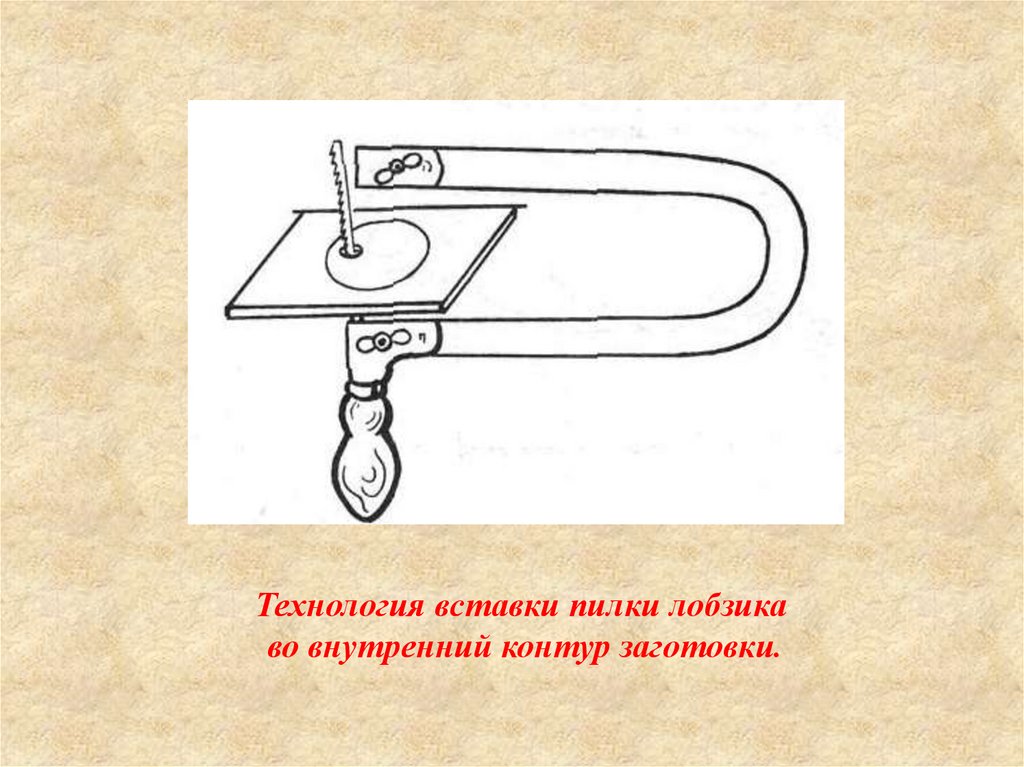

Технология вставки пилки лобзика
во внутренний контур заготовки.

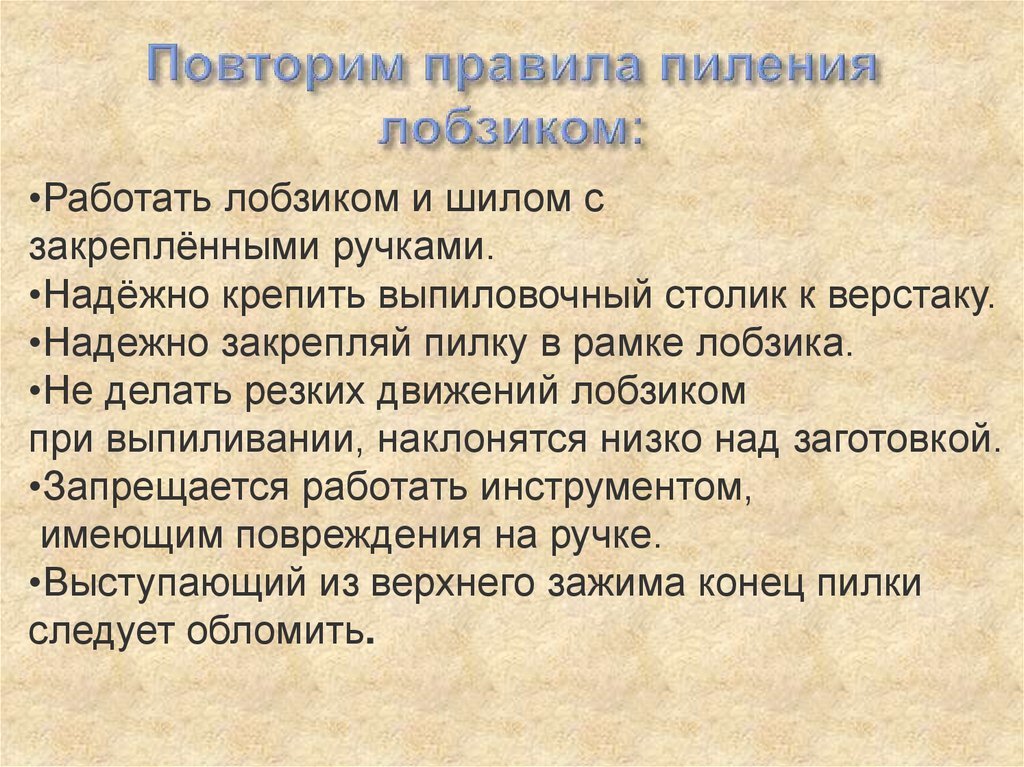

10. Повторим правила пиления лобзиком:

•Работать лобзиком и шилом с
закреплёнными ручками.
•Надёжно крепить выпиловочный столик к верстаку.
•Надежно закрепляй пилку в рамке лобзика.
•Не делать резких движений лобзиком
при выпиливании, наклонятся низко над заготовкой.
•Запрещается работать инструментом,
имеющим повреждения на ручке.
•Выступающий из верхнего зажима конец пилки
следует обломить.
