_Презентация КО ЛК3_4

1. Дисциплина «Конструирование швейных изделий »

Направления подготовки 29.03.01, 29.03.05, 54.03.01
Семестры
4 экзамен
5 экзамен
6 дифференциальный зачет (курсовой проект)
Пищинская Ольга Владимировна
доцент., канд.техн.наук

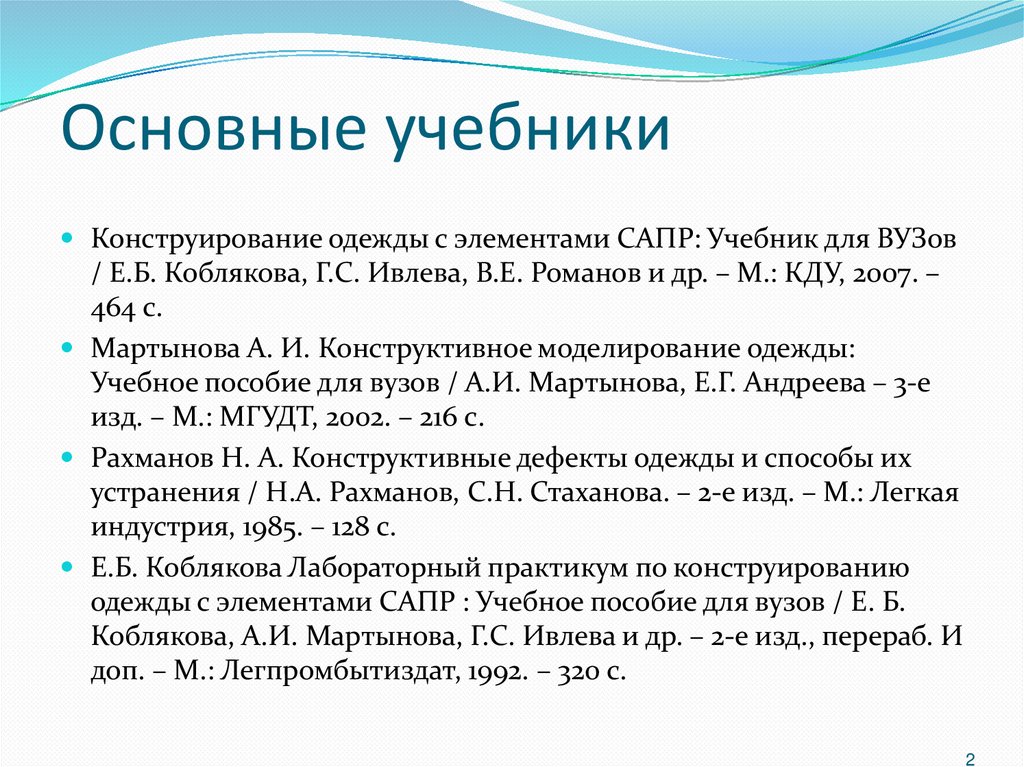

2. Основные учебники

Конструирование одежды с элементами САПР: Учебник для ВУЗов
/ Е.Б. Коблякова, Г.С. Ивлева, В.Е. Романов и др. – М.: КДУ, 2007. –
464 с.
Мартынова А. И. Конструктивное моделирование одежды:
Учебное пособие для вузов / А.И. Мартынова, Е.Г. Андреева – 3-е
изд. – М.: МГУДТ, 2002. – 216 с.
Рахманов Н. А. Конструктивные дефекты одежды и способы их
устранения / Н.А. Рахманов, С.Н. Стаханова. – 2-е изд. – М.: Легкая
индустрия, 1985. – 128 с.
Е.Б. Коблякова Лабораторный практикум по конструированию
одежды с элементами САПР : Учебное пособие для вузов / Е. Б.
Коблякова, А.И. Мартынова, Г.С. Ивлева и др. – 2-е изд., перераб. И
доп. – М.: Легпромбытиздат, 1992. – 320 с.
2

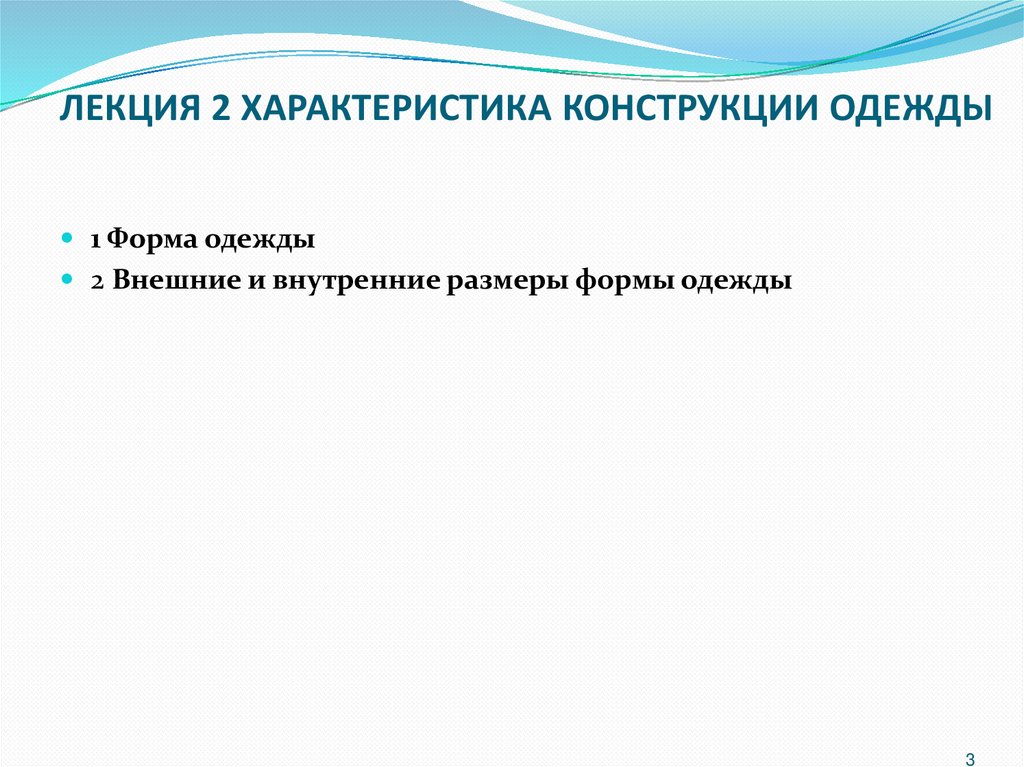

3. ЛЕКЦИЯ 2 ХАРАКТЕРИСТИКА КОНСТРУКЦИИ ОДЕЖДЫ

1 Форма одежды
2 Внешние и внутренние размеры формы одежды
3

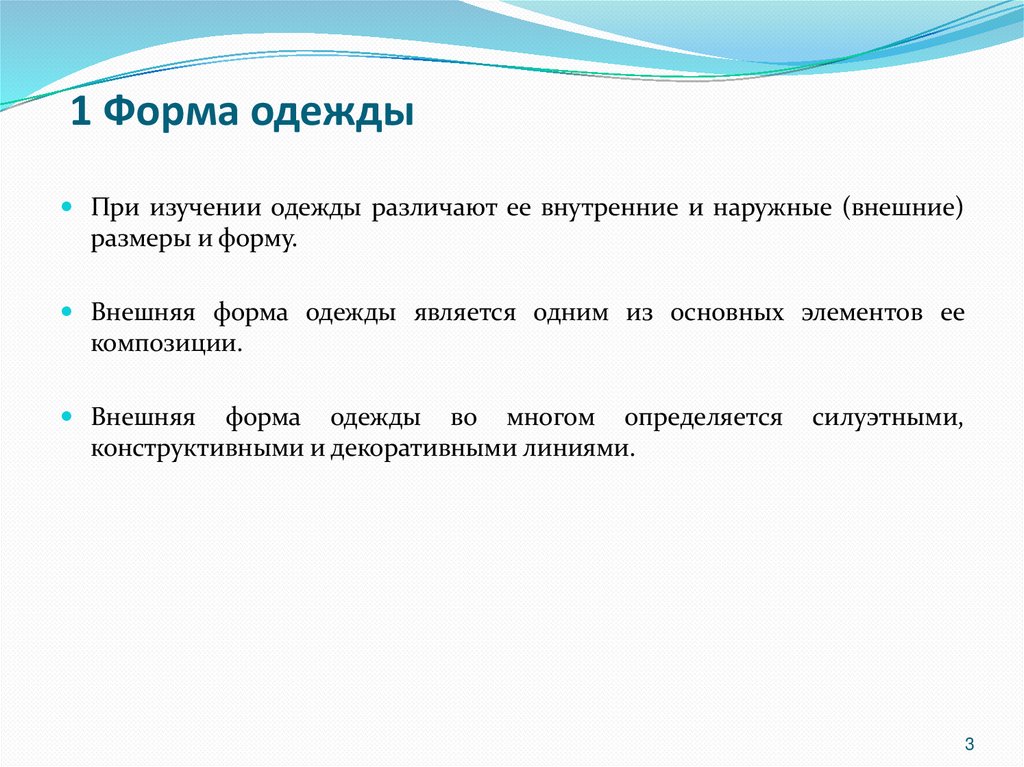

4. 1 Форма одежды

При изучении одежды различают ее внутренние и наружные (внешние)
размеры и форму.
Внешняя форма одежды является одним из основных элементов ее
композиции.
Внешняя форма одежды во многом определяется
конструктивными и декоративными линиями.
силуэтными,
3

5.

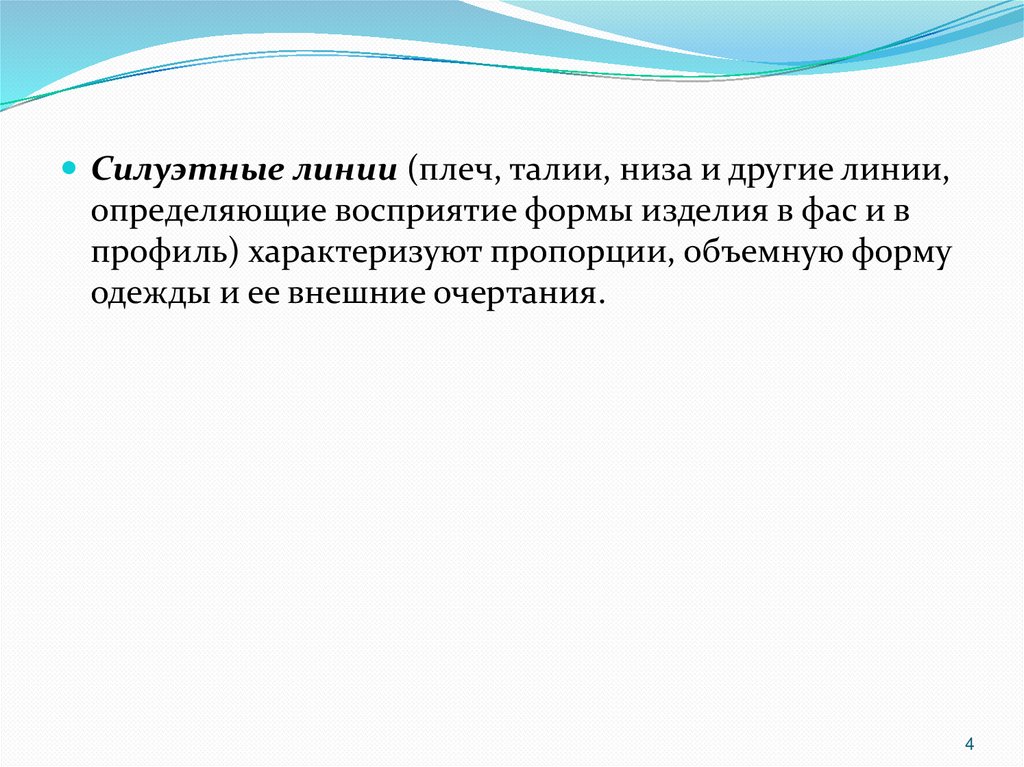

Силуэтные линии (плеч, талии, низа и другие линии,
определяющие восприятие формы изделия в фас и в
профиль) характеризуют пропорции, объемную форму
одежды и ее внешние очертания.
4

6.

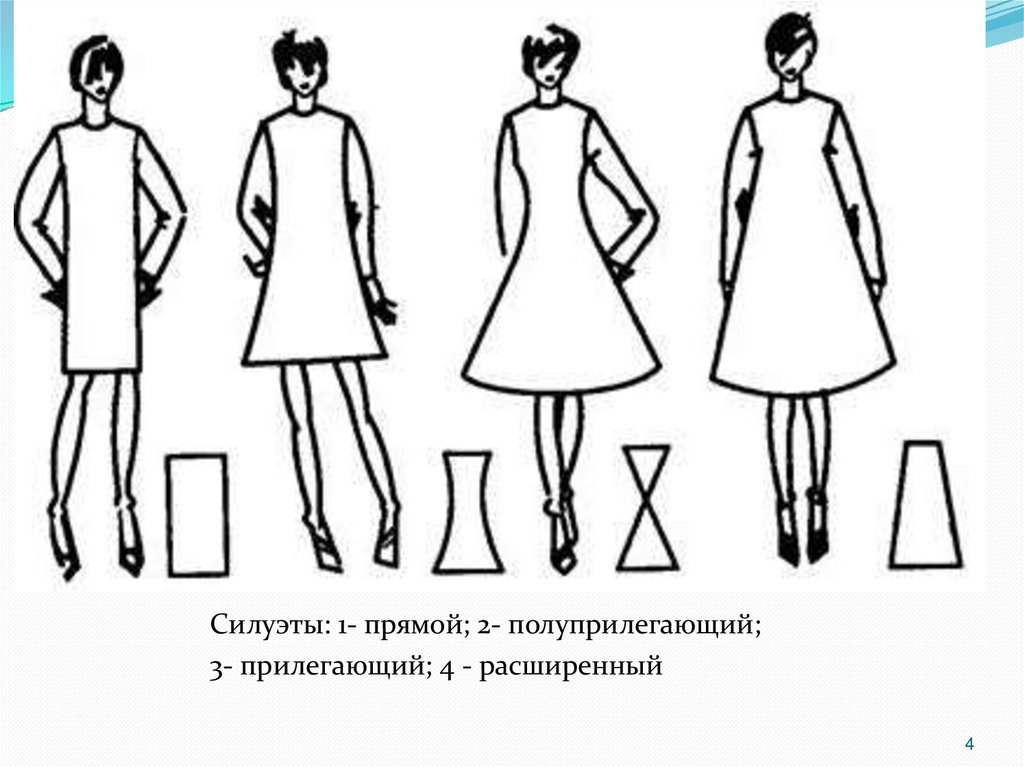

Силуэты: 1- прямой; 2- полуприлегающий;
3- прилегающий; 4 - расширенный
4

7.

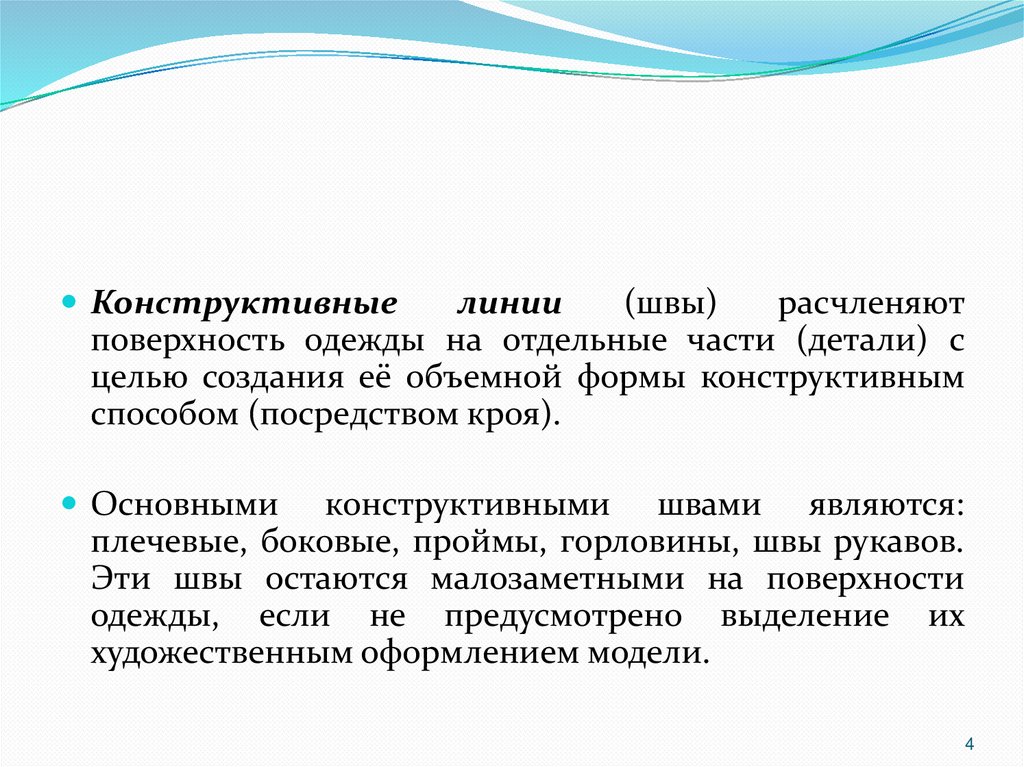

Конструктивные
линии
(швы)
расчленяют
поверхность одежды на отдельные части (детали) с
целью создания её объемной формы конструктивным
способом (посредством кроя).
Основными
конструктивными швами являются:
плечевые, боковые, проймы, горловины, швы рукавов.
Эти швы остаются малозаметными на поверхности
одежды, если не предусмотрено выделение их
художественным оформлением модели.
4

8.

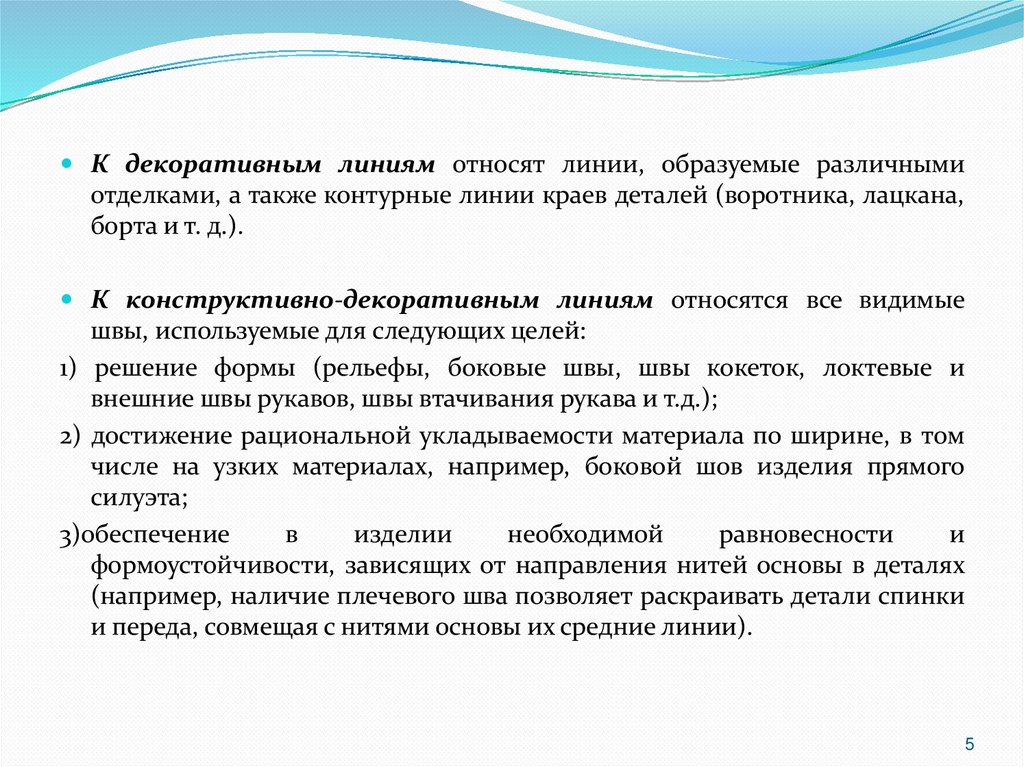

К декоративным линиям относят линии, образуемые различными
отделками, а также контурные линии краев деталей (воротника, лацкана,
борта и т. д.).
К конструктивно-декоративным линиям относятся все видимые
швы, используемые для следующих целей:
1) решение формы (рельефы, боковые швы, швы кокеток, локтевые и
внешние швы рукавов, швы втачивания рукава и т.д.);
2) достижение рациональной укладываемости материала по ширине, в том
числе на узких материалах, например, боковой шов изделия прямого
силуэта;
3)обеспечение
в
изделии
необходимой
равновесности
и
формоустойчивости, зависящих от направления нитей основы в деталях
(например, наличие плечевого шва позволяет раскраивать детали спинки
и переда, совмещая с нитями основы их средние линии).
5

9.

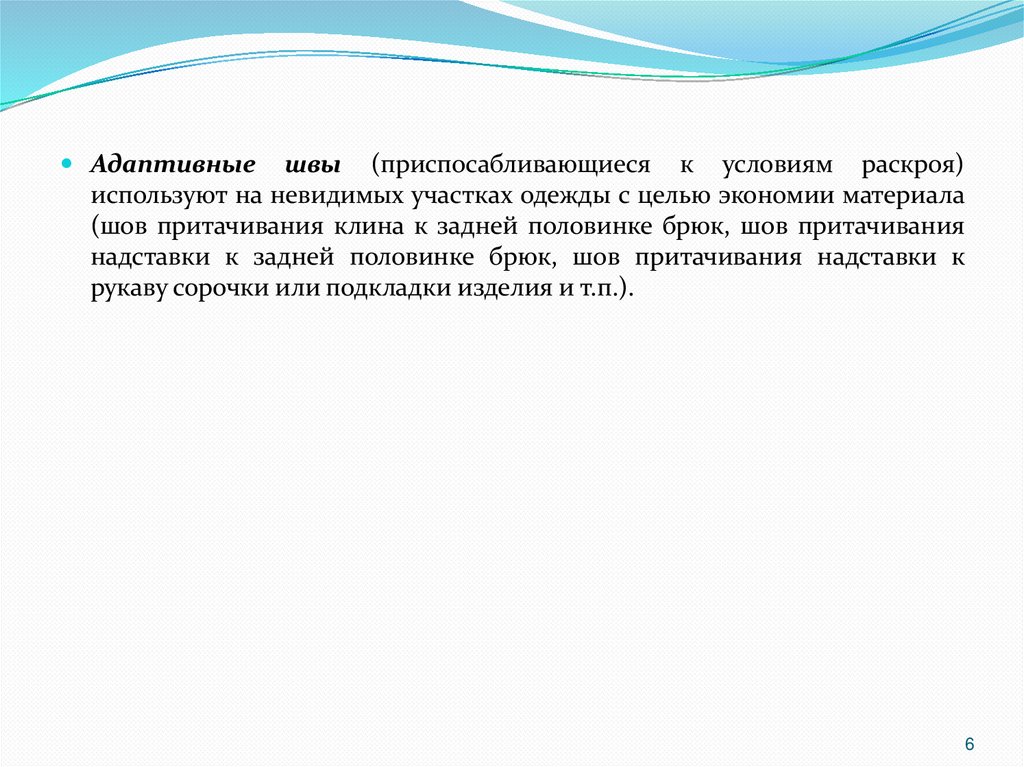

Адаптивные швы (приспосабливающиеся к условиям раскроя)
используют на невидимых участках одежды с целью экономии материала
(шов притачивания клина к задней половинке брюк, шов притачивания
надставки к задней половинке брюк, шов притачивания надставки к
рукаву сорочки или подкладки изделия и т.п.).
6

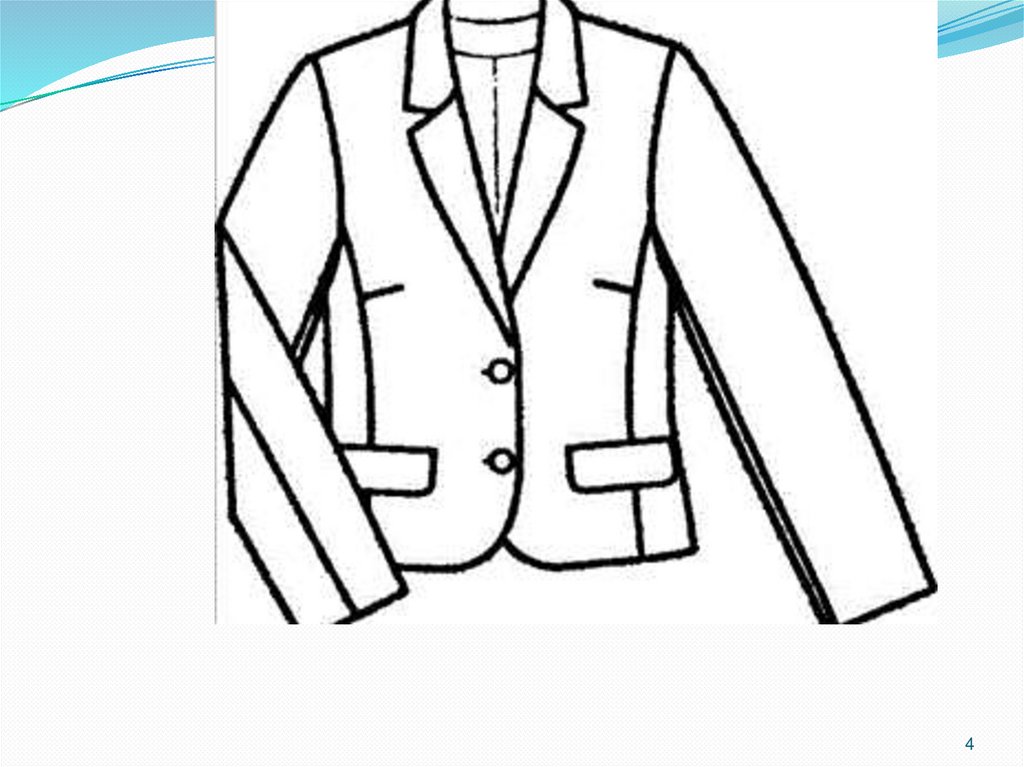

10.

4

11.

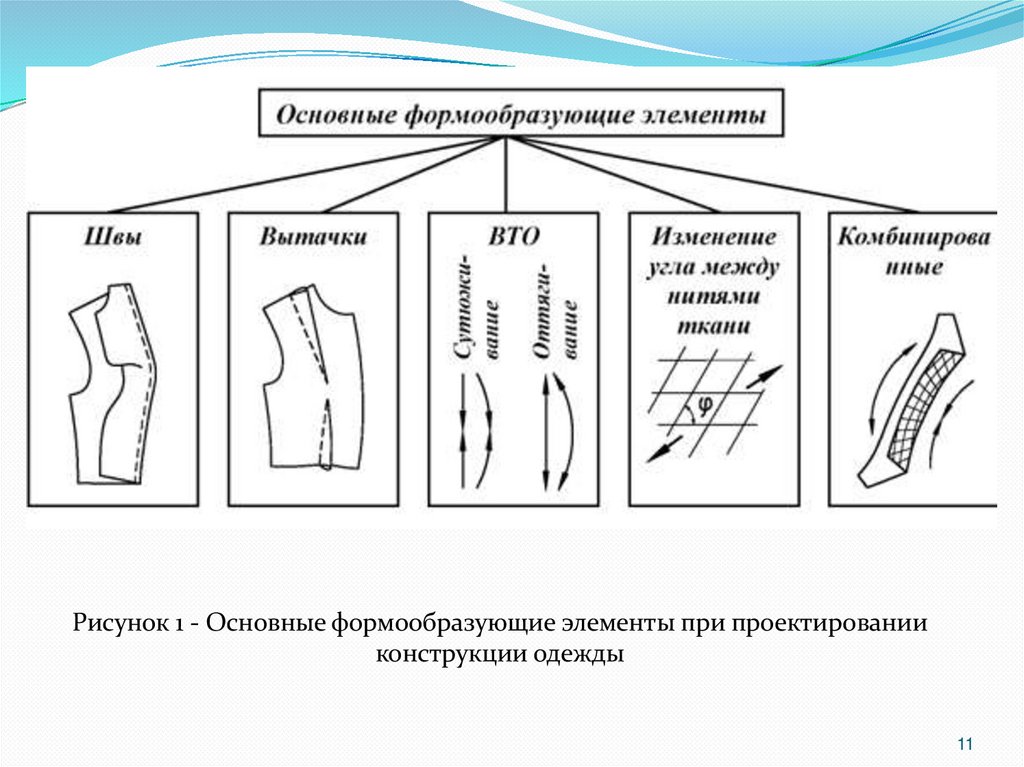

Рисунок 1 - Основные формообразующие элементы при проектировании
конструкции одежды
11

12.

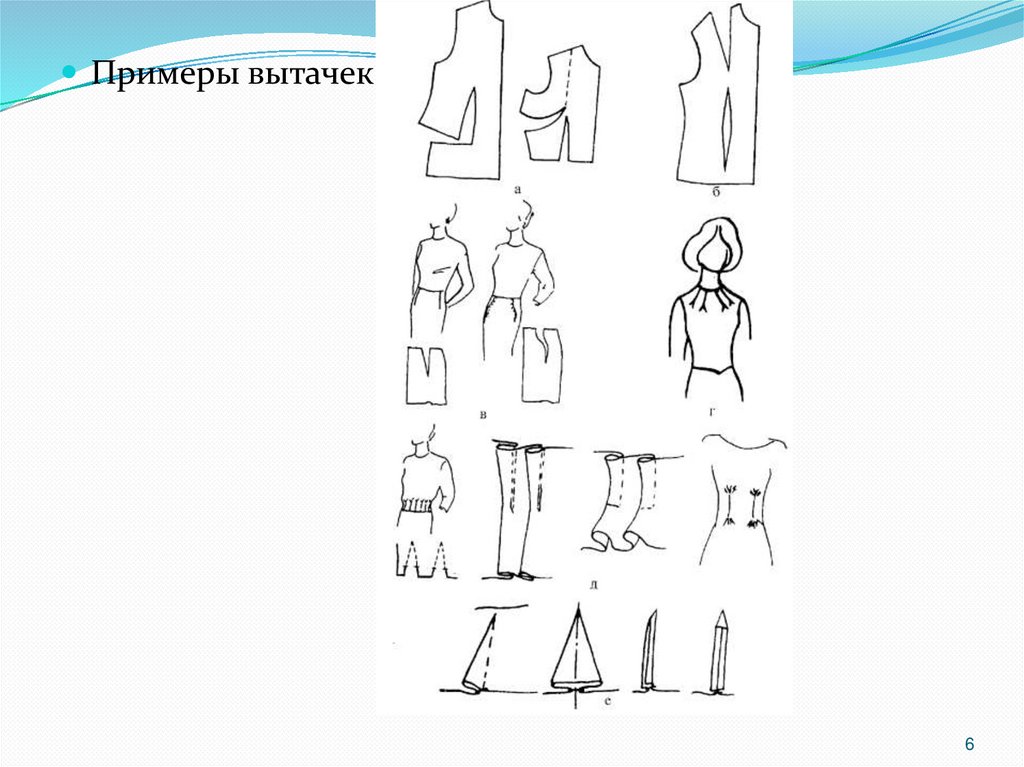

Примеры вытачек
6

13.

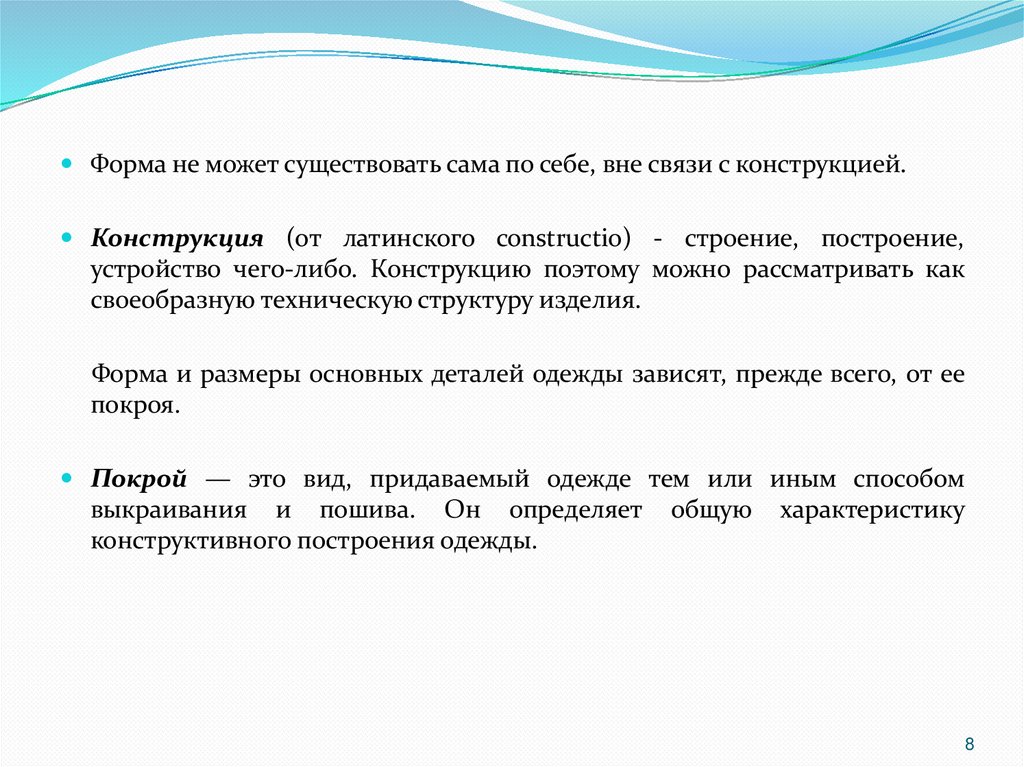

Форма не может существовать сама по себе, вне связи с конструкцией.
Конструкция (от латинского constructio) - строение, построение,
устройство чего-либо. Конструкцию поэтому можно рассматривать как
своеобразную техническую структуру изделия.
Форма и размеры основных деталей одежды зависят, прежде всего, от ее
покроя.
Покрой — это вид, придаваемый одежде тем или иным способом
выкраивания и пошива. Он определяет общую характеристику
конструктивного построения одежды.
8

14.

К основным признакам покроя плечевой одежды относятся: покрой
рукава (форма его соединения с проймой),
членение основных деталей (спинки и переда) продольными (рельефами)
и поперечными швами (характер соединения лифа с юбкой, наличие
кокетки).
9

15.

Варианты конструкций плечевой одежды в зависимости от
числа продольных членений:
а) бесшовная, б) одношовная, в) двухшовная, г) трехшовная, д) пятишовная, е) шестишовная
11

16.

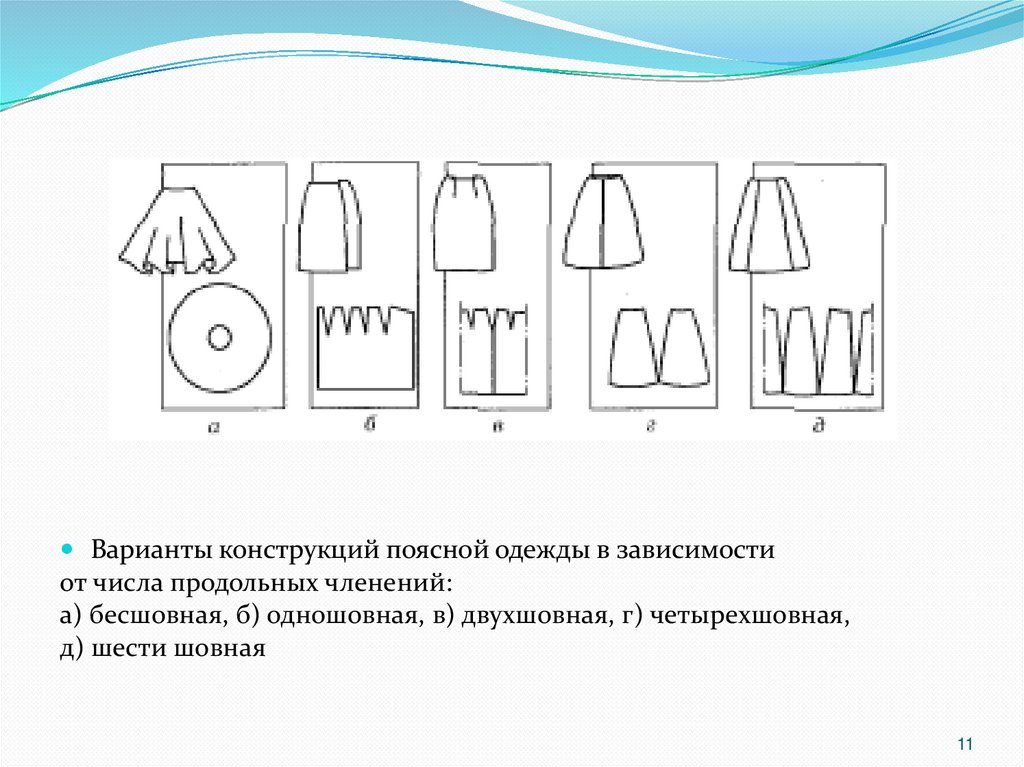

Варианты конструкций поясной одежды в зависимости
от числа продольных членений:
а) бесшовная, б) одношовная, в) двухшовная, г) четырехшовная,
д) шести шовная
11

17.

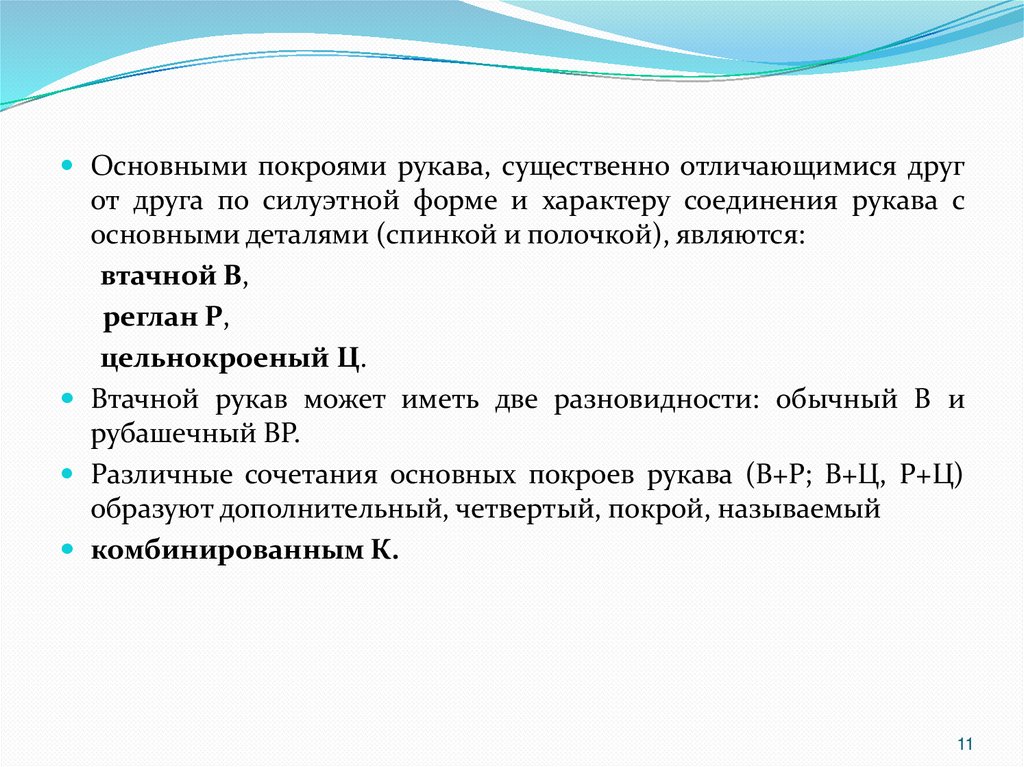

Основными покроями рукава, существенно отличающимися друг
от друга по силуэтной форме и характеру соединения рукава с
основными деталями (спинкой и полочкой), являются:
втачной В,
реглан Р,
цельнокроеный Ц.
Втачной рукав может иметь две разновидности: обычный В и
рубашечный ВР.
Различные сочетания основных покроев рукава (В+Р; В+Ц, Р+Ц)
образуют дополнительный, четвертый, покрой, называемый
комбинированным К.
11

18.

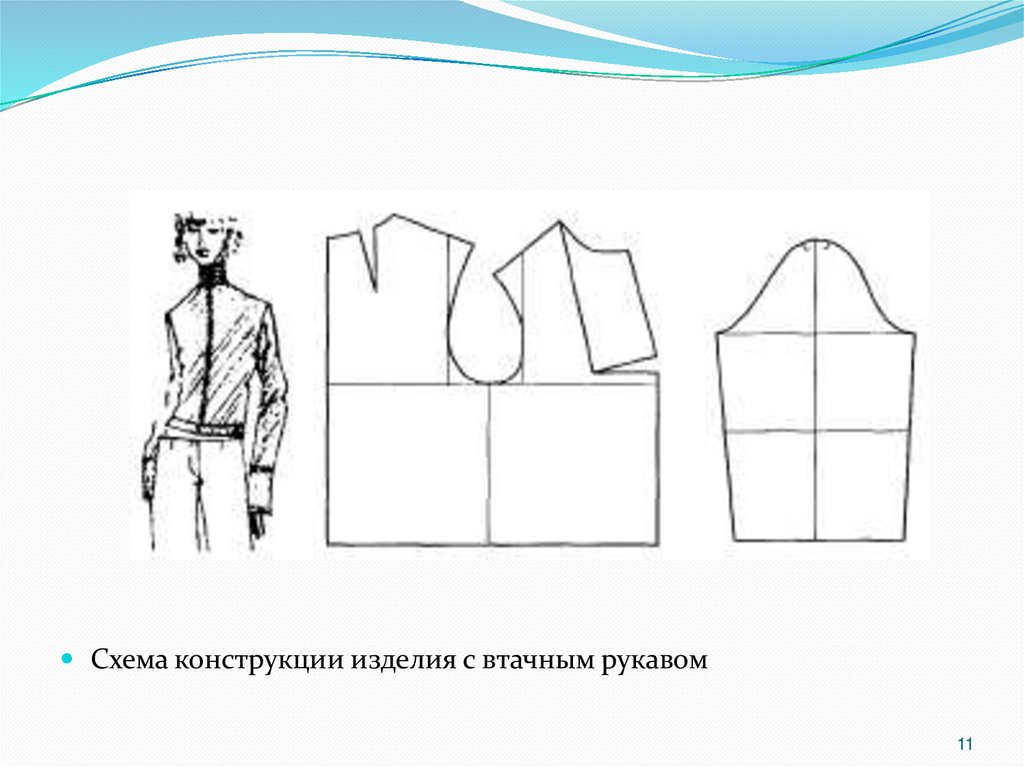

Схема конструкции изделия с втачным рукавом
11

19.

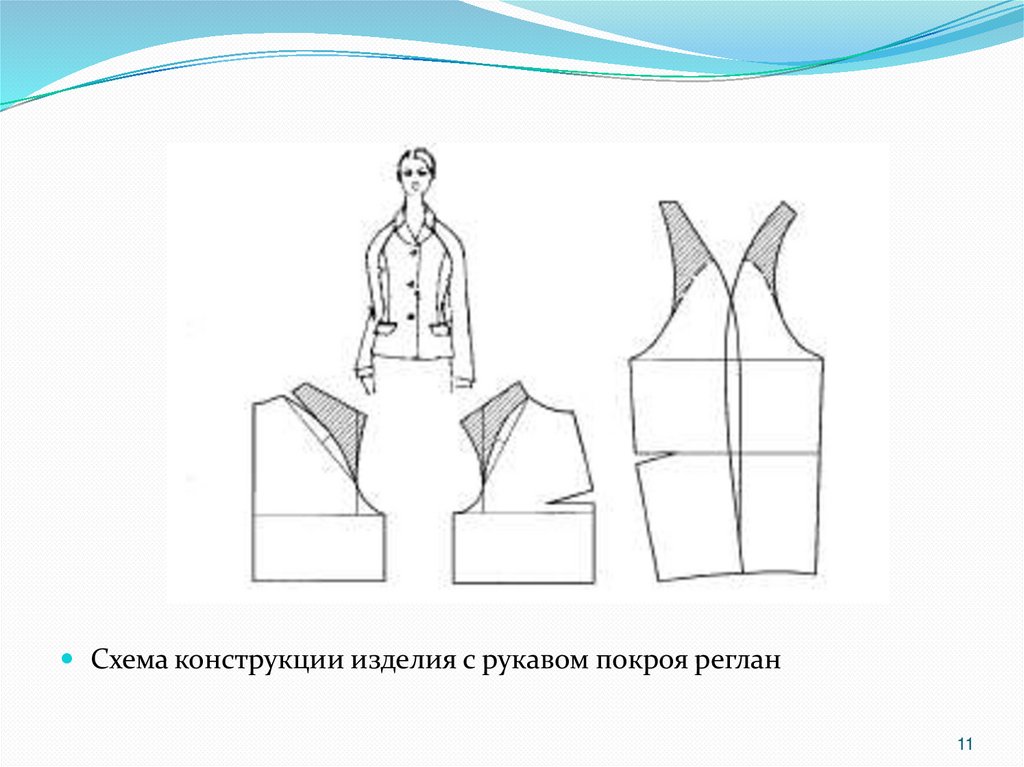

Схема конструкции изделия с рукавом покроя реглан
11

20.

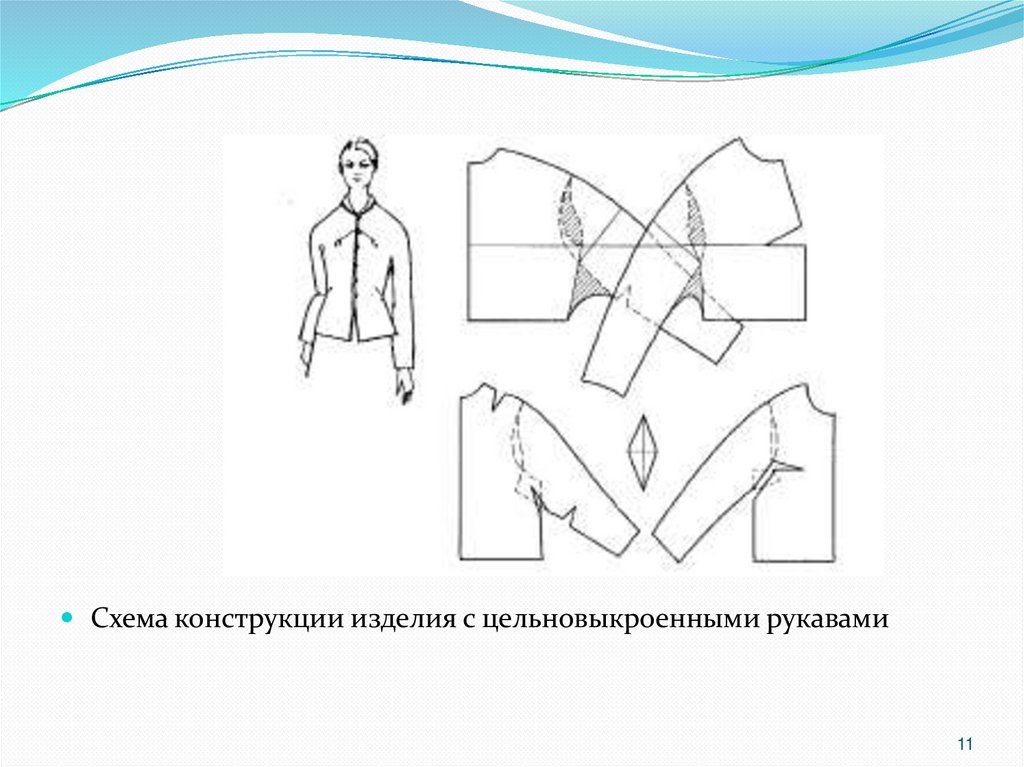

Схема конструкции изделия с цельновыкроенными рукавами
11

21.

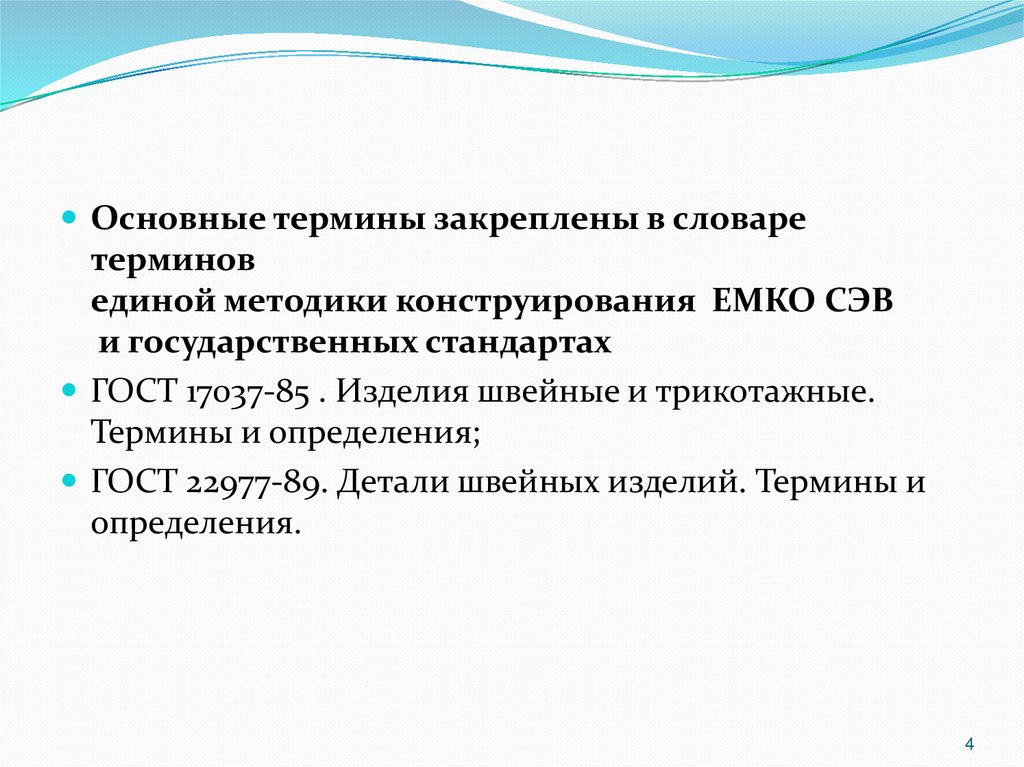

Основные термины закреплены в словаре
терминов
единой методики конструирования ЕМКО СЭВ
и государственных стандартах
ГОСТ 17037-85 . Изделия швейные и трикотажные.
Термины и определения;
ГОСТ 22977-89. Детали швейных изделий. Термины и
определения.
4

22.

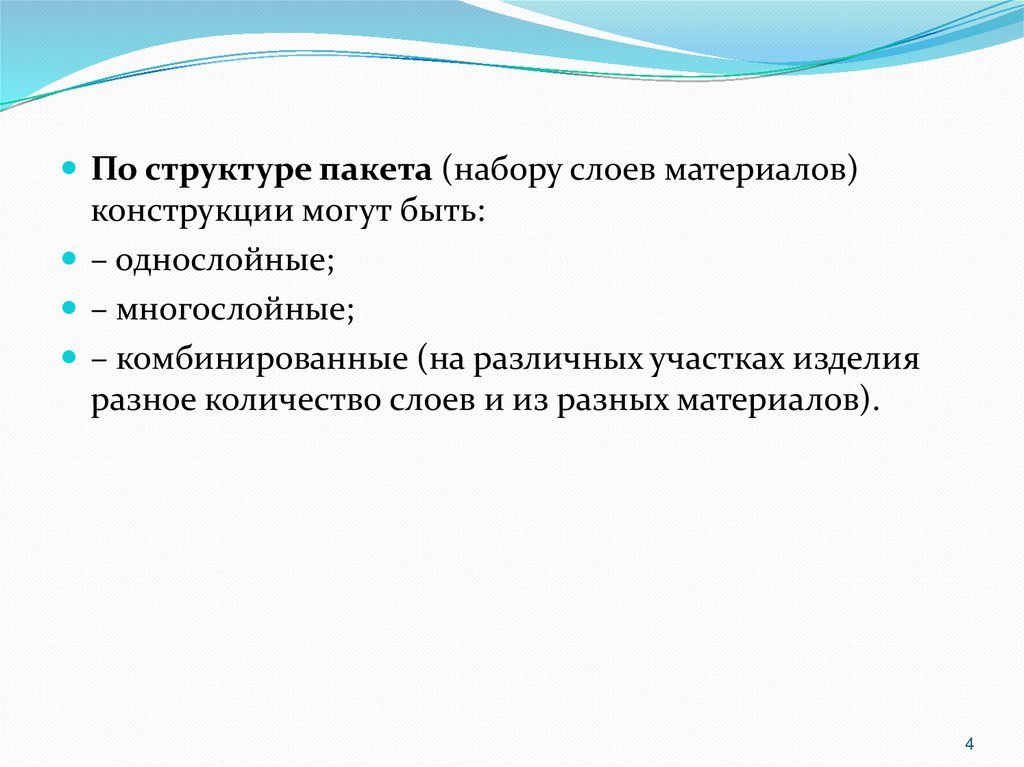

По структуре пакета (набору слоев материалов)
конструкции могут быть:
– однослойные;
– многослойные;
– комбинированные (на различных участках изделия
разное количество слоев и из разных материалов).
4

23.

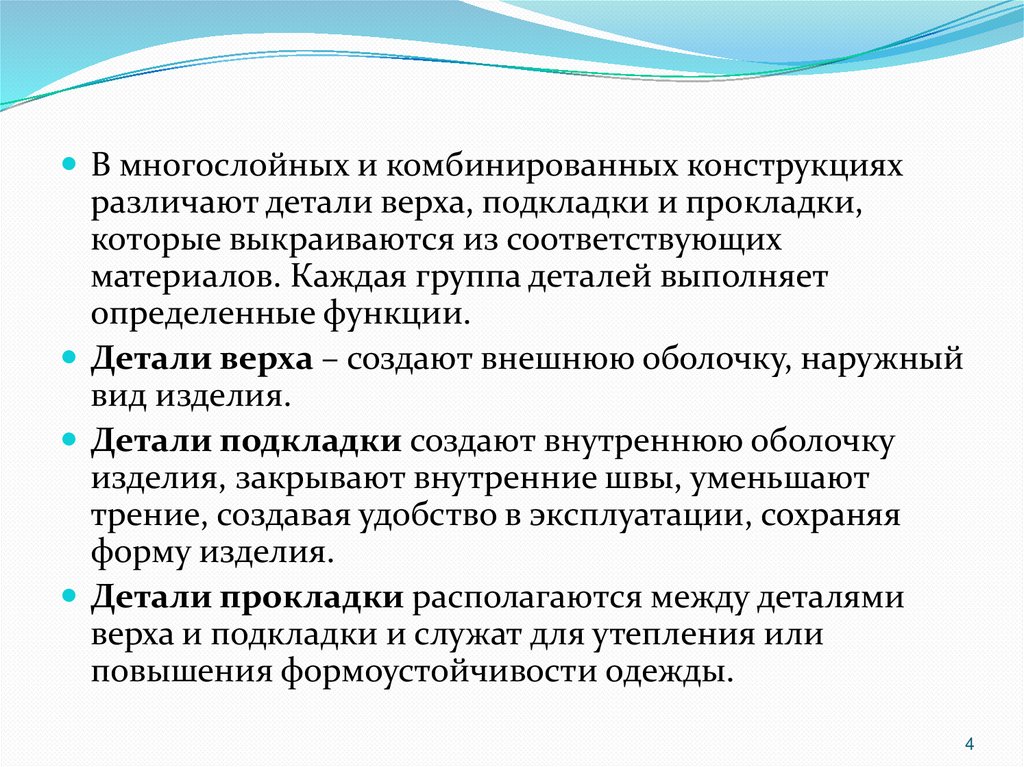

В многослойных и комбинированных конструкциях
различают детали верха, подкладки и прокладки,
которые выкраиваются из соответствующих
материалов. Каждая группа деталей выполняет
определенные функции.
Детали верха – создают внешнюю оболочку, наружный
вид изделия.
Детали подкладки создают внутреннюю оболочку
изделия, закрывают внутренние швы, уменьшают
трение, создавая удобство в эксплуатации, сохраняя
форму изделия.
Детали прокладки располагаются между деталями
верха и подкладки и служат для утепления или
повышения формоустойчивости одежды.
4

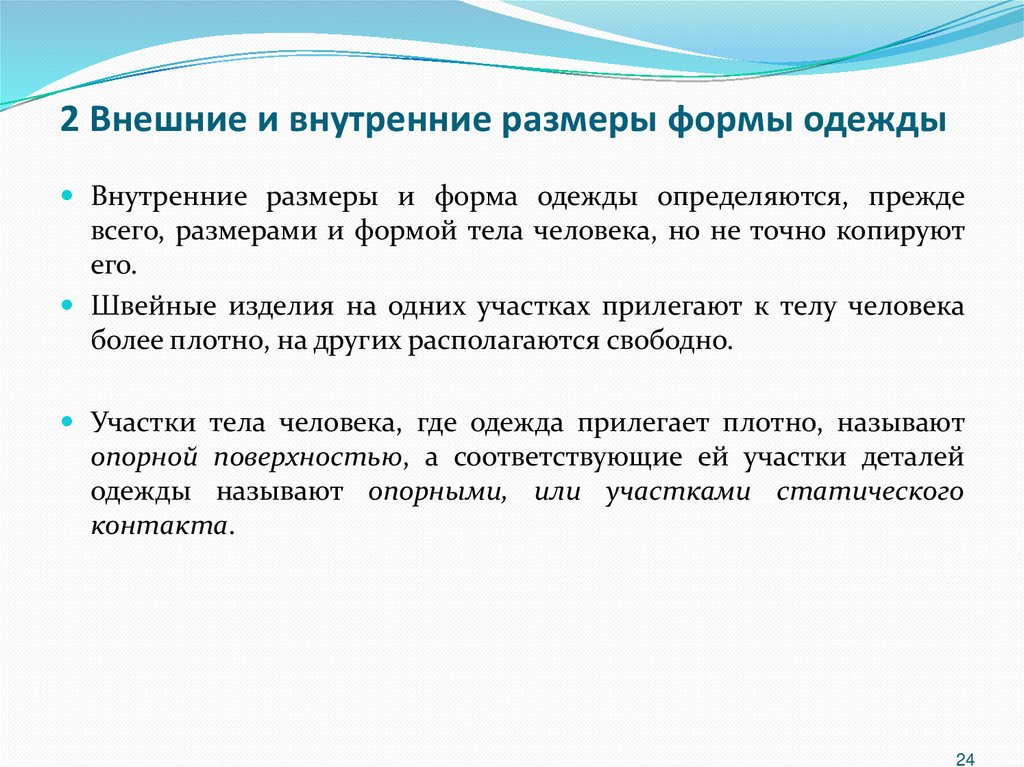

24. 2 Внешние и внутренние размеры формы одежды

2 Внешние и внутренние размеры формы одежды
Внутренние размеры и форма одежды определяются, прежде
всего, размерами и формой тела человека, но не точно копируют
его.
Швейные изделия на одних участках прилегают к телу человека
более плотно, на других располагаются свободно.
Участки тела человека, где одежда прилегает плотно, называют
опорной поверхностью, а соответствующие ей участки деталей
одежды называют опорными, или участками статического
контакта.
24

25.

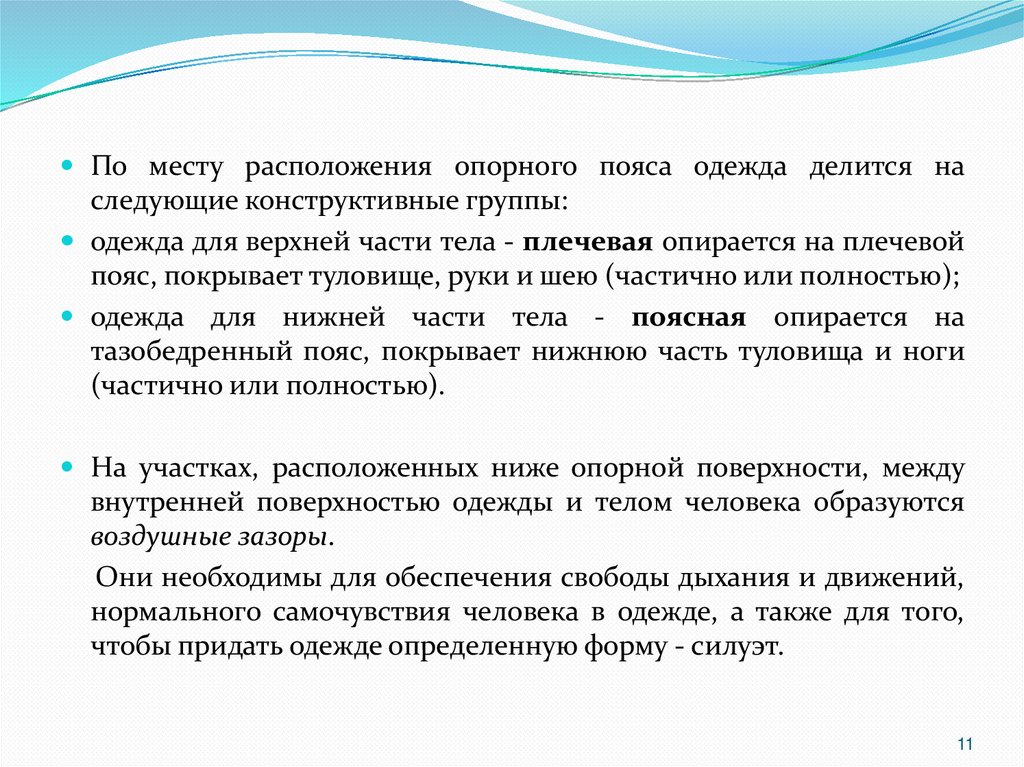

По месту расположения опорного пояса одежда делится на
следующие конструктивные группы:
одежда для верхней части тела - плечевая опирается на плечевой
пояс, покрывает туловище, руки и шею (частично или полностью);
одежда для нижней части тела - поясная опирается на
тазобедренный пояс, покрывает нижнюю часть туловища и ноги
(частично или полностью).
На участках, расположенных ниже опорной поверхности, между
внутренней поверхностью одежды и телом человека образуются
воздушные зазоры.
Они необходимы для обеспечения свободы дыхания и движений,
нормального самочувствия человека в одежде, а также для того,
чтобы придать одежде определенную форму - силуэт.
11

26.

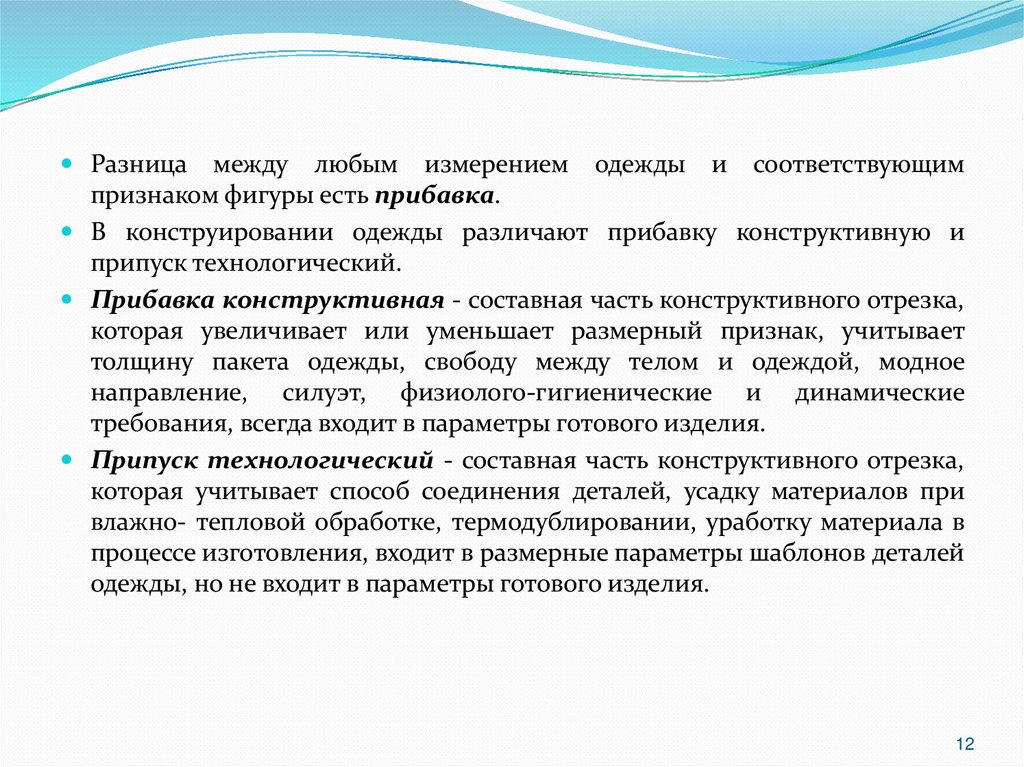

Разница между любым измерением
признаком фигуры есть прибавка.
одежды
и
соответствующим
В конструировании одежды различают прибавку конструктивную и
припуск технологический.
Прибавка конструктивная - составная часть конструктивного отрезка,
которая увеличивает или уменьшает размерный признак, учитывает
толщину пакета одежды, свободу между телом и одеждой, модное
направление, силуэт, физиолого-гигиенические и динамические
требования, всегда входит в параметры готового изделия.
Припуск технологический - составная часть конструктивного отрезка,
которая учитывает способ соединения деталей, усадку материалов при
влажно- тепловой обработке, термодублировании, уработку материала в
процессе изготовления, входит в размерные параметры шаблонов деталей
одежды, но не входит в параметры готового изделия.
12

27.

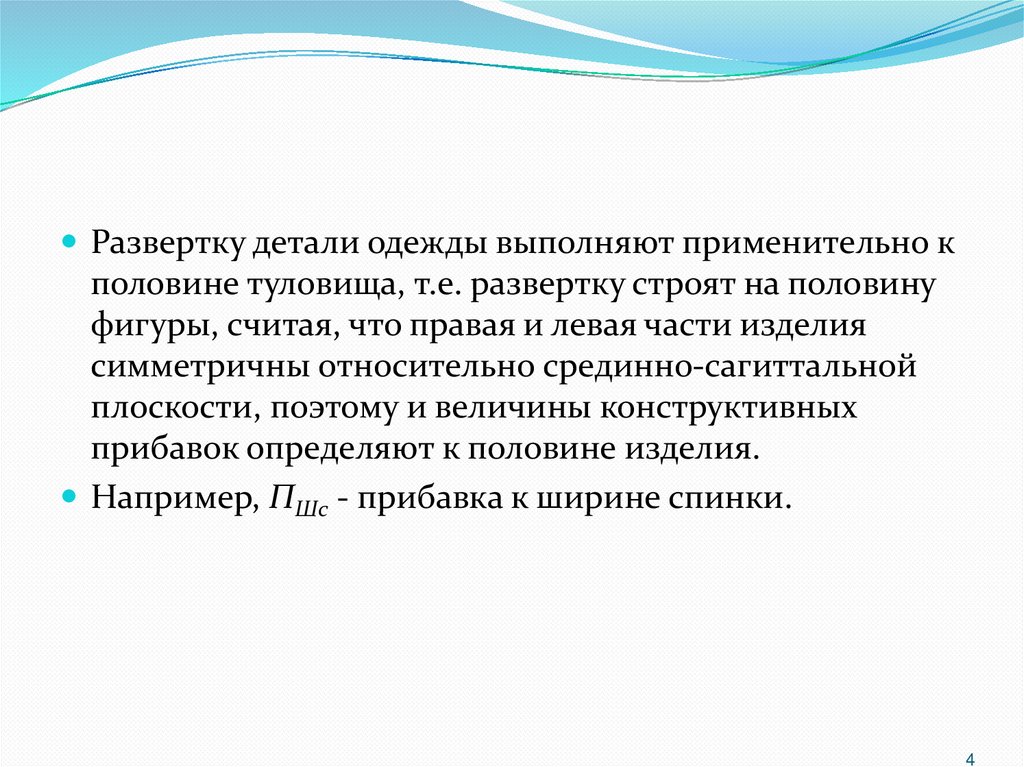

Развертку детали одежды выполняют применительно к
половине туловища, т.е. развертку строят на половину
фигуры, считая, что правая и левая части изделия
симметричны относительно срединно-сагиттальной
плоскости, поэтому и величины конструктивных
прибавок определяют к половине изделия.
Например, ПШс - прибавка к ширине спинки.
4

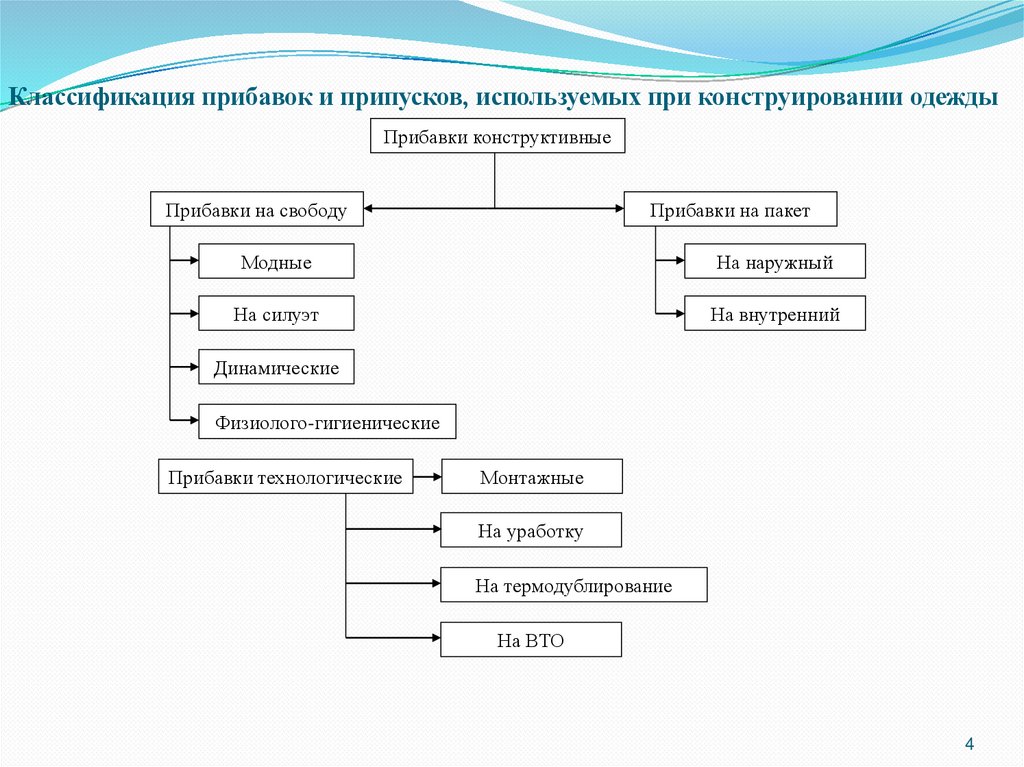

28. Классификация прибавок и припусков, используемых при конструировании одежды

Прибавки конструктивные
Прибавки на свободу
Прибавки на пакет
Модные
На наружный
На силуэт
На внутренний
Динамические
Физиолого-гигиенические
Прибавки технологические
Монтажные
На уработку
На термодублирование
На ВТО
4

29.

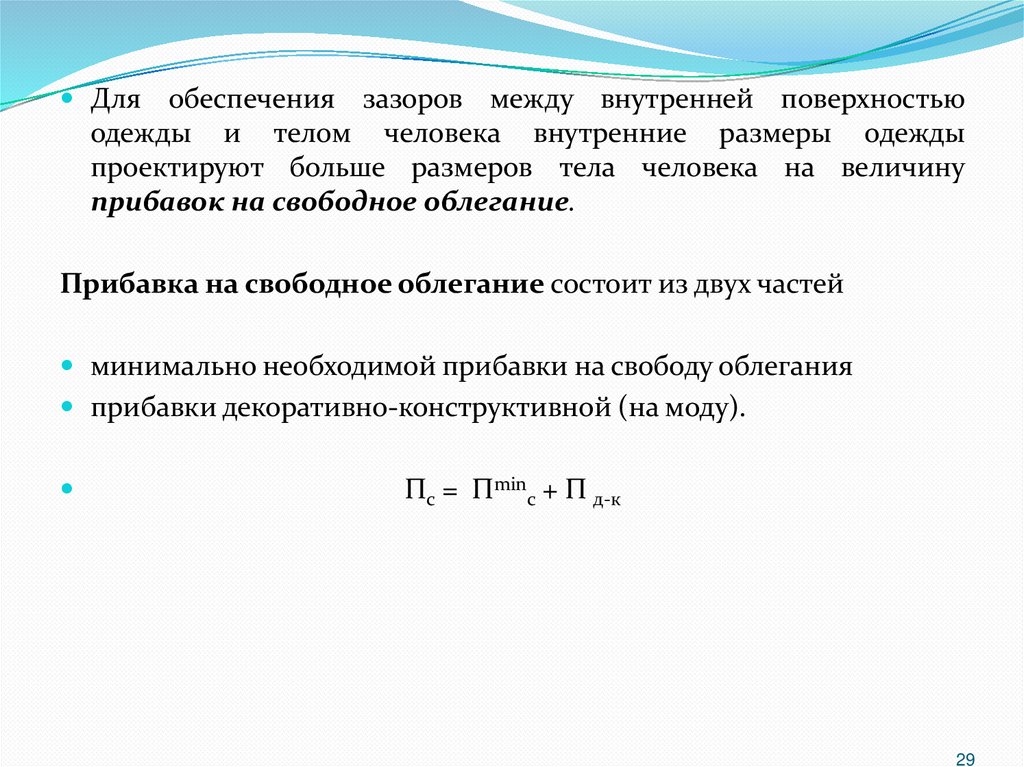

Для обеспечения
зазоров между внутренней поверхностью
одежды и телом человека внутренние размеры одежды
проектируют больше размеров тела человека на величину
прибавок на свободное облегание.
Прибавка на свободное облегание состоит из двух частей
минимально необходимой прибавки на свободу облегания
прибавки декоративно-конструктивной (на моду).
Пc = Пminс + П д-к
29

30.

Минимально
необходимая
прибавка
обеспечивает
свободу
дыхания и движения, минимальное давление одежды на тело
человека, а также наличие воздушной прослойки.
Устанавливается для основного размерного признака в динамике
– обхвата груди, чтобы обеспечить вдох-выдох.
Разность объема грудной клетки при вдохе и выдохе составляет
2,5%.
14

31.

Минимально необходимая прибавка рассчитывается
для одежды второго слоя (платье, жакет):
П 11min = 0,5d16 + 0,5ΔТ16 + Пв пр,
для одежды третьего слоя (пальто, плащ, куртка):
П 111 min = 0,5d16 + 0,5ΔТ16 + Птм,
где d16 – динамический эффект-разность объема грудной клетки
при вдохе и выдохе, см;
ΔТ16 - интервал безразличия размерного признака Т16, см;
Пв пр – прибавка на воздушную прослойку, см;
Птм – прибавка на толщину пакета материалов, см.
15

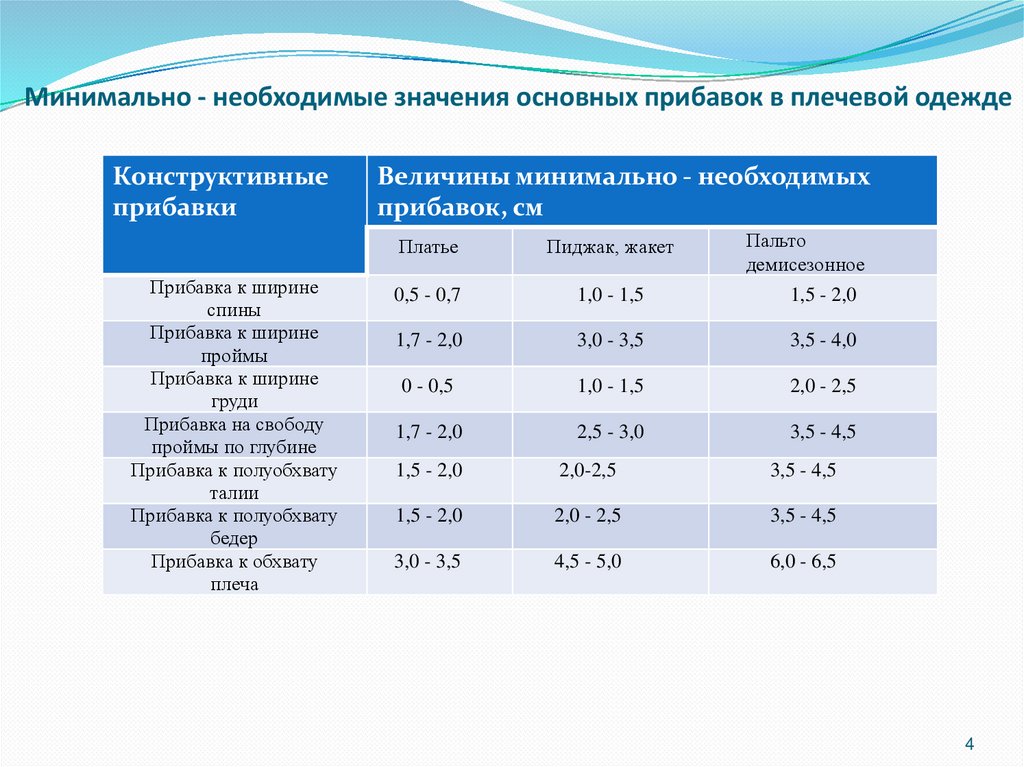

32. Минимально - необходимые значения основных прибавок в плечевой одежде

Конструктивные
прибавки
Прибавка к ширине
спины
Прибавка к ширине
проймы
Прибавка к ширине
груди
Прибавка на свободу
проймы по глубине
Прибавка к полуобхвату
талии
Прибавка к полуобхвату
бедер
Прибавка к обхвату
плеча
Величины минимально - необходимых
прибавок, см
Пальто
демисезонное
Платье
Пиджак, жакет
0,5 - 0,7
1,0 - 1,5
1,5 - 2,0
1,7 - 2,0
3,0 - 3,5
3,5 - 4,0
0 - 0,5
1,0 - 1,5
2,0 - 2,5
1,7 - 2,0
2,5 - 3,0
3,5 - 4,5
1,5 - 2,0
2,0-2,5
3,5 - 4,5
1,5 - 2,0
2,0 - 2,5
3,5 - 4,5
3,0 - 3,5
4,5 - 5,0
6,0 - 6,5
4

33.

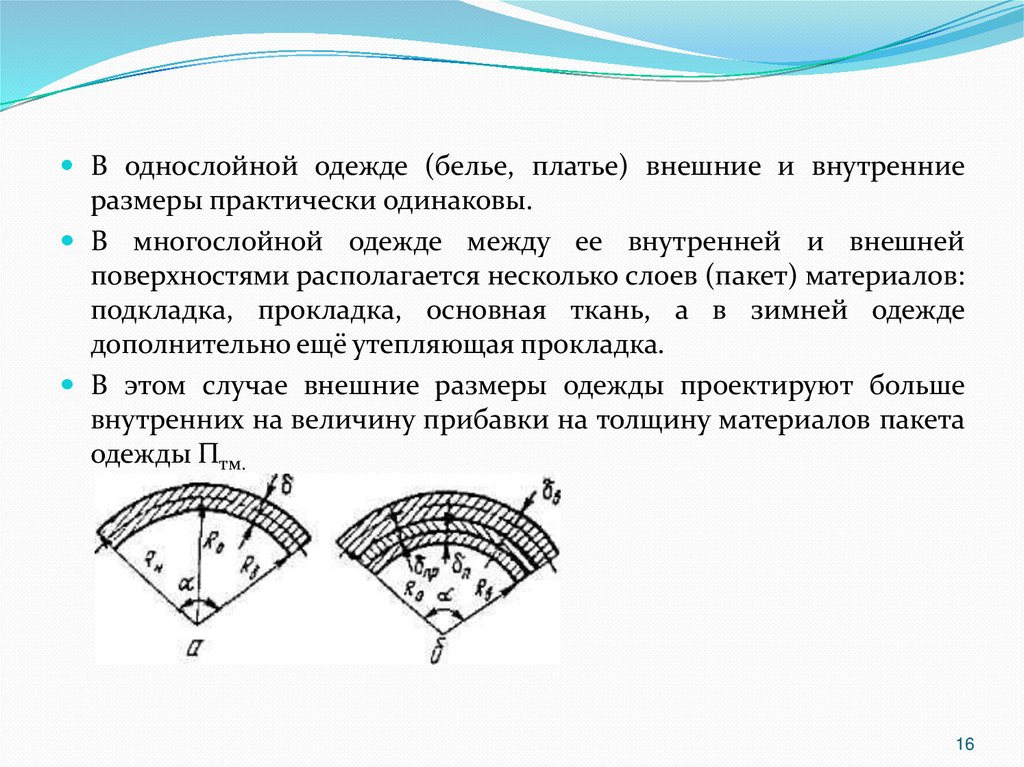

В однослойной одежде (белье, платье) внешние и внутренние
размеры практически одинаковы.
В многослойной одежде между ее внутренней и внешней
поверхностями располагается несколько слоев (пакет) материалов:
подкладка, прокладка, основная ткань, а в зимней одежде
дополнительно ещё утепляющая прокладка.
В этом случае внешние размеры одежды проектируют больше
внутренних на величину прибавки на толщину материалов пакета
одежды Птм.
16

34.

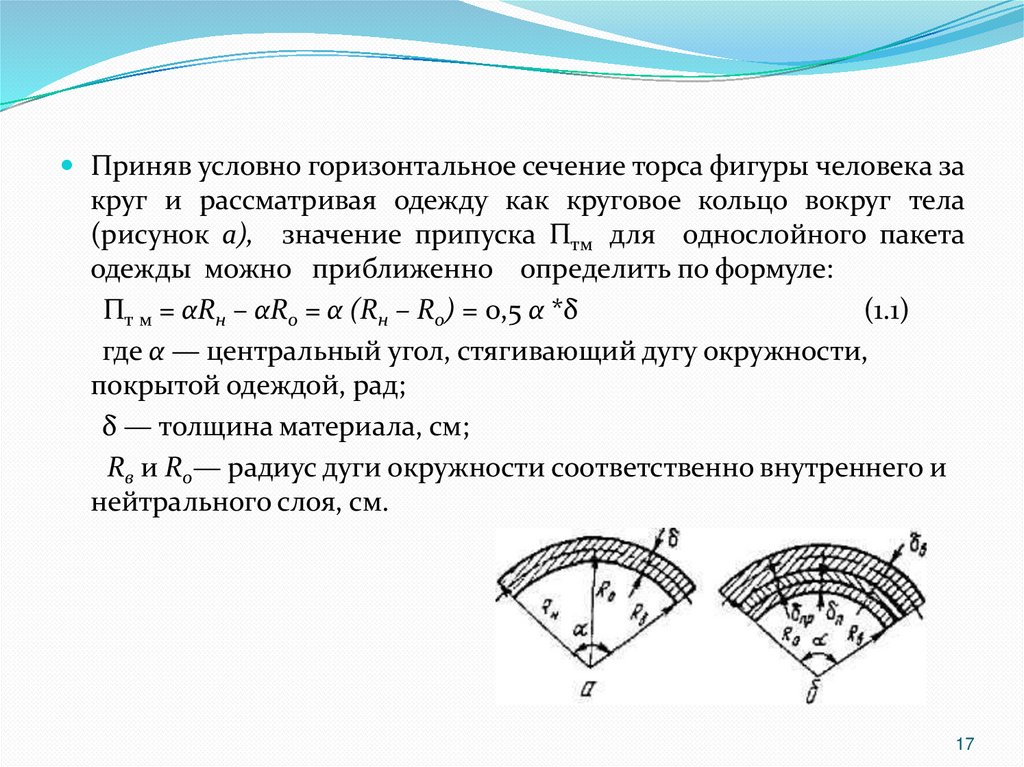

Приняв условно горизонтальное сечение торса фигуры человека за
круг и рассматривая одежду как круговое кольцо вокруг тела
(рисунок а), значение припуска Птм для однослойного пакета
одежды можно приближенно определить по формуле:
Пт м = αRн – αRо = α (Rн – Rо) = 0,5 α *δ
(1.1)
где α — центральный угол, стягивающий дугу окружности,
покрытой одеждой, рад;
δ — толщина материала, см;
Rв и Rо— радиус дуги окружности соответственно внутреннего и
нейтрального слоя, см.
17

35.

Для многослойного пакета одежды
формула (1.1) для расчета
припуска Птм с учетом толщины подкладки и прокладки
(внутренних слоев) и основной ткани (наружного слоя) может
быть представлена следующим образом:
Пт м = α (бпод+ бпр + бу. пр) + 0,5 α бо. т = π(бпод+ бпр + бу. пр) + 0,5 π бо т
(1.2)
где бпод - толщина подкладки, см;
бпр - толщина бортовой прокладки, см;
бу пр - толщина утепляющей прокладки, см;
бо т - толщина основной ткани (верха), см.
При построении чертежей деталей одежды рассматривают
половину обхвата тела , поэтому из геометрии угол α=180° равен π.
18

36.

Припуск на толщину пакета является составной частью
композиционного припуска.
Пк = Пc + Птм
Композиционными называют прибавки на свободное облегание
к полу обхватам груди Пг(16), талии Пт(18), бедер Пб(19) и обхвату
плеча Поп(28) в сумме с прибавками на толщину материалов
пакета одежды.
Пк
Пc
Пminс
Птм
П д-к
Чтобы получить современную форму одежды, необходимо
определить не только значение, но и распределение
композиционной прибавки к полуобхвату груди П16 по ширине
изделия между тремя основными участками конструкции:
шириной спинки Шсп, проймы Шпр и переда Шпер .
19

37.

Распределение общего (композиционного) припуска к полуобхвату груди
между основными участками конструкции одежды в изделии (а) и на чертеже
(б):
участки 1 —спинка; 2 — пройма; 3 — перед
37

38.

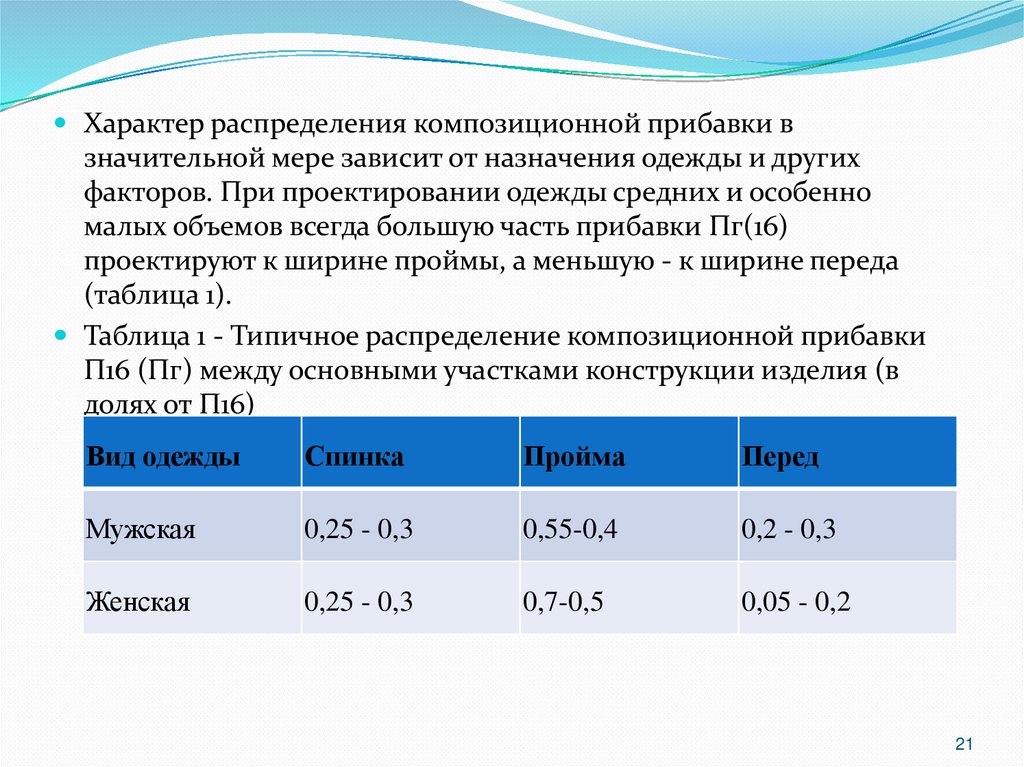

Характер распределения композиционной прибавки в
значительной мере зависит от назначения одежды и других
факторов. При проектировании одежды средних и особенно
малых объемов всегда большую часть прибавки Пг(16)
проектируют к ширине проймы, а меньшую - к ширине переда
(таблица 1).
Таблица 1 - Типичное распределение композиционной прибавки
П16 (Пг) между основными участками конструкции изделия (в
долях от П16)
Вид одежды
Спинка
Пройма
Перед
Мужская
0,25 - 0,3
0,55-0,4
0,2 - 0,3
Женская
0,25 - 0,3
0,7-0,5
0,05 - 0,2
21

39.

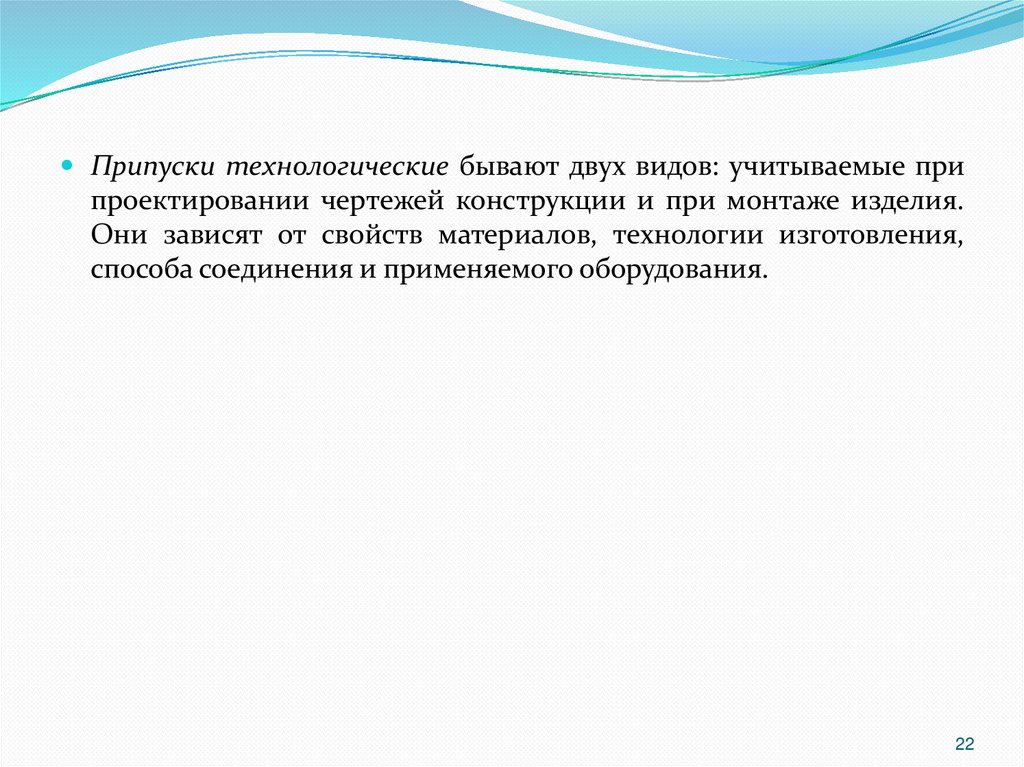

Припуски технологические бывают двух видов: учитываемые при
проектировании чертежей конструкции и при монтаже изделия.
Они зависят от свойств материалов, технологии изготовления,
способа соединения и применяемого оборудования.
22

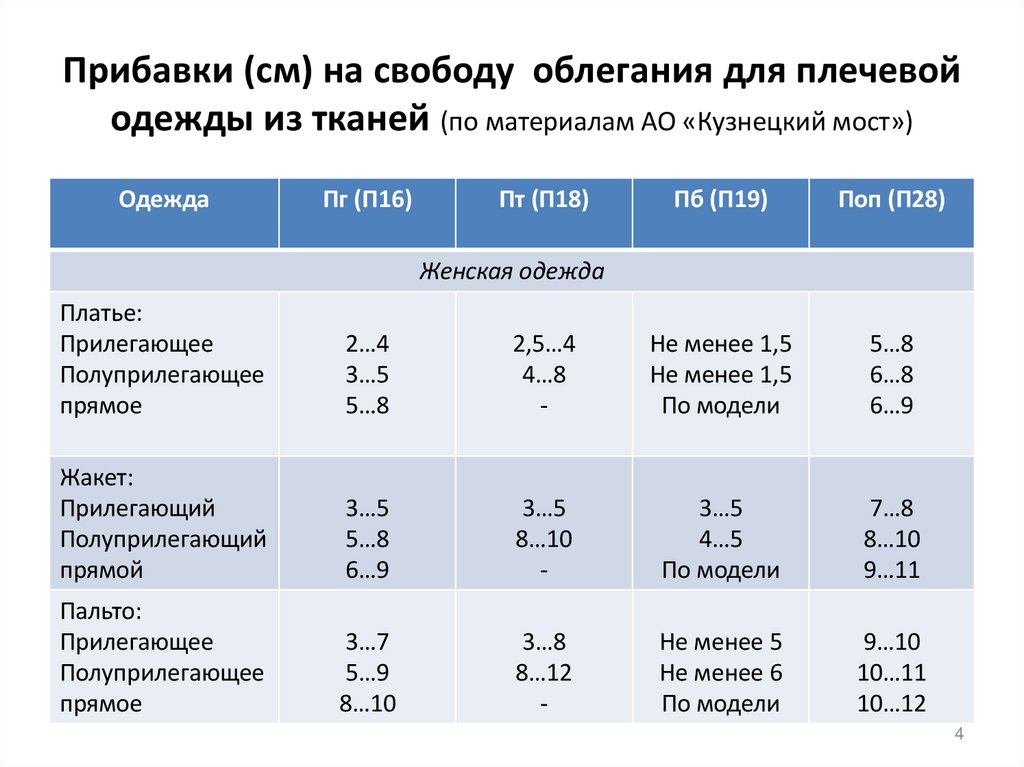

40. Прибавки (см) на свободу облегания для плечевой одежды из тканей (по материалам АО «Кузнецкий мост»)

Одежда
Пг (П16)
Пт (П18)
Пб (П19)
Поп (П28)
Женская одежда
Платье:
Прилегающее
Полуприлегающее
прямое
2…4
3…5
5…8
2,5…4
4…8
-
Не менее 1,5
Не менее 1,5
По модели
5…8
6…8
6…9
Жакет:
Прилегающий
Полуприлегающий
прямой
3…5
5…8
6…9
3…5
8…10
-
3…5
4…5
По модели
7…8
8…10
9…11
Пальто:
Прилегающее
Полуприлегающее
прямое
3…7
5…9
8…10
3…8
8…12
-
Не менее 5
Не менее 6
По модели
9…10
10…11
10…12
4

41.

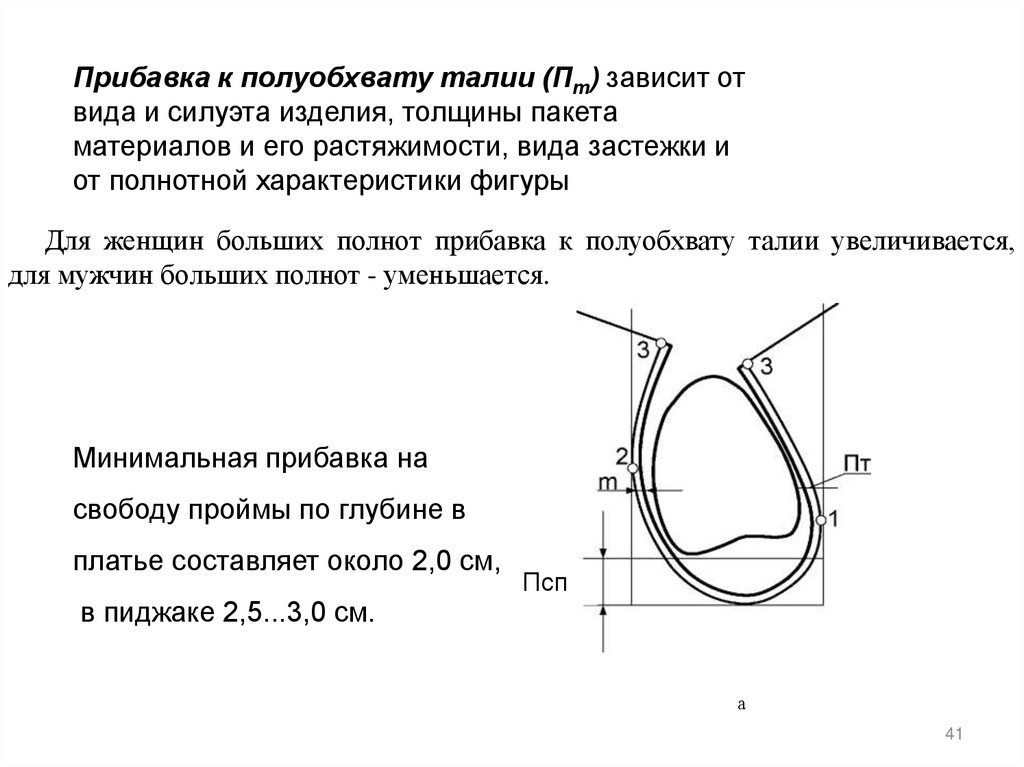

Прибавка к полуобхвату талии (Пт) зависит от
вида и силуэта изделия, толщины пакета
материалов и его растяжимости, вида застежки и
от полнотной характеристики фигуры
Для женщин больших полнот прибавка к полуобхвату талии увеличивается,
для мужчин больших полнот - уменьшается.
Минимальная прибавка на
свободу проймы по глубине в
платье составляет около 2,0 см,
в пиджаке 2,5...3,0 см.
Псп
а
41

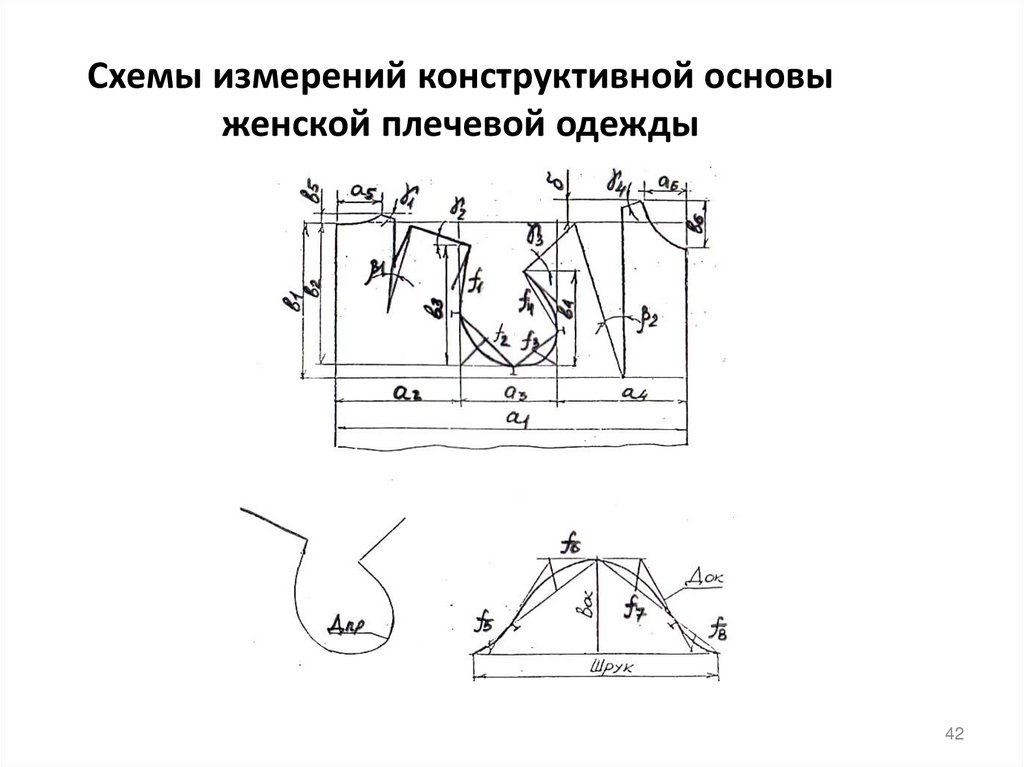

42. Схемы измерений конструктивной основы женской плечевой одежды

42

43. Характеристика основных конструктивных параметров верхних (опорных) участков

Конструктивный
Условное обозначение
параметр
Ширина изделия на
а1
уровне линии груди.
а2
Ширина спинки между
а3
проймами.
Ширина проймы
и т.д...........
Величина, см.
•Анализ конструктивных параметров одного готового изделия или
конструкции, аналогичной проектируемому изделию.
• На основе данных таблицы рассчитываются припуски на
различных участках конструкции м-а.
•Припуски сравниваются с припусками, рекомендуемыми
моделирующими организациями на предстоящий сезон.
43

44.

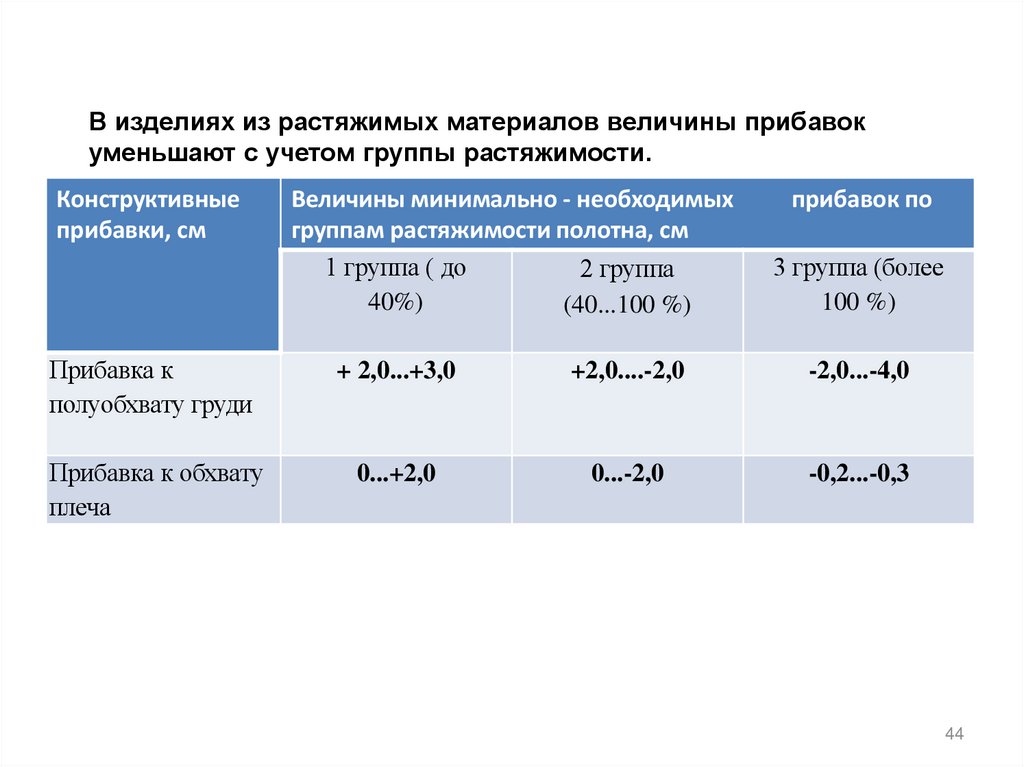

В изделиях из растяжимых материалов величины прибавок
уменьшают с учетом группы растяжимости.
Конструктивные
прибавки, см
Величины минимально - необходимых
группам растяжимости полотна, см
1 группа ( до
2 группа
40%)
(40...100 %)
прибавок по
3 группа (более
100 %)
Прибавка к
полуобхвату груди
+ 2,0...+3,0
+2,0....-2,0
-2,0...-4,0
Прибавка к обхвату
плеча
0...+2,0
0...-2,0
-0,2...-0,3
44
