1. ФГБОУ ВО Удмуртский ГАУ Кафедра Энергетики и электротехнологии ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА «Энергообеспечение

производственного цеха
ООО «ИжПродМаш» г. Ижевск»
Разработал
Руководитель
выпускник Абашев Л.И.
ст. преподаватель Олин Н.Л.

2.

2 Цель и задачи
Цель: обеспечить качественное и эффективное
теплоснабжение цеха.
Задачи:
• представить характеристику объекта;
• выполнить проверочные расчеты существующих систем;
• разработать энергосберегающие мероприятия;
• произвести технико-экономическое обоснование
нововведений.

3.

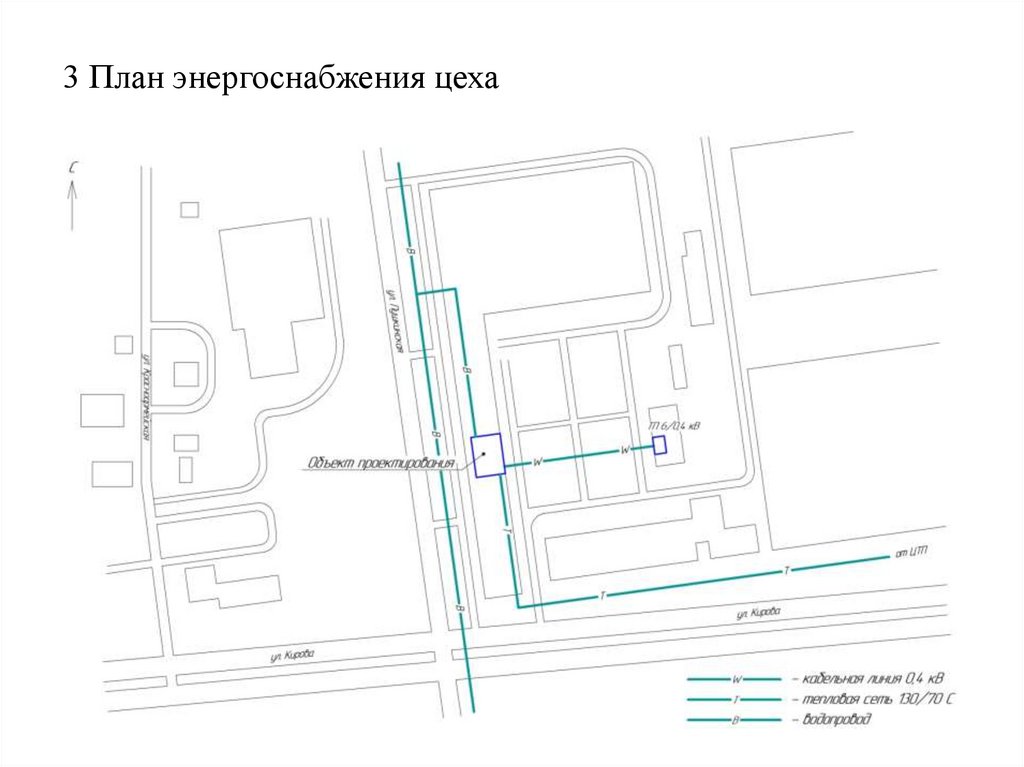

3 План энергоснабжения цеха

4.

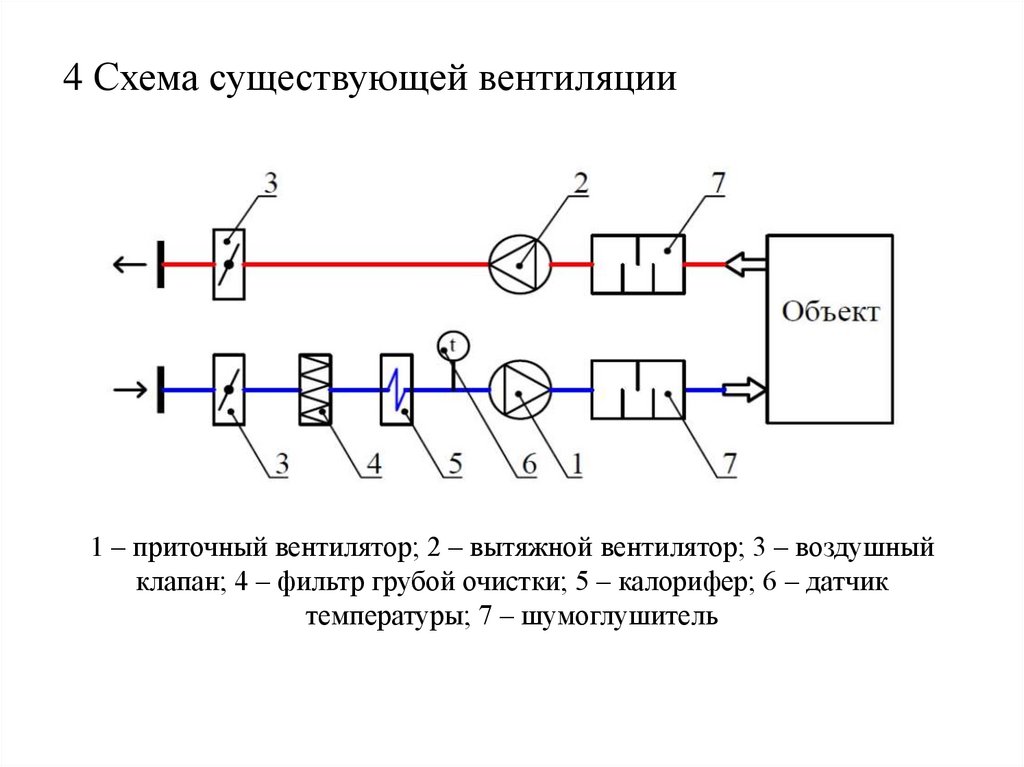

4 Схема существующей вентиляции
1 – приточный вентилятор; 2 – вытяжной вентилятор; 3 – воздушный
клапан; 4 – фильтр грубой очистки; 5 – калорифер; 6 – датчик
температуры; 7 – шумоглушитель

5.

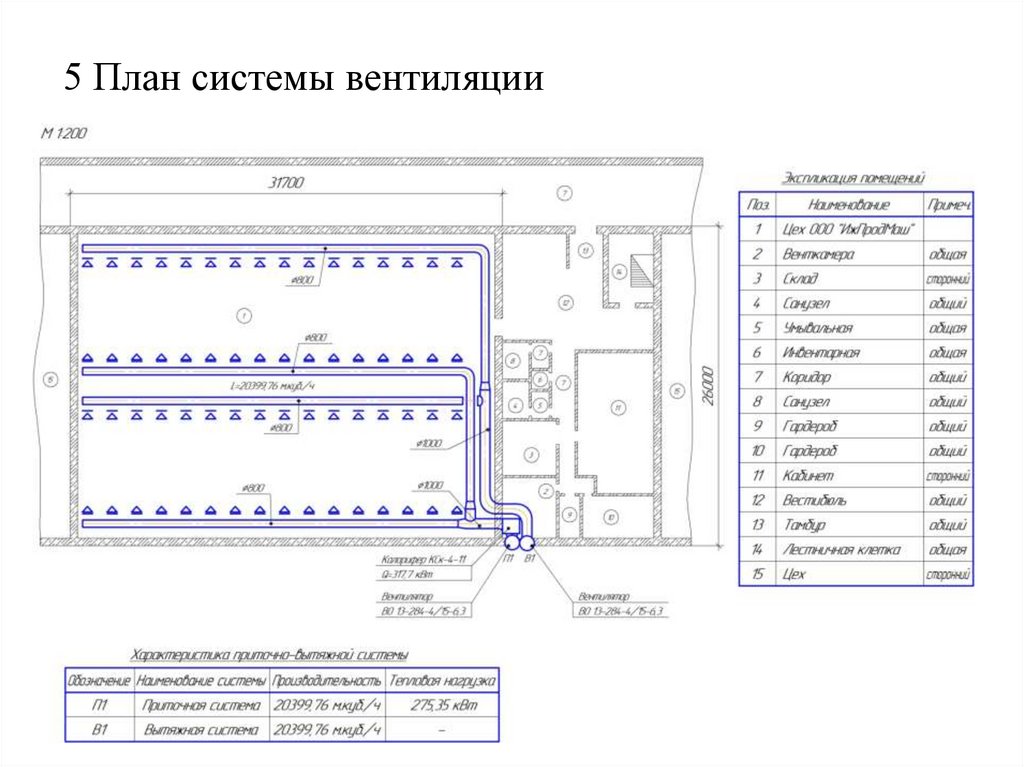

5 План системы вентиляции

6.

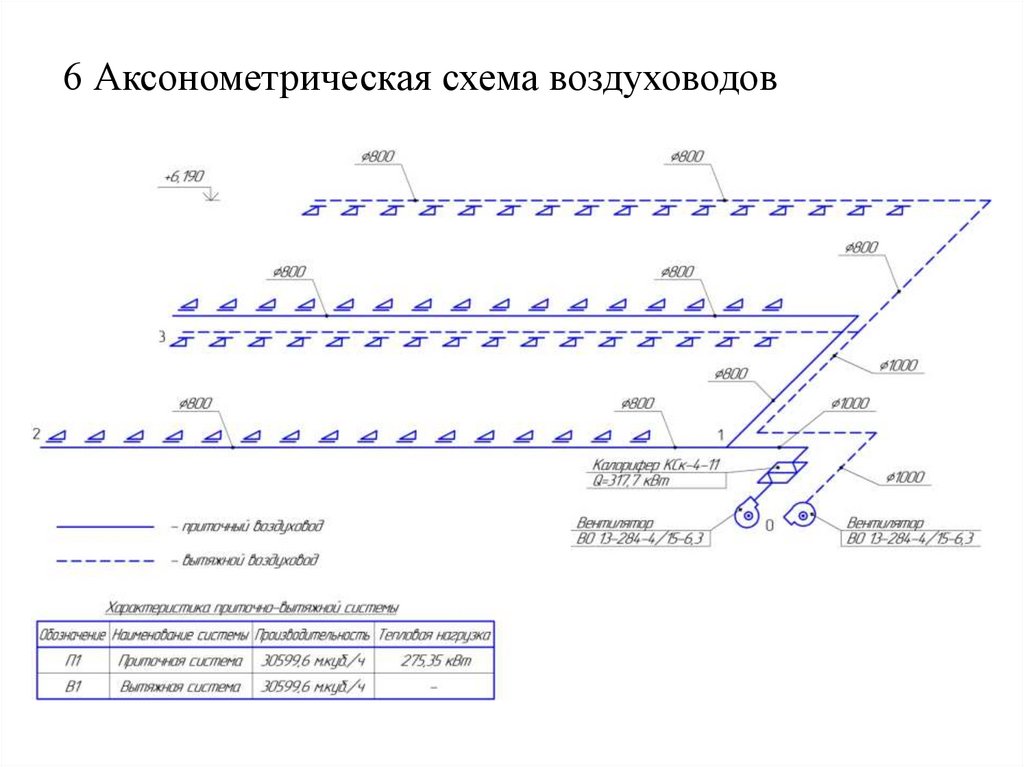

6 Аксонометрическая схема воздуховодов

7.

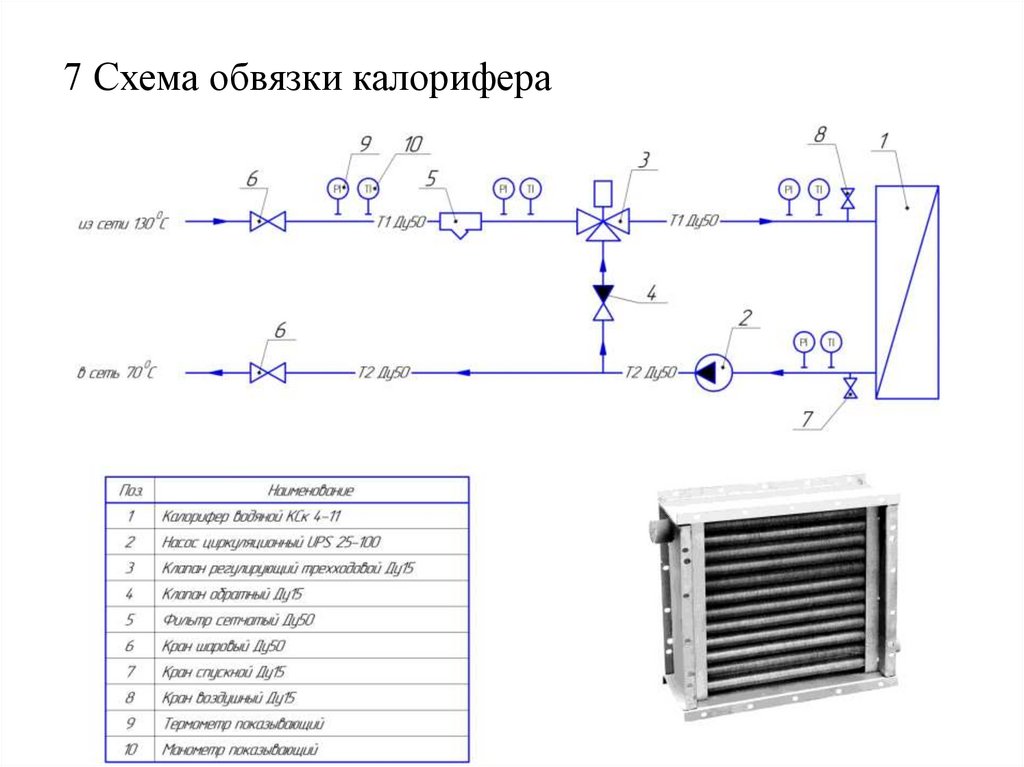

7 Схема обвязки калорифера

8.

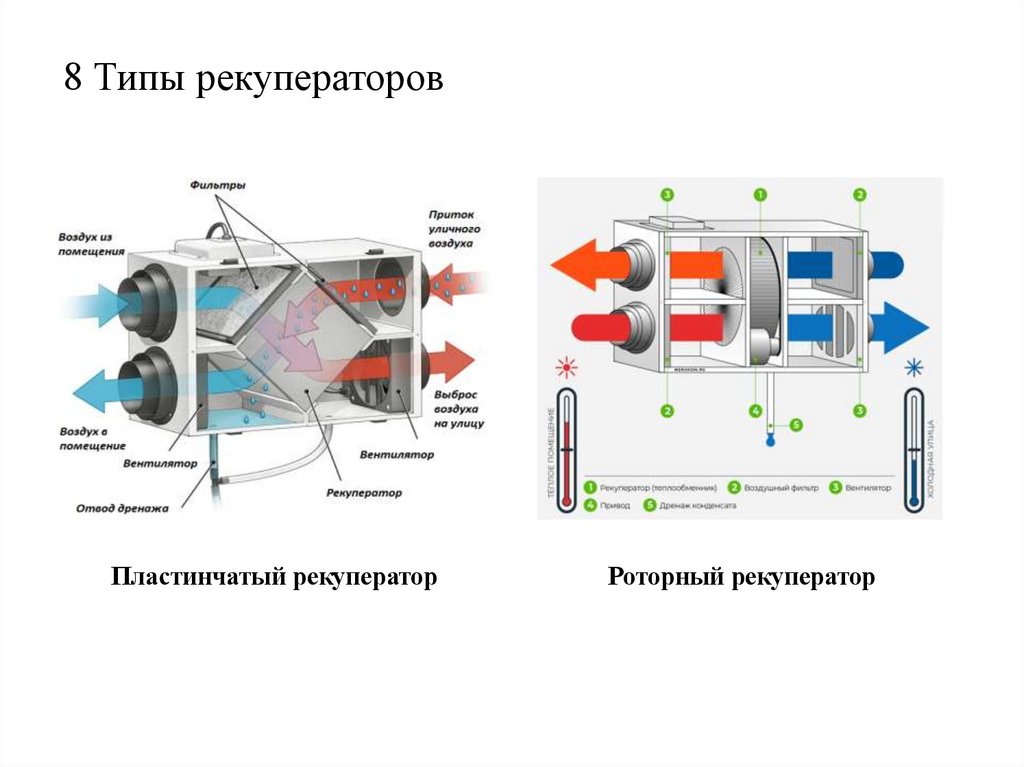

8 Типы рекуператоров
Пластинчатый рекуператор
Роторный рекуператор

9.

9 Рекуператор RM-315
Характеристика
Значение
Коэффициент полезного действия, %
60…80
Площадь теплообмена, м2
40,8
Наличие фильтра
G4
Материал
алюминий
Диапазон рабочих температур, оС
-40…+50
Габариты, мм
Масса, кг
1030×1030×575
102,5

10.

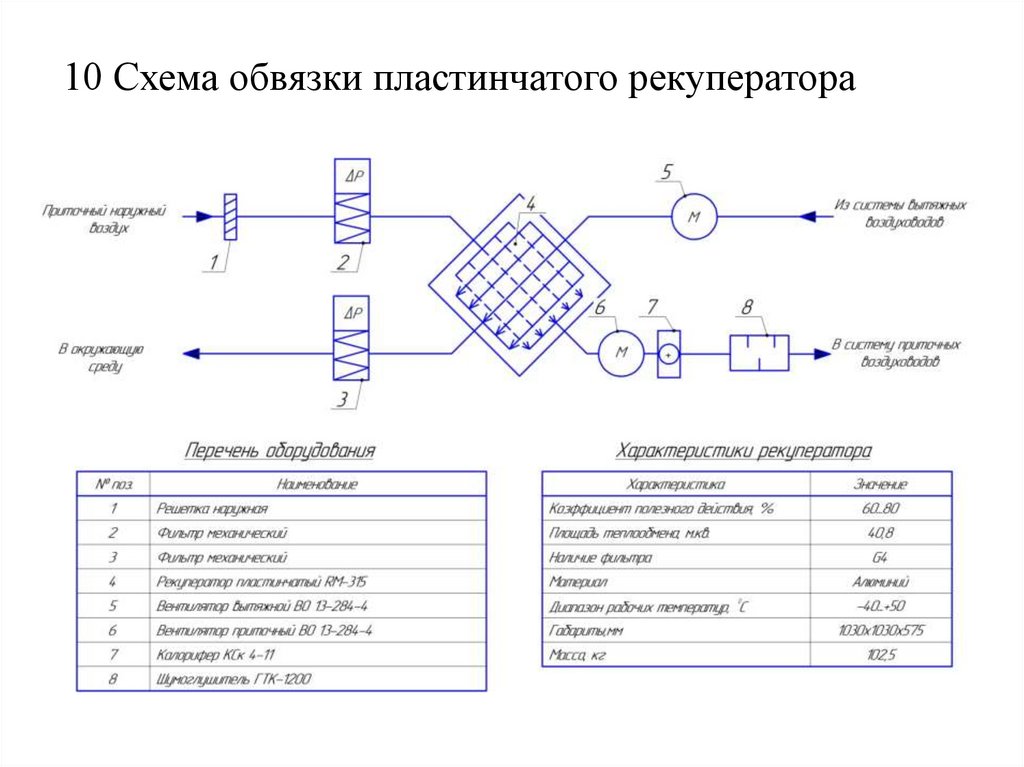

10 Схема обвязки пластинчатого рекуператора

11.

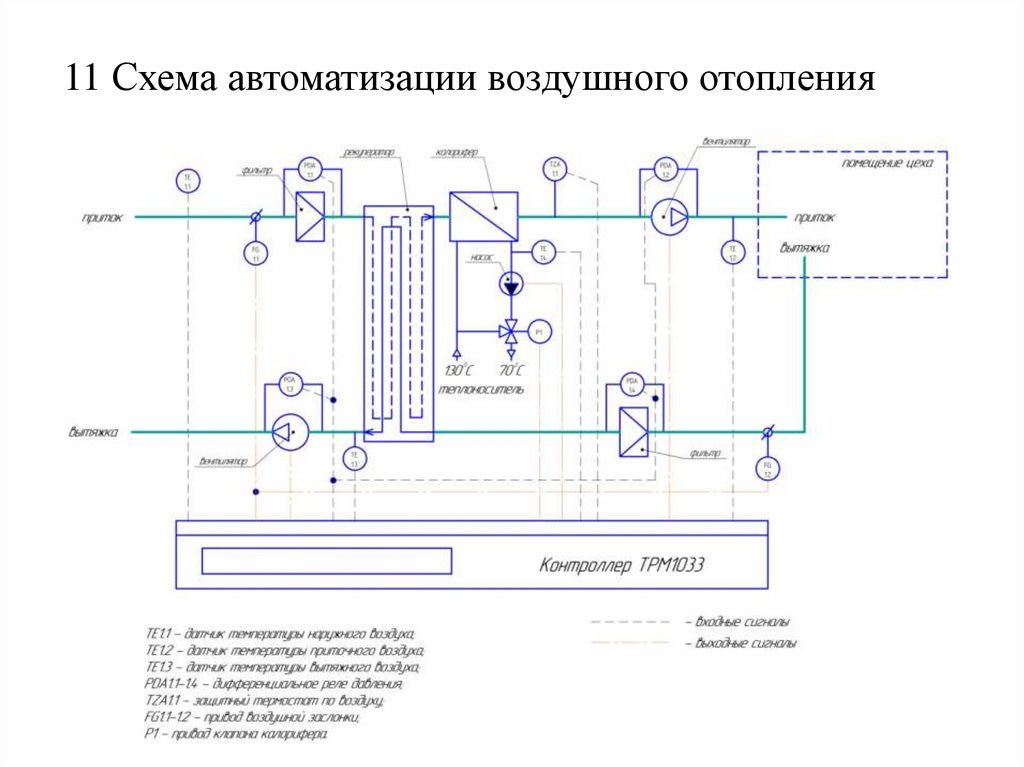

11 Схема автоматизации воздушного отопления

12.

12 Оборудование автоматизации
Температурные датчики
Контроллер ТРМ1033
Заслонка с электроприводом
Регулирующий клапан
Частотный преобразователь М0040G3

13.

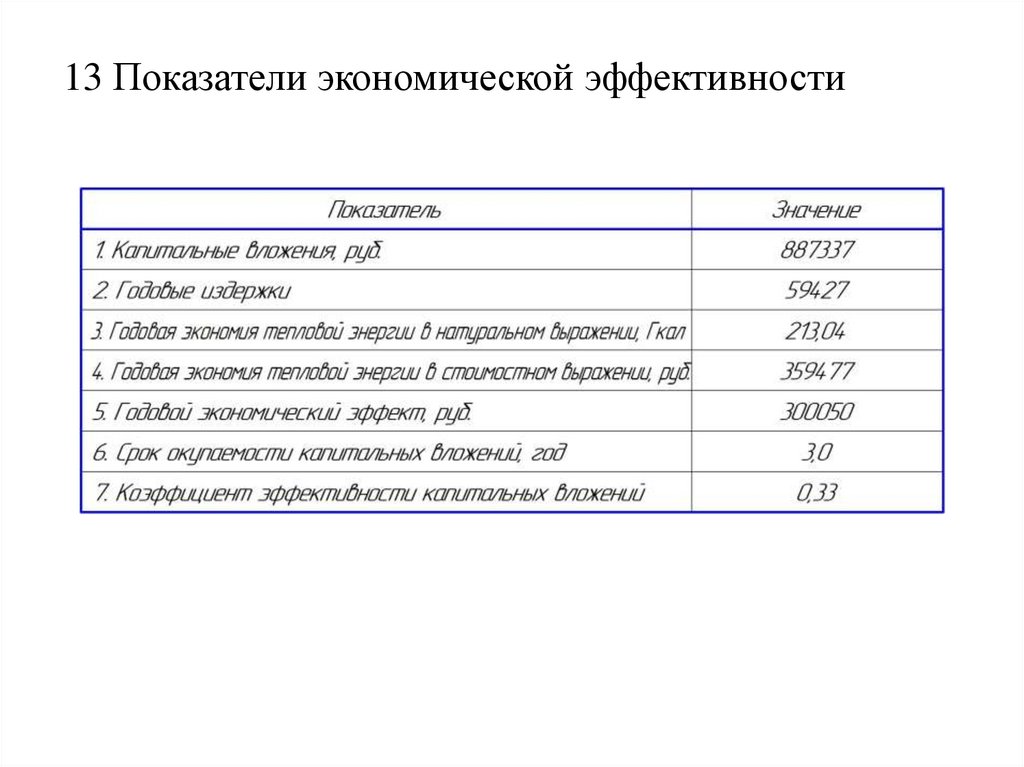

13 Показатели экономической эффективности

14.
