Презентация Манометры Насос

1. Специализированная школа г. Феодосии №2

«МАНОМЕТРЫ. ПОРШНЕВОЙ
ЖИДКОСТНЫЙ НАСОС»
Ученицы 7-а класса
Специализированной школы №2
Муратовой Дариславы.

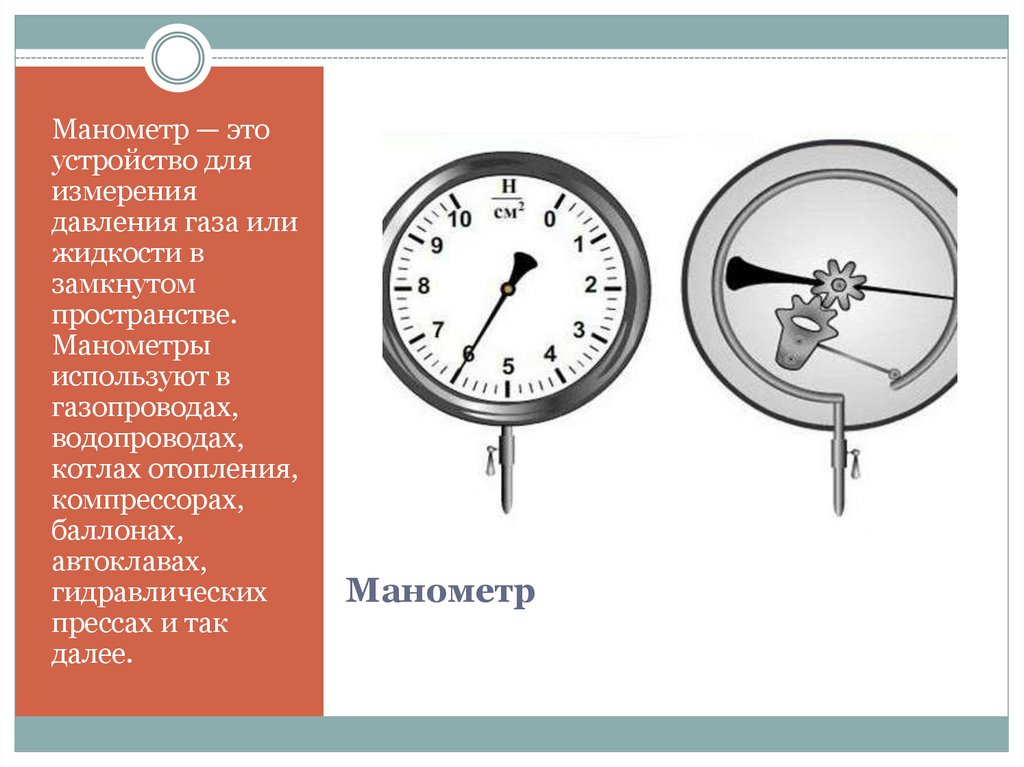

2. Манометр

— это
устройство для
измерения
давления газа или
жидкости в
замкнутом
пространстве.
Манометры
используют в
газопроводах,
водопроводах,
котлах отопления,
компрессорах,
баллонах,
автоклавах,
гидравлических
прессах и так
далее.
Манометр

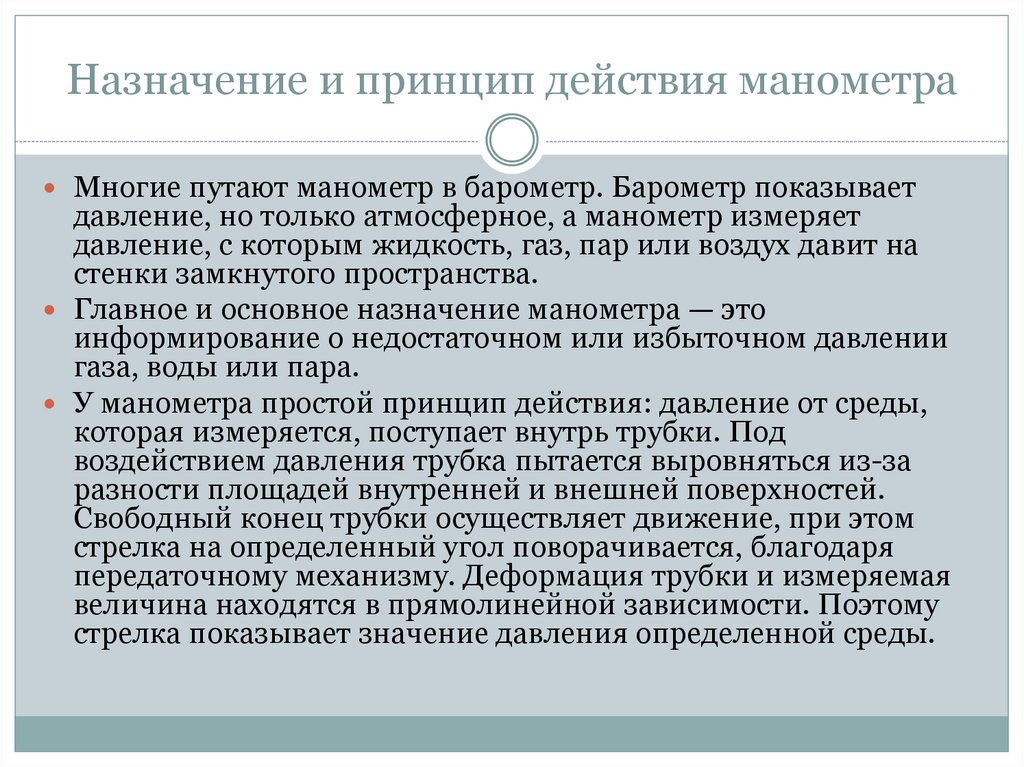

3. Назначение и принцип действия манометра

Многие путают манометр в барометр. Барометр показывает
давление, но только атмосферное, а манометр измеряет
давление, с которым жидкость, газ, пар или воздух давит на
стенки замкнутого пространства.
Главное и основное назначение манометра — это
информирование о недостаточном или избыточном давлении
газа, воды или пара.
У манометра простой принцип действия: давление от среды,
которая измеряется, поступает внутрь трубки. Под
воздействием давления трубка пытается выровняться из-за
разности площадей внутренней и внешней поверхностей.
Свободный конец трубки осуществляет движение, при этом
стрелка на определенный угол поворачивается, благодаря
передаточному механизму. Деформация трубки и измеряемая
величина находятся в прямолинейной зависимости. Поэтому
стрелка показывает значение давления определенной среды.

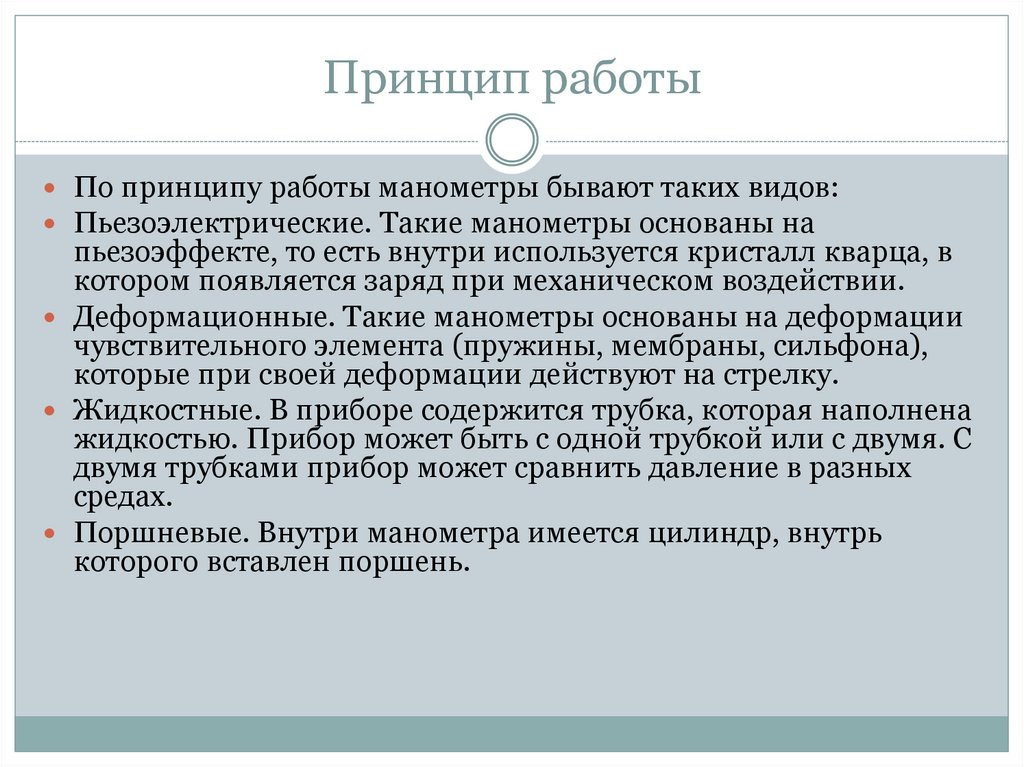

4. Принцип работы

По принципу работы манометры бывают таких видов:
Пьезоэлектрические. Такие манометры основаны на
пьезоэффекте, то есть внутри используется кристалл кварца, в
котором появляется заряд при механическом воздействии.
Деформационные. Такие манометры основаны на деформации
чувствительного элемента (пружины, мембраны, сильфона),
которые при своей деформации действуют на стрелку.
Жидкостные. В приборе содержится трубка, которая наполнена
жидкостью. Прибор может быть с одной трубкой или с двумя. С
двумя трубками прибор может сравнить давление в разных
средах.
Поршневые. Внутри манометра имеется цилиндр, внутрь
которого вставлен поршень.

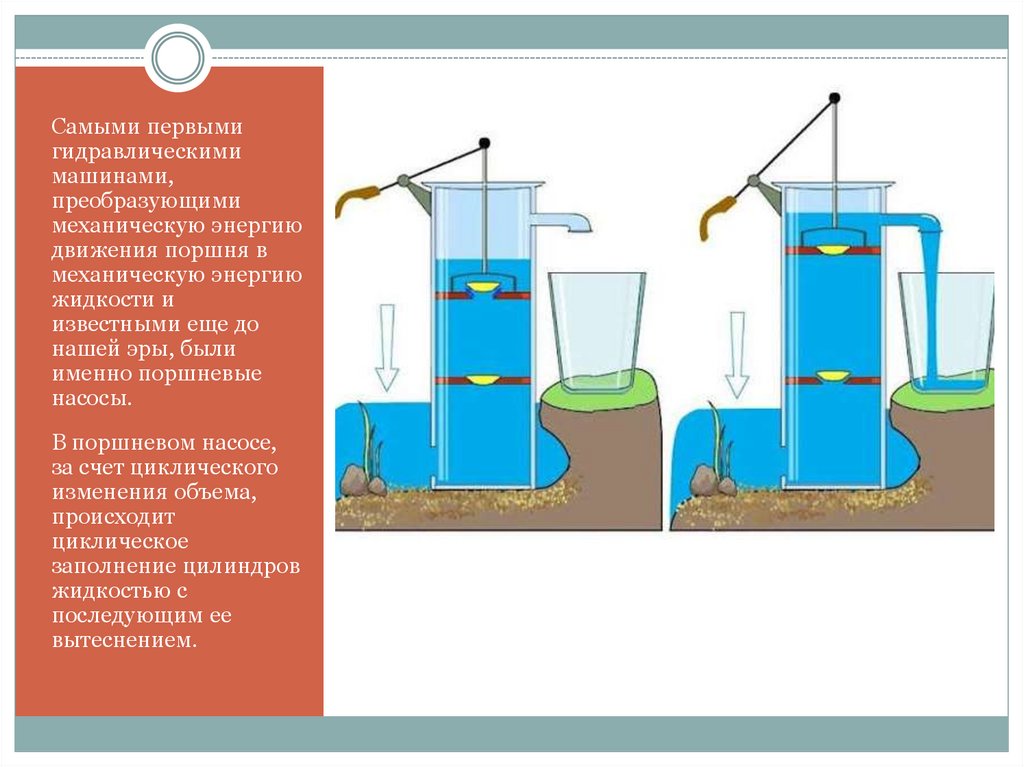

5.

Самыми первыми
гидравлическими
машинами,
преобразующими
механическую энергию
движения поршня в
механическую энергию
жидкости и
известными еще до
нашей эры, были
именно поршневые
насосы.
В поршневом насосе,
за счет циклического
изменения объема,
происходит
циклическое
заполнение цилиндров
жидкостью с
последующим ее
вытеснением.

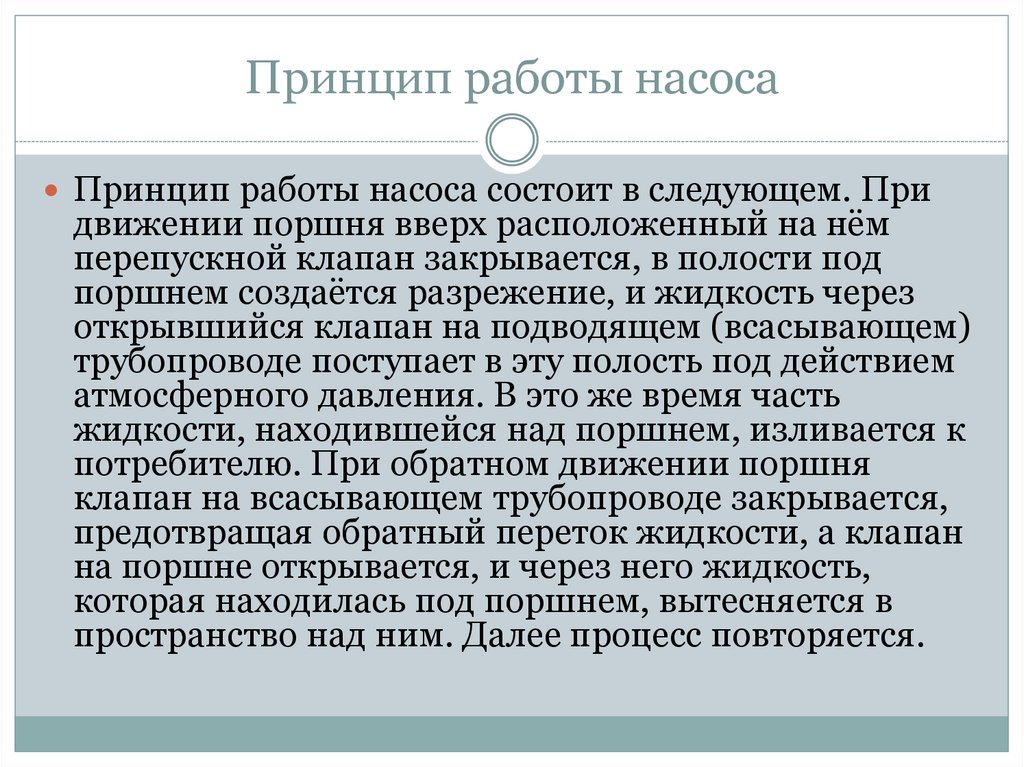

6. Принцип работы насоса

Принцип работы насоса состоит в следующем. При
движении поршня вверх расположенный на нём
перепускной клапан закрывается, в полости под
поршнем создаётся разрежение, и жидкость через
открывшийся клапан на подводящем (всасывающем)
трубопроводе поступает в эту полость под действием
атмосферного давления. В это же время часть
жидкости, находившейся над поршнем, изливается к
потребителю. При обратном движении поршня
клапан на всасывающем трубопроводе закрывается,
предотвращая обратный переток жидкости, а клапан
на поршне открывается, и через него жидкость,
которая находилась под поршнем, вытесняется в
пространство над ним. Далее процесс повторяется.

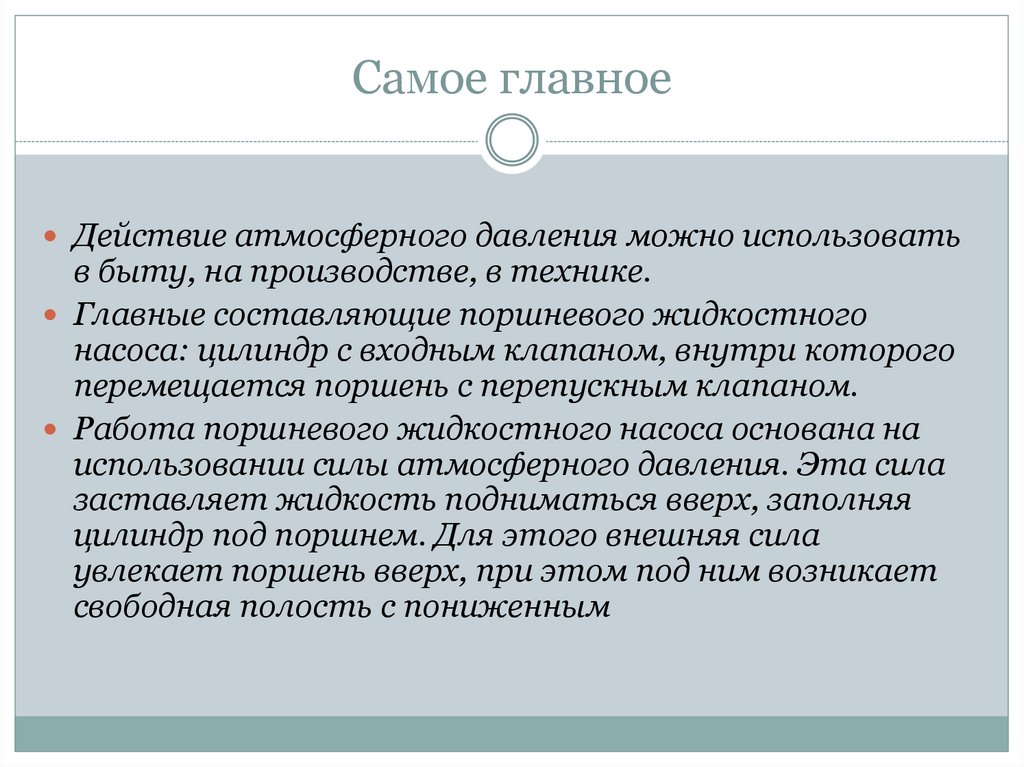

7. Самое главное

Действие атмосферного давления можно использовать
в быту, на производстве, в технике.
Главные составляющие поршневого жидкостного
насоса: цилиндр с входным клапаном, внутри которого
перемещается поршень с перепускным клапаном.
Работа поршневого жидкостного насоса основана на
использовании силы атмосферного давления. Эта сила
заставляет жидкость подниматься вверх, заполняя
цилиндр под поршнем. Для этого внешняя сила
увлекает поршень вверх, при этом под ним возникает
свободная полость с пониженным

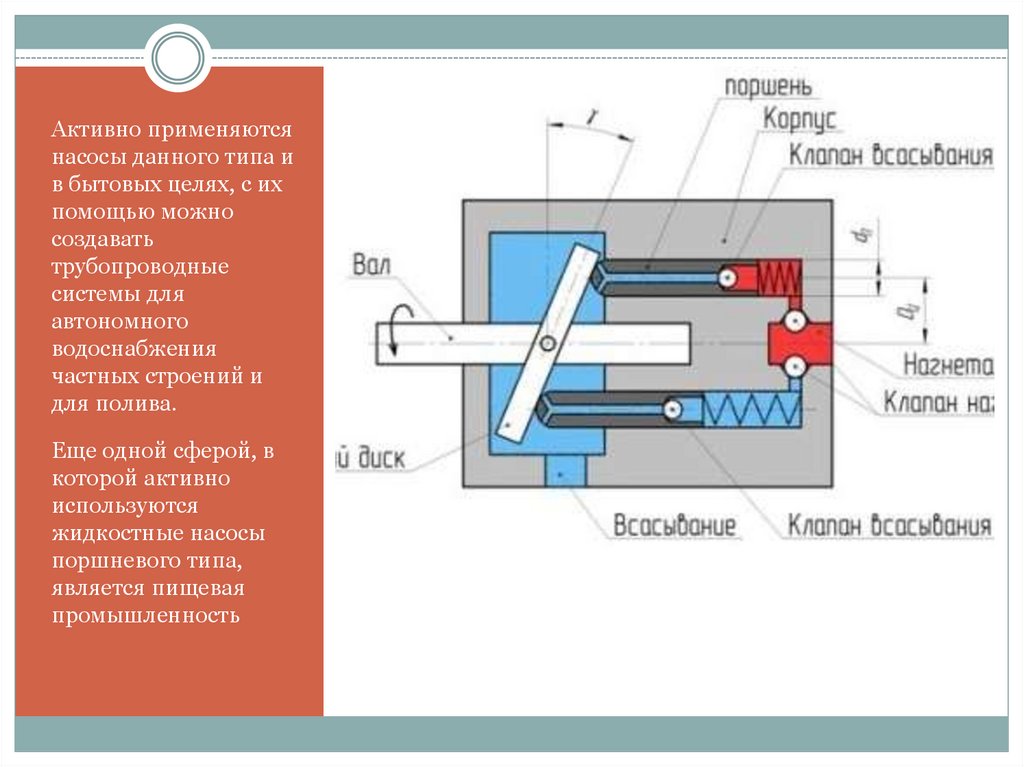

8.

Активно применяются
насосы данного типа и
в бытовых целях, с их
помощью можно
создавать
трубопроводные
системы для
автономного
водоснабжения
частных строений и
для полива.
Еще одной сферой, в
которой активно
используются
жидкостные насосы
поршневого типа,
является пищевая
промышленность

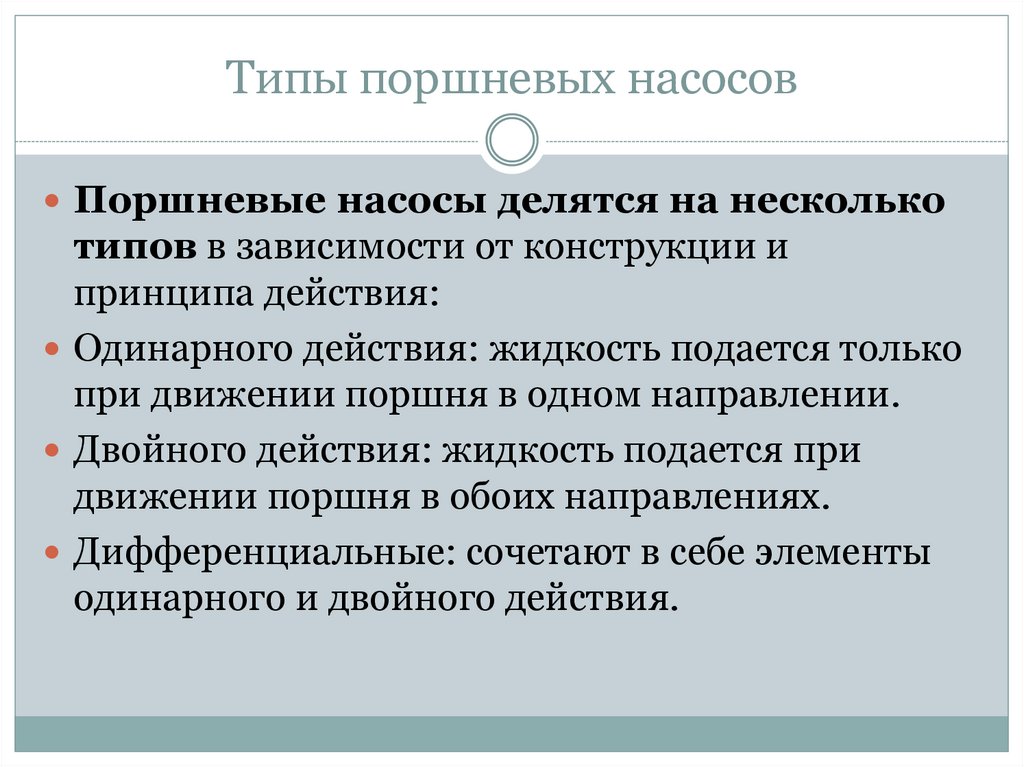

9. Типы поршневых насосов

Поршневые насосы делятся на несколько
типов в зависимости от конструкции и
принципа действия:
Одинарного действия: жидкость подается только
при движении поршня в одном направлении.
Двойного действия: жидкость подается при
движении поршня в обоих направлениях.
Дифференциальные: сочетают в себе элементы
одинарного и двойного действия.

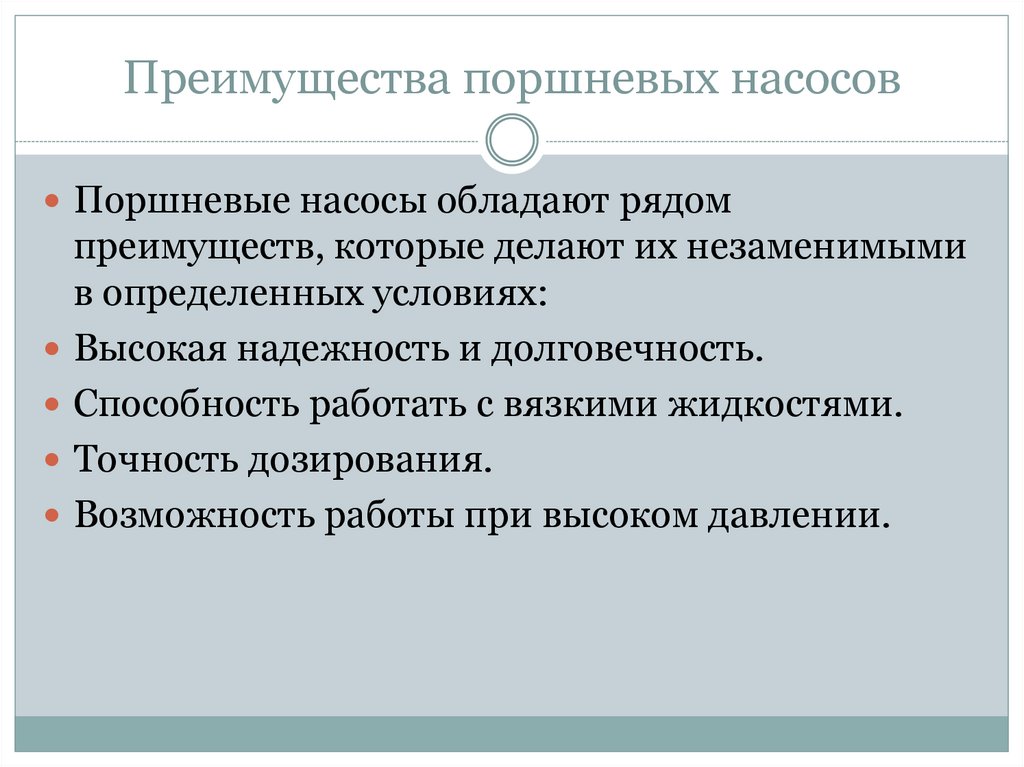

10. Преимущества поршневых насосов

Поршневые насосы обладают рядом
преимуществ, которые делают их незаменимыми
в определенных условиях:
Высокая надежность и долговечность.
Способность работать с вязкими жидкостями.
Точность дозирования.
Возможность работы при высоком давлении.
