Привалов В.Э. ЗММ-31

1. Анализ характеристик сети беспроводного доступа на основе стандарта IEEE 802.11 на предприятии ООО «Сантехника54»

Руководитель ВКР: Носов В.И.
Выполнил: Привалов В.Э.

2. Цель и задачи

Цель ВКР
Спроектировать WLAN на базе IEEE 802.11 для
предприятия «Сантехника54»
Основные задачи
• Изучить стандарты IEEE 802.11 и технологии
WLAN
• Выбрать оборудование Ubiquiti UniFi
• Рассчитать зону покрытия и спроектировать
топологию

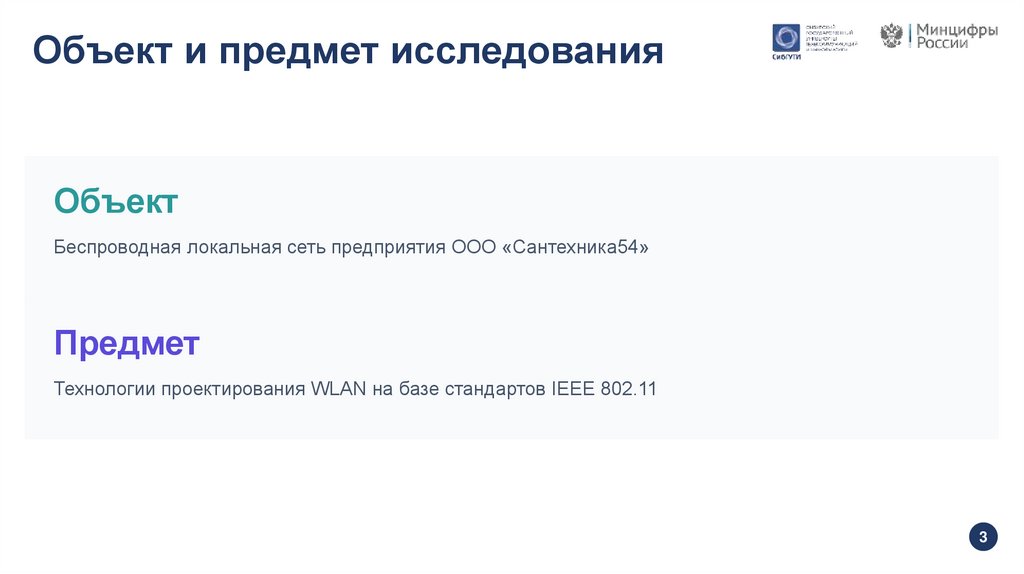

3. Объект и предмет исследования

Объект
Беспроводная локальная сеть предприятия ООО «Сантехника54»
Предмет
Технологии проектирования WLAN на базе стандартов IEEE 802.11
3

4. Требования к проектируемой сети

Покрытие
Полное покрытие помещения с RSSI не ниже −70 dBm
Производительность
Поддержка множества одновременных подключений
Сегментация
Разделение на сети: Corporate, Guest, Management
Безопасность
Защита WPA2/WPA3 Enterprise с аутентификацией
4

5. Выбранный стандарт

IEEE 802.11ac
( Wi-Fi 5)
6,77 Гбит/с
Скорость
5 ГГц
Диапазон
80/160 МГц
Ширина канала

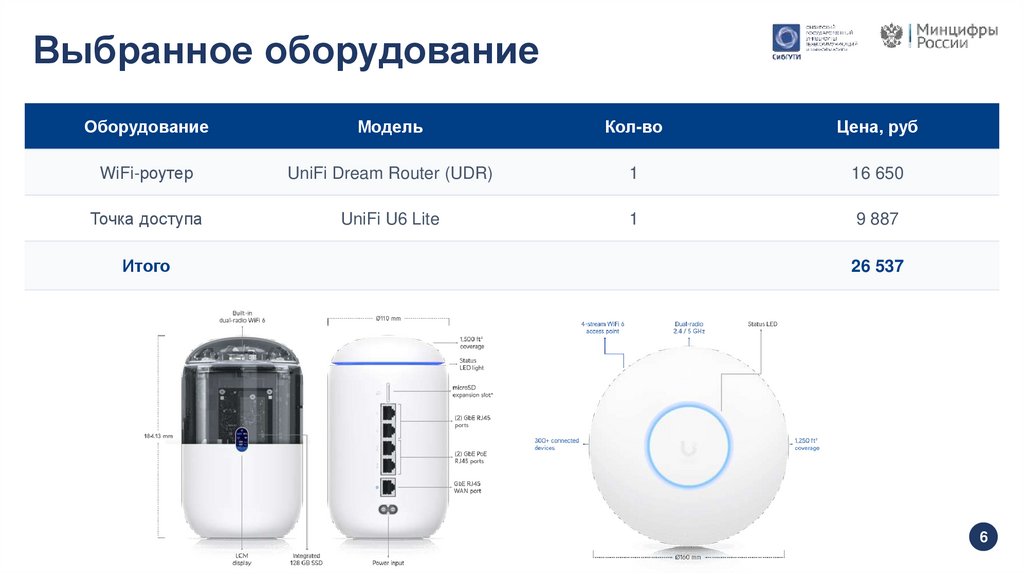

6. Выбранное оборудование

Оборудование
Модель
Кол-во
Цена, руб
WiFi-роутер
UniFi Dream Router (UDR)
1
16 650
Точка доступа
UniFi U6 Lite
1
9 887
Итого
26 537
6

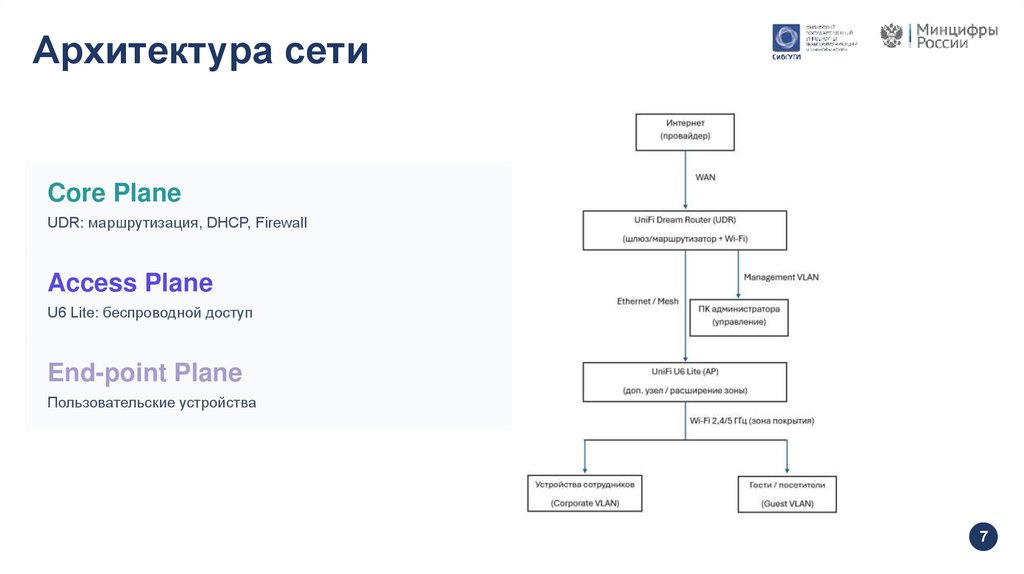

7. Архитектура сети

Core Plane
UDR: маршрутизация, DHCP, Firewall
Access Plane
U6 Lite: беспроводной доступ
End-point Plane
Пользовательские устройства
7

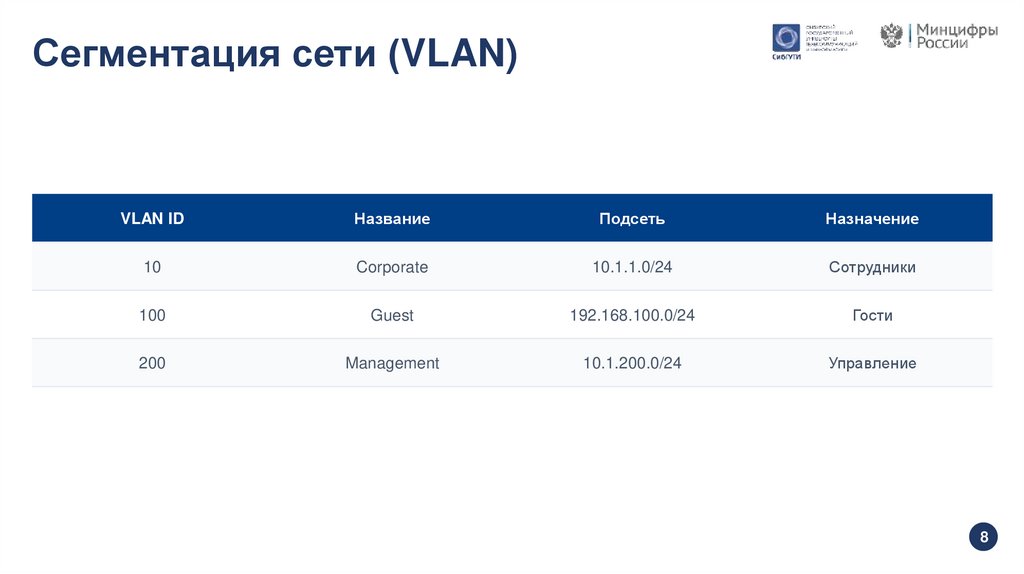

8. Сегментация сети (VLAN)

VLAN ID
Название
Подсеть
Назначение
10
Corporate
10.1.1.0/24
Сотрудники
100
Guest
192.168.100.0/24
Гости
200
Management
10.1.200.0/24
Управление
8

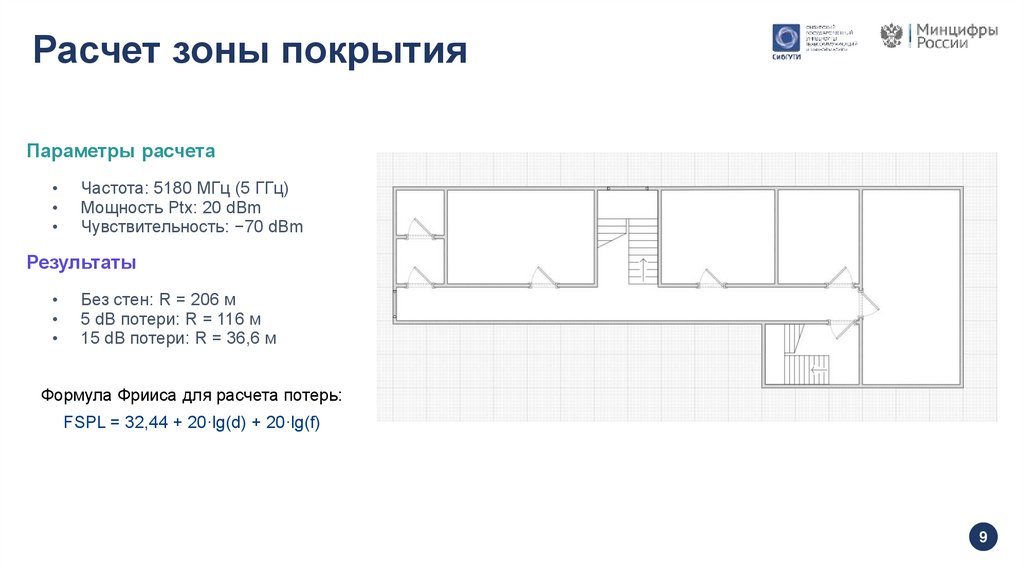

9. Расчет зоны покрытия

Параметры расчета
Частота: 5180 МГц (5 ГГц)
Мощность Ptx: 20 dBm
Чувствительность: −70 dBm
Результаты
Без стен: R = 206 м
5 dB потери: R = 116 м
15 dB потери: R = 36,6 м
Формула Фрииса для расчета потерь:
FSPL = 32,44 + 20·lg(d) + 20·lg(f)
9

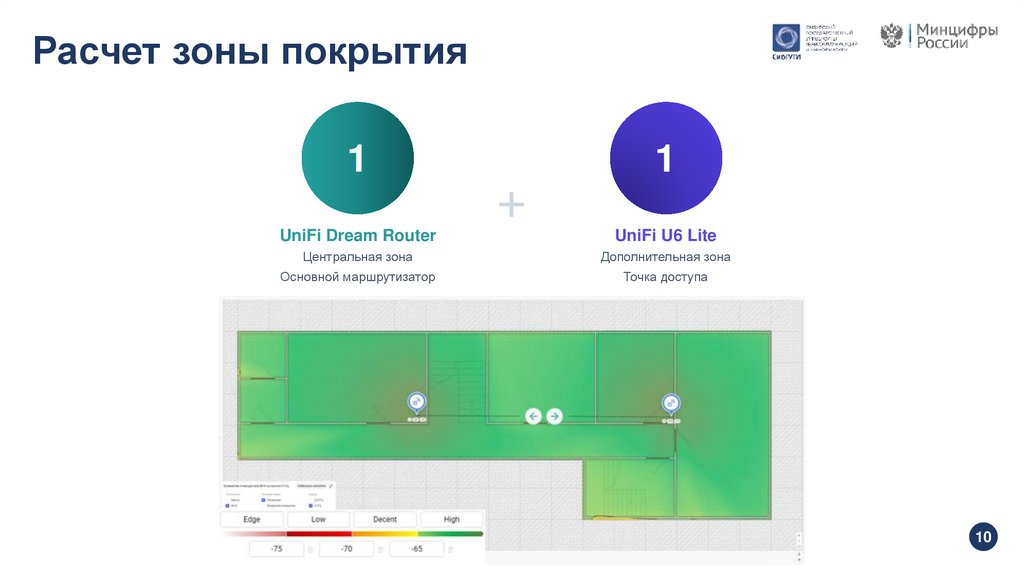

10. Расчет зоны покрытия

1
+
1
UniFi Dream Router
UniFi U6 Lite
Центральная зона
Дополнительная зона
Основной маршрутизатор
Точка доступа
10

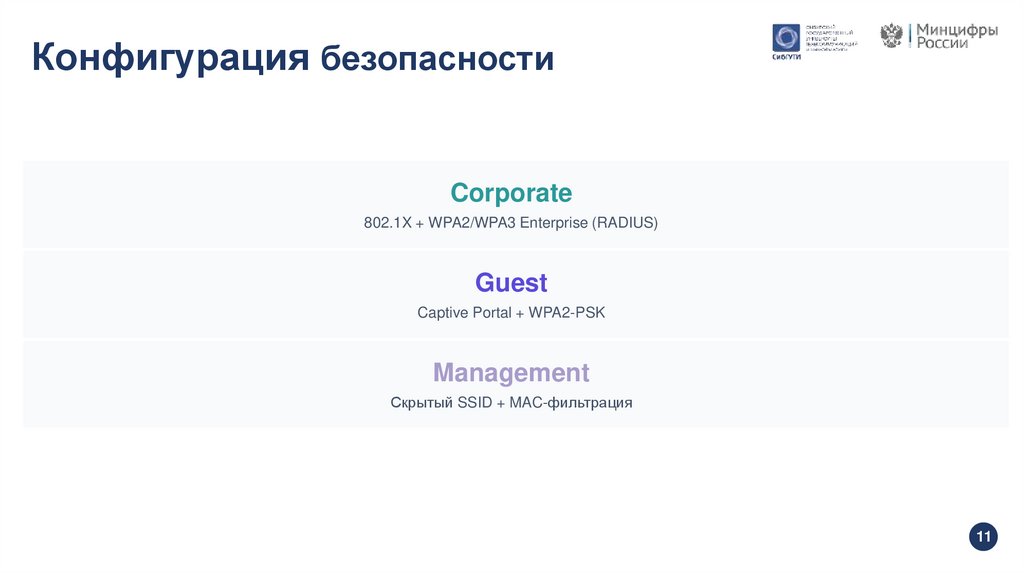

11. Конфигурация безопасности

Corporate
802.1X + WPA2/WPA3 Enterprise (RADIUS)
Guest
Captive Portal + WPA2-PSK
Management
Скрытый SSID + MAC-фильтрация
11

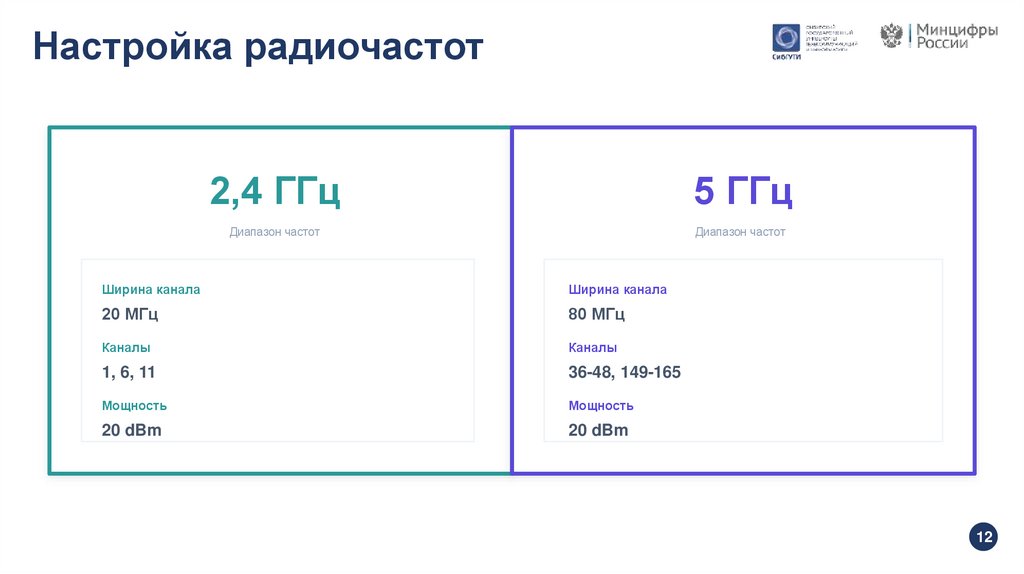

12. Настройка радиочастот

2,4 ГГц
5 ГГц
Диапазон частот
Диапазон частот
Ширина канала
Ширина канала
20 МГц
80 МГц
Каналы
Каналы
1, 6, 11
36-48, 149-165
Мощность
Мощность
20 dBm
20 dBm
12

13. Спасибо за внимание!
