1.

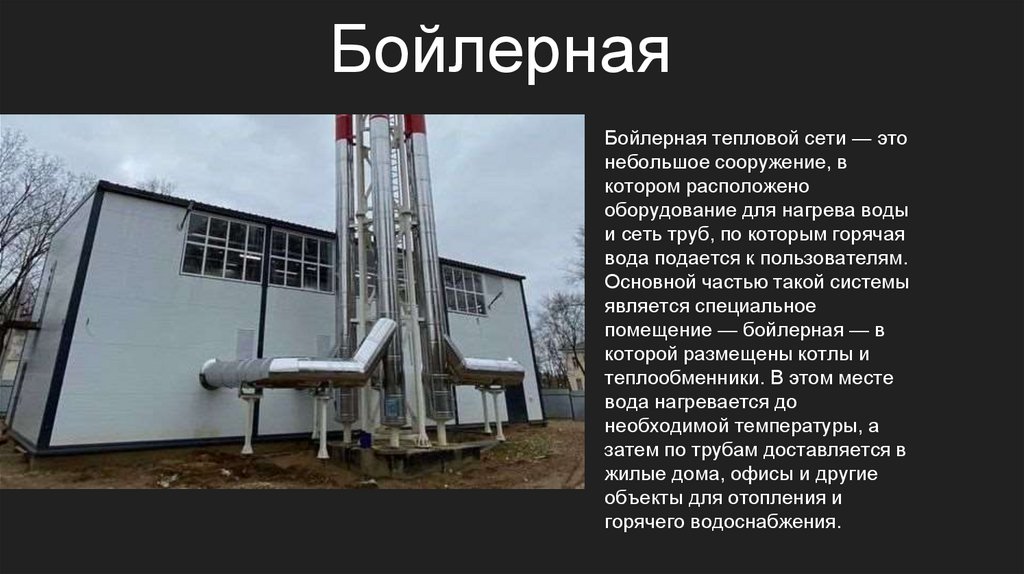

Бойлерная
Бойлерная тепловой сети — это
небольшое сооружение, в
котором расположено
оборудование для нагрева воды
и сеть труб, по которым горячая
вода подается к пользователям.
Основной частью такой системы
является специальное
помещение — бойлерная — в
которой размещены котлы и
теплообменники. В этом месте
вода нагревается до
необходимой температуры, а
затем по трубам доставляется в
жилые дома, офисы и другие
объекты для отопления и
горячего водоснабжения.

2.

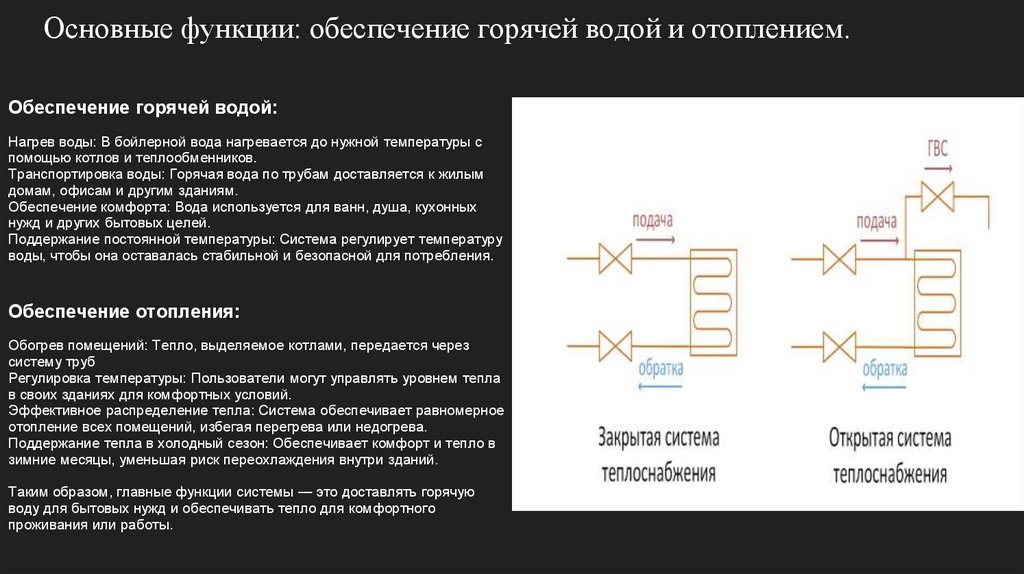

Основные функции: обеспечение горячей водой и отоплением.
Обеспечение горячей водой:
Нагрев воды: В бойлерной вода нагревается до нужной температуры с
помощью котлов и теплообменников.
Транспортировка воды: Горячая вода по трубам доставляется к жилым
домам, офисам и другим зданиям.
Обеспечение комфорта: Вода используется для ванн, душа, кухонных
нужд и других бытовых целей.
Поддержание постоянной температуры: Система регулирует температуру
воды, чтобы она оставалась стабильной и безопасной для потребления.
Обеспечение отопления:
Обогрев помещений: Тепло, выделяемое котлами, передается через
систему труб
Регулировка температуры: Пользователи могут управлять уровнем тепла
в своих зданиях для комфортных условий.
Эффективное распределение тепла: Система обеспечивает равномерное
отопление всех помещений, избегая перегрева или недогрева.
Поддержание тепла в холодный сезон: Обеспечивает комфорт и тепло в
зимние месяцы, уменьшая риск переохлаждения внутри зданий.
Таким образом, главные функции системы — это доставлять горячую
воду для бытовых нужд и обеспечивать тепло для комфортного
проживания или работы.

3.

Структура и принцип работы
Бойлерная в тепловой
сети — это специальное
помещение или установка, где
происходит нагрев воды или
другого теплоносителя,
который затем поступает в
систему для отопления зданий
и горячего водоснабжения.

4.

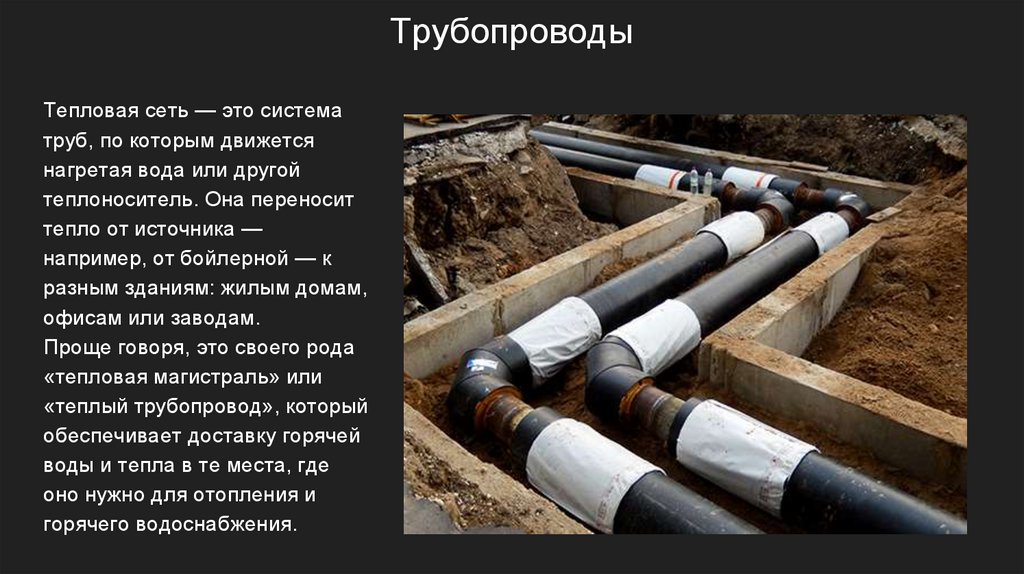

Трубопроводы
Тепловая сеть — это система
труб, по которым движется
нагретая вода или другой
теплоноситель. Она переносит
тепло от источника —
например, от бойлерной — к
разным зданиям: жилым домам,
офисам или заводам.
Проще говоря, это своего рода
«тепловая магистраль» или
«теплый трубопровод», который
обеспечивает доставку горячей
воды и тепла в те места, где
оно нужно для отопления и
горячего водоснабжения.

5.

Теплообменник
Теплообменник — это
устройство, предназначенное
для передачи тепла от одного
теплоносителя к другому без их
прямого смешивания. Он
позволяет эффективно
обмениваться тепловой
энергией между жидкостями в
системах отопления

6.

Насосы
Насосы в тепловой сети — это
устройства, предназначенные для
создания и поддержания
циркуляции теплоносителя по
системе трубопроводов. Без
насосов теплоноситель не смог бы
свободно перемещаться по
системе, доставляя тепло от
источника.

7.

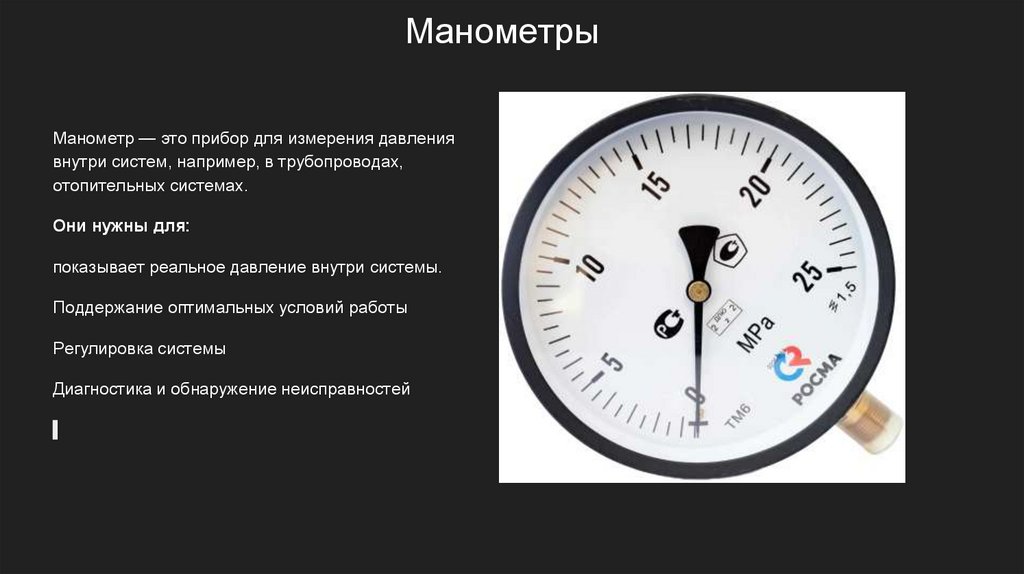

Манометры
Манометр — это прибор для измерения давления
внутри систем, например, в трубопроводах,
отопительных системах.
Они нужны для:
показывает реальное давление внутри системы.
Поддержание оптимальных условий работы
Регулировка системы
Диагностика и обнаружение неисправностей

8.

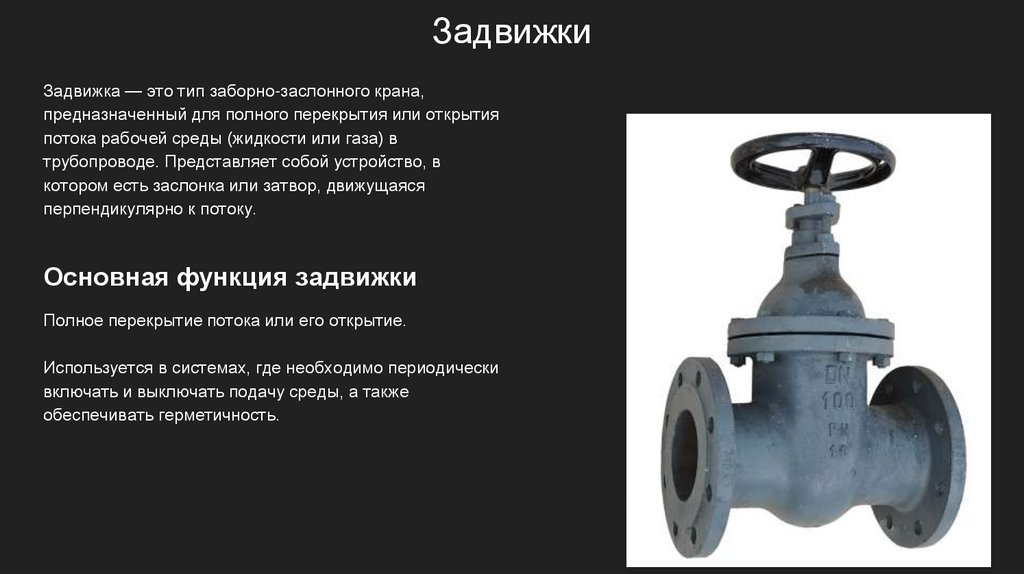

Задвижки
Задвижка — это тип заборно-заслонного крана,
предназначенный для полного перекрытия или открытия
потока рабочей среды (жидкости или газа) в
трубопроводе. Представляет собой устройство, в
котором есть заслонка или затвор, движущаяся
перпендикулярно к потоку.
Основная функция задвижки
Полное перекрытие потока или его открытие.
Используется в системах, где необходимо периодически
включать и выключать подачу среды, а также
обеспечивать герметичность.

9.

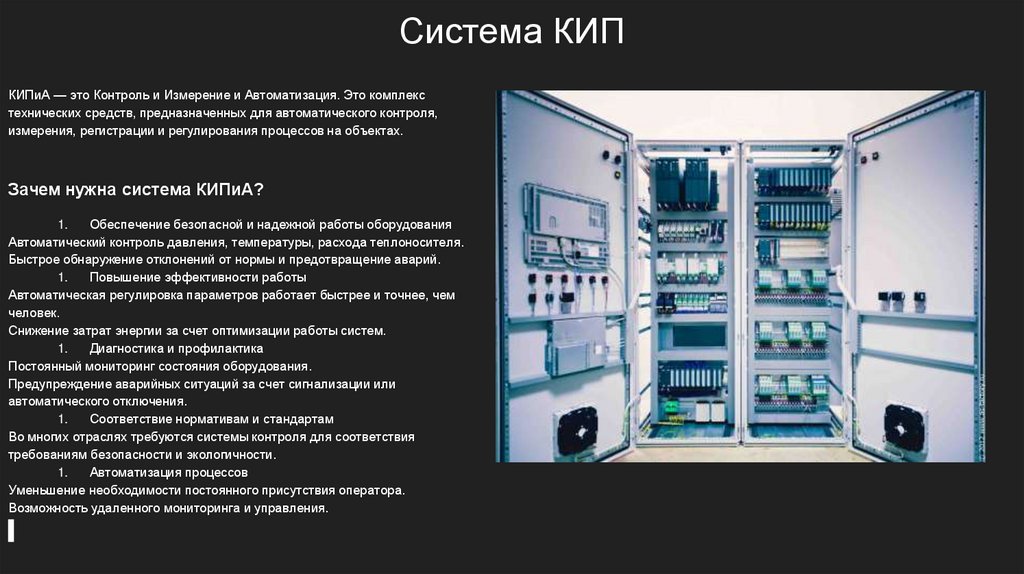

Система КИП
КИПиА — это Контроль и Измерение и Автоматизация. Это комплекс
технических средств, предназначенных для автоматического контроля,
измерения, регистрации и регулирования процессов на объектах.
Зачем нужна система КИПиА?
1.
Обеспечение безопасной и надежной работы оборудования
Автоматический контроль давления, температуры, расхода теплоносителя.
Быстрое обнаружение отклонений от нормы и предотвращение аварий.
1.
Повышение эффективности работы
Автоматическая регулировка параметров работает быстрее и точнее, чем
человек.
Снижение затрат энергии за счет оптимизации работы систем.
1.
Диагностика и профилактика
Постоянный мониторинг состояния оборудования.
Предупреждение аварийных ситуаций за счет сигнализации или
автоматического отключения.
1.
Соответствие нормативам и стандартам
Во многих отраслях требуются системы контроля для соответствия
требованиям безопасности и экологичности.
1.
Автоматизация процессов
Уменьшение необходимости постоянного присутствия оператора.
Возможность удаленного мониторинга и управления.

10.

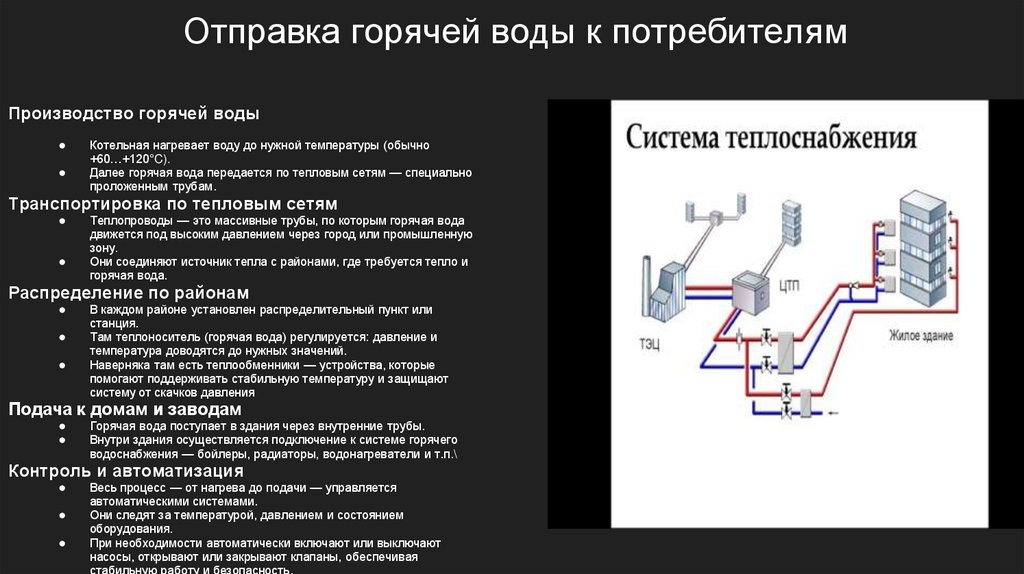

Отправка горячей воды к потребителям
Производство горячей воды
Котельная нагревает воду до нужной температуры (обычно
+60…+120°C).
Далее горячая вода передается по тепловым сетям — специально
проложенным трубам.
Транспортировка по тепловым сетям
Теплопроводы — это массивные трубы, по которым горячая вода
движется под высоким давлением через город или промышленную
зону.
Они соединяют источник тепла с районами, где требуется тепло и
горячая вода.
Распределение по районам
В каждом районе установлен распределительный пункт или
станция.
Там теплоноситель (горячая вода) регулируется: давление и
температура доводятся до нужных значений.
Наверняка там есть теплообменники — устройства, которые
помогают поддерживать стабильную температуру и защищают
систему от скачков давления
Подача к домам и заводам
Горячая вода поступает в здания через внутренние трубы.
Внутри здания осуществляется подключение к системе горячего
водоснабжения — бойлеры, радиаторы, водонагреватели и т.п.\
Контроль и автоматизация
Весь процесс — от нагрева до подачи — управляется
автоматическими системами.
Они следят за температурой, давлением и состоянием
оборудования.
При необходимости автоматически включают или выключают
насосы, открывают или закрывают клапаны, обеспечивая
стабильную работу и безопасность.
