Лекция 2

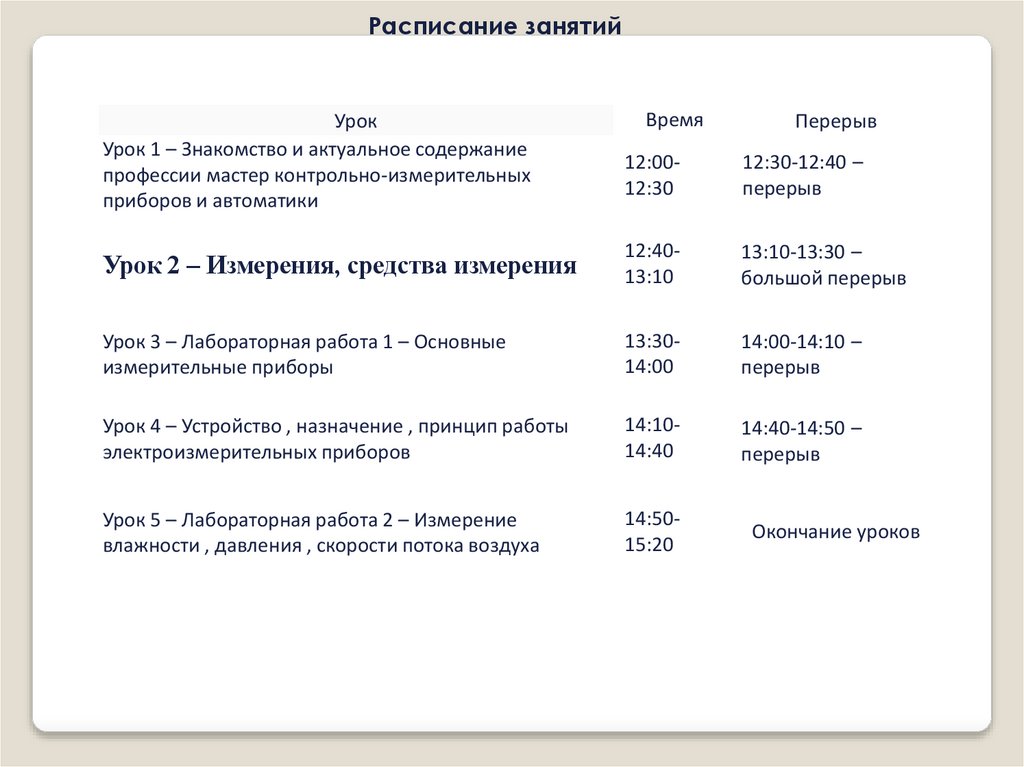

Расписание занятий
Урок
Урок 1 – Знакомство и актуальное содержание
профессии мастер контрольно-измерительных
приборов и автоматики
Время
Перерыв
12:0012:30
12:30-12:40 –
перерыв
Урок 2 – Измерения, средства измерения
12:4013:10
13:10-13:30 –
большой перерыв
Урок 3 – Лабораторная работа 1 – Основные
измерительные приборы
13:3014:00
14:00-14:10 –
перерыв
Урок 4 – Устройство , назначение , принцип работы
электроизмерительных приборов
14:1014:40
14:40-14:50 –
перерыв
Урок 5 – Лабораторная работа 2 – Измерение
влажности , давления , скорости потока воздуха
14:5015:20
Окончание уроков

3.

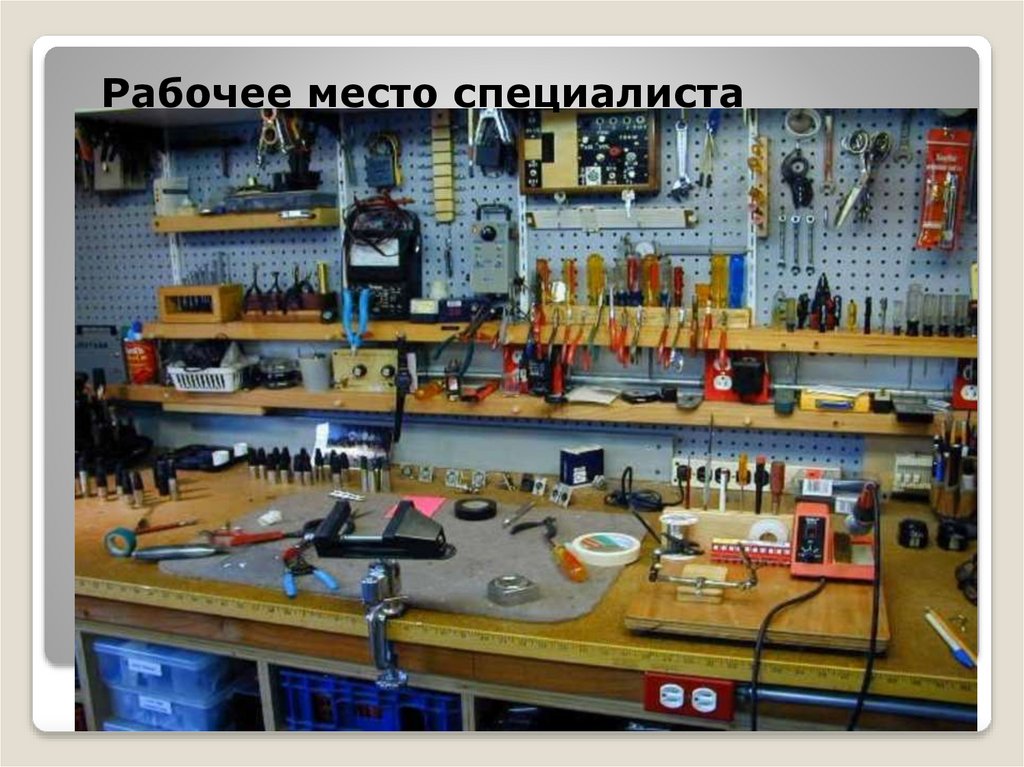

Рабочее место специалиста

4.

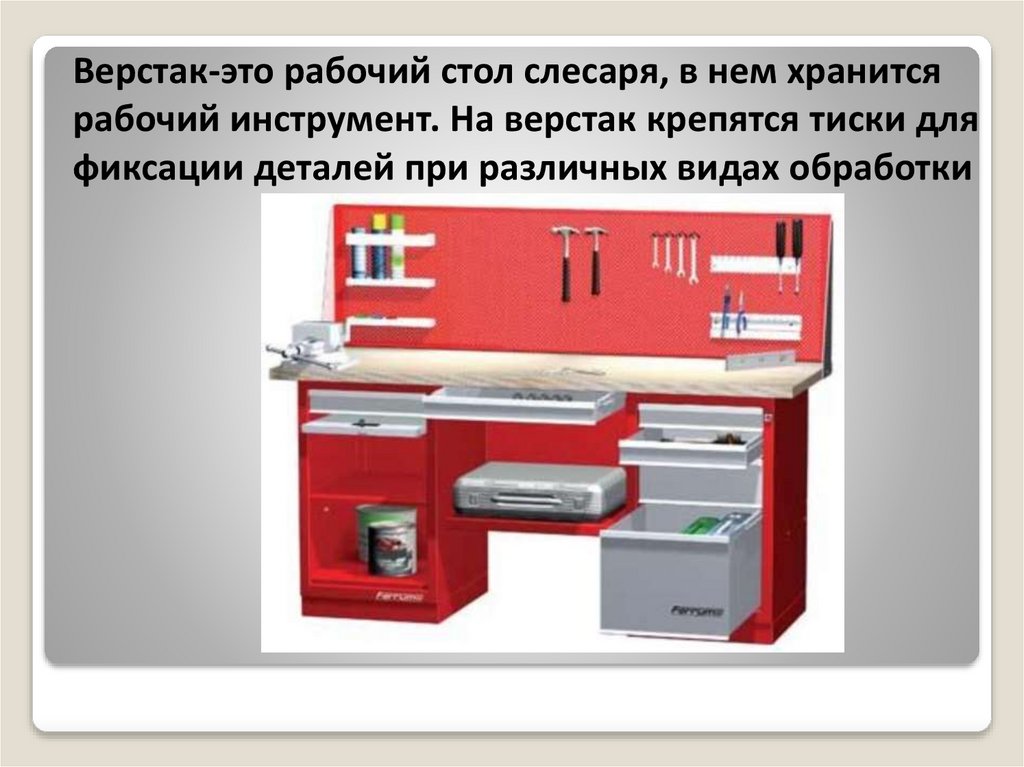

Верстак-это рабочий стол слесаря, в нем хранится
рабочий инструмент. На верстак крепятся тиски для
фиксации деталей при различных видах обработки

5.

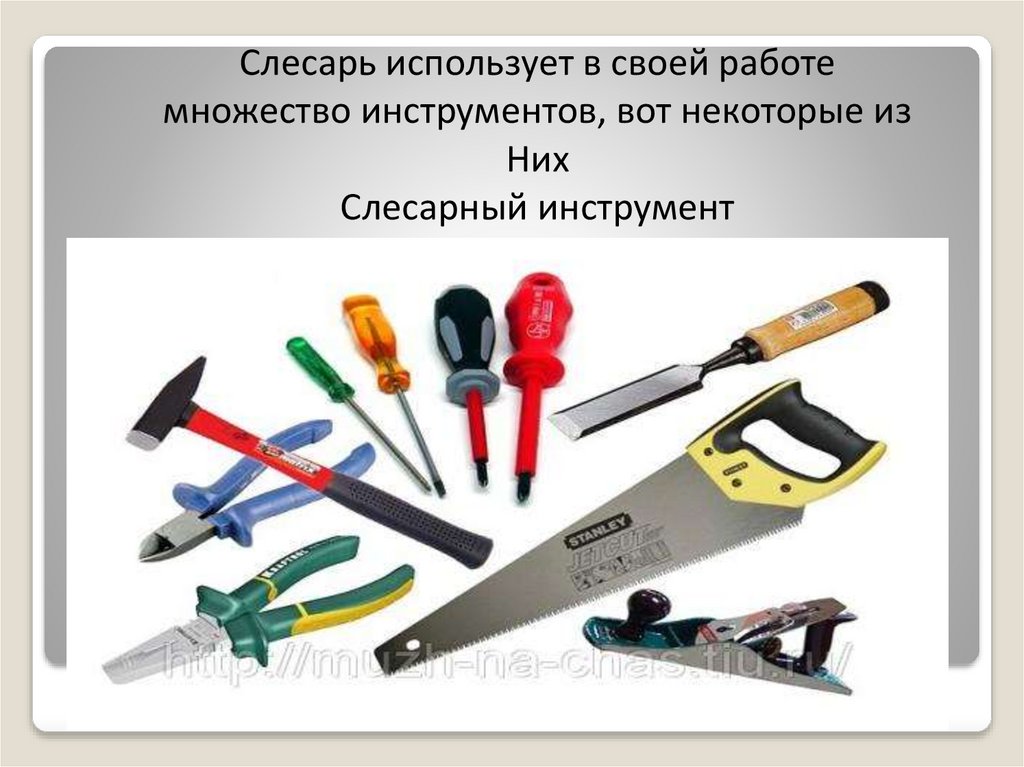

Слесарь использует в своей работе
множество инструментов, вот некоторые из
Них
Слесарный инструмент

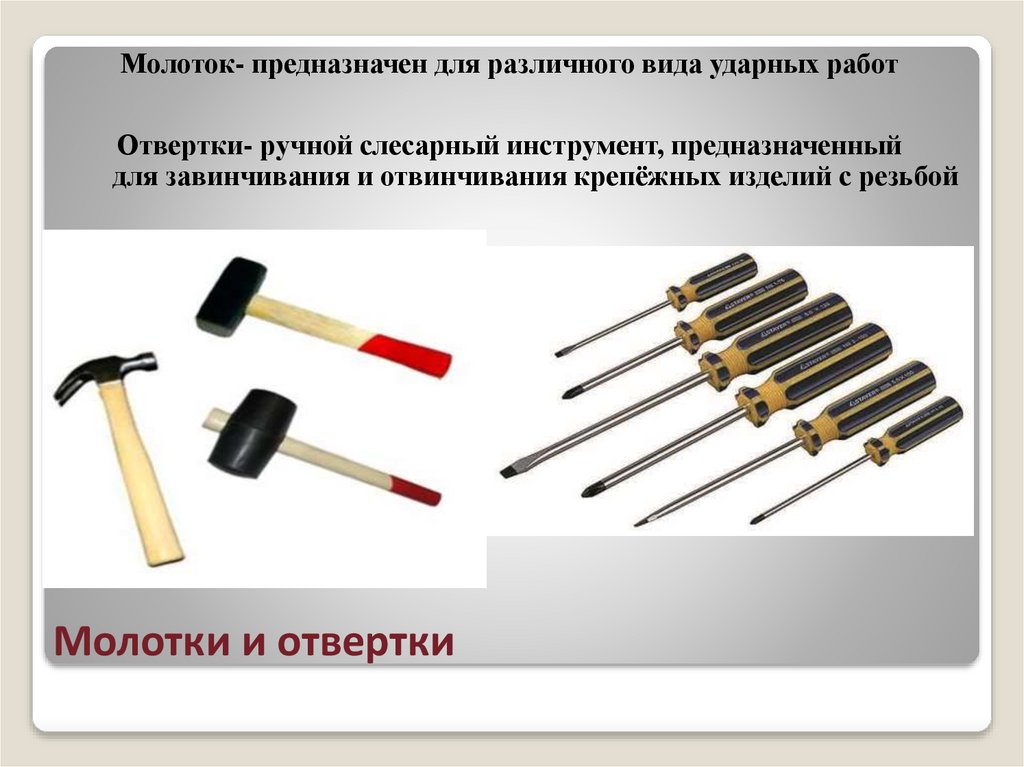

6. Молотки и отвертки

Молоток- предназначен для различного вида ударных работ
Отвертки- ручной слесарный инструмент, предназначенный
для завинчивания и отвинчивания крепёжных изделий с резьбой
Молотки и отвертки

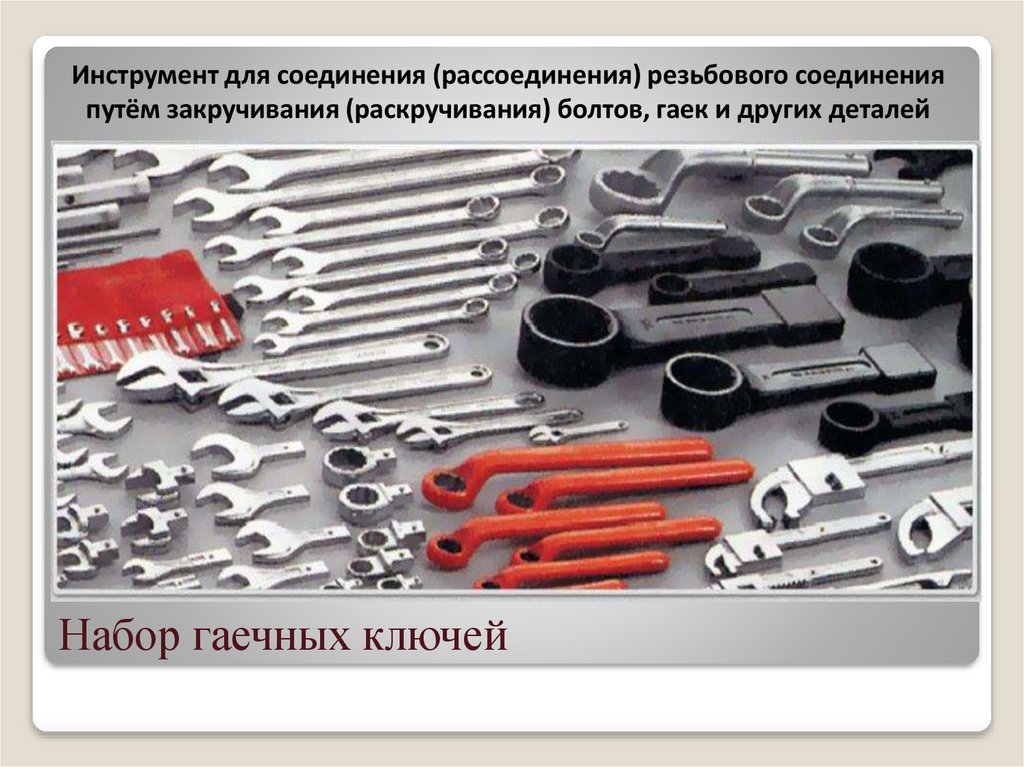

7. Набор гаечных ключей

Инструмент для соединения (рассоединения) резьбового соединения
путём закручивания (раскручивания) болтов, гаек и других деталей
Набор гаечных ключей

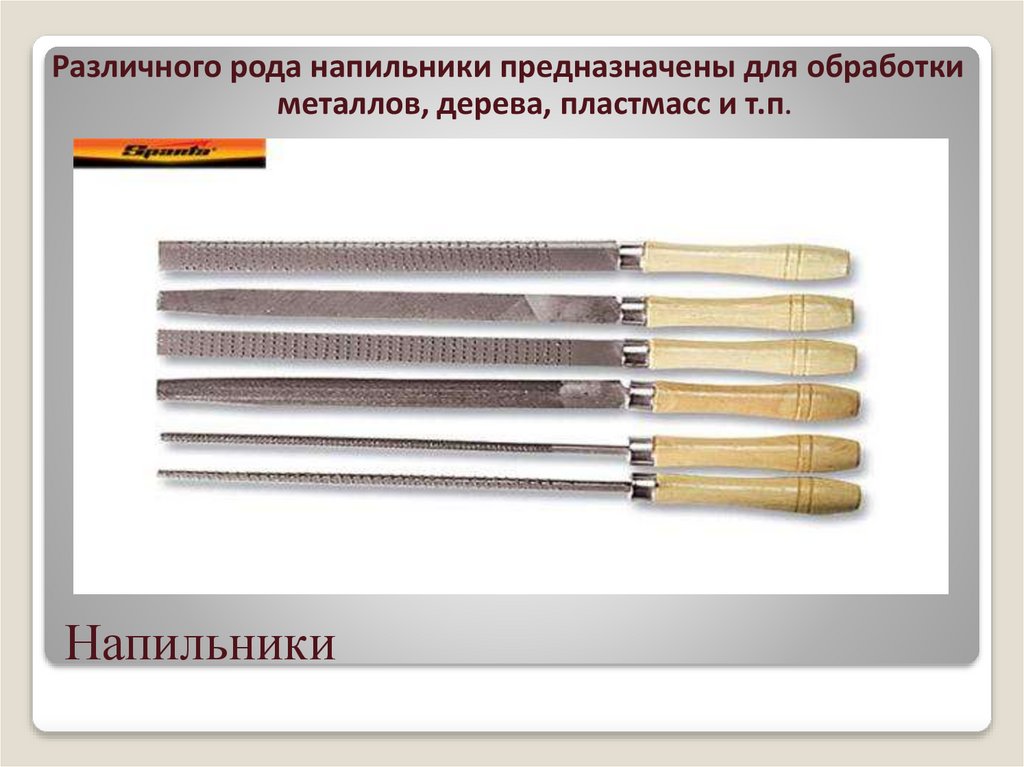

8. Напильники

Различного рода напильники предназначены для обработки
металлов, дерева, пластмасс и т.п.
Напильники

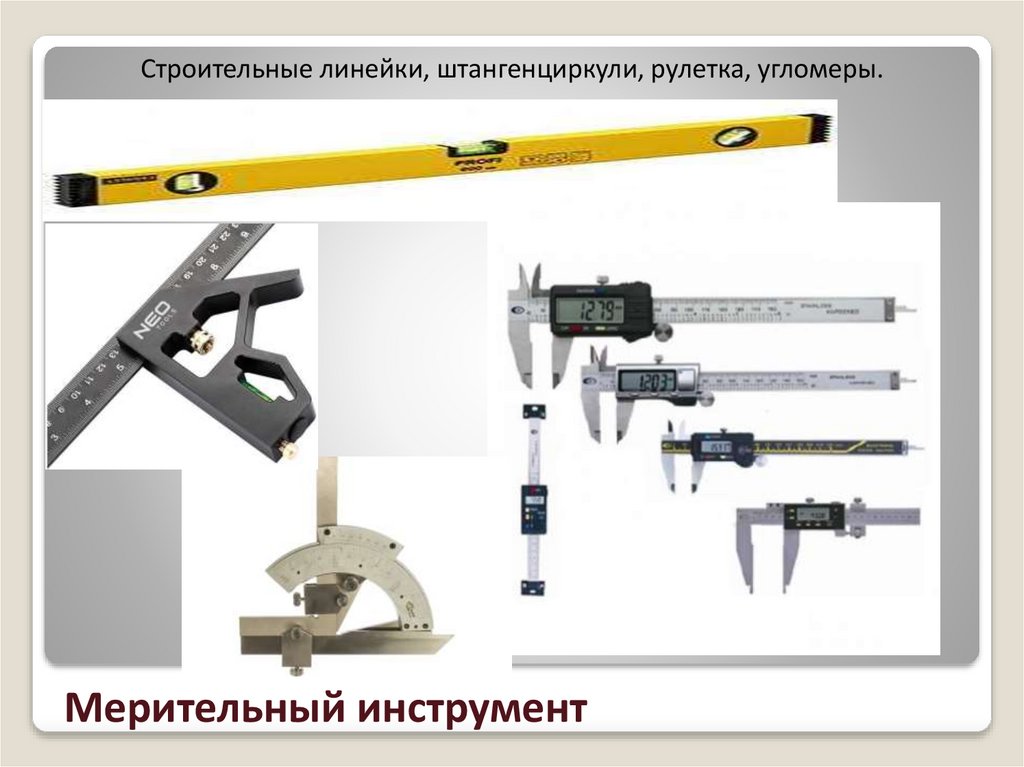

9. Мерительный инструмент

Строительные линейки, штангенциркули, рулетка, угломеры.
Мерительный инструмент

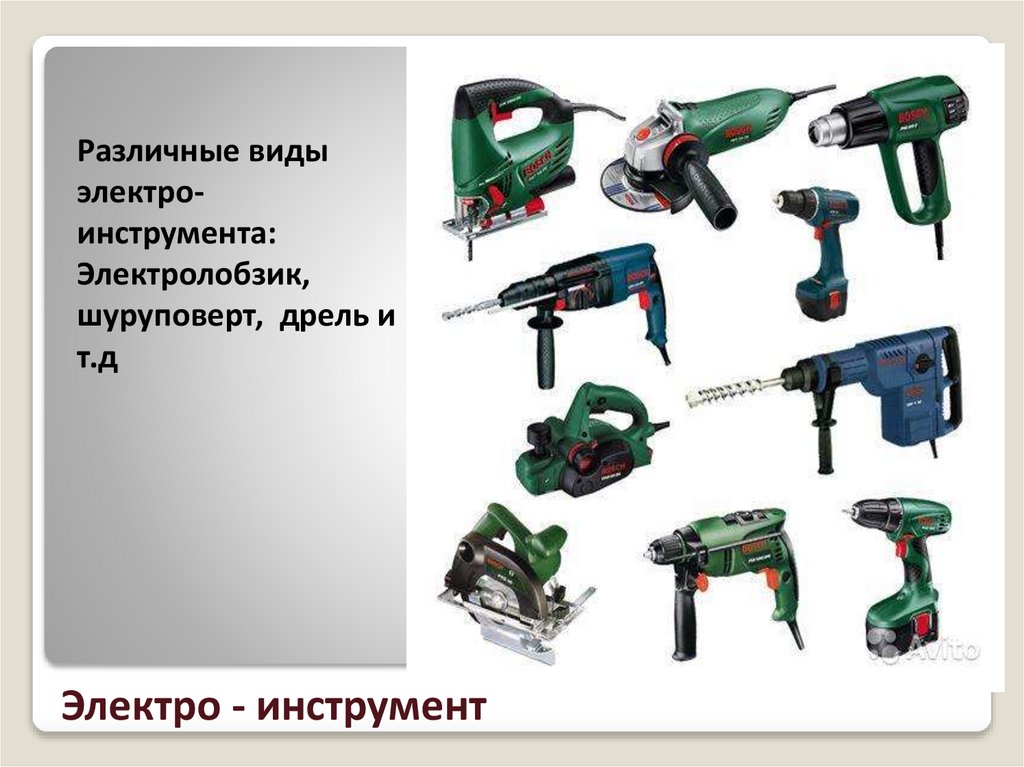

10. Электро - инструмент

Различные виды
электроинструмента:
Электролобзик,
шуруповерт, дрель и
т.д
Электро - инструмент

11.

Средства защиты
Перечень спецодежды, спецобуви и других средств
индивидуальной защиты, выдаваемый слесарю по КИПиА
в соответствии с установленными нормами:
- каска
-очки
-костюм х/б
-перчатки х/б

12.

-диэлектрические перчатки
-ботинки кожаные
-белье нательное
-на наружных работах зимой дополнительно
куртка на утеплённой прокладке

13.

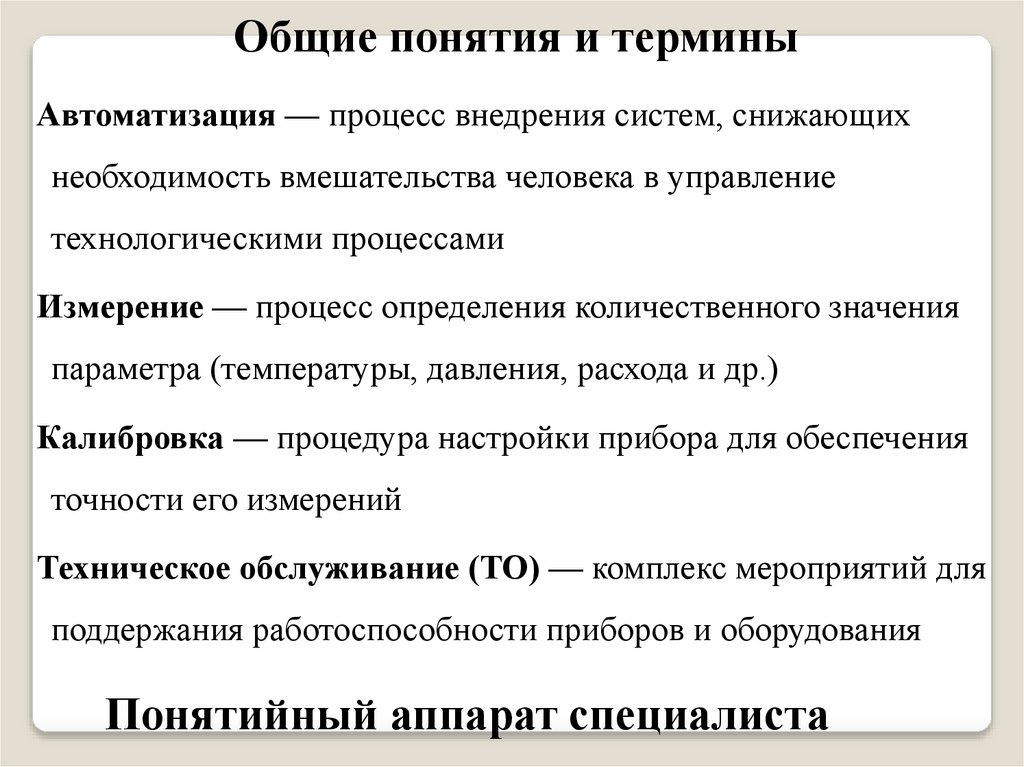

Общие понятия и термины
Автоматизация — процесс внедрения систем, снижающих
необходимость вмешательства человека в управление
технологическими процессами
Измерение — процесс определения количественного значения
параметра (температуры, давления, расхода и др.)
Калибровка — процедура настройки прибора для обеспечения
точности его измерений
Техническое обслуживание (ТО) — комплекс мероприятий для
поддержания работоспособности приборов и оборудования
Понятийный аппарат специалиста
Понятийный аппарат специалиста

14.

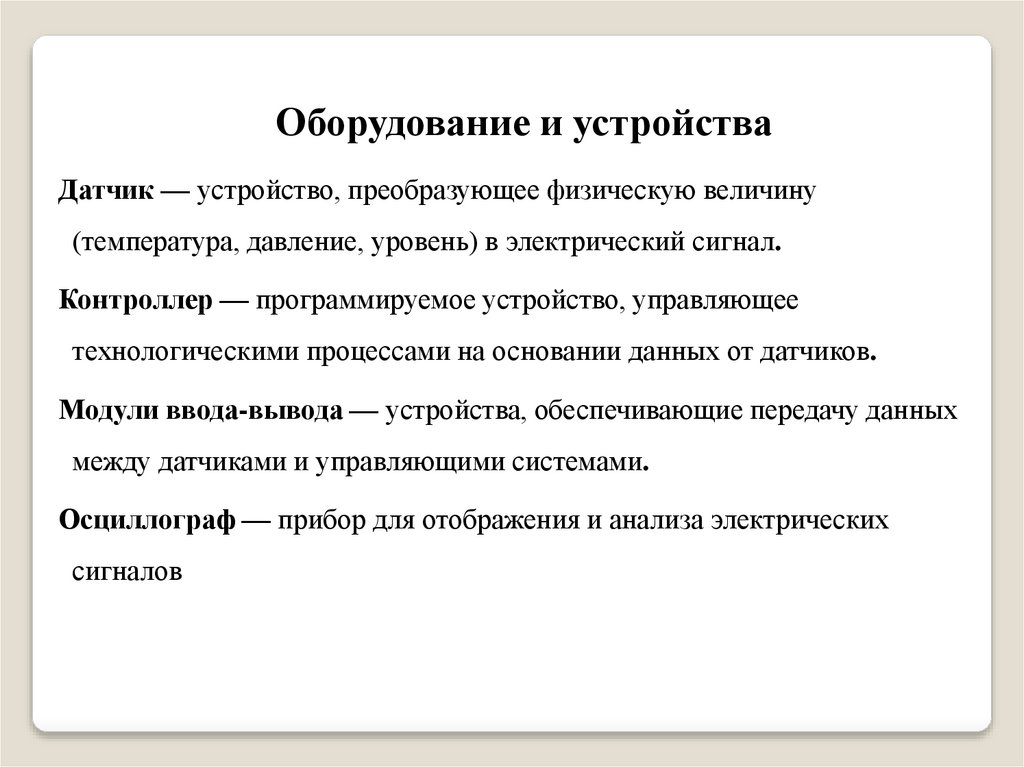

Оборудование и устройства
Датчик — устройство, преобразующее физическую величину
(температура, давление, уровень) в электрический сигнал.
Контроллер — программируемое устройство, управляющее
технологическими процессами на основании данных от датчиков.
Модули ввода-вывода — устройства, обеспечивающие передачу данных
между датчиками и управляющими системами.
Осциллограф — прибор для отображения и анализа электрических
сигналов

15.

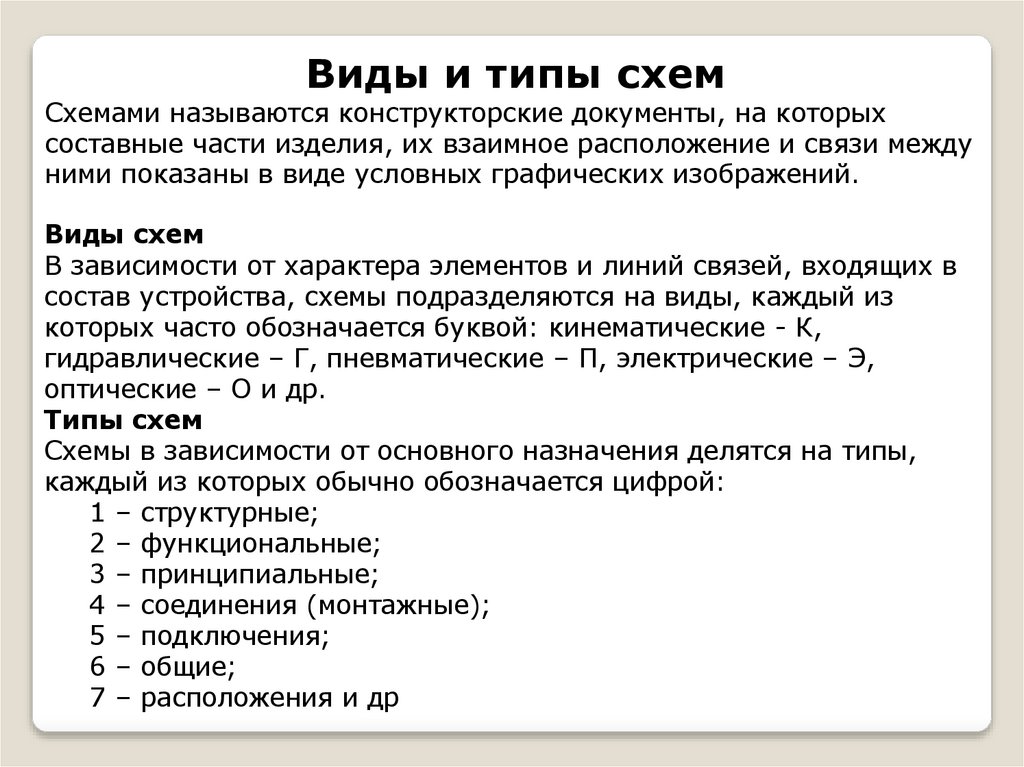

Виды и типы схем
Схемами называются конструкторские документы, на которых
составные части изделия, их взаимное расположение и связи между
ними показаны в виде условных графических изображений.
Виды схем
В зависимости от характера элементов и линий связей, входящих в
состав устройства, схемы подразделяются на виды, каждый из
которых часто обозначается буквой: кинематические - К,
гидравлические – Г, пневматические – П, электрические – Э,
оптические – О и др.
Типы схем
Схемы в зависимости от основного назначения делятся на типы,
каждый из которых обычно обозначается цифрой:
1 – структурные;
2 – функциональные;
3 – принципиальные;
4 – соединения (монтажные);
5 – подключения;
6 – общие;
7 – расположения и др
