ДУ_ОЧ_рамка и геометрическое построение

1. Основы черчения

Практическая работа № 1 и 2.
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

2. Основы черчения

Оформление чертежей.

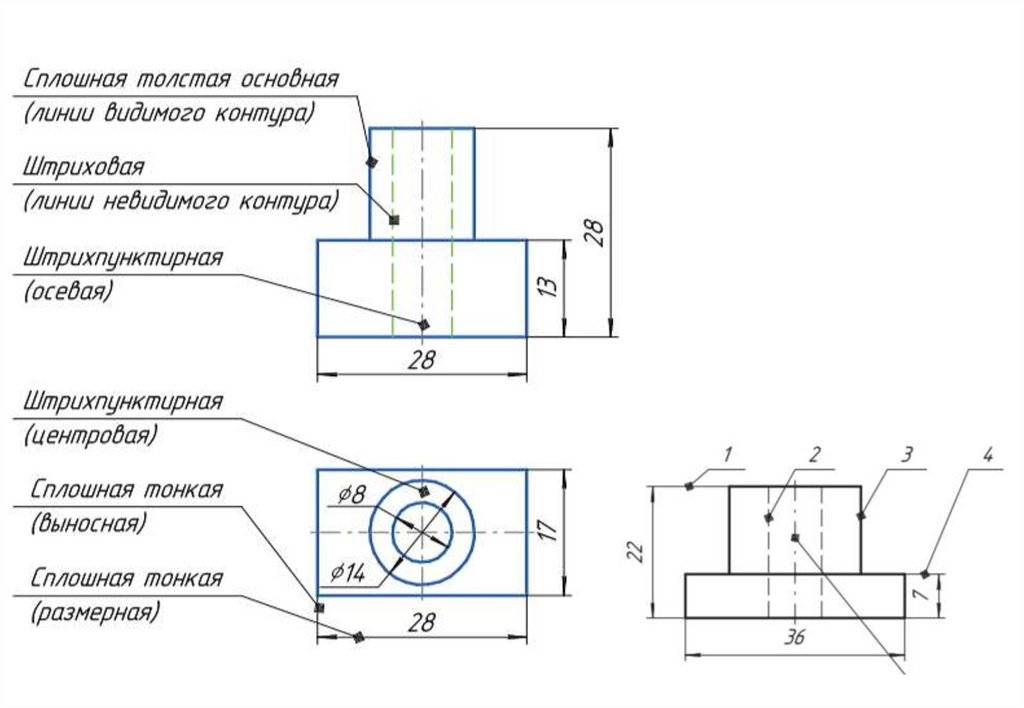

Линия чертежа

3.

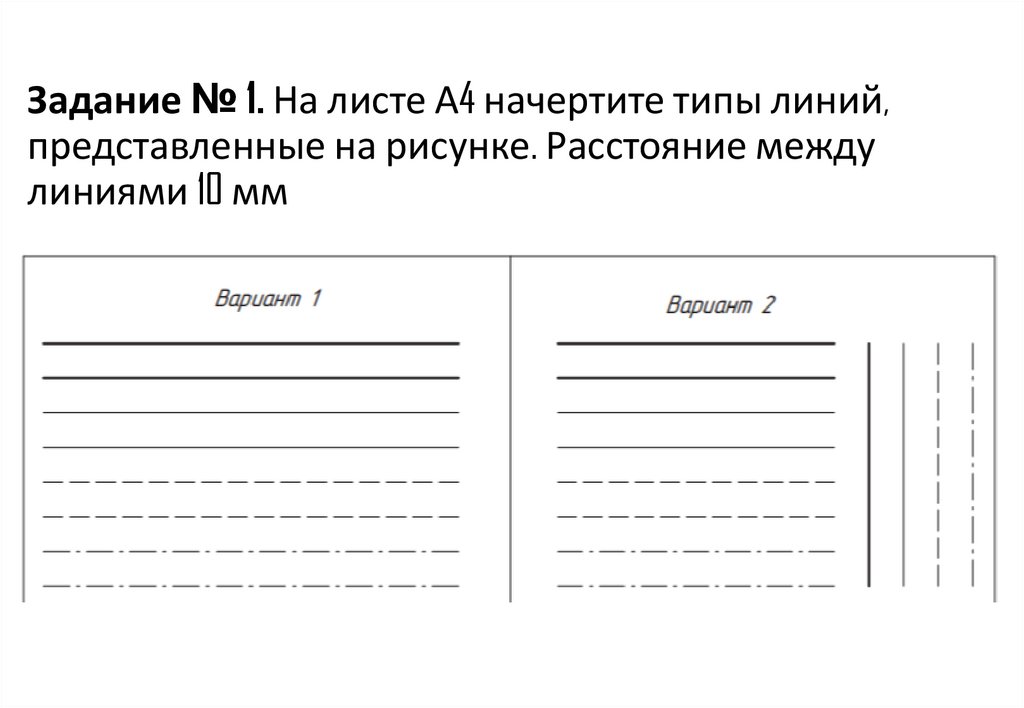

4. Задание № 1. На листе А4 начертите типы линий, представленные на рисунке. Расстояние между линиями 10 мм

5. Основы черчения

Оформление чертежей.
Оформление рамки и основной части

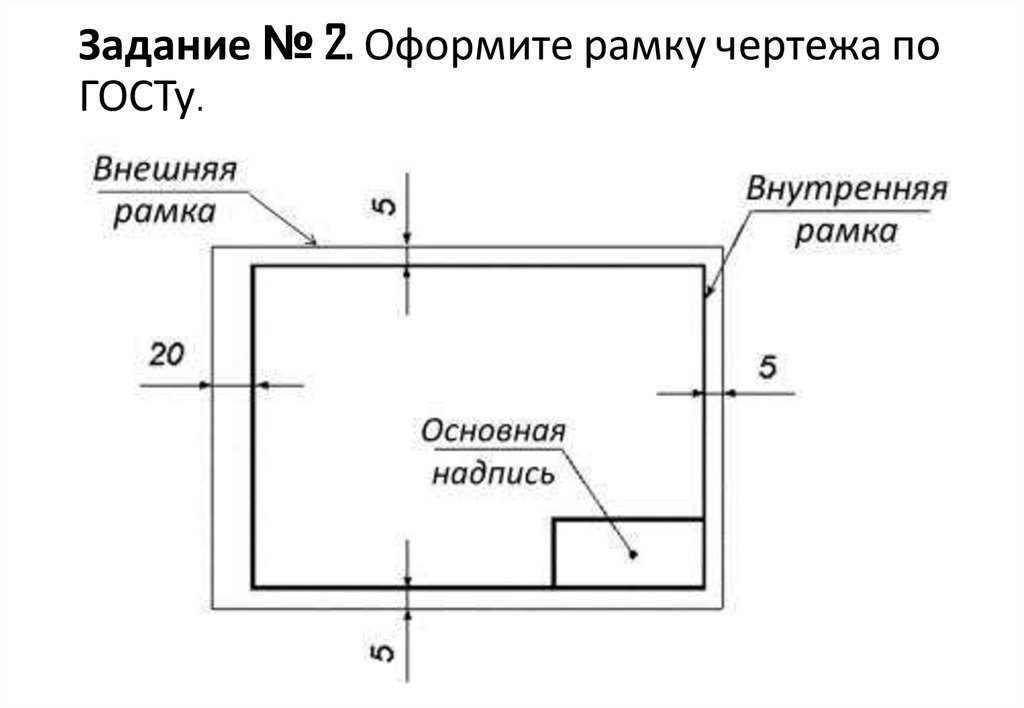

6. Задание № 2. Оформите рамку чертежа по ГОСТу.

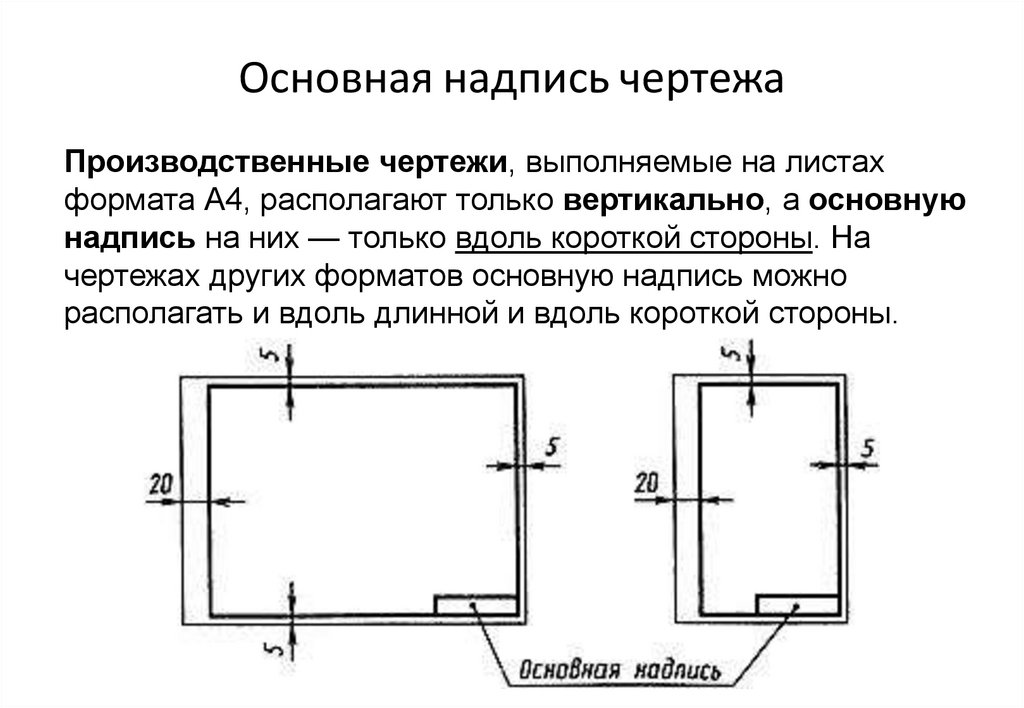

7. Основная надпись чертежа

Производственные чертежи, выполняемые на листах
формата А4, располагают только вертикально, а основную
надпись на них — только вдоль короткой стороны. На
чертежах других форматов основную надпись можно
располагать и вдоль длинной и вдоль короткой стороны.

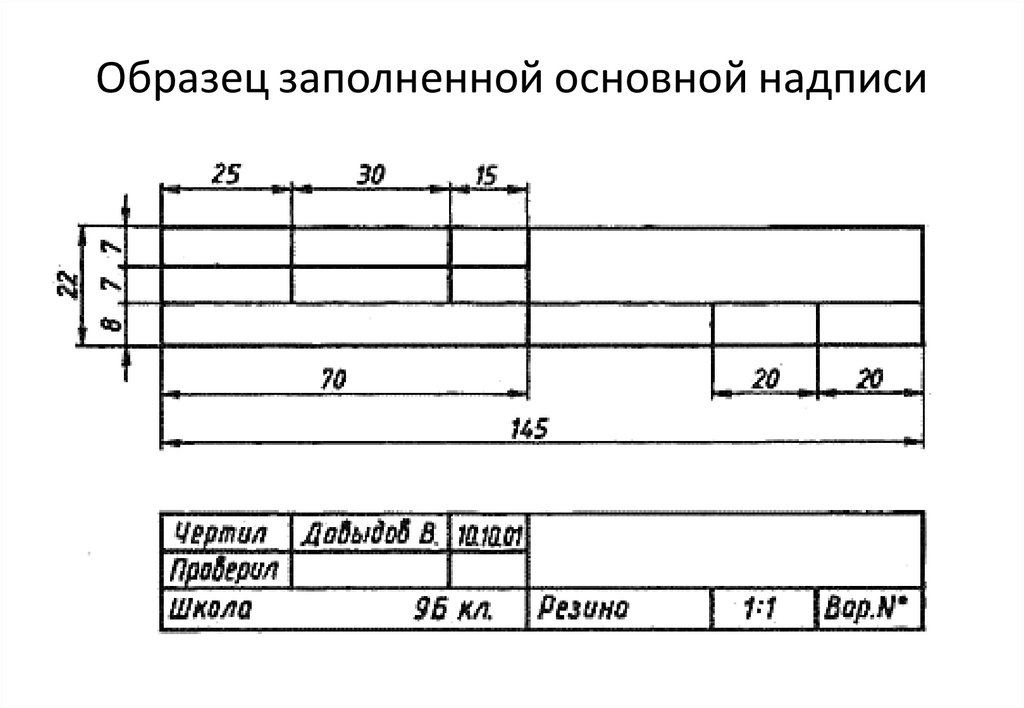

8. Образец заполненной основной надписи

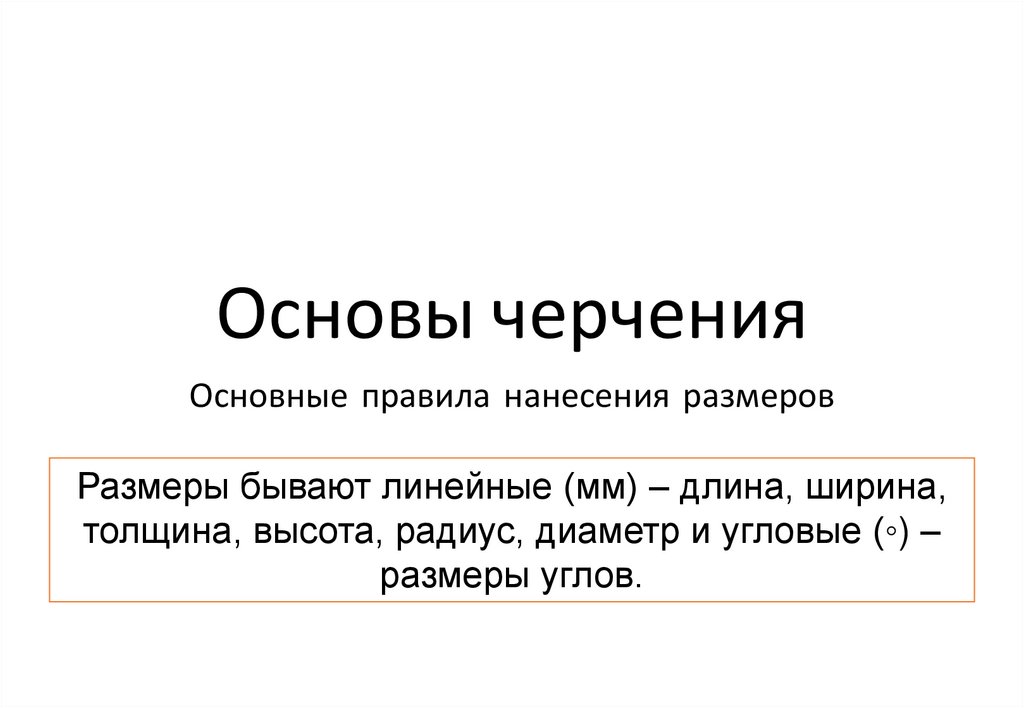

9. Основы черчения

Основные правила нанесения размеров
Размеры бывают линейные (мм) – длина, ширина,
толщина, высота, радиус, диаметр и угловые (◦) –
размеры углов.

10. Процесс нанесения размеров складывается из двух этапов: 1) проведение выносных и размерных линий и 2) написание размерных

чисел.

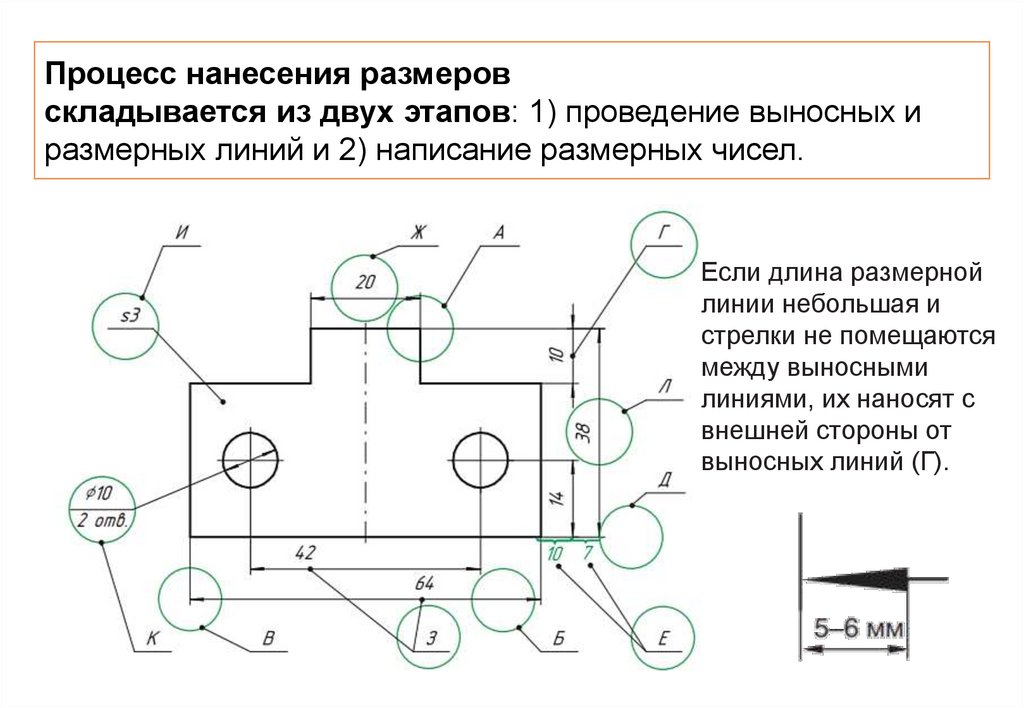

Если длина размерной
линии небольшая и
стрелки не помещаются
между выносными
линиями, их наносят с
внешней стороны от
выносных линий (Г).

11. Процесс нанесения размеров складывается из двух этапов: 1) проведение выносных и размерных линий и 2) написание размерных

чисел.

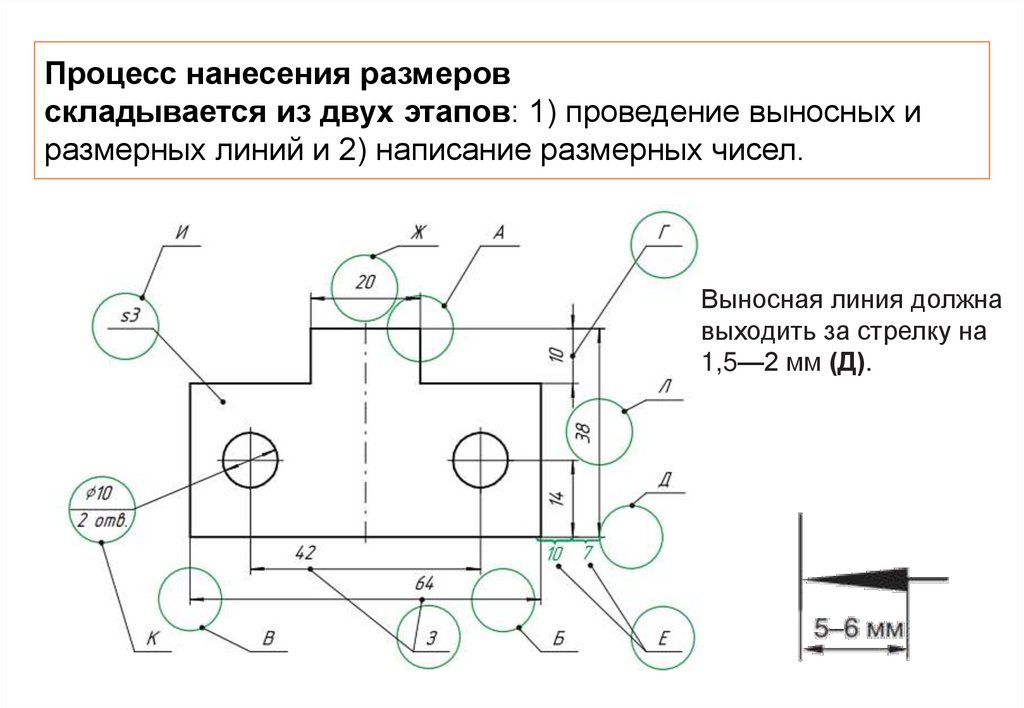

Выносная линия должна
выходить за стрелку на
1,5—2 мм (Д).

12. Процесс нанесения размеров складывается из двух этапов: 1) проведение выносных и размерных линий и 2) написание размерных

чисел.

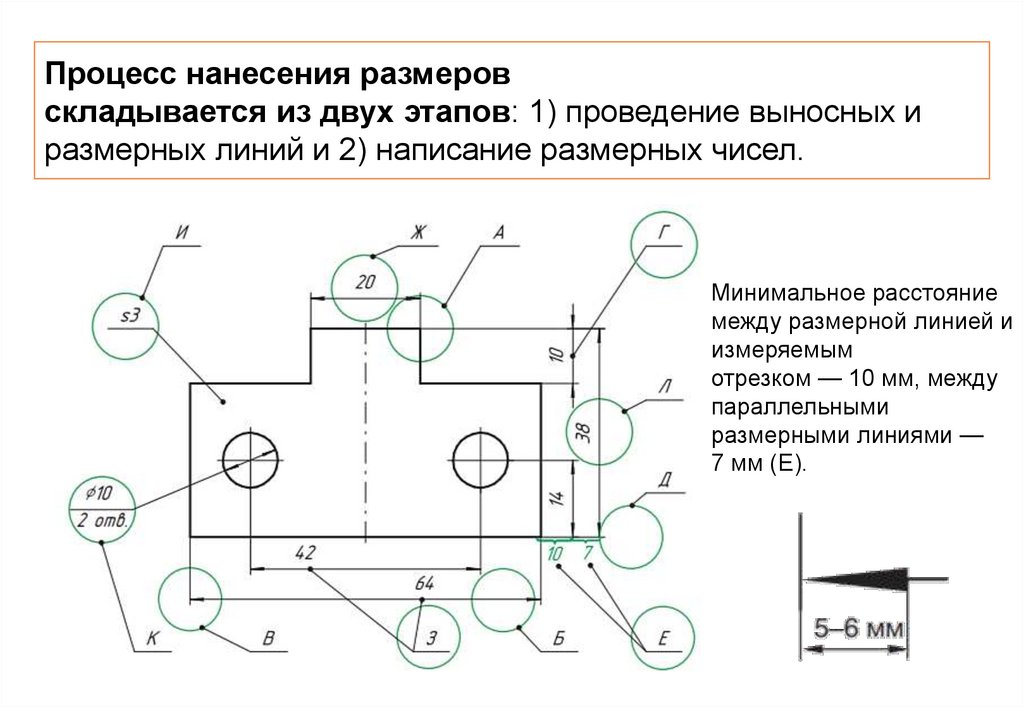

Минимальное расстояние
между размерной линией и
измеряемым
отрезком — 10 мм, между
параллельными
размерными линиями —
7 мм (Е).

13. Процесс нанесения размеров складывается из двух этапов: 1) проведение выносных и размерных линий и 2) написание размерных

чисел.
Размерные числа наносят
над размерной линией
ближе к середине, на
расстоянии 0,5—1 мм от
нее (Ж).

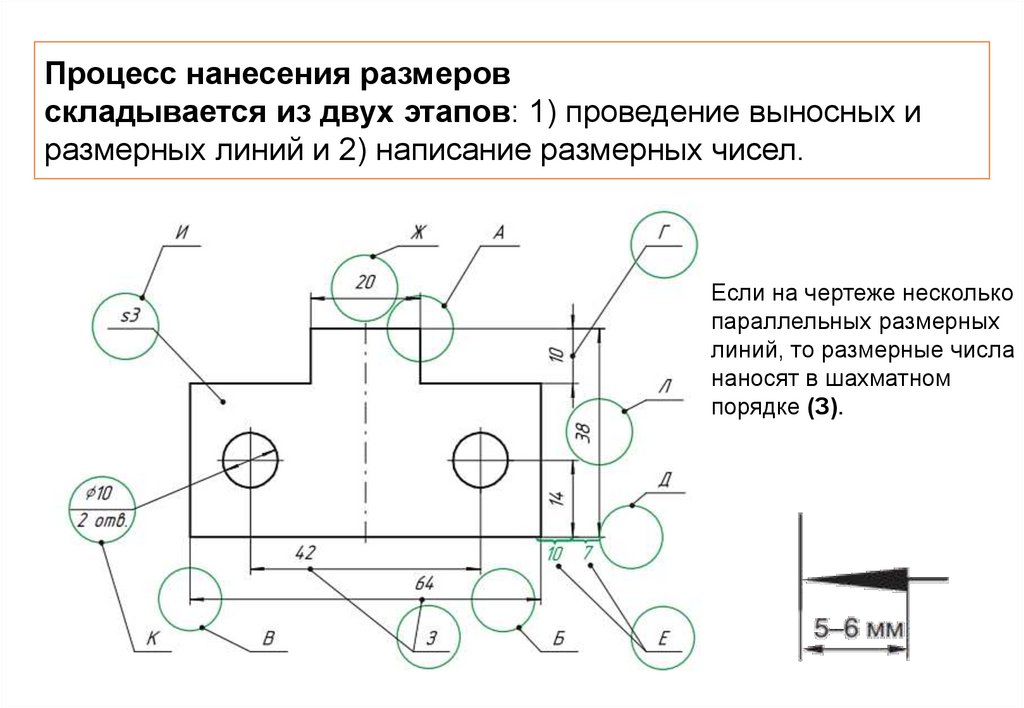

14. Процесс нанесения размеров складывается из двух этапов: 1) проведение выносных и размерных линий и 2) написание размерных

чисел.
Если на чертеже несколько
параллельных размерных
линий, то размерные числа
наносят в шахматном
порядке (З).

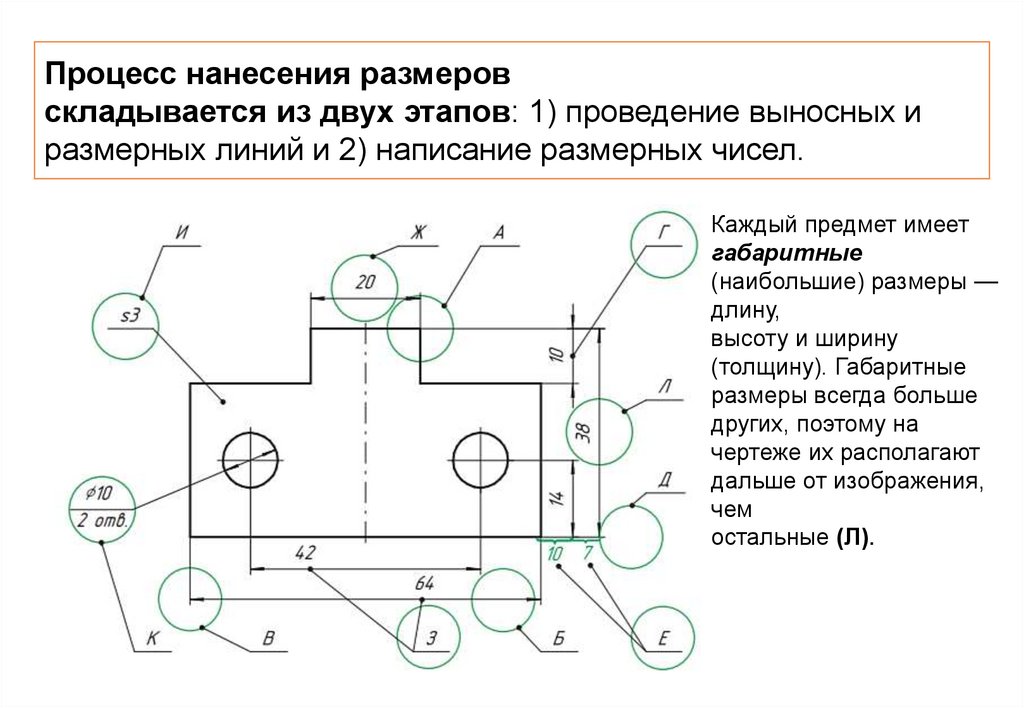

15. Процесс нанесения размеров складывается из двух этапов: 1) проведение выносных и размерных линий и 2) написание размерных

чисел.
Каждый предмет имеет
габаритные
(наибольшие) размеры —
длину,
высоту и ширину
(толщину). Габаритные
размеры всегда больше
других, поэтому на
чертеже их располагают
дальше от изображения,
чем
остальные (Л).

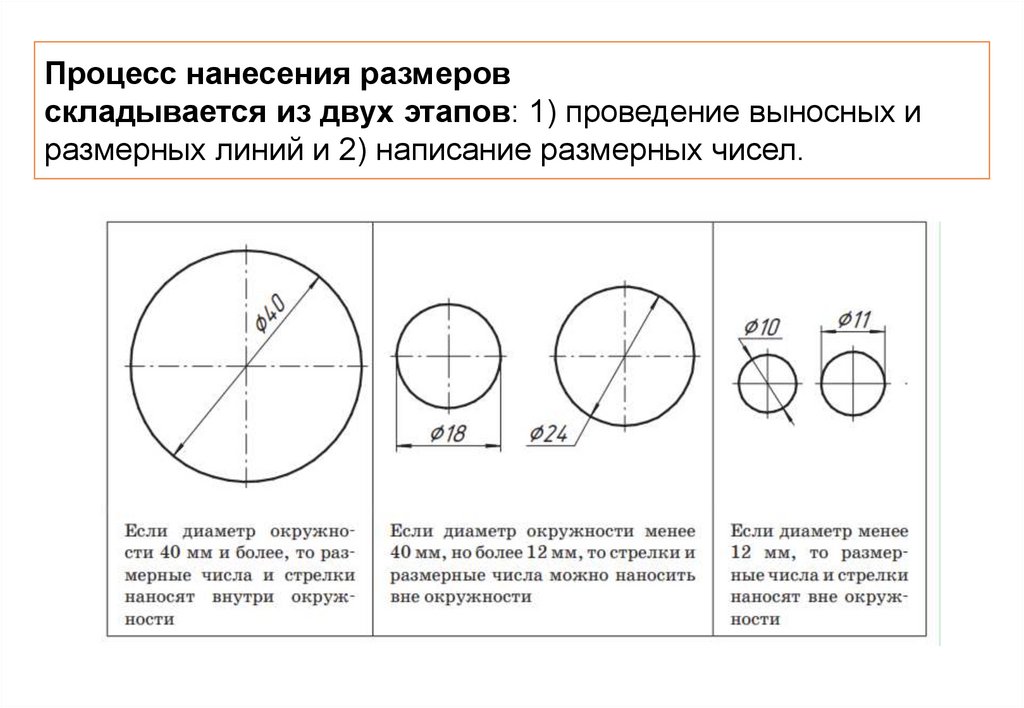

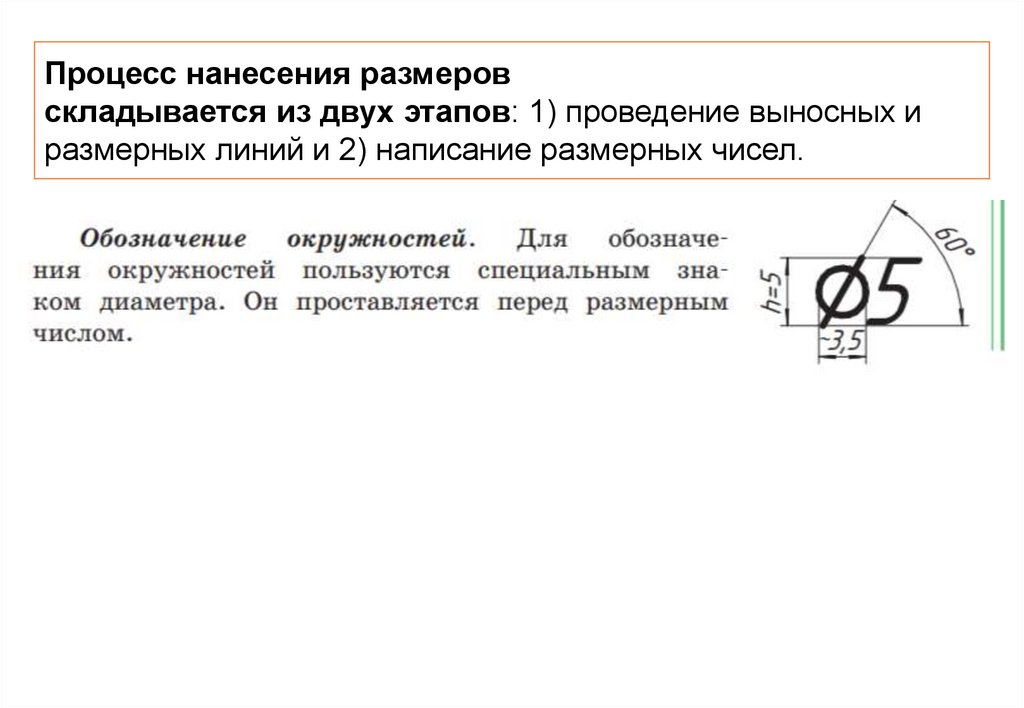

16. Процесс нанесения размеров складывается из двух этапов: 1) проведение выносных и размерных линий и 2) написание размерных

чисел.

17. Процесс нанесения размеров складывается из двух этапов: 1) проведение выносных и размерных линий и 2) написание размерных

чисел.

18. Основы черчения

Геометрические построения

19. Деление отрезка на равные части

20.

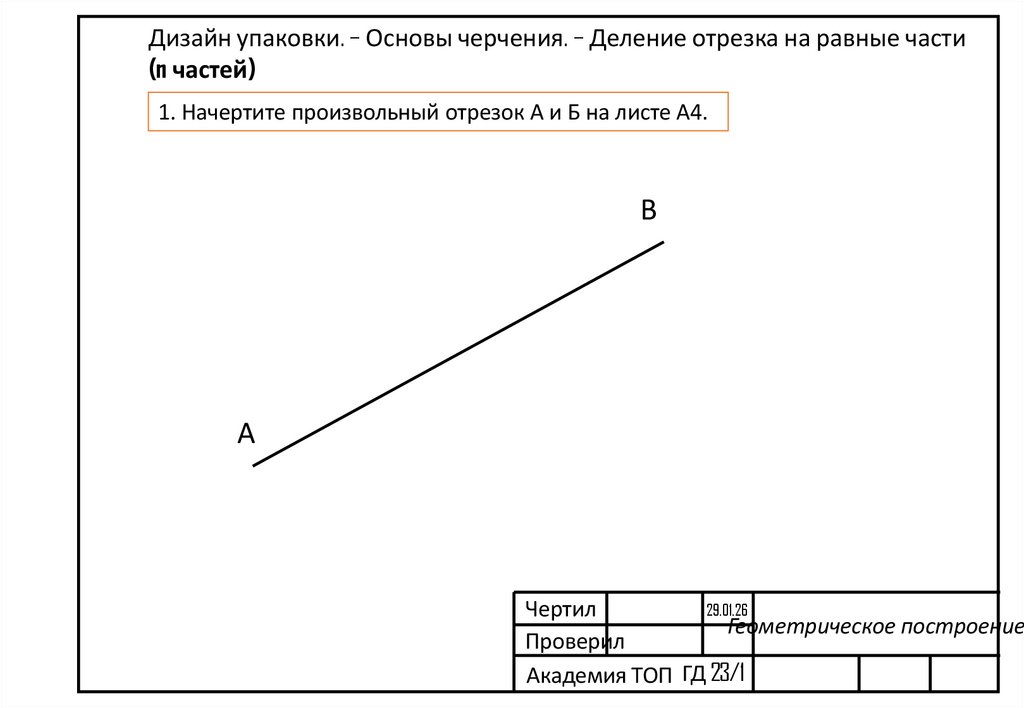

Дизайн упаковки. – Основы черчения. – Деление отрезка на равные части
(n частей)
1. Начертите произвольный отрезок А и Б на листе А4.
B
А
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

21.

Дизайн упаковки. – Основы черчения. – Деление отрезка на равные части
(n частей)

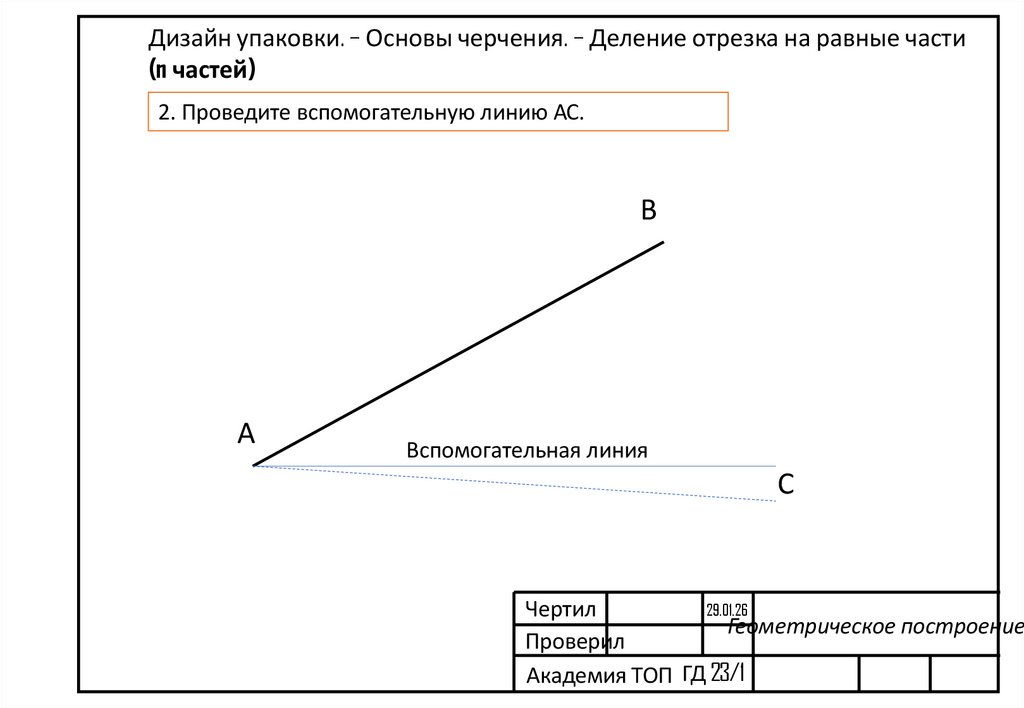

2. Проведите вспомогательную линию АС.
B
А
Вспомогательная линия
С
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

22.

Дизайн упаковки. – Основы черчения. – Деление отрезка на равные части
(n частей)

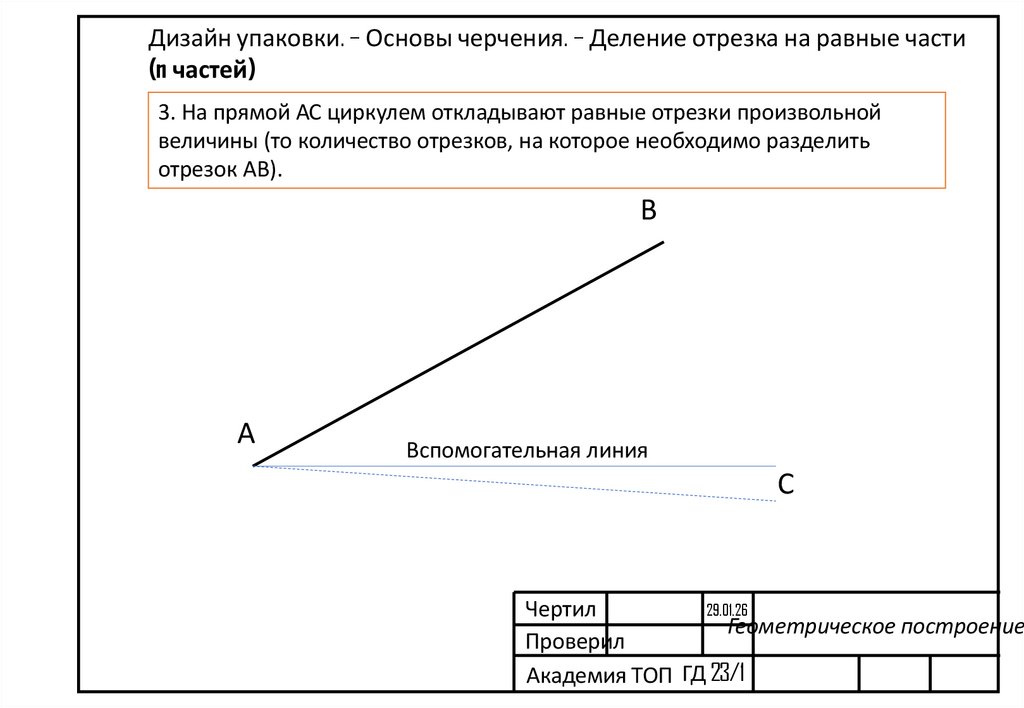

3. На прямой АС циркулем откладывают равные отрезки произвольной
величины (то количество отрезков, на которое необходимо разделить
отрезок АВ).
B
А
Вспомогательная линия
С
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

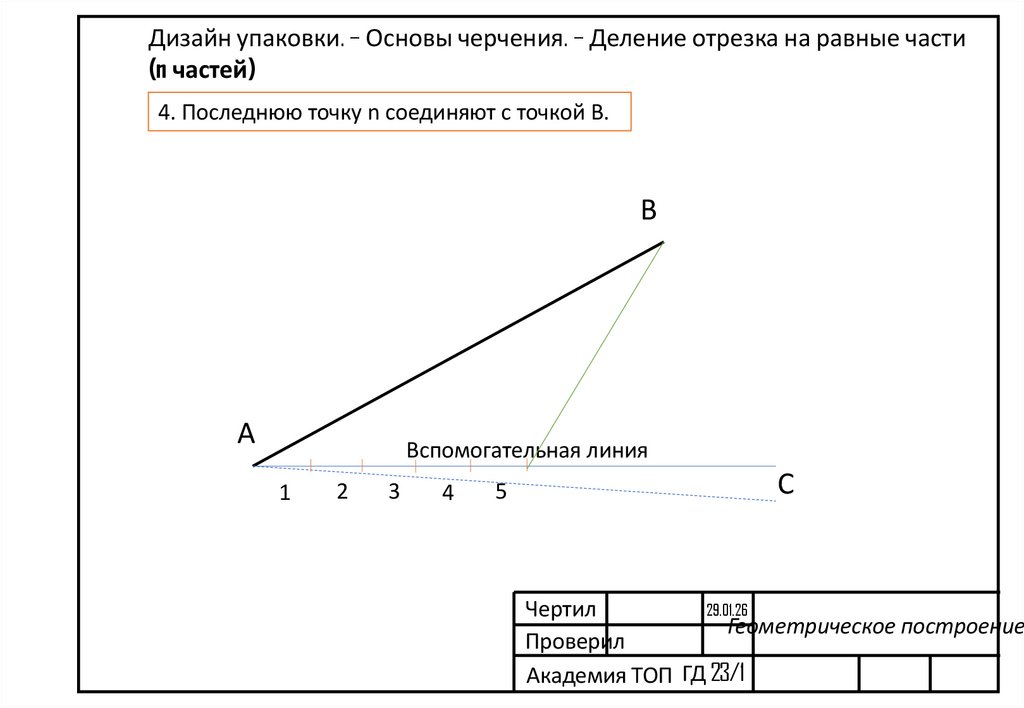

23.

Дизайн упаковки. – Основы черчения. – Деление отрезка на равные части
(n частей)
4. Последнюю точку n соединяют с точкой В.
B
А
Вспомогательная линия
1
2
3
4
5
С
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

24.

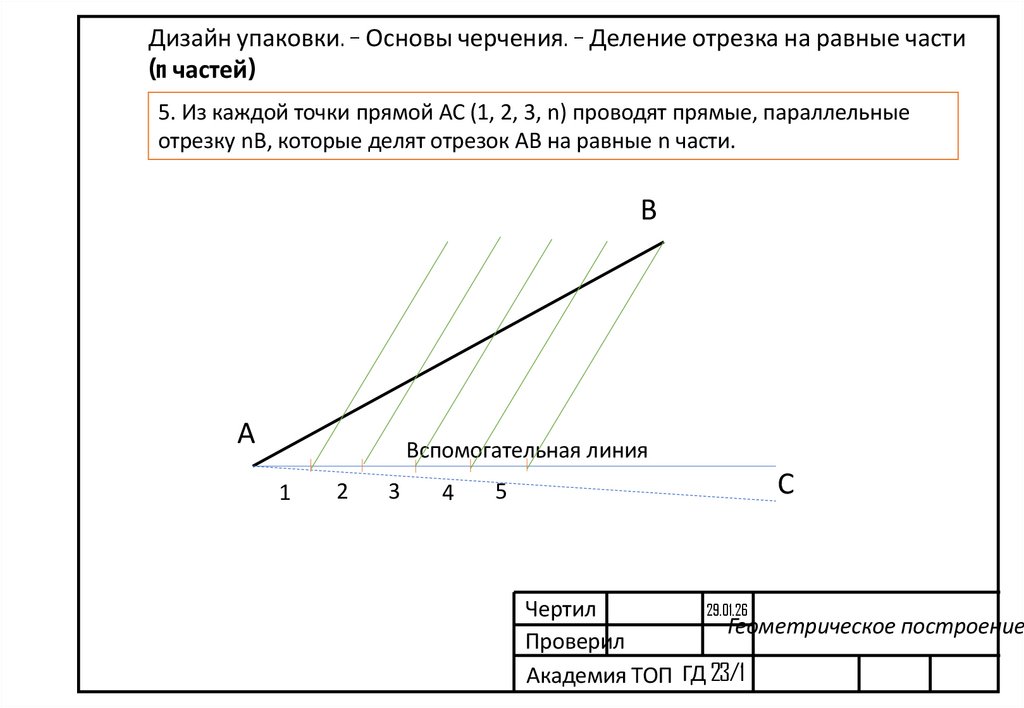

Дизайн упаковки. – Основы черчения. – Деление отрезка на равные части
(n частей)
5. Из каждой точки прямой АС (1, 2, 3, n) проводят прямые, параллельные
отрезку nВ, которые делят отрезок АВ на равные n части.
B
А
Вспомогательная линия
1
2
3
4
5
С
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

25. Задание № 3. Разделите отрезок на равные части

3, 4, 6, 7 частей

26. Деление окружности на равные части

27.

Дизайн упаковки. – Основы черчения. – Деление окружности на равные
части (n частей)

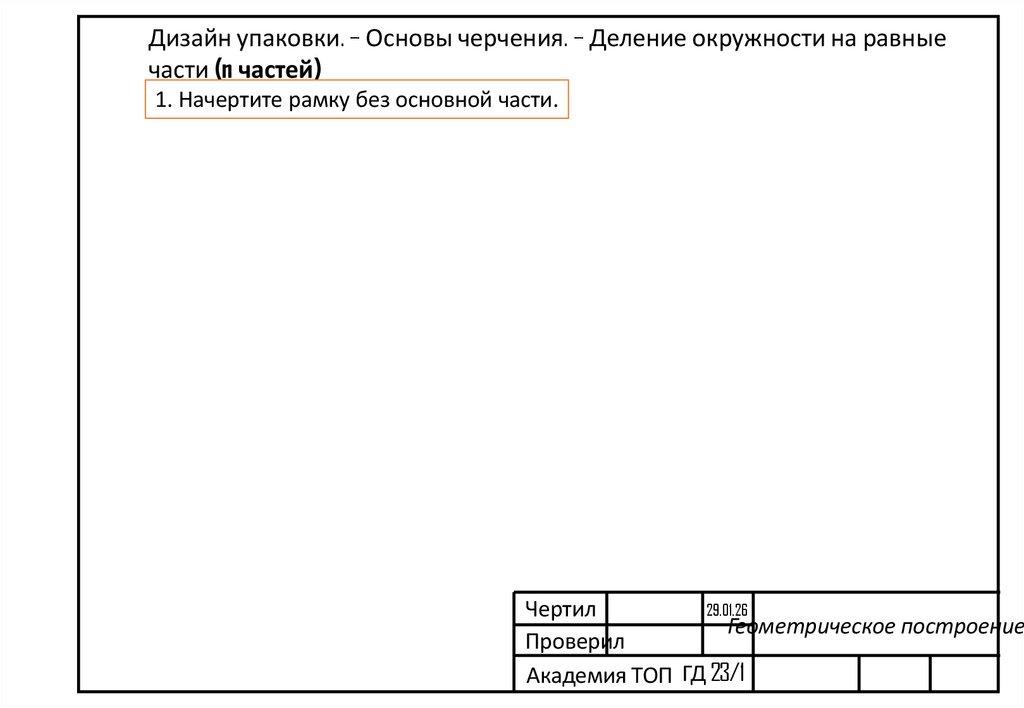

1. Начертите рамку без основной части.
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

28.

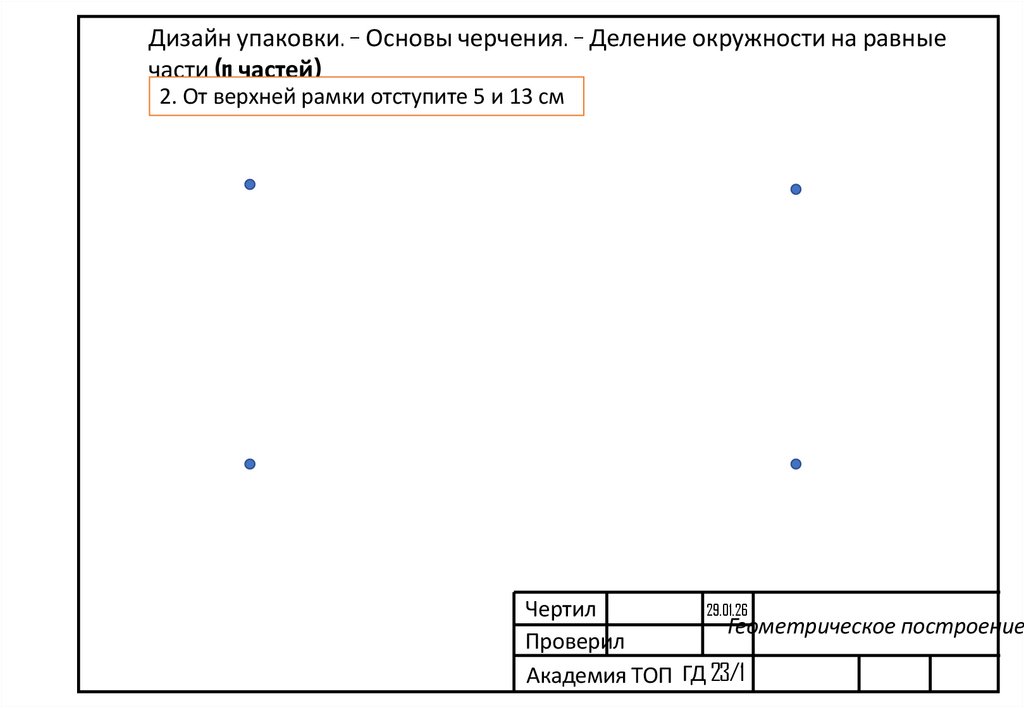

Дизайн упаковки. – Основы черчения. – Деление окружности на равные
части (n частей)
2. От верхней рамки отступите 5 и 13 см
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

29.

Дизайн упаковки. – Основы черчения. – Деление окружности на равные
части (n частей)

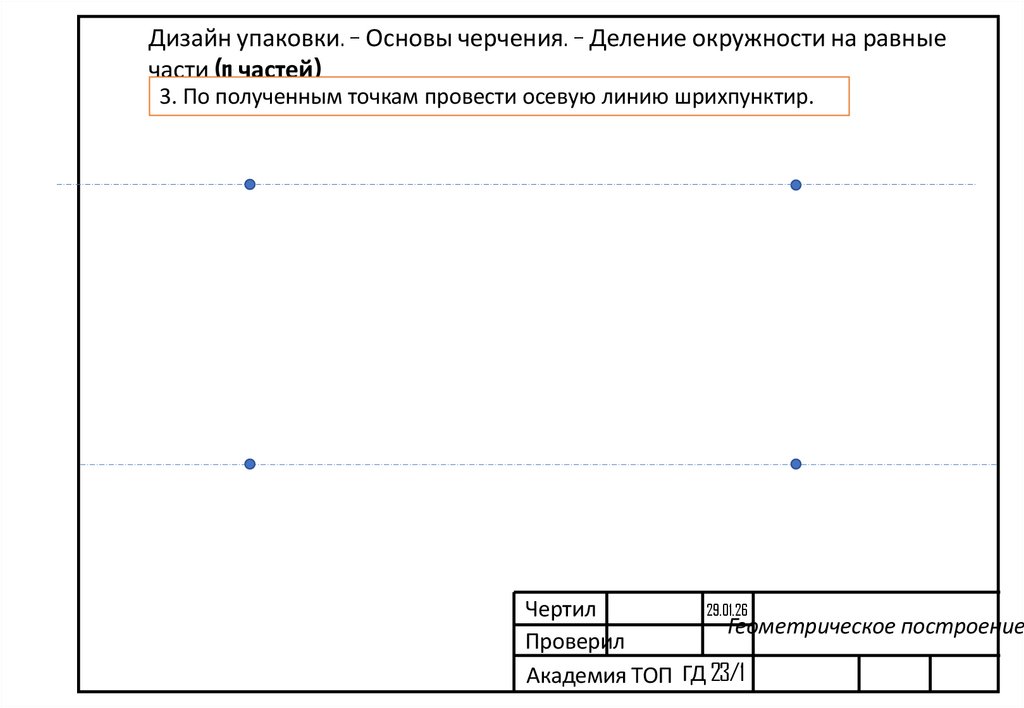

3. По полученным точкам провести осевую линию шрихпунктир.
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

30.

Дизайн упаковки. – Основы черчения. – Деление окружности на равные
части (n частей)

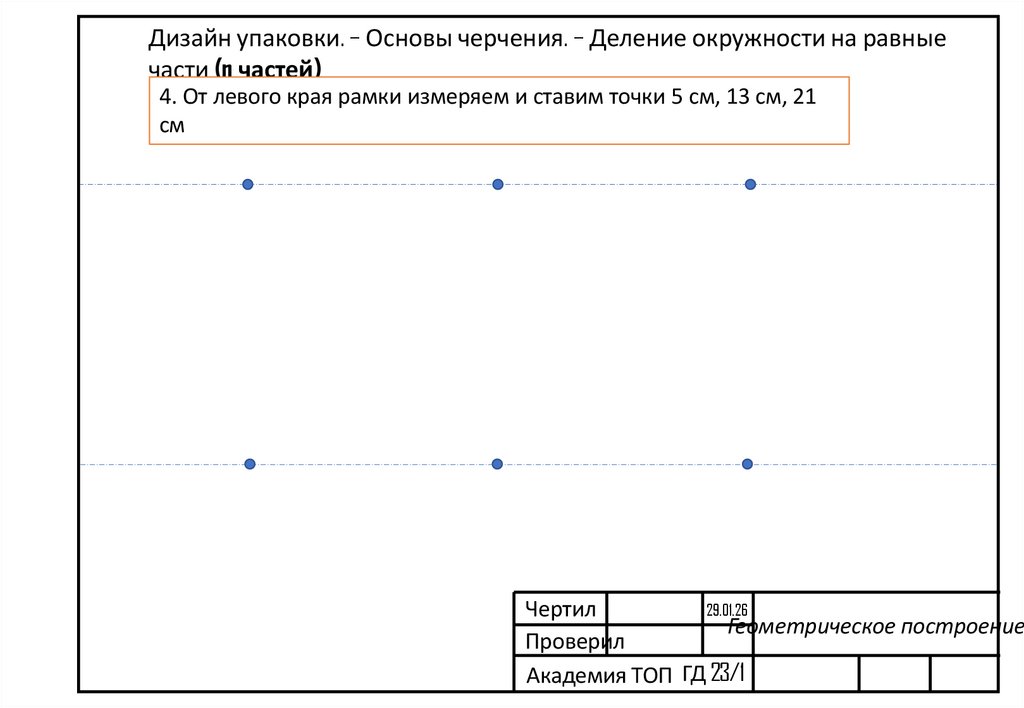

4. От левого края рамки измеряем и ставим точки 5 см, 13 см, 21
см
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

31.

Дизайн упаковки. – Основы черчения. – Деление окружности на равные
части (n частей)
5. По полученным точкам провести осевую линию шрих-пунктир.
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

32.

Дизайн упаковки. – Основы черчения. – Деление окружности на равные
части (n частей)

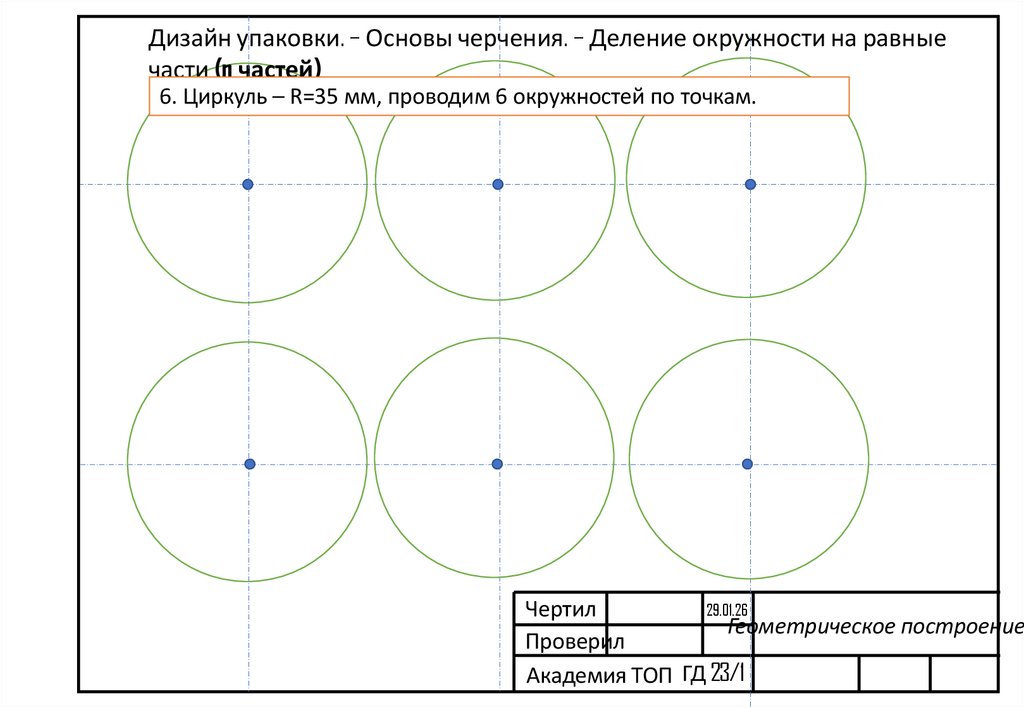

6. Циркуль – R=35 мм, проводим 6 окружностей по точкам.
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

33. 4 части

34.

Дизайн упаковки. – Основы черчения. – Деление окружности на равные
части

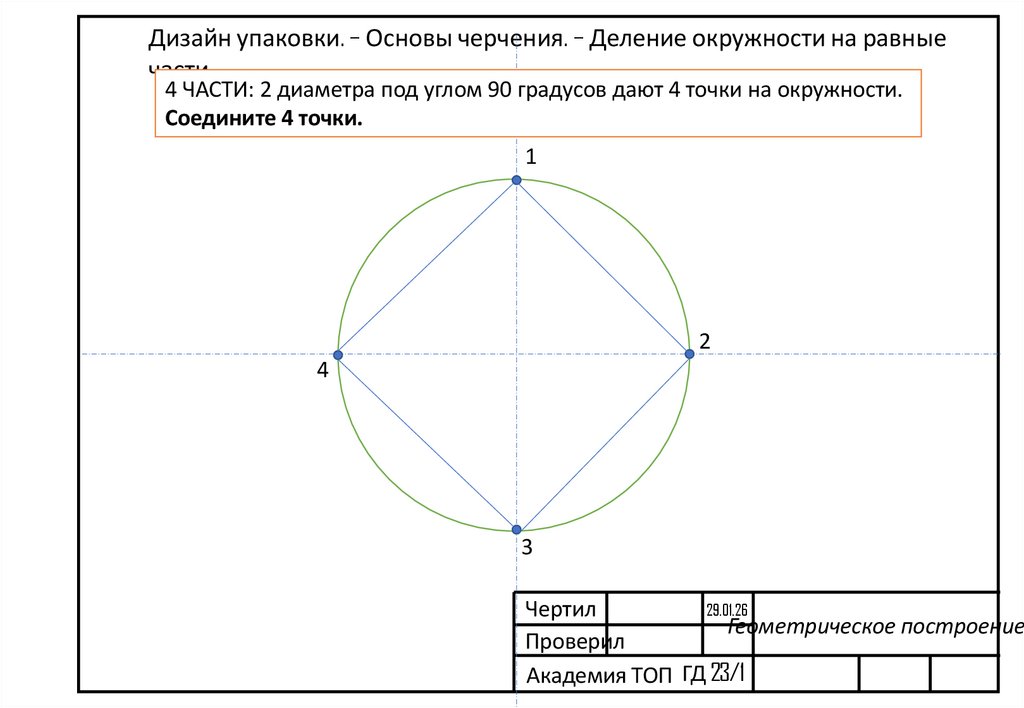

4 ЧАСТИ: 2 диаметра под углом 90 градусов дают 4 точки на окружности.
Соедините 4 точки.
1
2
4
3
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

35. 8 частей

36.

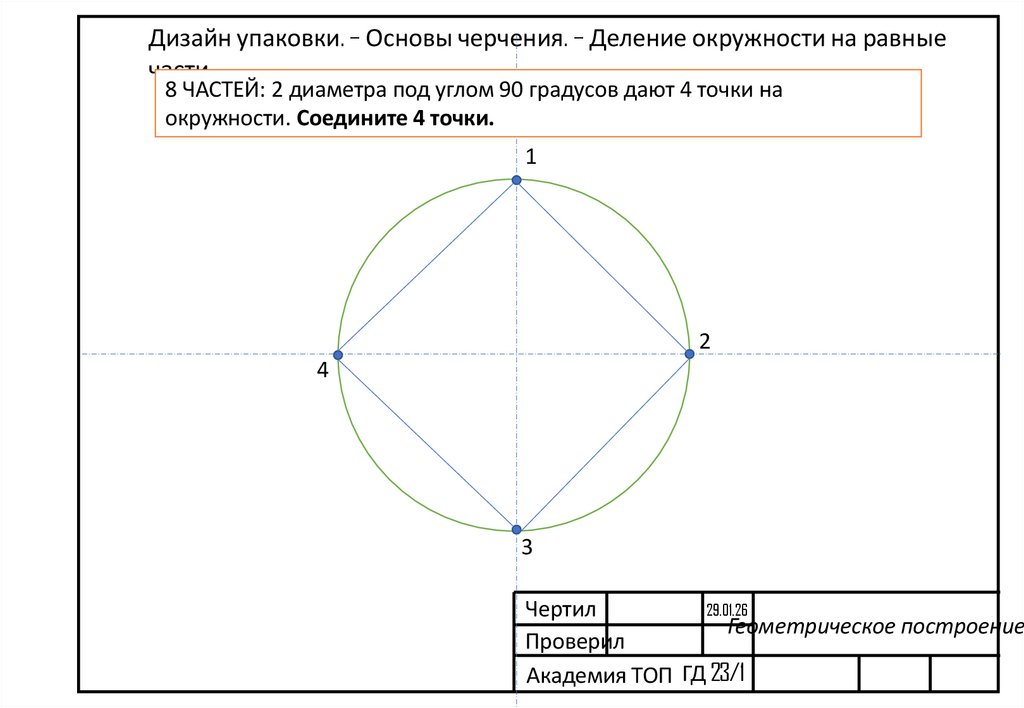

Дизайн упаковки. – Основы черчения. – Деление окружности на равные
части
8 ЧАСТЕЙ: 2 диаметра под углом 90 градусов дают 4 точки на
окружности. Соедините 4 точки.
1
2
4
3
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

37.

Дизайн упаковки. – Основы черчения. – Деление окружности на равные
части
8 ЧАСТЕЙ: 2 диаметра под углом 90 градусов дают 4 точки на
окружности. Соедините 4 точки. Далее из точек 1 и 2 проведи циркулем
(R=35 мм) штрихи.
1
2
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

38.

Дизайн упаковки. – Основы черчения. – Деление окружности на равные
части
8 ЧАСТЕЙ: Соедините полученные новые точки.
1
2
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

39. 3 части

40.

Дизайн упаковки. – Основы черчения. – Деление окружности на равные
части

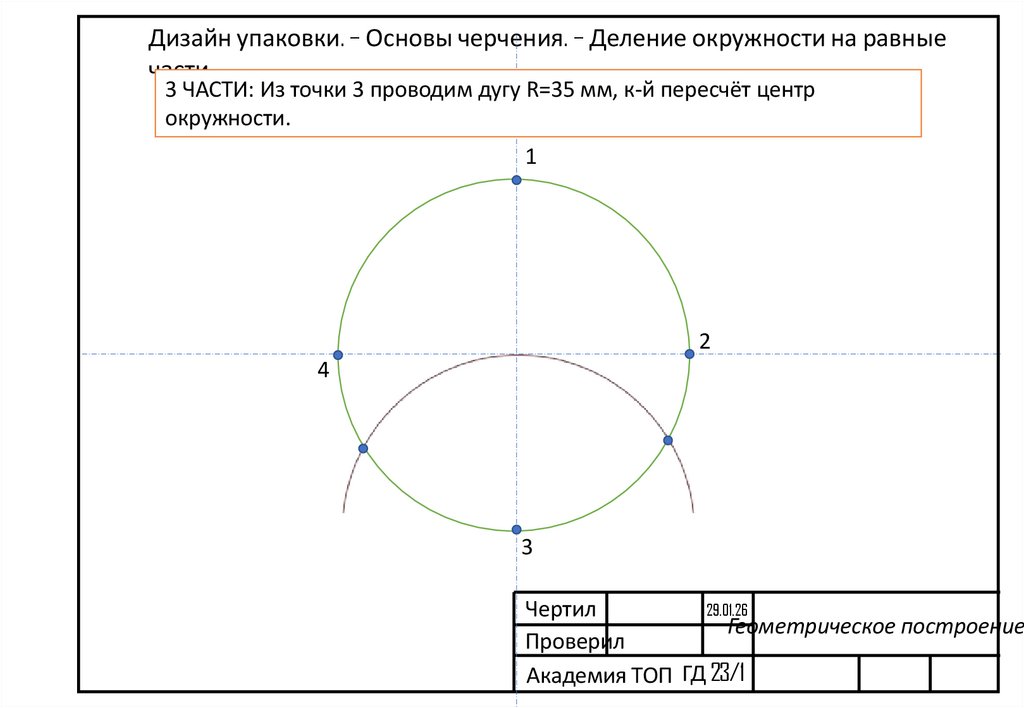

3 ЧАСТИ: Из точки 3 проводим дугу R=35 мм, к-й пересчёт центр
окружности.
1
2
4
3
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

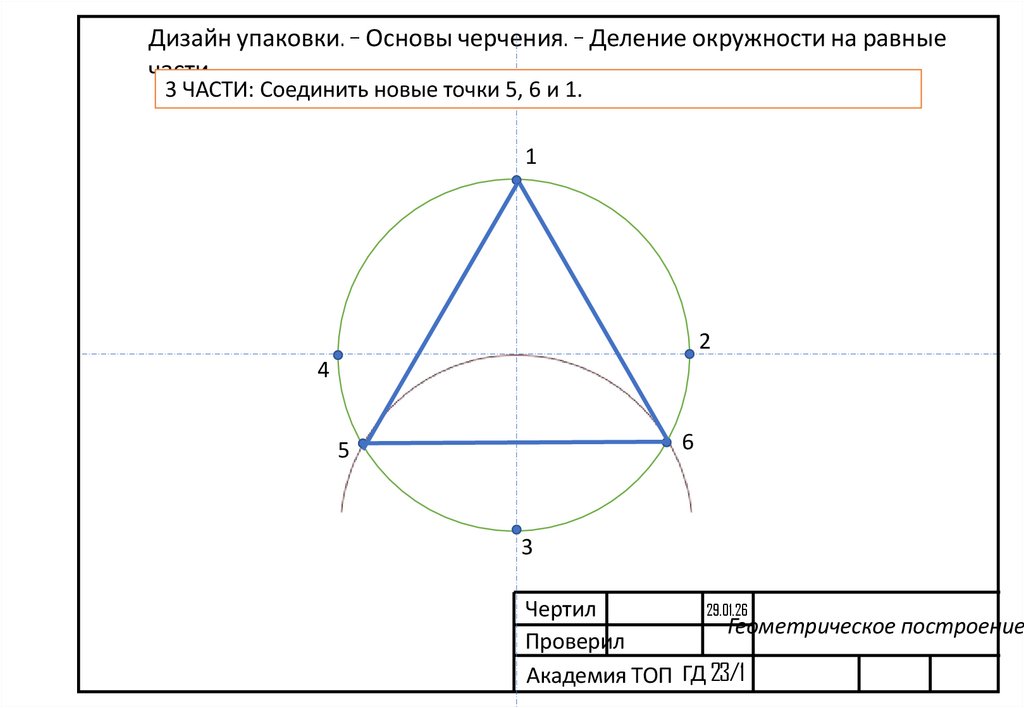

41.

Дизайн упаковки. – Основы черчения. – Деление окружности на равные
части
3 ЧАСТИ: Соединить новые точки 5, 6 и 1.
1
2
4
6
5
3
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

42. 6 частей

43.

Дизайн упаковки. – Основы черчения. – Деление окружности на равные
части

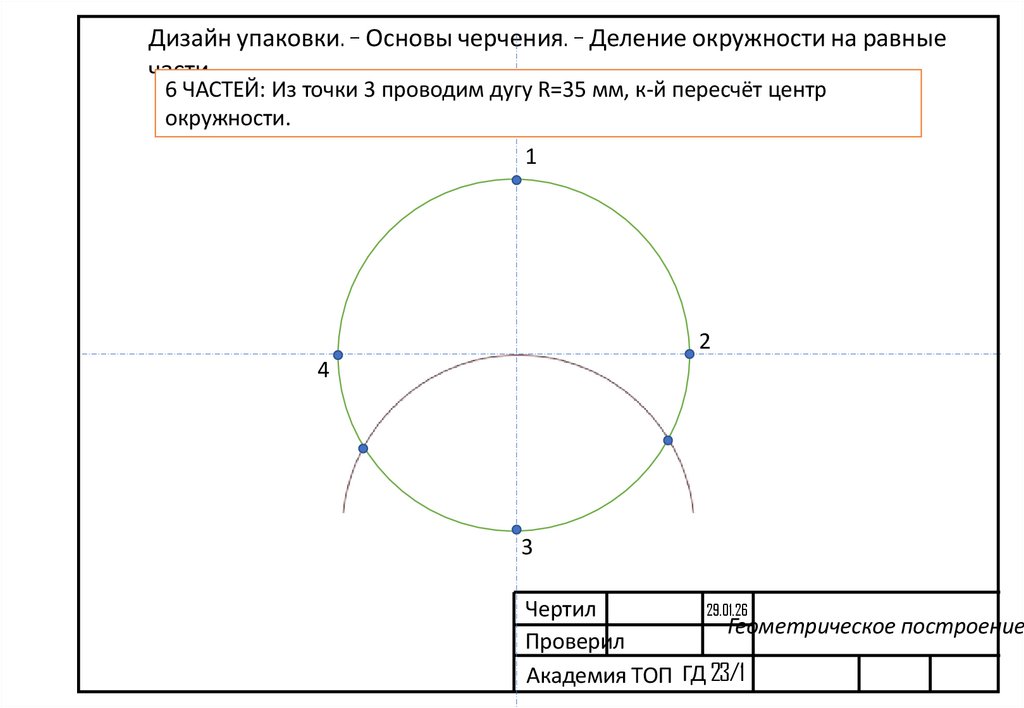

6 ЧАСТЕЙ: Из точки 3 проводим дугу R=35 мм, к-й пересчёт центр
окружности.
1
2
4
3
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

44.

Дизайн упаковки. – Основы черчения. – Деление окружности на равные
части
6 ЧАСТЕЙ: Соединить новые точки 5, 6 и 1.
1
2
4
6
5
3
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

45.

Дизайн упаковки. – Основы черчения. – Деление окружности на равные
части
6 ЧАСТЕЙ: Тот же алгоритм проделать через точку 1.
1
2
4
6
5
3
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

46. 6 частей

Другой способ

47.

Дизайн упаковки. – Основы черчения. – Деление окружности на равные
части

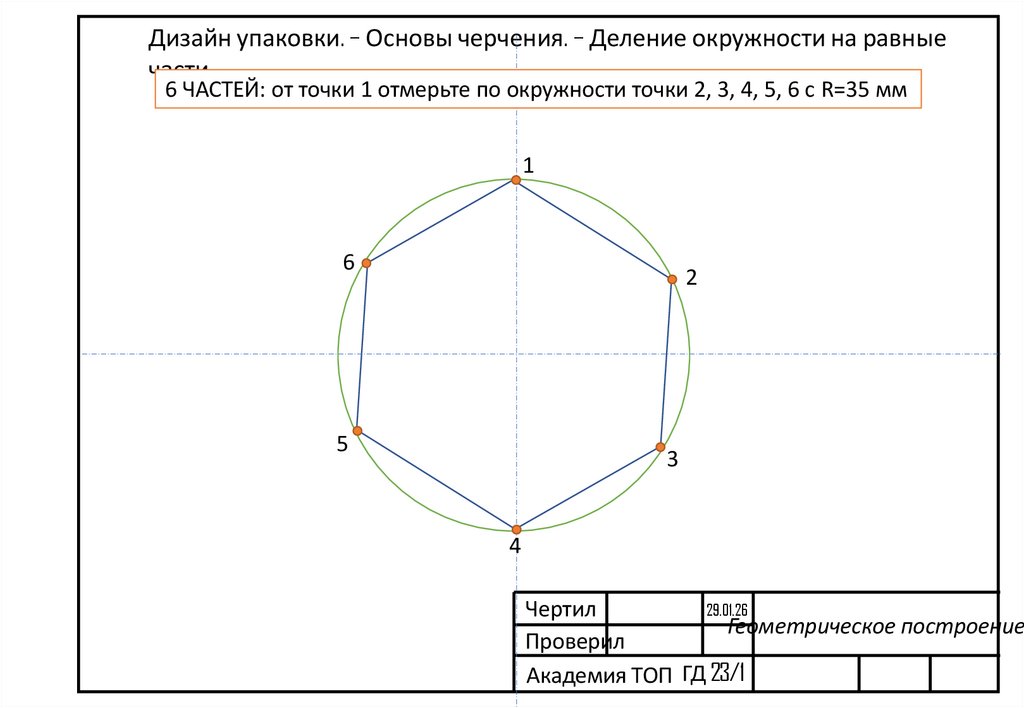

6 ЧАСТЕЙ: от точки 1 отмерьте по окружности точки 2, 3, 4, 5, 6 с R=35 мм
1
6
2
5
3
4
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

48. 12 частей

49.

Дизайн упаковки. – Основы черчения. – Деление окружности на равные
части
6 ЧАСТЕЙ: Из точек 2, 3, 4, 1 циркулем R=35 мм сделать насечки с двух
сторон окружности. Поставить точки.
1
2
4
6
5
3
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

50.

Дизайн упаковки. – Основы черчения. – Деление окружности на равные
части

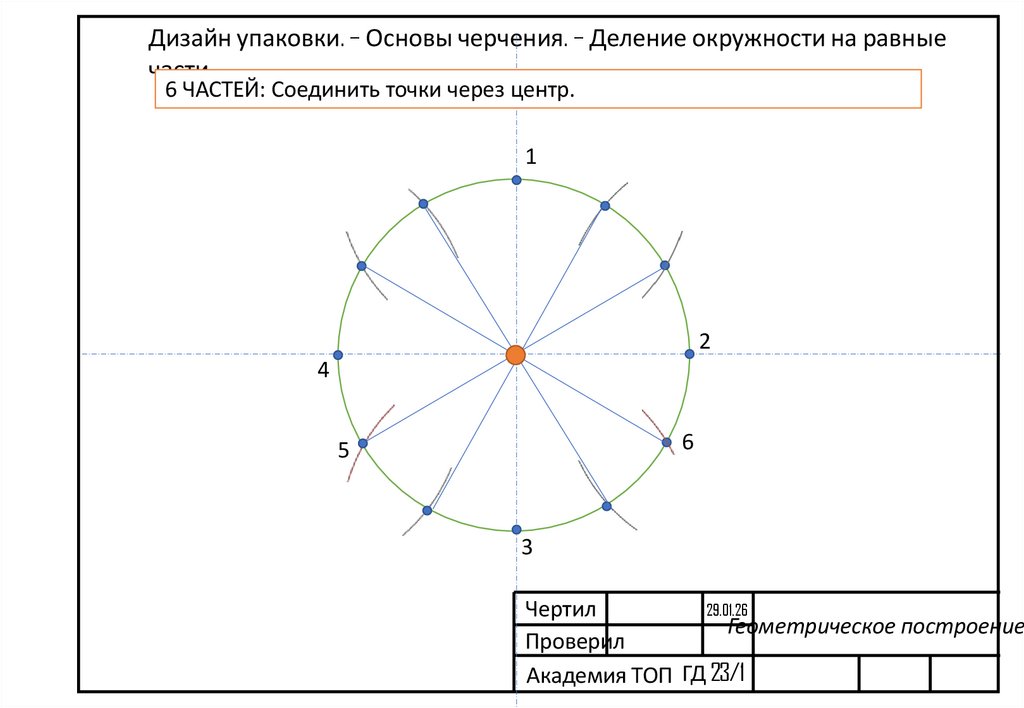

6 ЧАСТЕЙ: Соединить точки через центр.
1
2
4
6
5
3
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

51. Деление угла на равные части

52.

Дизайн упаковки. – Основы черчения. – Деление отрезка на равные части
(n частей)

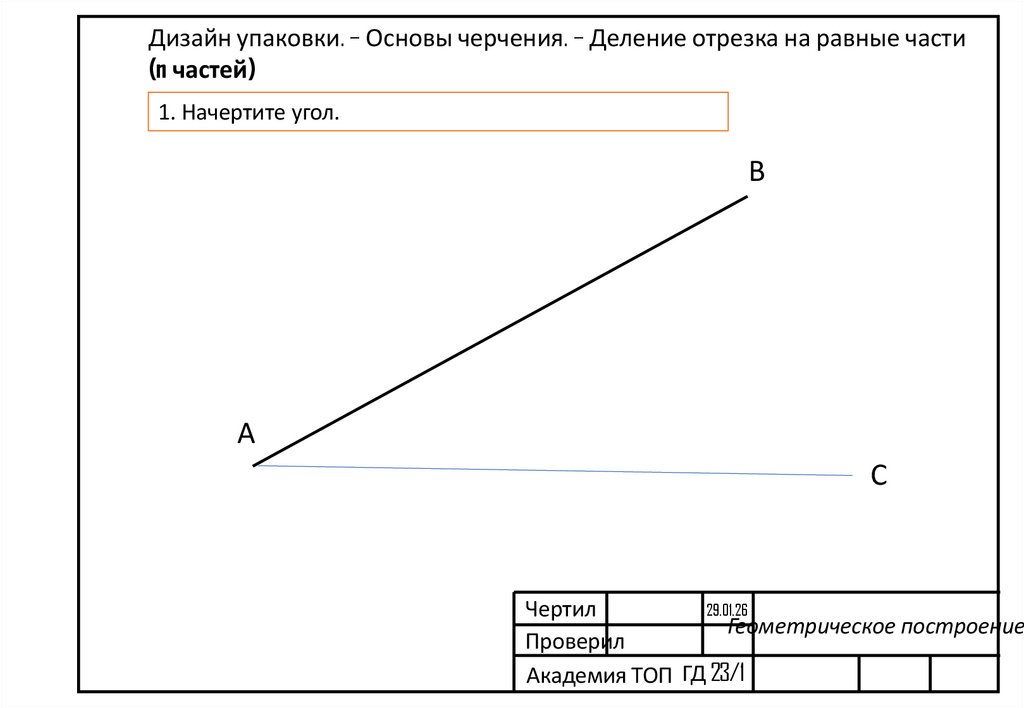

1. Начертите угол.
B
А
С
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

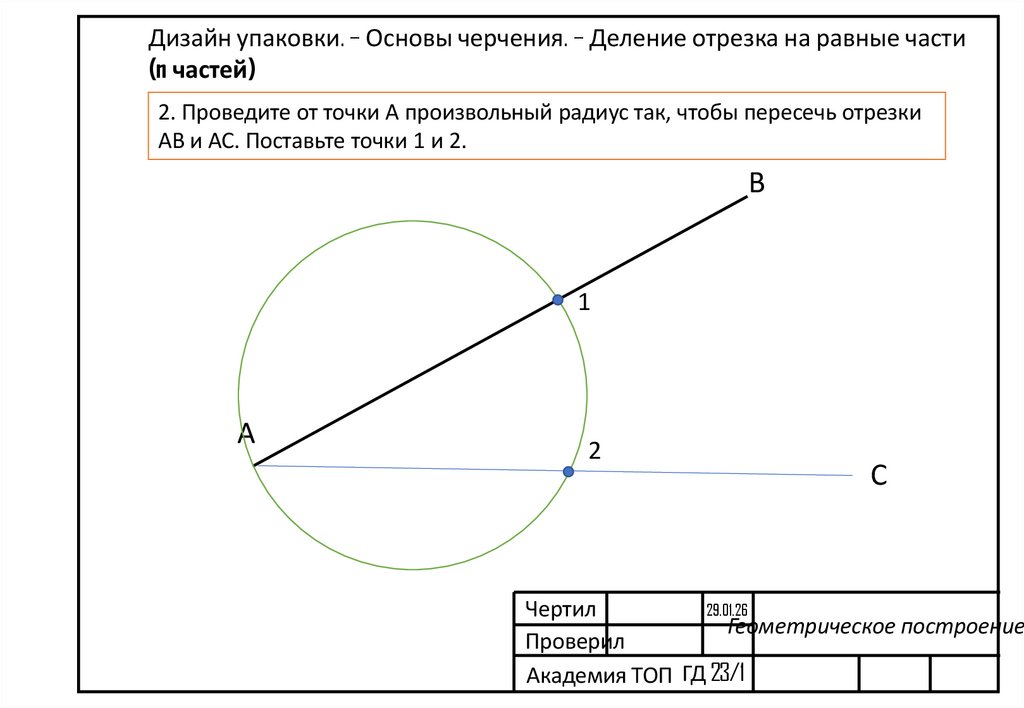

53.

Дизайн упаковки. – Основы черчения. – Деление отрезка на равные части
(n частей)
2. Проведите от точки А произвольный радиус так, чтобы пересечь отрезки
АВ и АС. Поставьте точки 1 и 2.
B
1
А
2
С
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

54.

Дизайн упаковки. – Основы черчения. – Деление отрезка на равные части
(n частей)

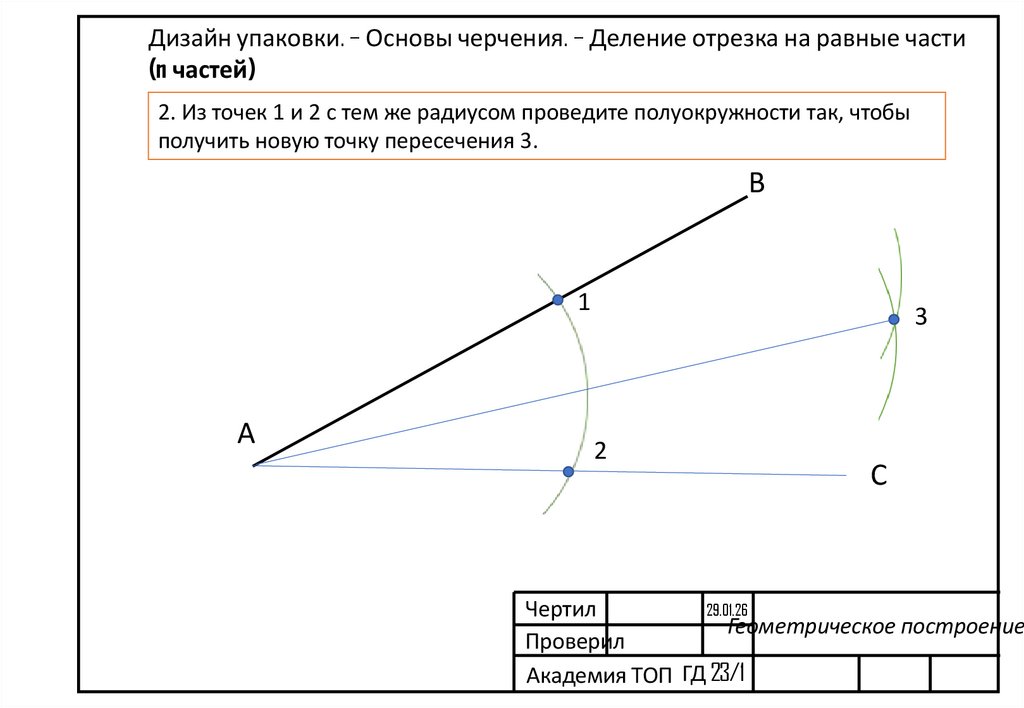

2. Из точек 1 и 2 с тем же радиусом проведите полуокружности так, чтобы
получить новую точку пересечения 3.
B
1
А
3
2
С
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

55. Задание № 4. Разделите угол на 4 равные части

4 части

56.

Дизайн упаковки. – Основы черчения. – Деление отрезка на равные части
(n частей)
1. Из точек D и 2 с тем же радиусом проведите полуокружности так, чтобы
получить новую точку пересечения. То же самое сделать с точками D и 1.
B
1
3
D
А
2
С
29.01.26
Чертил
Геометрическое построение
Проверил
Академия ТОП ГД 23/1

57. Домашнее задание

Подготовиться к
графической работе
«Геометрическое
построение»,
формат А4
