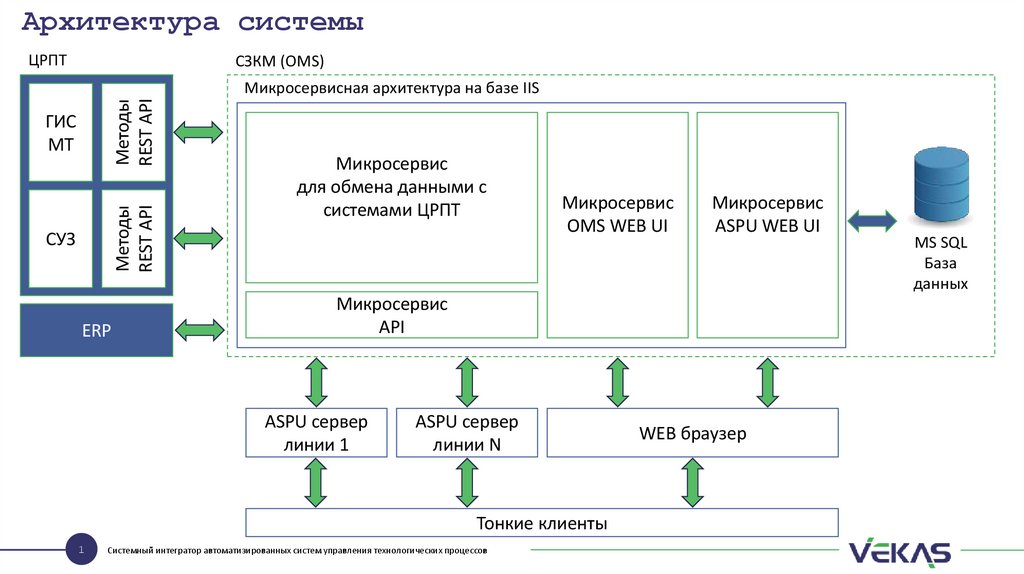

1.

Архитектура системы
ЦРПТ
СЗКМ (OMS)
Методы
REST API
Микросервисная архитектура на базе IIS
Методы
REST API
ГИС
МТ
СУЗ
ERP
Микросервис
для обмена данными с
системами ЦРПТ
Микросервис
OMS WEB UI
Микросервис
API
ASPU сервер
линии 1
ASPU сервер
линии N
Тонкие клиенты
1
Микросервис
ASPU WEB UI
Системный интегратор автоматизированных систем управления технологических процессов
WEB браузер
MS SQL
База
данных

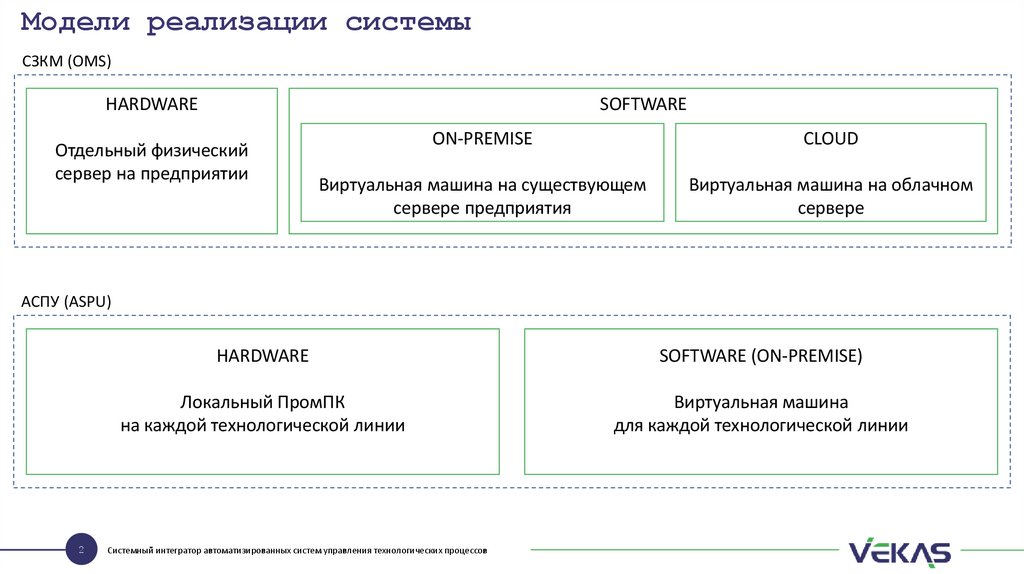

2.

Модели реализации системы
СЗКМ (OMS)
HARDWARE
SOFTWARE
Отдельный физический
сервер на предприятии
ON-PREMISE
CLOUD
Виртуальная машина на существующем
сервере предприятия
Виртуальная машина на облачном
сервере
АСПУ (ASPU)
2
HARDWARE
SOFTWARE (ON-PREMISE)
Локальный ПромПК
на каждой технологической линии
Виртуальная машина
для каждой технологической линии
Системный интегратор автоматизированных систем управления технологических процессов

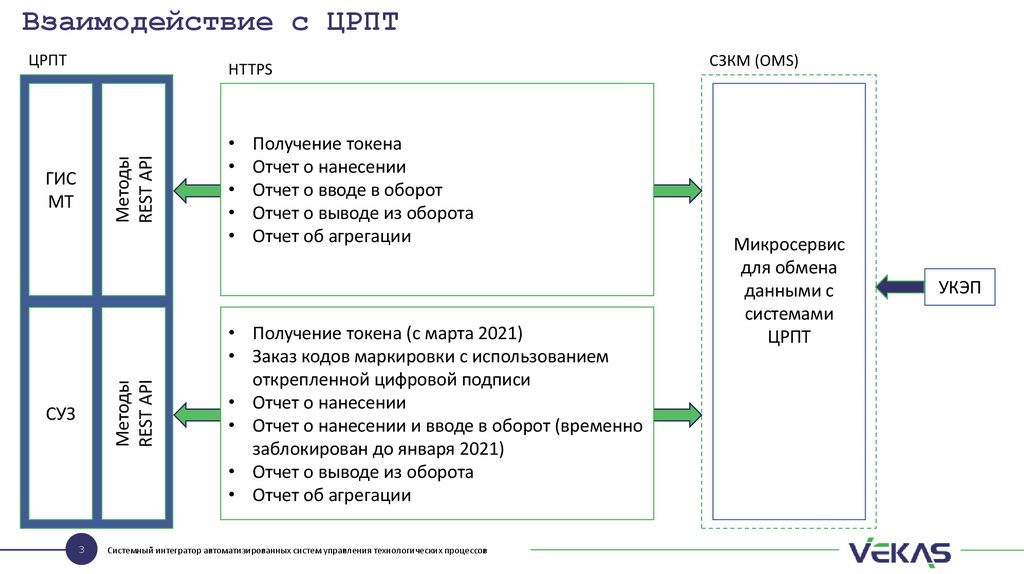

3.

Взаимодействие с ЦРПТ
ЦРПТ
Методы
REST API
HTTPS
Методы
REST API
ГИС
МТ
СУЗ
3
Получение токена
Отчет о нанесении
Отчет о вводе в оборот
Отчет о выводе из оборота
Отчет об агрегации
• Получение токена (с марта 2021)
• Заказ кодов маркировки с использованием
открепленной цифровой подписи
• Отчет о нанесении
• Отчет о нанесении и вводе в оборот (временно
заблокирован до января 2021)
• Отчет о выводе из оборота
• Отчет об агрегации
Системный интегратор автоматизированных систем управления технологических процессов
СЗКМ (OMS)
Микросервис
для обмена
данными с
системами
ЦРПТ
УКЭП

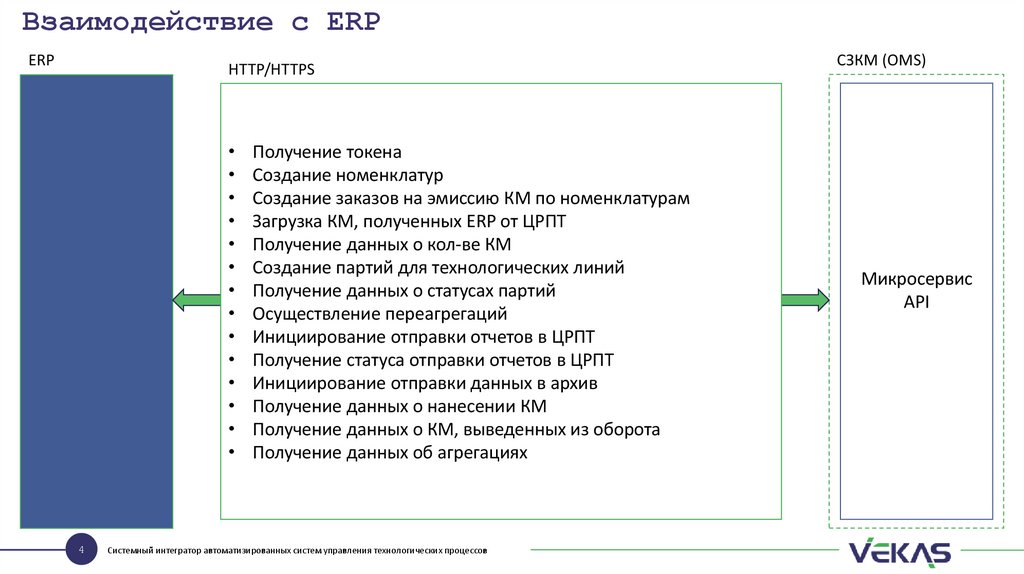

4.

Взаимодействие с ERP
ERP
HTTP/HTTPS
4
Получение токена
Создание номенклатур
Создание заказов на эмиссию КМ по номенклатурам
Загрузка КМ, полученных ERP от ЦРПТ
Получение данных о кол-ве КМ
Создание партий для технологических линий
Получение данных о статусах партий
Осуществление переагрегаций
Инициирование отправки отчетов в ЦРПТ
Получение статуса отправки отчетов в ЦРПТ
Инициирование отправки данных в архив
Получение данных о нанесении КМ
Получение данных о КМ, выведенных из оборота
Получение данных об агрегациях
Системный интегратор автоматизированных систем управления технологических процессов
СЗКМ (OMS)
Микросервис
API

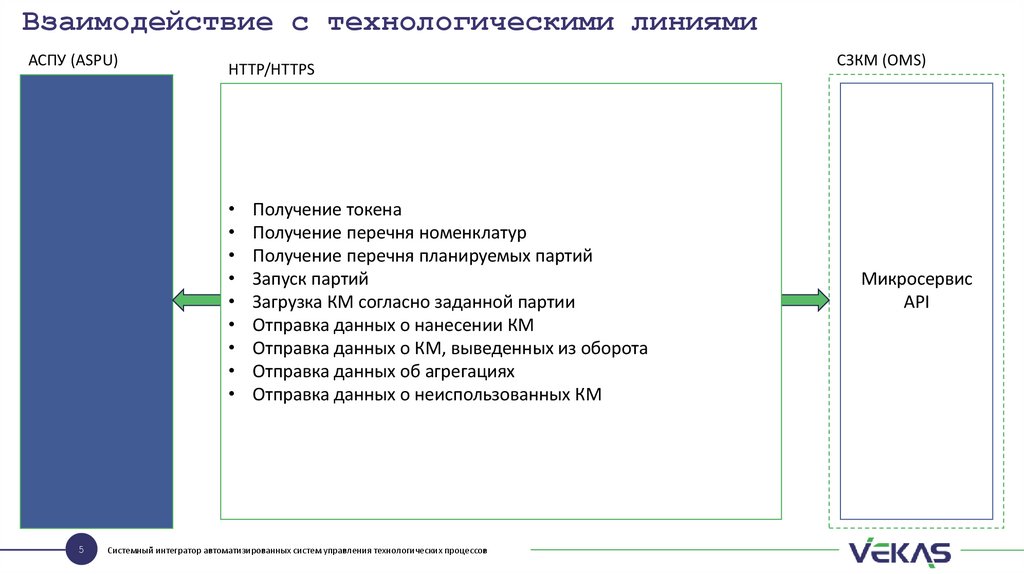

5.

Взаимодействие с технологическими линиями
АСПУ (ASPU)
HTTP/HTTPS
5
Получение токена
Получение перечня номенклатур
Получение перечня планируемых партий
Запуск партий
Загрузка КМ согласно заданной партии
Отправка данных о нанесении КМ
Отправка данных о КМ, выведенных из оборота
Отправка данных об агрегациях
Отправка данных о неиспользованных КМ
Системный интегратор автоматизированных систем управления технологических процессов
СЗКМ (OMS)
Микросервис
API

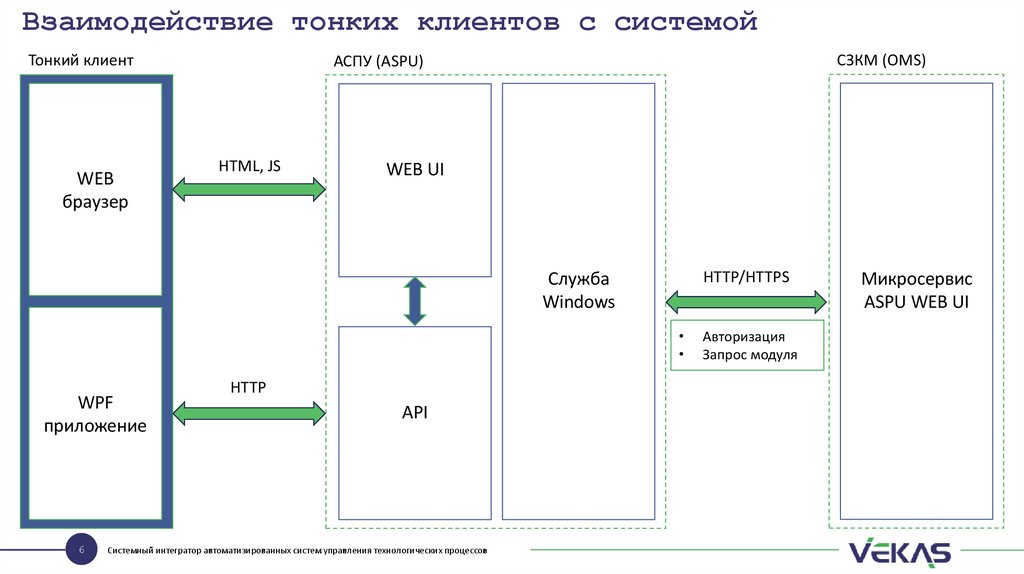

6.

Взаимодействие тонких клиентов с системой
Тонкий клиент
WEB
браузер
СЗКМ (OMS)
АСПУ (ASPU)
HTML, JS
WEB UI
HTTP/HTTPS
Служба
Windows
WPF
приложение
6
HTTP
API
Системный интегратор автоматизированных систем управления технологических процессов
Авторизация
Запрос модуля
Микросервис
ASPU WEB UI
