Аттестация Гилевич

1.

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ МИСИС
АТТЕСТАЦИЯ
1 СЕМЕСТР 1 ГОДА ОБУЧЕНИЯ
Тема научного исследования:
«Разработка технологии получения порошков комплексных карбидов ниобия,
хрома, тантала и ванадия путём совместной карбидизации их оксидов для
твердосплавного производства»
Аспирант:
Гилевич Игорь Константинович
Научный руководитель:
к.т.н., доц., Зайцев Александр Анатольевич
Москва, 2026

2.

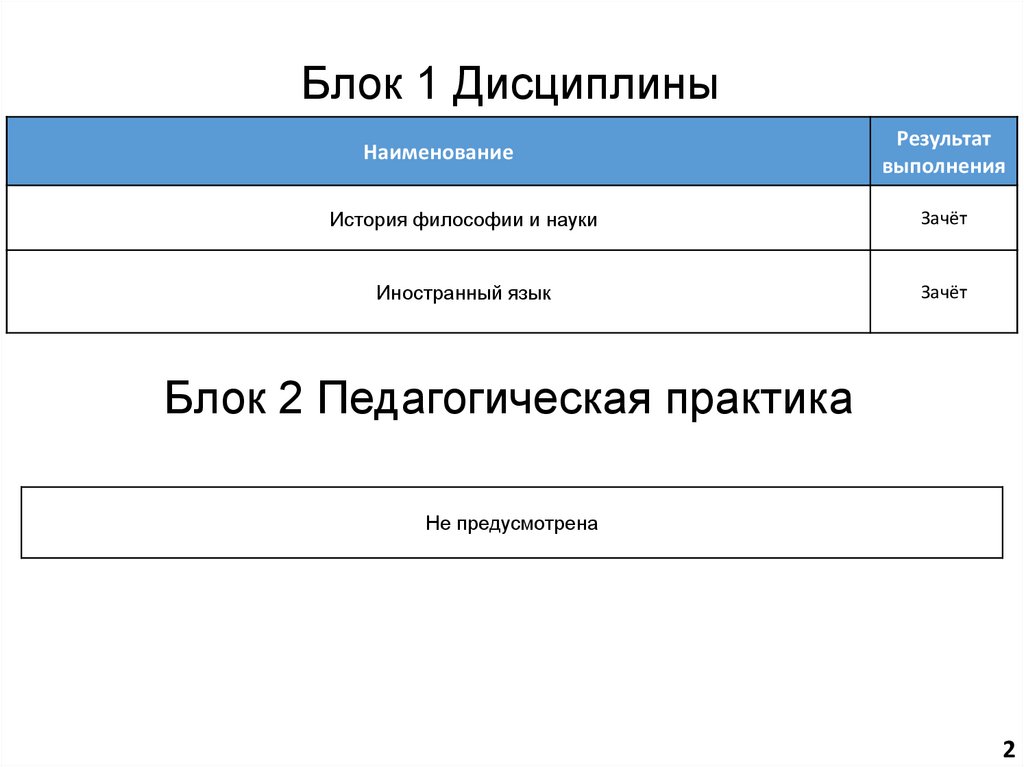

Блок 1 Дисциплины
Наименование
Результат
выполнения
История философии и науки
Зачёт
Иностранный язык
Зачёт
Блок 2 Педагогическая практика
Не предусмотрена
2

3.

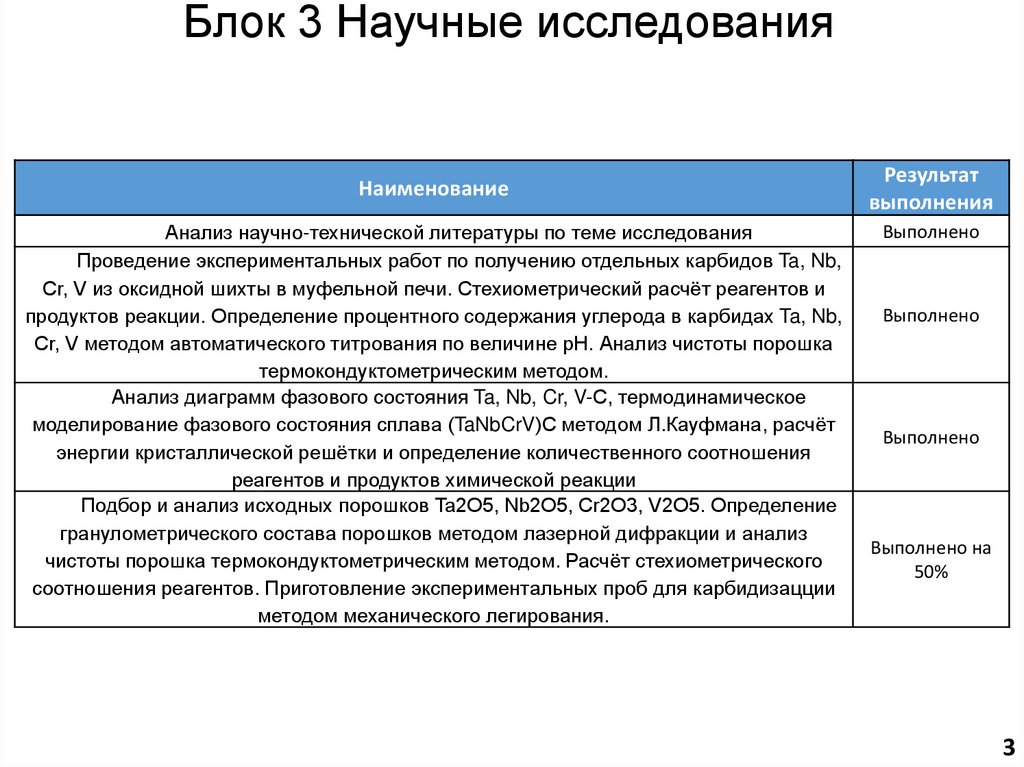

Блок 3 Научные исследования
Наименование
Анализ научно-технической литературы по теме исследования
Проведение экспериментальных работ по получению отдельных карбидов Ta, Nb,
Сr, V из оксидной шихты в муфельной печи. Стехиометрический расчёт реагентов и
продуктов реакции. Определение процентного содержания углерода в карбидах Ta, Nb,
Сr, V методом автоматического титрования по величине pH. Анализ чистоты порошка
термокондуктометрическим методом.
Анализ диаграмм фазового состояния Ta, Nb, Cr, V-C, термодинамическое
моделирование фазового состояния сплава (TaNbCrV)C методом Л.Кауфмана, расчёт
энергии кристаллической решётки и определение количественного соотношения
реагентов и продуктов химической реакции
Подбор и анализ исходных порошков Ta2O5, Nb2O5, Cr2O3, V2O5. Определение
гранулометрического состава порошков методом лазерной дифракции и анализ
чистоты порошка термокондуктометрическим методом. Расчёт стехиометрического
соотношения реагентов. Приготовление экспериментальных проб для карбидизацции
методом механического легирования.
Результат
выполнения
Выполнено
Выполнено
Выполнено
Выполнено на
50%
3

4.

Запланированные работы
Определение фазового состояния и параметров кристаллической решётки методом
рентгеноструктурного анализа. Проведение электронно-зондового микроанализа
твёрдого сплава карбида (TaNbCrV)С с целью исследования распределения углерода
в микроструктуре сплава.
Исследование
физико-механических свойств сплава карбида (TaNbCrV)С.
Определение твёрдости методом Роквелла, испытание на износ и трение.
Определение тепло и электропроводимости. Измерение коэффициента теплового
расширения.
Запланировано участие в 17-ой международной конференции «новые материалы и
технологии: порошковая металлургия, композиционные материалы, защитные покрытия,
сварка»
4

5.

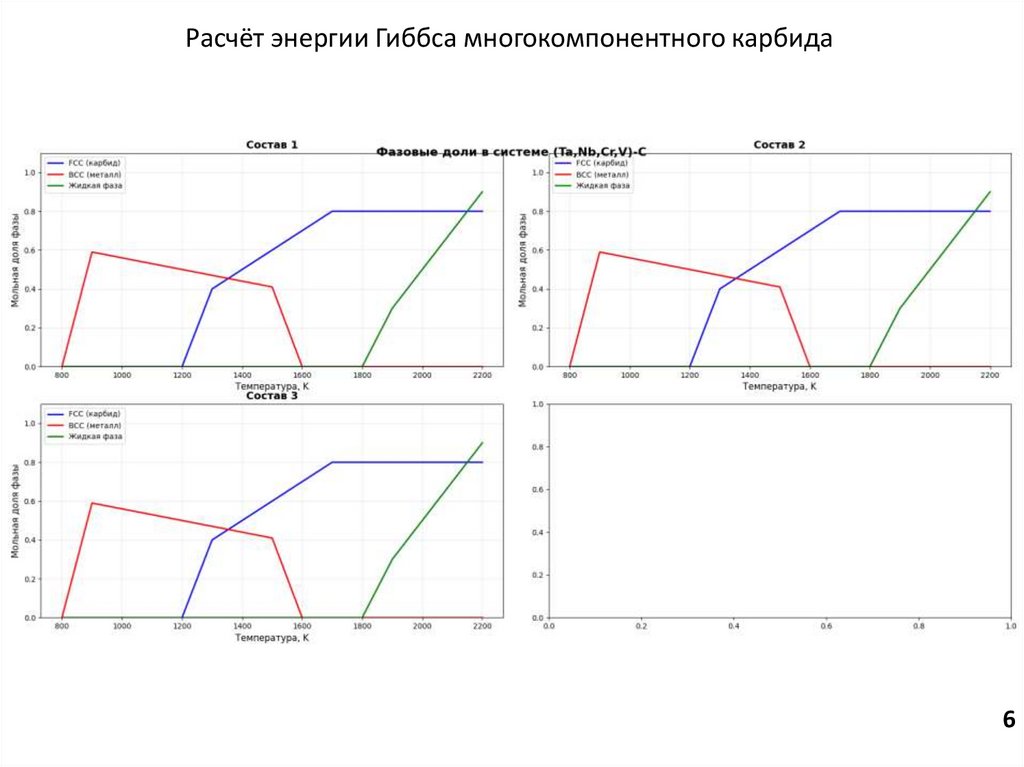

Расчёт энергии Гиббса многокомпонентного карбида
Mn2AlB2(001)
Mn2AlB2(040)
MnB(111)
Al(100)
Mn2AlB2(130)
Mn(400)
MnB(111)
Mn(411)
Mn2AlB2(111)
Al(200)
Mn2AlB2(041)
Mn(334)
Mn(422)
Mn2AlB2(131)
Mn(510)
5

6.

Расчёт энергии Гиббса многокомпонентного карбида
Mn2AlB2(001)
Mn2AlB2(040)
MnB(111)
Al(100)
Mn2AlB2(130)
Mn(400)
MnB(111)
Mn(411)
Mn2AlB2(111)
Al(200)
Mn2AlB2(041)
Mn(334)
Mn(422)
Mn2AlB2(131)
Mn(510)
6

7.

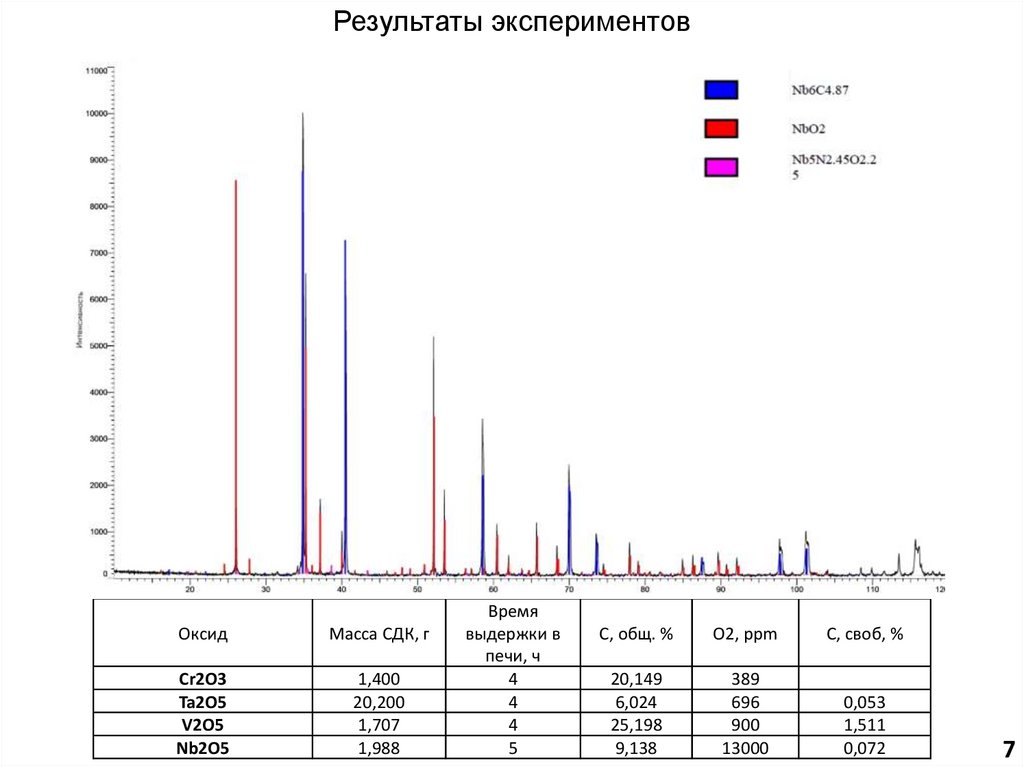

Результаты экспериментов
Оксид
Масса СДК, г
Cr2O3
Ta2O5
V2O5
Nb2O5
1,400
20,200
1,707
1,988
Время
выдержки в
печи, ч
4
4
4
5
C, общ. %
O2, ppm
C, своб, %
20,149
6,024
25,198
9,138
389
696
900
13000
0,053
1,511
0,072
7

8.

Спасибо
за внимание!
