НИР3

1.

МИНОБРНАУКИ РОССИИ
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«МИРЭА – Российский технологический университет»
РТУ МИРЭА
Филиал РТУ МИРЭА в г. Фрязино
Базовая кафедра № 143 – конструирование СВЧ и цифровых радиоэлектронных средств

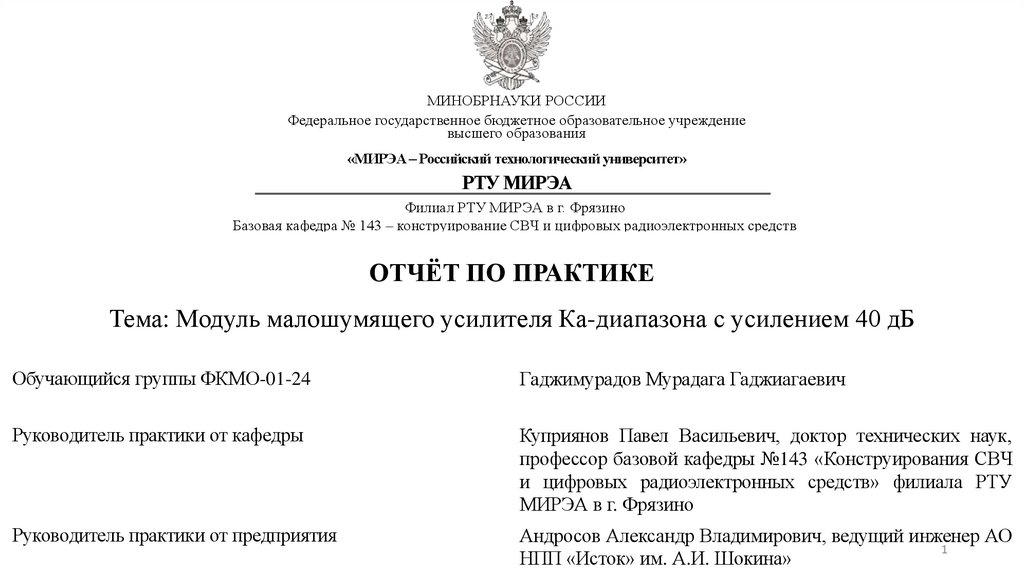

ОТЧЁТ ПО ПРАКТИКЕ
Тема: Модуль малошумящего усилителя Ка-диапазона с усилением 40 дБ
Обучающийся группы ФКМО-01-24
Гаджимурадов Мурадага Гаджиагаевич
Руководитель практики от кафедры
Куприянов Павел Васильевич, доктор технических наук,
профессор базовой кафедры №143 «Конструирования СВЧ
и цифровых радиоэлектронных средств» филиала РТУ
МИРЭА в г. Фрязино
Руководитель практики от предприятия
Андросов Александр Владимирович, ведущий инженер АО
1
НПП «Исток» им. А.И. Шокина»

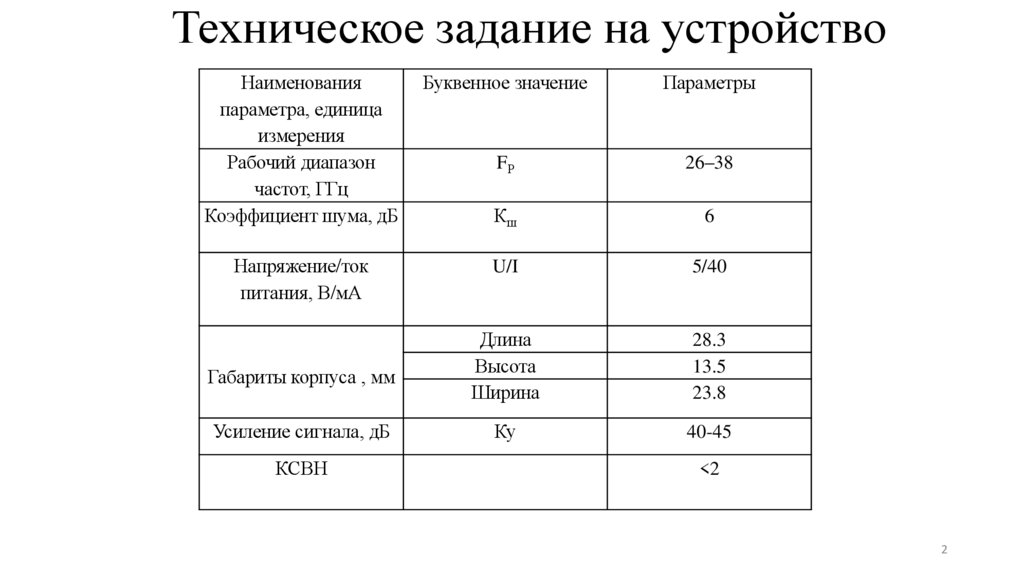

2. Техническое задание на устройство

Наименования
параметра, единица
измерения
Рабочий диапазон
частот, ГГц
Коэффициент шума, дБ
Буквенное значение
Параметры
FР
26–38
Кш
6
Напряжение/ток
питания, В/мА
U/I
5/40
Длина
Высота
Ширина
28.3
13.5
23.8
Ку
40-45
Габариты корпуса , мм
Усиление сигнала, дБ
КСВН
<2
2

3.

4.

5.

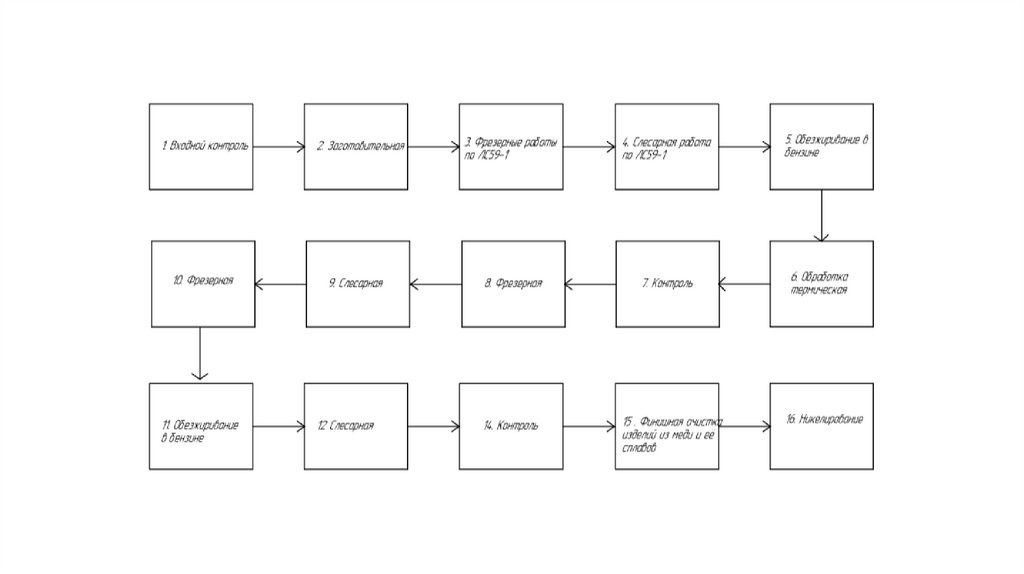

6. Фрагмент маршрутной карты корпуса

7. Фрагмент маршрутной карты крышки

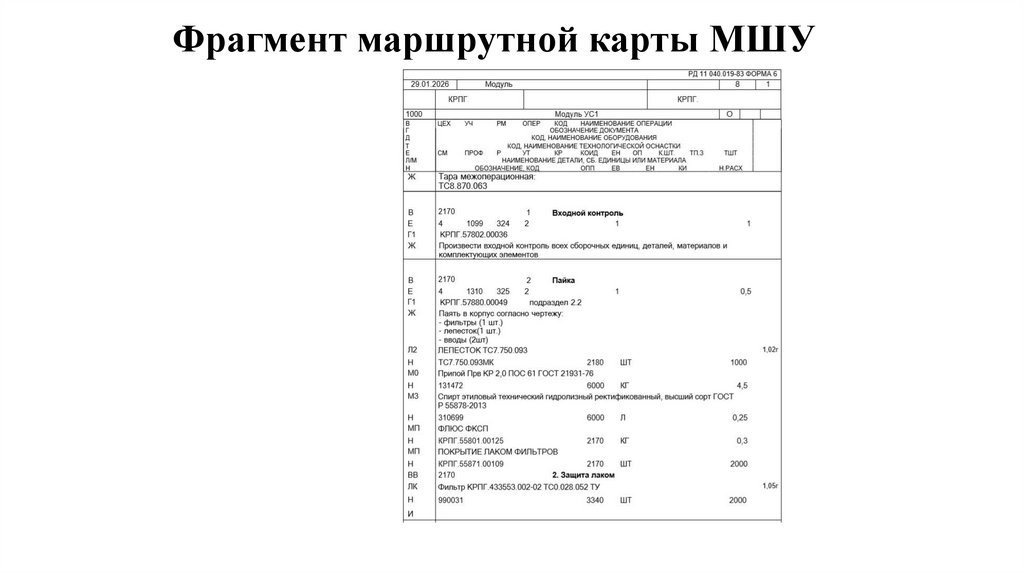

8. Фрагмент маршрутной карты МШУ

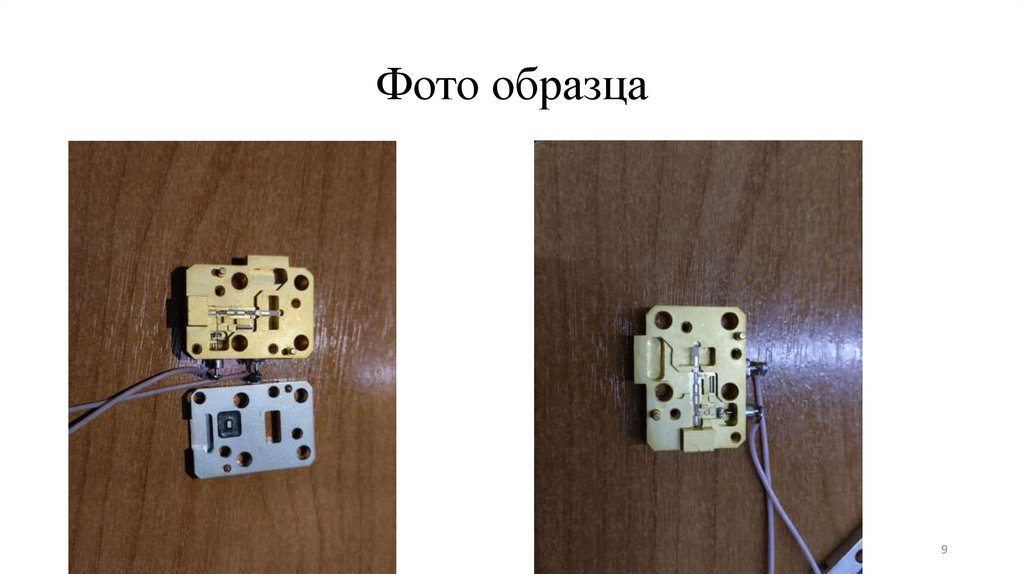

9. Фото образца

9

10. Стенд измерения коэффициента шума и коэффициента усиления

№
Устройство
Модель
Кол-во,
шт
KEYSIGYT Noise
1
Генератор шума
2
КПВ
Agilent 11644-60016
1
3
Измеряемое устройство
МШУ
1
4
Блок питания
Agilet E3620A
1
7
Измеритель коэффициента шума
KEYSIGYT Signal
Analyz
1
Sour RCF (346СК01)
1

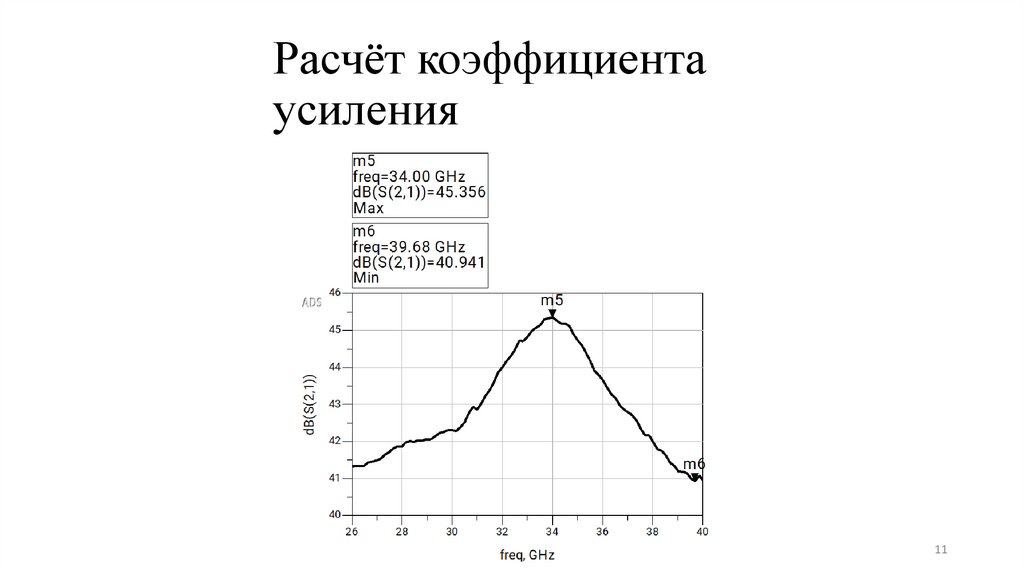

11. Расчёт коэффициента усиления

11

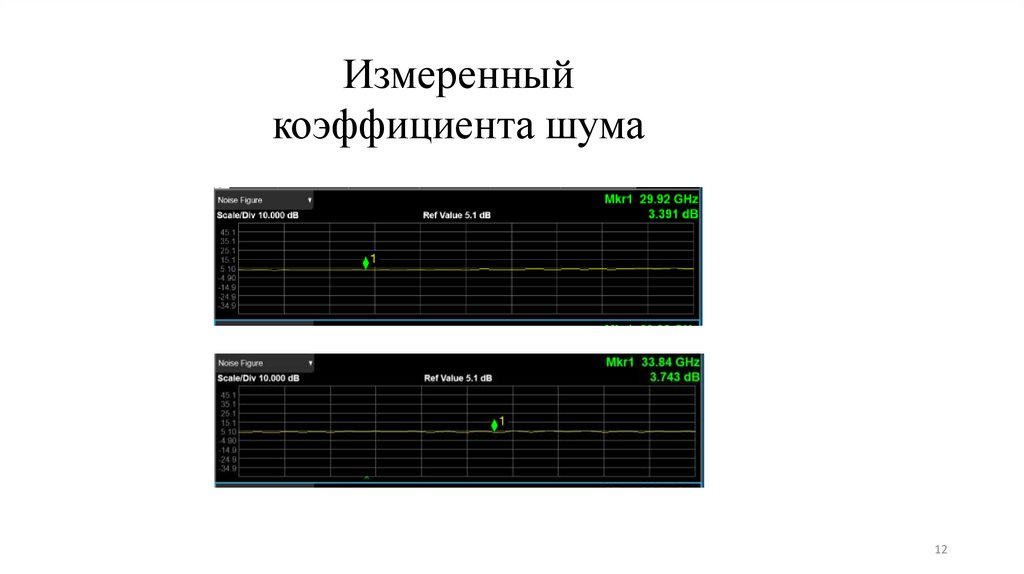

12.

Измеренный
коэффициента шума
12

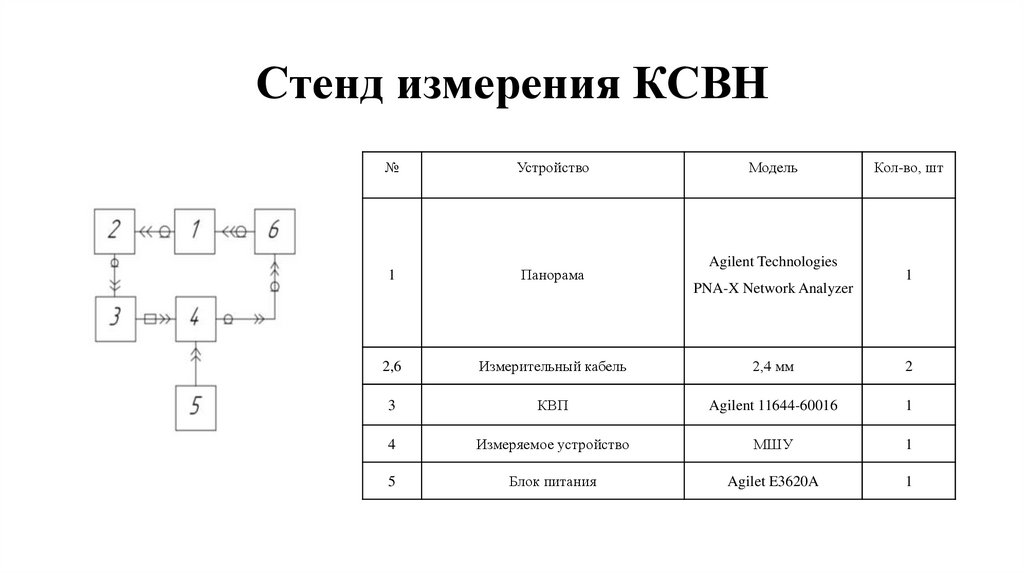

13. Стенд измерения КСВН

№
Устройство
Модель
1
Панорама
2,6
Измерительный кабель
2,4 мм
2
3
КВП
Agilent 11644-60016
1
4
Измеряемое устройство
МШУ
1
5
Блок питания
Agilet E3620A
1
Agilent Technologies
PNA-X Network Analyzer
Кол-во, шт
1

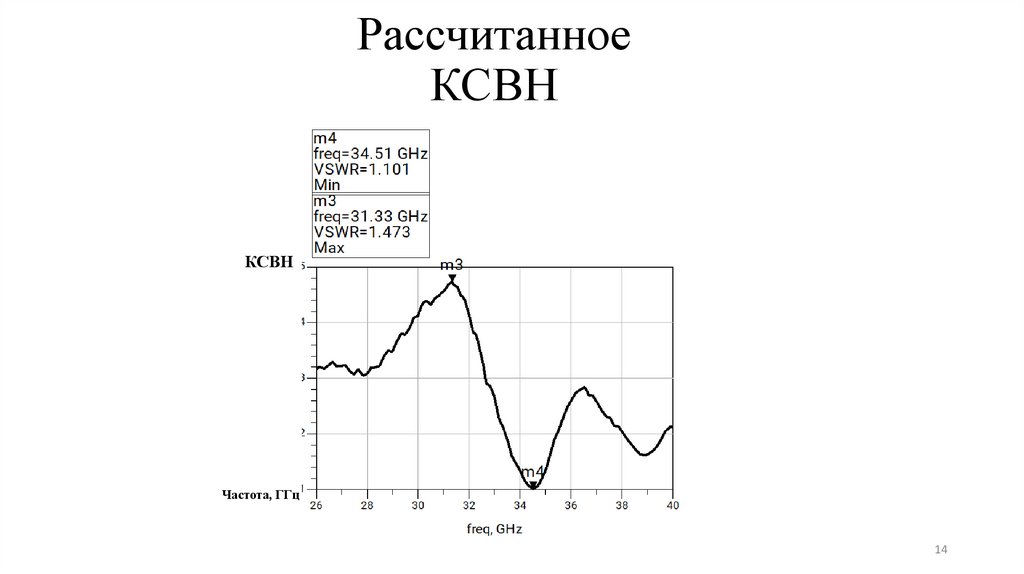

14. Рассчитанное КСВН

КСВН
Частота, ГГц
14

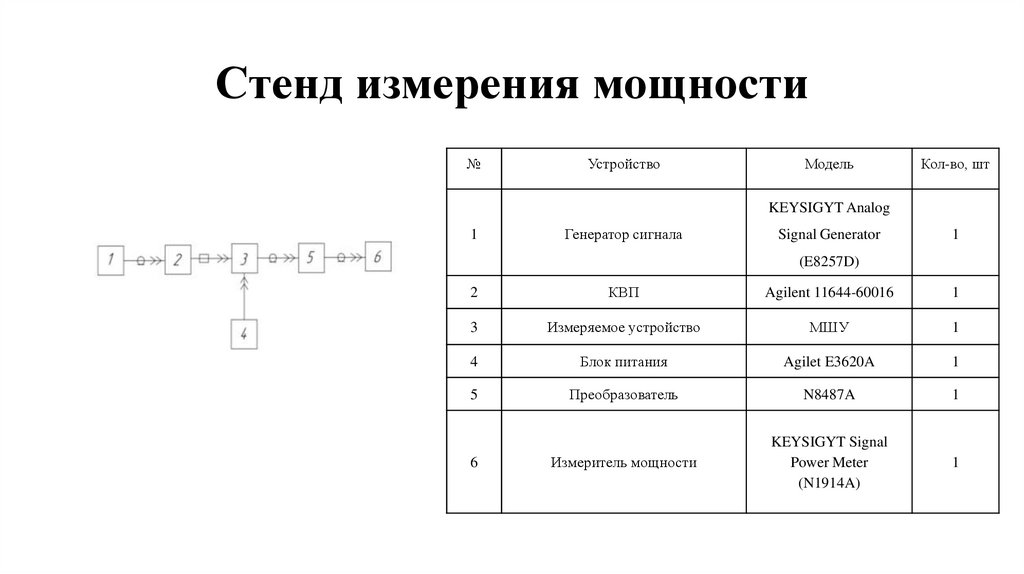

15. Стенд измерения мощности

№
Устройство
Модель
Кол-во, шт
KEYSIGYT Analog
1
Генератор сигнала
Signal Generator
1
(E8257D)
2
КВП
Agilent 11644-60016
1
3
Измеряемое устройство
МШУ
1
4
Блок питания
Agilet E3620A
1
5
Преобразователь
N8487A
1
Измеритель мощности
KEYSIGYT Signal
Power Meter
(N1914A)
1
6

16. Напряжение/ток питания, В/мА в ходе измерения

Измерение мощности
Напряжение/ток питания,
В/мА в ходе измерения
15,00
10,00
5,00
0,00
-100
-90
-80
-70
-60
-50
-40
-30
-20
-10
0
-5,00
-10,00
-15,00
-20,00
16

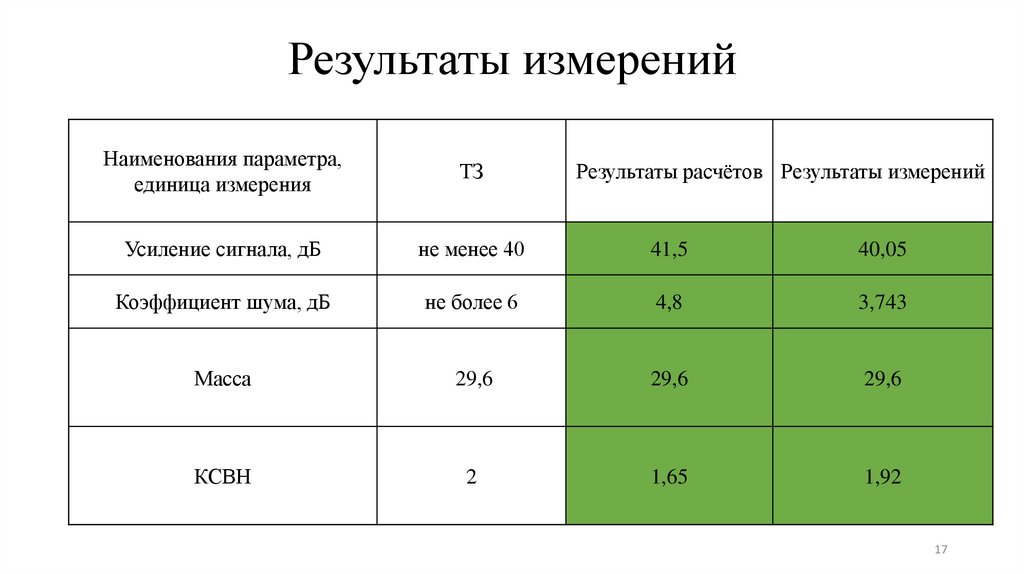

17. Результаты измерений

Наименования параметра,
единица измерения
ТЗ
Усиление сигнала, дБ
не менее 40
41,5
40,05
Коэффициент шума, дБ
не более 6
4,8
3,743
Масса
29,6
29,6
29,6
КСВН
2
1,65
1,92
Результаты расчётов Результаты измерений
17
